10kWh Etxeko bateriaren energia biltegiratzeko sistema babeskopiarako eta eguzkirako

Jendeak sarritan konparatzen du 10 kWh Etxeko bateriaren energia biltegiratzeko sistema babeskopiarako eta eguzkirako kilowatt-orduekin, baina hori erosteko erabakiaren erdia baino ez da. Beste erdia bateria dagoeneko instalatutako inbertsorearekin komunikatu daitekeen ala ez da. Ezin bada, baliteke bateriak behar bezala ez funtzionatzea.

10 kWh Etxeko bateriaren energia biltegiratzeko sistemak babeskopia eta eguzki sortarako bi aldeak hartzen ditu. 2,56 kWh-tik 10,24 kWh-ra bitarteko sei potentziari esker, neurtutako etxeko kontsumoaren arabera dimensiona daiteke zifra nominala baino. Hiru tentsio-plataforma - 25,6 V, 48 V eta 51,2 V - inbertsore hibridoen sarrera-eremu arruntekin bat egiten dute.

Komunikazioa RS485, RS232 eta CAN da aldaera guztietan, WiFi, 4G eta Bluetooth aukera gisa eskuragarri. Gelaxkak LFP dira aluminiozko kaxetan, 0,5 C eta 25 C-tan 6.000 ziklo baino gehiagotan baloratzen dira gutxienez % 80ko edukiera mantenduta.

Sei aldaerak desberdintzen diren tokian

Etxeko bateriaren energia biltegiratzeko 10 kWh-ko babeskopiarako eta eguzki-sistemarako, 2,56 kWh bi modutara dator: 25,6V100Ah (8S1P) edo 51,2V50Ah (16S1P). Energia bera, tentsio ezberdina; aukeraketa inbertsorearen DC sarrerako leihoan oinarritu behar da prezioan baino.

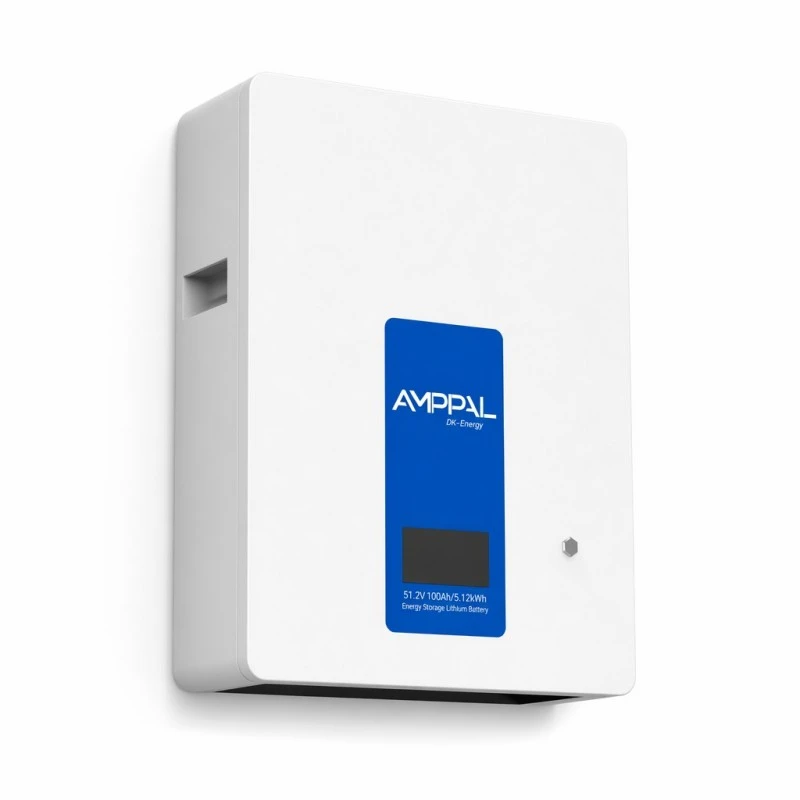

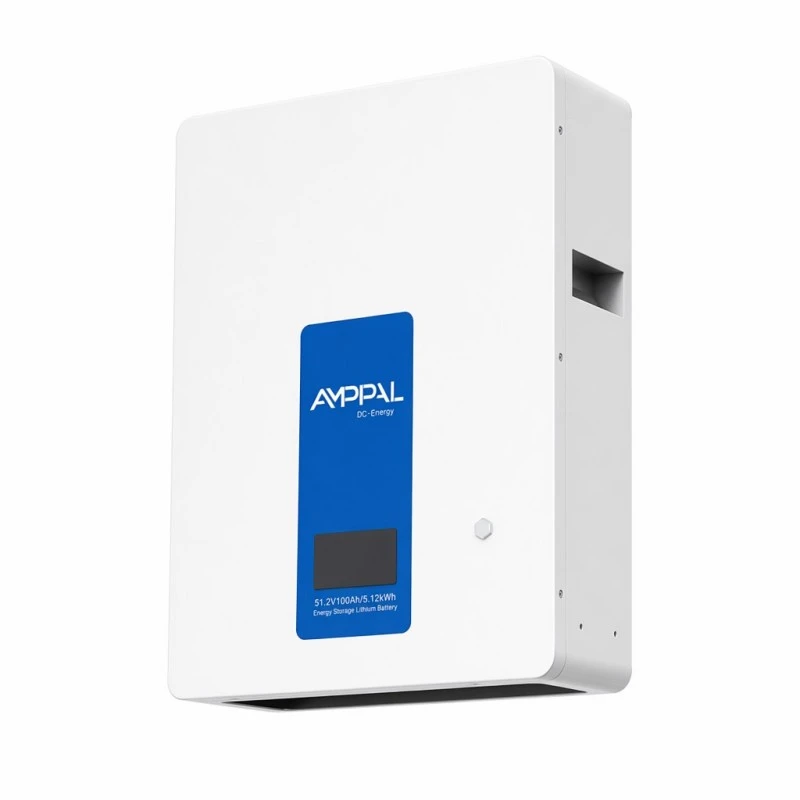

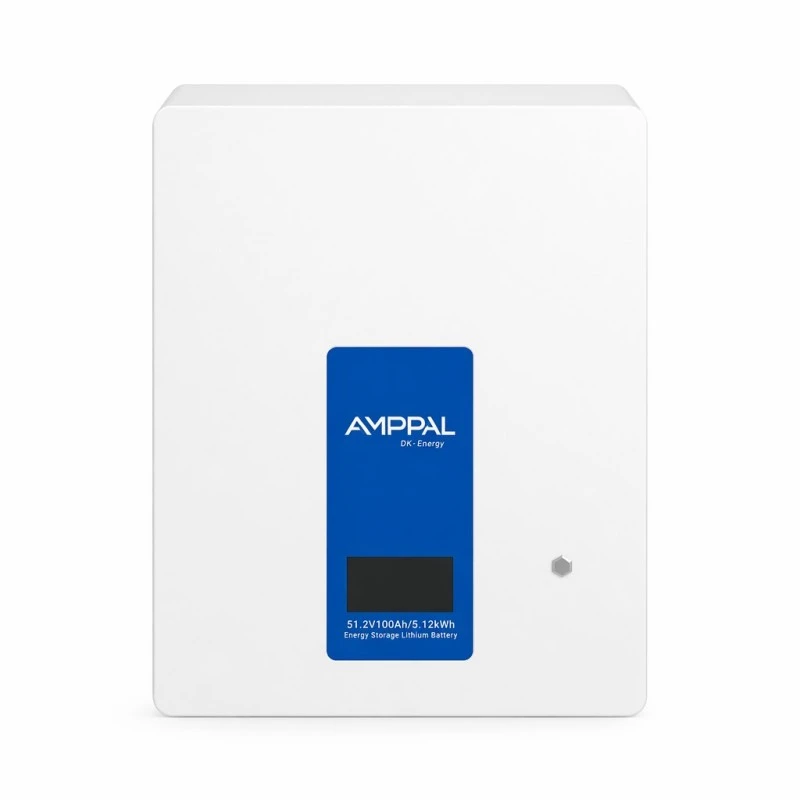

4,8 kWh (48V100Ah, 15S1P) eta 5,12 kWh (51,2V100Ah, 16S1P) 440 * 585 * 170 mm-ko gorputza 42 kg eta 46 kg-tan partekatzen dute hurrenez hurren. 48V unitatea 40,5-54VDC leiho baten inguruan zehaztutako inbertsore zaharretara egokitzen da.

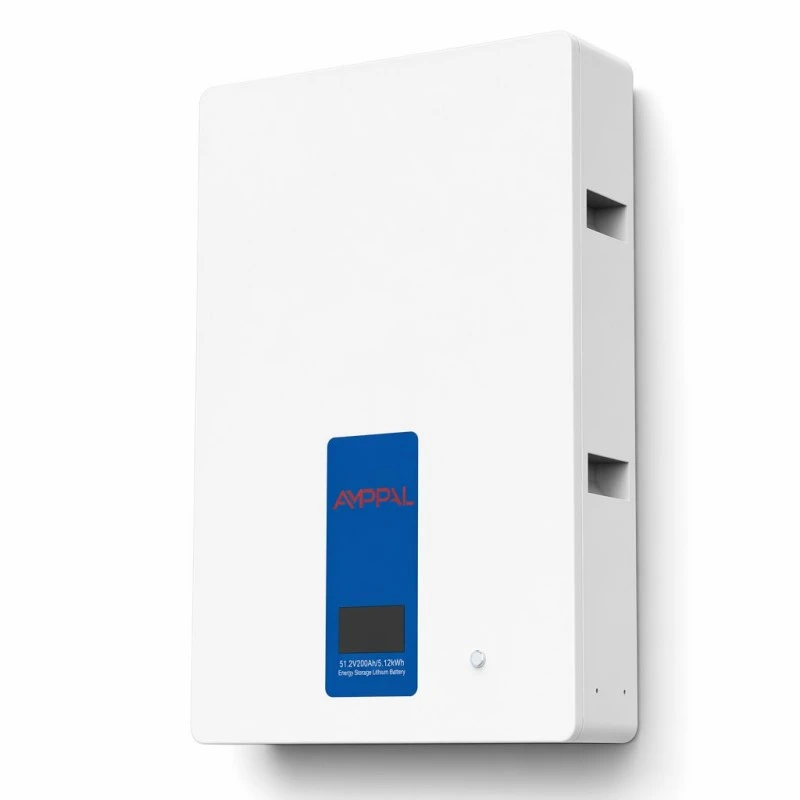

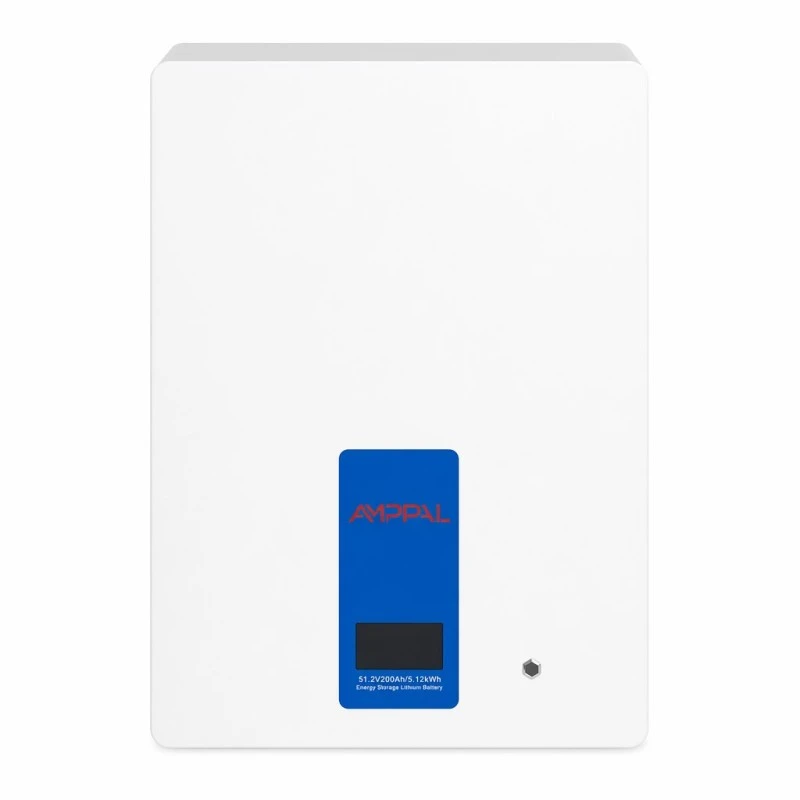

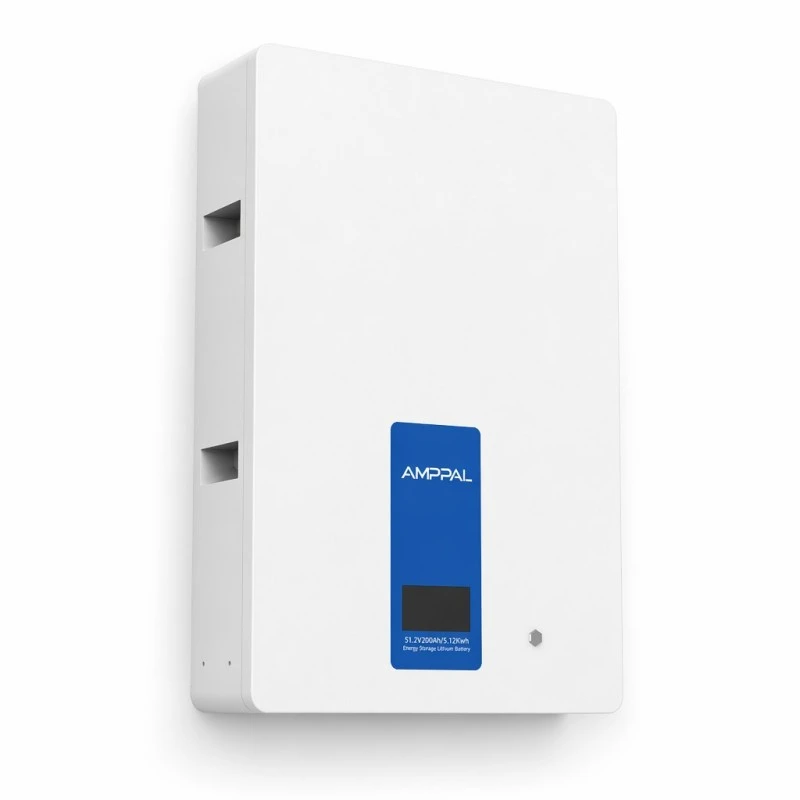

9,6 kWh (48V200Ah) eta 10,24 kWh (51,2V200Ah) 540 * 800 * 170 mm-ra igotzen dira 80 kg eta 85 kg-tan, eta deskarga-korronte estandarra 50A-tik 100A-ra igotzen dute.

Gehienezko deskarga 100A da lau unitate txikietan eta 105A 200Ah bikotean; horrek zehazten du bateriak aldi berean karga astun bat eraman dezakeen ala ez.

Salbuespen bat: 51.2V50Ah aldaerak gehienez 50A-tan kargatzen du, beste unitate txikien 100A-ren erdia. Horrek garrantzi handia du soberakina azkar ekoizten duen array handi batek.

Aldaera bakoitzak 12 g-ko aerosolak kentzeko gailua dauka pakete barruan, haizagailurik gabeko hozte naturala eta 5-10 urteko bermea.

Zehaztapen Teknikoak

Tamaina: Zein gaitasun behar duzun lantzea

Hasi arratsaldeko eta gaueko kontsumoarekin, ez zure eguneroko guztizkoarekin. Eguneko karga matrizeak zerbitzatzen du; bateriak panelek ezer sortzen ez duten orduak estaltzen ditu. Atera zifra hori zure neurgailutik aste osoan zehar.

Ilunabarra eta egunsentiaren artean 4-6 kWh erabiltzen dituen etxe batek ondo zerbitzatzen du 5,12 kWh unitateak. 8-10 kWh bitarteko kontsumoak 10,24 kWh eredua adierazten du.

Ondoren, egiaztatu array-aren aurka. Eguneroko soberakinak baino handiagoak diren bateriak urte osoan zehar kargatuta egongo dira, eta horrek alferrikako kostua eta zikloaren erabilera murriztea eragin dezake. Klima epel batean 3 kW-ko array batek gutxitan justifikatzen du 10,24 kWh biltegiratzea.

Zure Inbertsore hibridoarekin parekatzea

Babeskopiarako eta Eguzkirako 10 kWh Etxeko Bateria Energia Biltegiratzeko Sistemarako, bateragarritasuna bi egiaztapenetara jaisten da. Lehenik eta behin, tentsioa: zure inbertsorearen bateriaren sarrera-barrutiak paketearen funtzionamendu-leihoa izan behar du: 20 ~ 29,2 VDC 25,6 V unitaterako, 40,5 ~ 54 VDC 48 V unitateetarako eta 43,2 ~ 57,6 VDC 51,2 V unitateetarako.

Bigarrena, protokoloa. BMS-k RS485, RS232 eta CAN onartzen ditu; CAN inbertsore hibridoek erabili ohi dute. Eman inbertsorearen marka eta modeloa eskaera egin aurretik, protokolo-mapea berretsi edo konfigurazio fitxategi bat eman ahal izateko.

Komunikaziorik gabe, bateria kargatu eta deskargatu daiteke, baina inbertsoreak ezin du karga-egoera irakurri edo BMS korronte-mugak betearazi. Tentsioan oinarritutako kudeaketak zahartzea azkartu dezake eta ez du aplikazioan SOC irakurketa erabilgarririk ematen.

Segurtasun Diseinua eta Ziurtagiria

LFP kimika aluminiozko karkasazko zelula prismatikoetan - zorroak zorroak aireratzen dituen zelulen hantura dauka. Hau garrantzitsua da etxe barruan muntatutako bateria baterako.

Pakete bakoitzak 12 g-ko aerosolak ezabatzeko unitate bat dauka, eta itxitura barruan isurtzen da gertaera termiko baten lehen fasean, zelulen artean hedatu aurretik.

25.6V100Ah aldaerak CE, ROHS, FCC, UN38.3, MSDS eta ISO9001 ziurtagiria du; gainerako aldaerek CE, ROHS eta FCC daramate.

UN38.3 probak eta MSDSak behar dituzte merkantzien bidaltzaileek eta aduanek litiozko bidalketetarako; biak agindu bakoitzarekin ematen dira.

Pakete bakoitza edukiera kalifikatu eta barne-erresistentzia bat dator seriea muntatu aurretik. 16S-ko kate batean zelula ahul batek hamasei guztien ahalmen erabilgarria estaltzen du.

Unitate bakoitzak karga- eta deskarga-ziklo osoa betetzen du ontziratu aurretik proban, BMS erregistroa serie-zenbakiaren aurrean gordeta.

Pakete hauek nola fabrikatzen diren

1. Zelula hartzea: lote bakoitza lagintzen da edukiera, barne-erresistentzia eta zirkuitu irekiko tentsioa hornitzaileak adierazitako zifren arabera.

2. Kalifikazioa eta parekatzea: zelulak ontziratu egiten dira, beraz, pakete bakoitza errendimendu-banda estu batetik eraikitzen da eta ez stock mistoa.

3. Busbar soldadura — serieko konexioak laser bidez soldatuta eta tira-probak; soldadura eskasa urteak geroago juntura bero gisa azaleratzen da.

4. BMS integrazioa: plaka hornitua, oreka-zuzenak bideratu eta zelulaz zelula egiaztatuta, itxitura itxi aurretik.

5. Itxitura-multzoa: txapa eratua eta hautsez estalitako etxean, LCD eta aerosolak ezabatzeko gailua instalatuta.

6. Firmwarea eta protokoloa kargatzea — RS485, RS232 eta CAN erreferentziazko inbertsore hardwarearen aurka probatu dira.

7. Ziklo osoko proba — karga eta deskarga oso bat korronte nominalarekin zelula-mailako tentsioa eta tenperatura erregistratuta.

8. Enbalatzea — aparrez estalitako kartoia, UN3480 produktu arriskutsuen etiketa aplikatua, gero esportatzeko paletizatua.

Bateria hau non dagokio eta non ez

Barruan muntatzeko pentsatuta dago. IP20-k 12 mm-tik gorako hatz eta objektu solidoen aurkako babesa eskaintzen du eta ez du uraren aurkako babesik. Kokapen egokiak garajea, garbitegia, sotoa edo landare gela dira.

Eragiketa-leihoa 0 ~ + 40 °C-koa da 65±20% RH-ko hezetasuna eta 2500 m-ko altuerara arte. Berotzerik gabeko garajeak izoztetik behera jaisten den klima batean bateria kargatzeko eremutik kanpo edukiko du neguan. BMS-k 0 °C-tik beherako kargatzeari uko egingo dio, hau da, akatsa baino babes-jokabide normala da.

Kokaleku bideragarri bakarra kanpoaldean bada, IP kalifikatutako kanpoko armairu bat behar da; produktu hau ez da kanpoan instalatzeko pentsatuta.

Etxeko bateria-hornitzaile bati egin beharreko galderak

Zikloaren bizitza tasa, tenperatura eta atxikipena batera adierazi behar dira. Tarte honetarako > 6000 ziklo 0,5C-tan eta 25°C-tan %80ko atxikipena da; kalifikatzaile horiek gabeko ziklo-zenbaki bat osatu gabe dago.

Berretsi IP kalifikazioa eta baimendutako instalazioaren kokapena. IP20 paketeak barrualdean soilik daude.

Berretsi inbertsore espezifikorako BMS protokoloa egiaztatuta dagoen edo marka gehienekin bateragarria dela soilik deskribatzen den. Eredua berresten dugu edo probatu gabe dagoela adierazten dugu.

Bermearen estaldura adierazi behar da: urte naturalak, zikloak edo atxikitako edukiera. Sorta honek 5-10 urte irauten du konfigurazioaren eta merkatuaren arabera.

Baldintza komertzialak: MOQ unitate 1 da aldaera estandarrentzat. OEM eta ODM eskuragarri daude zelula-marka, tentsioa, dimentsioak eta etxebizitzaren kolorerako; epea luzatzen da pertsonalizatutako eraikuntzak egiteko.

Paketatzea, Pisuak eta Litioko Merkantzia

Paketatutako dimentsioak 500*520*230 mm-koak dira 2,56 kWh-ko unitateetarako 32 kg eta 36 kg gordinen, 500 * 630 * 240 mm 4,8 kWh eta 5,12 kWh unitateetarako 50 kg eta 54 kg-ko eta 600 * 860 * 230,0 kWh unitateetarako 86 kg eta 92 kg gordin. Aldaera handienek bi pertsonako igogailua behar dute horma-euskarri baten gainean.

Kartoiak aparrez beteta daude paketea inmobilizatuta, eta kartoi bakoitzak UN3480 9. klaseko etiketa daramate. Itsasoko salgaiak salgai arriskutsuen erreserba behar du. Adierazpena prestatzen da, eta UN38.3 txostena eta MSDS dokumentuekin bidaiatzen dute.

Baldintzak EXW, FOB Ningbo edo Shanghai eta CIF dira. Aireko merkantzien garraioa litioaren karga-egoeraren arauen arabera funtzionatzen du laginak, nahiz eta banatzaile gehienak itsasoz sendotzen diren. Eman denbora gehigarria salgai arriskutsuak antolatzeko.

Berme-baldintzak eta degradazioa nolakoa den

Bermeak 5-10 urteko iraupena du aldaera eta merkatuaren arabera, zelulak, BMS, LCD eta itxitura unitate batean estaltzen ditu.

Ahalmen galera pixkanaka da; 0.5C-tan 6000 ziklotik haratago paketeak gutxienez %80 mantentzen du. Hiru urteren buruan izen-plakaren azpitik dagoen irakurketa normala da.

Matxurak RS485 edo CAN bidez irakurritako BMS erregistrotik diagnostikatu daitezke. Esportazio fitxategiari esker, kaltetutako zelula-taldea identifikatu daiteke gune bisitatu gabe.

Ordezko paketeak stocketik bidaltzen dira; pakete anitzeko instalazioetan unitate bakarra trukatu daiteke gainerako bankuak lanean jarraitzen duen bitartean.

Ez da ohiko mantentze-lanak behar. Borneen, muntatzeko torlojuen eta aireztapen-tartearen urteko ikus-entzunezko egiaztapena gomendatzen da.

Laguntza-deiak eragiten dituzten instalazio-erroreak

Okerra: 85 kg-ko paketea igeltsuzko plakan finkatzea. Zuzena: muntatu harlanduan edo altzairu kalifikatuan, aldaeraren pisu gordinarekin konprobatuta.

Okerra: klima hotzean berotu gabeko garaje batean instalatzea. Zuzena: kargatzeko leihoa 0°C-tan hasten da. Horren azpian BMS-ek diseinuaren arabera kargatzea blokeatzen du.

Okerra: konektatzen da inbertsorearen DC leihoa baieztatu aurretik. Zuzena: egiaztatu 20~29.2V, 40.5~54V edo 43.2~57.6V inbertsorearen datu-orriarekin.

Okerra: komunikazio-kablea saltatu gabe kargatzen delako. Zuzena: CAN edo RS485 gabe inbertsoreak ezin ditu SOC irakurri edo BMS mugak errespetatu.

Okerra: unitatea armairu itxi batean sartu. Zuzena: haizagailurik gabeko konbekzio naturalean oinarritzen da. Utzi eskuliburuan zehaztutako sakea edo zelulak berotu eta bizia galtzen dute.

Eremu erabileratik instalazio-oharrak

Andaluziako instalatzaile batek 2025az geroztik 10,24 kWh-ko hogeita hamar bat unitate jarri ditu inbertsore hibridoekin batera. Salatutako abantaila nagusia inbertsore-modelo bakoitzaren aurkako CAN protokoloa berrestea izan zen eskaera egin aurretik, eta horrek martxan jartzeko arazoak murriztu zituen.

5,12 kWh-ko bi unitate erabiltzen dituen Limassoleko jabe batek jakinarazi zuen parekatzeak funtzionatu zuela lehen saiakeran. LCDa angeluan dago, non irakurtzea zaila izan daiteke paketea sorbaldaren altueratik gora dagoenean; hau kontuan hartzea merezi du muntatzeko posizioa aukeratzerakoan.

Almaty-ko banatzaile batek jakinarazi zuenez, berotu gabeko garajeetan instalatzen ari ziren bezeroek 0 °C-ko karga-moztearekin topo egin zuten eta akats bat suposatu zuten. Eskaintza dokumentuetan berotutako espazioaren eskakizuna sartzeak kexak konpondu zituen.

Maiz egiten diren galderak

G: Zein gaitasun aukeratu behar dut?

A: Etxeko bateriaren energia biltegiratzeko 10 kWh-ko babeskopiarako eta eguzki-sistemarako, gaueko kontsumoaren tamaina, ez eguneroko guztira. 4-6kWh gaueko 5,12kWh unitatera egokitzen da; 8-10kWh 10,24kWh eredua adierazten du.

G: Nire inbertsorearekin funtzionatuko al du?

A: Eman marka eta eredua. BMS-k RS485, RS232 eta CAN onartzen ditu; protokoloaren mapaketa berresten da eskaera egin aurretik.

G: Kanpoan instala al dezaket?

E: IP20-k ez du uraren babesik eskaintzen. Barruko muntaketa soilik - garajea, utilzaina, sotoa edo landare-gela.

G: Zein da 48V eta 51.2V bertsioen arteko aldea?

A: DC leihoa. 48 V-ko unitateek 40,5 ~ 54 VDC funtzionatzen dute, 51,2 V-ko unitateek 43,2 ~ 57,6 VDC. Lotu zure inbertsorearen sarrera-barrutiarekin.

G: Zenbat denbora iraungo du?

A: 6000 ziklo baino gehiago 0,5C eta 25°C-tan gutxienez %80ko edukiera mantenduta. Eguneroko txirrindularitzan horrek hamabost urte gainditzen ditu.

G: Hainbat pakete elkarrekin konekta al ditzaket?

A: Bai, bat datozen tentsio eta edukiera paketeak paralelo egin daitezke. Eman helburuko bankuaren tamaina konfigurazioa berresteko.

G: Hozte edo zerbitzua behar al du?

A: Hozte naturala, haizagailurik gabe, ohiko zerbitzurik gabe. Mantendu aireztapen-tartea garbi eta egiaztatu muntaia urtero.

G: Zein ziurtagiri ditu?

A: CE, ROHS eta FCC sorta osoan, gehi UN38.3, MSDS eta ISO9001 25.6V100Ah aldaeran. UN38.3 eta MSDS eskaera bakoitzarekin bidaltzen dira.
