Baterien energia biltegiratzeko eskala handiko inplementazioek, tradizionalki, tokian tokiko muntaketa lan handia suposatzen dute, programazio-arriskuak, kableatuaren akatsak eta proiektu-taldeentzako martxan jartzeko epe luzeak ekarriz.Erabilgarritasun eskalan edukiontzidun bateriaren energia biltegiratzeko sistemaAurrez probatutako eta fabrikan integratutako megawatt-mailako biltegiratze-unitateak eskaintzen ditu tokian bertan kokatzeko eta konektatzeko prest. Artikulu honek gaitasun bikoitzeko aldaerak, integratutako segurtasun-arkitektura, fabrikazio-fluxuak, mundu errealeko proiektuen iritzia eta edukiontzi formatuko energia biltegiratzeko aktiboak ebaluatzen dituzten garatzaileentzako eta EPC taldeentzako funtsezko gogoetak aztertzen ditu.
Orri honetan — Egin klik esteketan atalera joateko
1. Edukiontzietan oinarritutako biltegiratze proiektuetarako kamioira iristen dena
Ohiko megawatt-orduko biltegiratze-proiektuek muntaketa-jarduera gehienak lekuan bertan egiten dituzte. Bateria paketeak paletetan entregatzen dira, rack-egiturak lokalean altxatzen dira, eremuko kableen bolumen handiak bideratzen eta konektatzen dira eta martxan jartzeko egutegiaren zati handi bat kontsumitzen da eremuko instalazioan sartutako kableatuaren akatsak konpontzeko.Erabilgarritasun eskalan edukiontzidun bateriaren energia biltegiratzeko sistemaproiektuaren sekuentzia tipiko hau alderantzikatzen du.
Baterien multzo osoa, airez hoztutako zirkulazio termikoko hardwarea, suteak itzaltzeko muntaketa bikoitzak eta monitorizazio osoa kableatzea guztiz integratuta daude Yueqing-en kokatutako fabrika-instalazioetan. Azpisistema bakoitzari sistema-mailako proba konbinatuak egiten zaizkio 3048*2438*2591 milimetroko itxituraren barruan bidali aurretik. Proiektuaren lokalera entregatu ondoren, guneko taldeek edukiontzia prestatutako hormigoizko kustiletan kokatzen dute, DC beheko sarrerako kableamendua exekutatzen dute guneko PCS eta EMS hardwarera, eta gero martxan jartzen diren jarduerei ekin. Muntaia eta sistemaren baliozkotzea fabrikako lan-fluxuetara aldatuz, zeregin kritiko hauek ez dute proiektuaren ibilbide kritikoko denbora-lerroa hartzen, edukiontzi estiloko soluzio bat hautatzearen oinarrizko balio-proposamena ordezkatzen baitu bastidoreetan oinarritutako biltegiratze-sistemen diskretuetan.
2. Bi edukiera aldaeraren ikuspegi orokorra eta oinarrizko parametro teknikoak

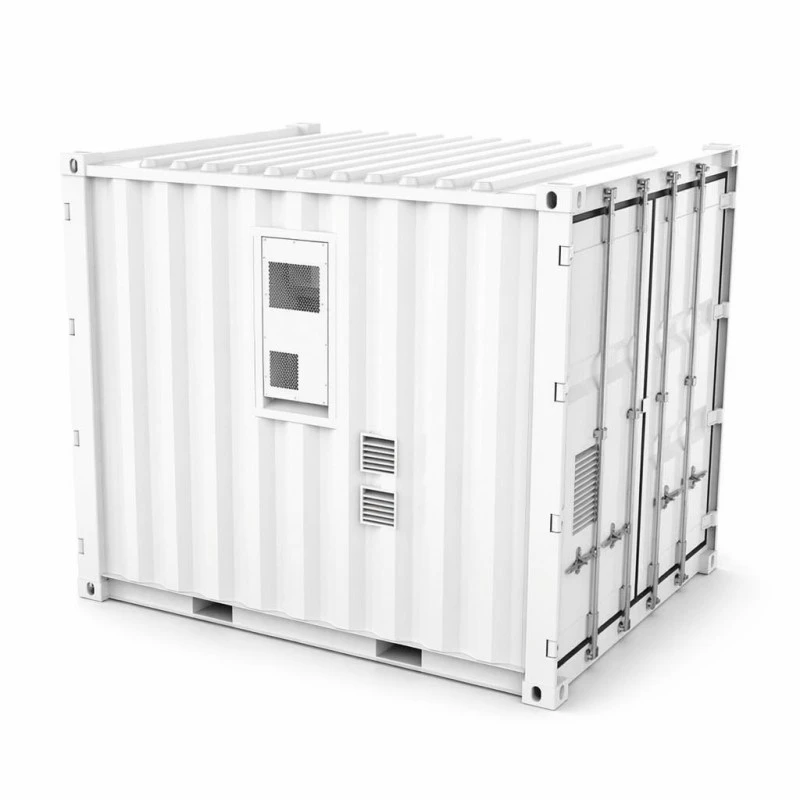

Edukiontzi fisikoaren aztarna berdinak energia-ahalmenaren bi konfigurazio onartzen ditu, 1060 kWh eta 1215 kWh. Proiektuaren ingeniaritza zibila, hormigoizko plakaren zehaztapenak eta garabiak altxatzeko planak ez dira aldatzen aukeratzen den aldaera edozein dela ere, eraikuntza aurretiko obra prestatzeko lanak erraztuz. Kateen arkitektura desberdina da konfigurazio bakoitzean: 48 bateria-paketek 4P264S topologia ezartzen dute 1060 kWh-rako (844,8 VDC nominala), eta 55 paketek 1215 kWh (774,4 VDC nominala) ezartzen dute 5P242S topologia. Bi aldaerek irteera oso onartutako 680-950VDC leiho eragilearen barruan mantentzen dute eskala handiko PCS hardware-plataforma nagusi gehienekin bateragarria.
Karga- eta deskarga-korronte estandarrak 200 A-tan daude 0,5 C-ko abiaduran funtzionatzen duten bi bertsioetarako, DC-ko irteera proiektuaren arkitektura-eskakizun tipikoekin lerrokatuz. Sistema-mailako eraginkortasun maximoa ehuneko 88ra iristen da karga-deskarga-ziklo oso batean neurtuta, energia-kontsumo osagarria barne, bateriaren neurriak baino ez. Ziklo-bizitzaren errendimenduak 8000 ziklo gainditzen ditu 0,5 C eta 25 gradu Celsius giro-baldintzetan, energia-ahalmenaren ehuneko 80 gutxienez mantentzen duen bitartean, eta funtzionamenduko giro-tenperatura tarteak 0 °C eta +50 °C artean daude ontziaren barneko aire girotuaren kudeaketa termikoaren arabera.
| Kategoria | Parametroa | 1060kWh eredua | 1215kWh eredua |
|---|---|---|---|
| DC Aldea | Ahalmen baloratua | 1060 kWh | 1215 kWh |
| Zelula mota | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| Bateriaren sistemaren katea | 4P264S | 5P242S | |
| PACK zehaztapena | 70.4V314Ah | 70.4V314Ah | |
| EZ. PACK-en | 48 PZ | 55 PZ | |
| Tentsio nominala | 844,8VDC | 774,4 VDC | |
| Tentsio-tartea | 680~950VDC | 680~950VDC | |
| Karga/deskarga korronte estandarra | 200A | 200A | |
| Sistemaren parametroak | Sistemaren eraginkortasuna | MAX.eraginkortasuna %88 @0,5C / 1 Karga 1 Deskarga | MAX.eraginkortasuna %88 @0,5C / 1 Karga 1 Deskarga |
| Sistemaren bizi-iraupena | > 8000 aldiz (0.5C@25°C) Energia atxikipen-tasa ≥ 80% | > 8000 aldiz (0.5C@25°C) Energia atxikipen-tasa ≥ 80% | |
| Kableatzeko metodoa | DC beheko sarrera | DC beheko sarrera | |
| Karga eta deskarga tasa | 0.5CP | 0.5CP | |
| Kudeaketa termikoaren metodoa | Aire girotu adimenduna | Aire girotu adimenduna | |
| Komunikazio-protokoloa | CAN/Eth/RS485 (4G aukerakoa) | CAN/Eth/RS485 (4G aukerakoa) | |
| Suteen aurkako sistema | Aerosolak eta perfluorohexanona | Aerosolak eta perfluorohexanona | |
| IP balorazioa | IP54 | IP54 | |
| Produktuaren tamaina | 3048*2438*2591mm | 3048*2438*2591mm | |
| Produktuaren pisua | 9500 kg | 10500 kg | |
| Ingurumen Baldintzak | Funtzionamendu-tenperatura tartea | 0°C~+50°C | 0°C~+50°C |
| Funtzionamenduaren hezetasun tartea | 0~95% RH (Kondentsaziorik gabe) | 0~95% RH (Kondentsaziorik gabe) | |
| Altuera operatiboa | 2000 m (>2000 m-ko deskalifikazioa) | 2000 m (>2000 m-ko deskalifikazioa) | |
| Ziurtagiria | PAKETEA: CE ROHS UN38.3 MSDS | PAKETEA: CE ROHS UN38.3 MSDS | |
| Bermea | 5 Urte | 5 Urte |
3. Helburua inplementazio guneak edukiontzidun erabilgarritasun-eskalan biltegiratzeko
Mundu errealeko hainbat aplikazio-eszenatoki onuragarria da aurrez integratutako megawatt eskalako bateria biltegiratzeari. Bi edo lau orduko arratsaldeko karga-gailurrak jasaten dituzten industria-parkeek biltegiratze-aktiboak aprobetxa ditzakete kontsumo-ereduak aldatzeko, erabilera-denbora tarifa-esparruei erantzunez. Diesel sorgailuen menpe dauden guneetarako, 1060 kWh-ko aldaerak industria-karga moderatuak jasan ditzake etenaldi-leiho arruntetan zehar, erregai-hornikuntzako logistika konplexurik gabe.
Energia berriztagarrien guneek, eguzki-haztegiak eta instalazio eolikoak barne, edukiontzi hauek zabaltzen dituzte bestela murriztuko litzatekeen ekoizpena egonkortzeko eta harrapatzeko. Banaketa-sareko operadoreek azpiestazio-hardwarearen eguneratze garestiak atzera ditzakete elikadura-punta-bizarra ezarriz, operazio-aldi mugatuetan. Urrutiko meatzaritza-kokapenek eta uharteetan oinarritutako proiektuek beste giltzarri bat dute; tokian bertan eraikitako bateria-gelak askotan ez dira praktikoak izan, eta fabrikak balioztatutako edukiontzien bidalketa inplementazio bide fidagarriena bihurtzen dute. Eskala handiko erabilera-kasu hauetarako biltegiratze-hardwarea ebaluatzean,Erabilgarritasun eskalan edukiontzidun bateriaren energia biltegiratzeko sistemainplementatzeko prest dagoen aukera eskaintzen du, sistemaren muntaketa zabala saihestuz.
4. Lan-fluxua Aurrefabrikatutako Biltegiratze Proiektua Sarean Ekartzeko
Proiektuaren exekuzioa obra zibila prestatzen hasten da. Kontratistak 9500-10500 kiloko karga puntualak maneiatzeko diseinatutako hormigoizko koska lauak eraikitzen dituzte, edukiontziaren kokapenera doan kable-lubakiak instalatzen dituzte eta aire girotuaren beroa baztertzeko funtzioetarako nahikoa espazio librea mantentzen dute.
Jasotze-eragiketak edukiontzien hardware estandarrean oinarritzen dira, izkinako galdaketak barne. Proiektu-taldeek hedagailu-barren ekipamendu estandarrak alokatzen dituzte, neurrira egindako altxatze-ekipoen eskakizuna kenduz. Garabia jartzeko eragiketa bakar batek unitate osoa prestatutako oinarrian kokatzen du.
Abian jartzeak hiru fasetan zehar egiten du martxan jarri ondoren. Teknikariek DC alboko kableatuak osatzen dituzte beheko sarrerako kable-guruinen bidez, guneak emandako PCS hardwarera konektatzen diren. Hurrengo urratsak komunikazio-eskubideak ezartzen ditu edukiontzien barneko monitorizazio hardwarearen eta proiektu-mailako EMS plataformen artean, CAN, Ethernet eta RS485 erabilgarri daudelarik, aukerako 4G urruneko sarbide funtzionaltasunarekin batera. Azken onarpen-jarduerak honako hauek dira: babes-errelearen proba funtzionalak, 0.5CP karga-deskargaren zikloaren baliozkotzea eta SOC txostenak eta zehaztasuna egiaztatzea. Prestakuntza zibila behar bezala burututa, guneko abian jartzeko jarduerek, oro har, edukiontziak jarri eta bi edo hiru lanegun kontsumitzen dituzte.
5. Segurtasun-arkitektura integratua eta ziurtagiriaren dokumentazioa
Sua itzaltzeko agente independente bikoitzak segurtasun diseinuaren elementu nagusia osatzen dute. Aerosol sistemek paketeen itxitura indibidualetan jarduten dute, eta perfluorohexanona agenteak edukiontzi osoa gainezka egiten du. Agente bikoitzeko estrategia honek eskala fisiko desberdinetan gertatzen diren gertaera termikoei aurre egiten die, bateria biltegiratzeko instalazio handietarako aseguru-zehaztapenetan gero eta gehiago eskatzen den konfigurazioa.
IP54 balorea duen edukiontzien itxiturak, beheko sarrerako DC kablearekin, euriaren eta hautsaren esposizioari aurre egiten dio lekuan bertan, eta elektrizitatearen sartze puntuak itxura baxuan eta ongi babestuta mantentzen ditu. Banakako bateria-paketeek CE eta RoHS betetzeko dokumentazioa daramate. Sistema osoko bidalketetan UN38.3 eta MSDS paperak ezinbestekoak dira nazioarteko garraiorako, aduana-garbiketa eta proiektu-asegururako eskakizunetarako.
Aire girotuko modulu adimendunaren hardware-ak bateria-paketeen multzoak tenperatura funtzionamendu-banda estuetan mantentzen ditu, pizteko eta itzaltzeko txirrindularitza-kontrol soila erabili beharrean. Funtzionamendu-zehaztapenek 0 °C-tik +50 °C arteko giro-baldintzak definitzen dituzte, hezetasuna 0-95% RH kondentsatu gabe, gehi 2000 metroko gehienezko altitudearekin, kota-atalasetik gorako errendimendu derrigorrezko beherakadarekin. Osatutako edukiontzi bakoitzak 0.5CP eskala osoko karga-deskargako zikloa jasaten du fabrika barruan bildutako pakete-mailako erregistro-datuekin, edukiontzien ateak itxi aurretik kanpora bidaltzeko.
6. Zortzi faseko fabrikazio-fluxua Yueqing-eko ekoizpen plantaren barruan
7. Tamaina kritikoaren errealitatearen egiaztapena edukiontzi-eskalan biltegiratzeko
Proiektu-taldeek aldaera-konfigurazioa hautatu behar dute benetako bidalketa-baldintzen arabera, energia-gaitasun handiagoko aukera automatikoki aukeratu beharrean. 1060 kWh eta 1215 kWh edukiontzi fisikoen dimentsioak partekatzen dituzten arren, autobusen tentsio nominalak nabarmen desberdinak dira. Ingeniaritza-taldeek helburuko PCS hardwareak hautatutako unitatearen tentsioaren funtzionamendu-leihoa guztiz onartzen duela egiaztatu behar dute erosketa-eskaerak amaitu aurretik.
Aire bidez hoztutako sistema termikoek ingurumen-muga zehatzak dituzte. +50 °C-tik gorako giro-tenperatura erregularrak jasaten dituzten guneek edo aire girotuaren hardwarea karga maximoarekin etengabe funtzionatzen duten leku tropikaletan, zelula-tenperaturan egonkortasun handiagoa lor dezakete likidoz hoztutako biltegiratze-alternatibak erabiliz. Proiektuen aipamenek ingurumen-egokitzeari buruzko orientazio zintzoak biltzen dituzte, inplementatu osteko hardwarearen entregarekin bakarrik jarraitu beharrean.
Edukiontzi formatuko hardwareak 500 kWh-tik beherako biltegiratze-eskakizunetarako egokitzapen ekonomiko eskasa adierazten du. Armairu-eskalako biltegiratze-produktuek kostu txikiagoak eskaintzen dituzte garraiorako, garabietarako eta guneko instalazioetarako jardueretarako, edukiera txikiagoko eskakizunetarako, eta proiektu-eskala horiei aurre egiteko produktu-lerro alternatiboak daude.
8. Jasotzeko, bidaltzeko eta aduanako gogoetak
Unitateen pisuak 9500 kg (1060 kWh) eta 10500 kg (1215 kWh) daude. Garraioak bidalketa-bidaiaren bi muturretan garabi-ekipoekin bateratutako kamioiak erabiltzen ditu. Orga jasotzaileak ez du masa horietarako behar adinako karga-tasarik; apareju-planak eta tokiko garabiaren sarbidea zehaztu behar dira kamioiak helmugako lokalera iritsi aurretik.
Baterien multzoak aurrez kargatuta daudenez, edukiontzi hauek UN3480 produktu arriskutsu gisa sailkatuta bidaltzen dituzte. Fabrikazio-taldeek UN38.3 proba-txosten osoak, MSDS dokumentazioa eta salgai arriskutsuak ontziratzeko aitorpenak eskaintzen dituzte. Proiektuaren planifikatzaileek, gutxi gorabehera, astebete gehiago aurreikusten dute jatorri-portuko erreserba-epea, zama orokorreko bidalketekin alderatuta.
Eskuragarri dauden termino komertzialak FOB Ningbo edo Shanghai CIF aukerak dituztenak daude, hala eskatuta. Edukiontzi bakoitzak 40 oineko kubo handiko edukiontzien zirrikitu baten parekoa du. Herrialde barruko lurreko garraioak 3 metroko zabalera eta 10 tona baino gehiagoko pisua duen unitate batentzako ibilbideak garbitzea eskatzen du.
9. Bermea, edukieraren mantentzea eta eremuko zerbitzuen laguntza
Bost urteko berme integrala paketeetan, aire girotuko multzoetan, suteak itzaltzeko hardwarean eta monitorizazio sistemetan aplikatzen da entregatutako sistema oso batean. Ahalmen-errendimendua bermatzen da gutxieneko ehuneko 80ko energia-atxikipenean dokumentatutako 0,5 C-ko txirrindularitza-profilen arabera funtzionatzen duena, fabrikako onarpen-probaren oinarrizko erregistroak aipatzen dituen degradazioaren jarraipenarekin.
Baterien paketeek eremu-trukearen mantentze-lan-fluxuak onartzen dituzte. Hondatutako pakete indibidualak lanordu gutxiren buruan ordezkatu daitezke edukiontzi osoa desmuntatu edo bateria-katearen gainerakoa lineaz kanpo hartu gabe. CAN / Ethernet / RS485 bidez urruneko monitorizaziorako sarbideak eta aukerako 4G konektibitateak zerbitzu-taldeei pakete-mailako datu-multzo operatiboak berreskuratzea ahalbidetzen die, operadoreek errendimenduaren eraginak ikusi aurretik edukiera-noraeza goiz identifikatu ahal izateko.
Gomendatutako urteko zerbitzu-jarduerak honako hauek dira: aire-iragazkiak garbitzea, suaren agenteen presioa balioztatzea, terminal-momentua berriro egiaztatzea eta edukiera-errendimenduaren probak. Ordezko paketearen hardwarea bost-zazpi laneguneko leihoetan bidaltzen da, hala behar izanez gero.
10. Gunea prestatzeko ohiko akatsak, proiektuaren epeak atzeratzen dituztenak
11. Mundu errealeko eremuko oharrak, megawatt-orduko inplementazio globaletatik
Tashkenten (Uzbekistan) higiezinen sustapen-enpresa batek 1060 kWh-ko unitate bat jarri zuen 2024aren amaieran, egun eta gaueko tarifa-desberdintasunak aprobetxatzen dituen merkataritza-konplexu bati laguntzeko. Proiektuko ingeniariek jakinarazi dutenez, diru-sarrerak sortzeko eragiketak garabiak edukiontzi-unitatea ohe lauko garraiotik altxatu eta bederatzi egun eskas hasi ziren. Instalazio fisikoko lanak azkar aurreratu ziren; denbora-inbertsioaren gehiengoa RS485-en oinarritutako EMS parametroen mapak konfiguratzeko lanetara bideratu zen.
Antananarivon, Madagaskarren, eguzki-proiektuen garatzaile batek 1215 kWh-ko edukiontziaren aldaera parekatu zuen lehendik zeuden PV baserriko aktiboekin. Gunearen iritziak hozte-sistemaren lan-karga altua nabarmendu du bero handiko uharte-klimaren funtzionamendu-egoeretan. Proiektu-taldeak giro-tenperatura altuko derating dokumentazio formala eskatu zuen unitateen jarraipen-eskaerak egin aurretik.
Almaty-n (Kazakhstan) kokatutako meatzaritza-kontratistako langileek edukiontzien biltegiratze-unitate bat zabaldu zuten prozesatzeko plantaren azpiegituretarako babesko energia eskaintzen duena. Gune elektrikoko gainbegiraleek igogailu bakarreko edukiontziak jartzeko lan-fluxua goraipatu zuten, baina fabrikan egokitutako komunikazio-kableen isats-luzerak doikuntza behar zirela adierazi zuten, beheko sarrerako guruinaren kokapenak behartu egin baitzituen kable-lubakien ibilbideak hasieran aurreikusitakoa baino lau metro gehiago luzatzen zirelako.
Energia biltegiratzeko eskala handiko beste inplementazio hauetarako,AMPPALFabrikan eraikitako edukiontzi-formatuko biltegiratze-hardwarea hornitzen du, nazioarteko hainbat merkaturi zerbitzua emateko.
12. Maiz egiten diren galderak
Zein da bi edukiontzi aldaeren arteko aldea?
Desberdintasunak biltegiratutako energia-ahalmen osoaren eta barne-kateen arkitekturaren barruan kokatzen dira. 1060 kWh-ko aldaerak 4P264S gisa konfiguratutako 48 pakete erabiltzen ditu 844.8VDC nominala ematen dutenak. 1215 kWh-ko aldaerak 5P242S gisa antolatutako 55 pakete erabiltzen ditu 774,4 VDC nominala ematen dutenak. Biek kanpoko edukiontziaren dimentsio fisiko berdinak dituzte.
Edukiontzi-biltegiratzeko unitate honek PCS hardwarea barne hartzen al du?
Ez. Hardware honek DC alboko biltegiratze-elementua adierazten du. Kanpotik konektatzen da proiektuak hornitutako PCS edo EMS sistemetara CAN, Ethernet edo RS485 interfazeen bidez; 4G urrutiko sarbidearen funtzionaltasuna hauta daiteke aukerako konfigurazio gisa.
Nola garraiatzen da unitate hau nazioartean?
Salgai arriskutsuak UN3480 gisa sailkatuta bidaltzen ditu ohe lauko edo edukiontzi bidezko salgaien bidez. UN38.3 proba-txostenen dokumentazio osoa eta MSDS fabrikazioaren aldetik ematen dira.
Zer dira karga-deskargako korronte estandarrak?
Bi edukiontzien aldaerek 200 A-ko karga-deskarga-korronte estandarrean funtzionatzen dute 0,5CP abiaduran eta 680-950 VDC-ko lan-tentsioko leihoan geratzen dira.
Zenbat denbora behar du normalean tokian bertan martxan jartzeak?
Obra zibilak eta pad-ak prestatzen amaituta, DC kableatuak, komunikazio-eskubideak eta lekukoen onarpen-probak normalean bi edo hiru lanegun hartzen dituzte.
Zein mundu errealeko sistemaren eraginkortasun-balio espero dezakete proiektu-taldeek?
Sistema-mailako efizientzia maximoa ehuneko 88ra iristen da 0,5 C-ko baldintzetan funtzionatzen duena, karga osoko eta deskarga-ziklo batean neurtuta, eta sistema osagarrien energia-errazte guztia barne, ez bateriaren neurketak soilik.
Zein da ziklo-bizitzaren errendimendu tipikoa?
8.000 ziklo baino gehiago 0,5 C-ko tasatik behera 25 gradu Celsius giroan, energia-erretentzio gutxieneko ehuneko 80an mantenduz. Tenperatura altuagoko guneen baldintzek ziklo-bizitza praktikoa laburtzen dute.
Zein epe-epea aplikatzen da zehaztapen estandarreko edukiontzien biltegiratzeko hardwareari?
Hogeita hamabitik berrogei laneguneko produkzio-zikloa espezifikazio estandarreko unitateetarako. Jatorrizko portuan salgai arriskutsuak erreserbatzeko jarduerek aste bat gehitzen dute nabigazio-ordutegi orokorrean.
