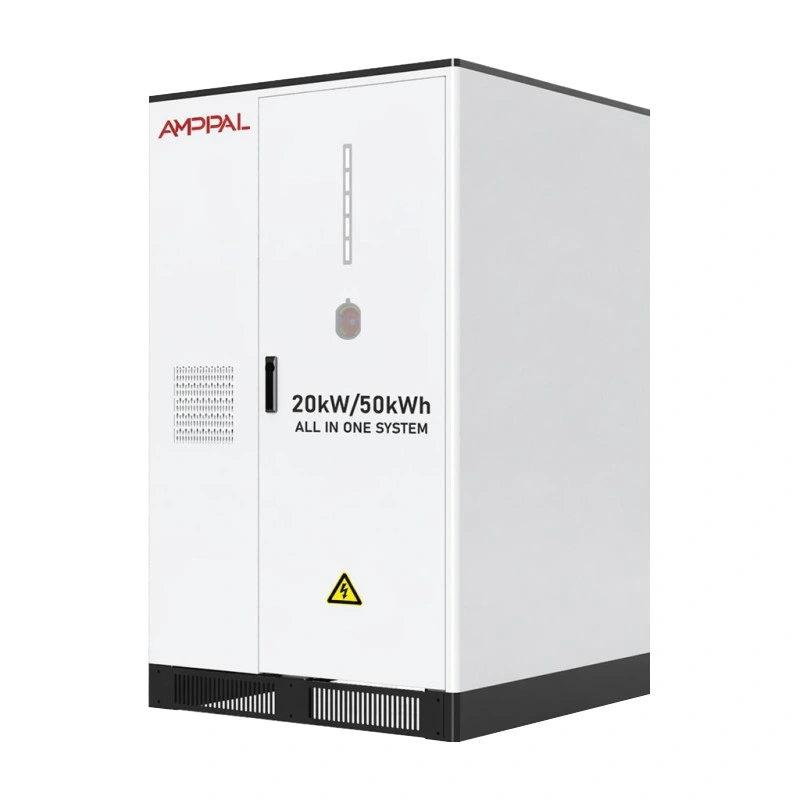

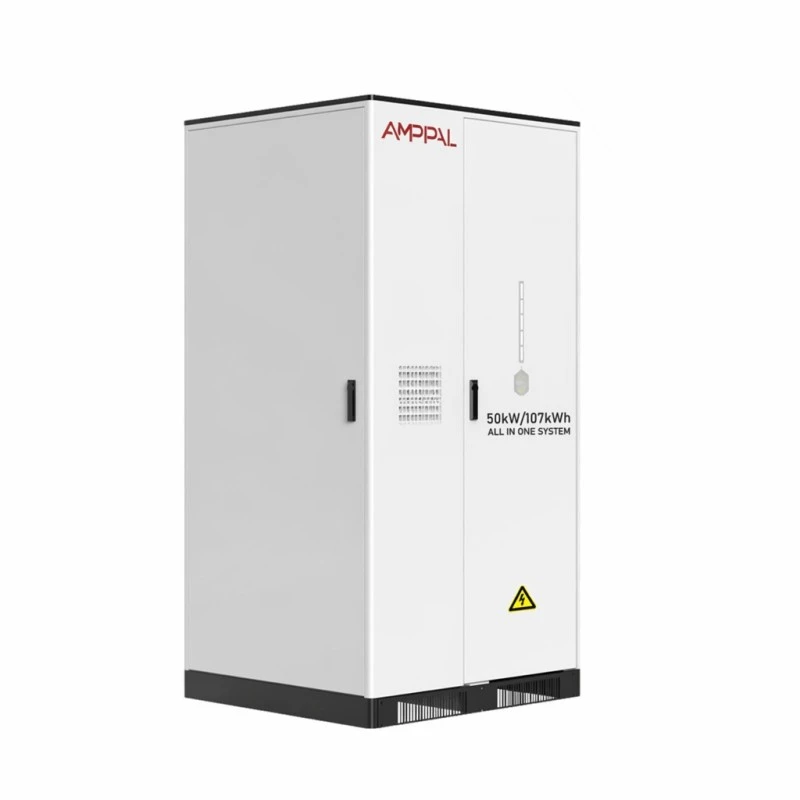

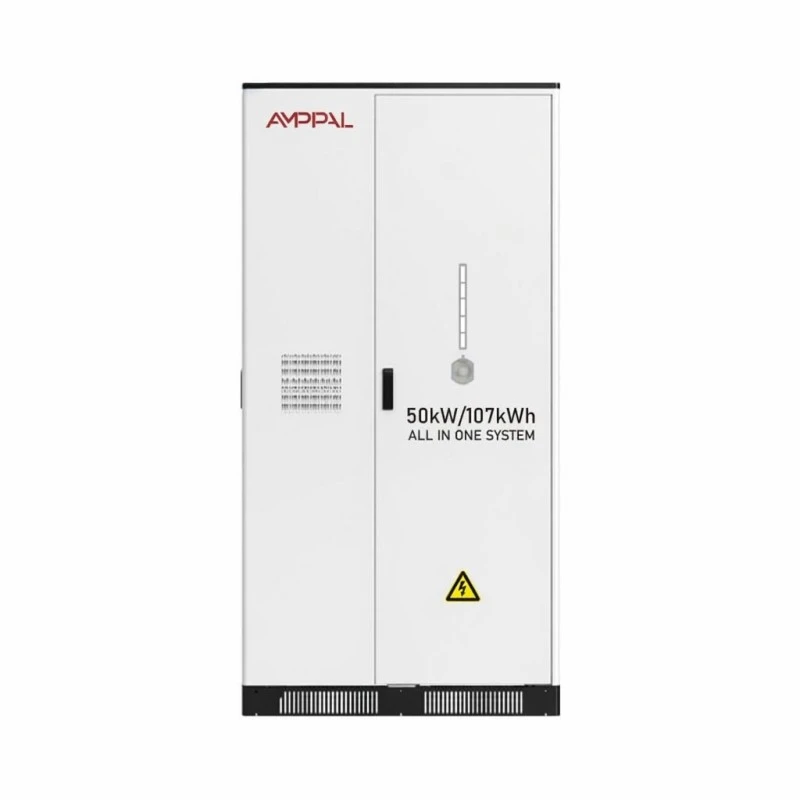

20-50 kW-ko bateria-bateria-bateko energia biltegiratzeko sistema komertzialetarako eta eguzki-aplikazioetarako

Kabinete bat Hiru Kontratazio Zerrendaren ordez

Eguzki-plus biltegiratze-proiektu batek normalean hiru saltzaile esan nahi ditu: fotovoltaiko inbertsore bat, bateria-euskarri bat eta biekin hitz egiten duen kontroladore bat. Bakoitzak bere bermea du, bere martxan jartzeko ingeniaria eta bere erru-jokoa sistemak errendimendu txikia duenean. Merkataritza eta eguzki-aplikazioetarako 20-50 kW-ko bateria guztien energia biltegiratzeko sistema honek hirurak entrega bakarrean tolesten ditu.

Inbertsorearen etapak 26 kW DC arte onartzen ditu zure teilatu-matrizetik (39 kW 30 kW ereduan, 65 kW 50 kW ereduan) 2/4 MPPT jarraitzaileetan, beraz, bateria eguzkitik kargatzen da inbertsore hibrido bereizirik edo kate kaxa gehigarririk gabe.

Barruan 51,2 kWh LFP bateria bat dago, 10,24 kWh-ko bost paketerekin eraikia, gehi autokontsumoa, erabilera-denbora aldatzea eta sareko babeskopia pantaila beretik exekutatzen dituen tokiko kontrol logika. Eguzkiaren autoerabilera eta etenaldiaren estaldura besterik nahi ez duen gune baterako, hau da eskaeratik esportaziorako biderik laburrena.

Zergatik Eguzki Sarreraren Balorazioa garrantzitsua da

26kW gehienezko PV sarrerak 20kW ereduan matrizeak inbertsorearen kalifikazioa gainditzen du; MPPTk soberakinak murrizten ditu eguneko etekina moztu beharrean.

2/4 MPPT moduak: bi jarraitzaile estandar gisa, lau zure teilatuak azimut ezberdinei begira - itzalpeko alde batek ez du bestea gelditzen.

Sarearen tentsio nominala 380V AC-koa da 50/60Hz ±5Hz tolerantziarekin, beraz, kabinete berak 50Hz eta 60Hz-ko merkatuak zerbitzatzen ditu fabrikako aldaerarik gabe.

Gehienezko %97ko eraginkortasunarekin eta %90eko deskarga-sakonerarekin, eguzki-kilowatt-ordu bakoitzeko gehiago kargara iristen da bihurketan galdu beharrean.

CAN/RS485/WiFi bidezko komunikazioak tokiko monitorizazioa, inbertsorearen esku-ematea eta urruneko irakurketak estaltzen ditu atebide bereizirik erosi gabe.

AC beheko sarrera, lau hari trifasikoa (3L+N+PE), kableen bideratzea zokaloaren barruan mantentzen du eta koadro nagusirako ibilbidea laburtzen du.

Zehaztapen Teknikoak

Non 20-50 kW-ko armairu batek bere mantentzea irabazten duen

Eguzkiaren eta arratsaldeko produkzio-gailurrak dituzten lantegi txikiak: 20 kW/51,2 kWh ereduak 20 kW-ko eskariaren piko bat estaltzen du gutxi gorabehera bi ordu eta erdiz.

Aire girotua erabiltzen duten hotelak eta ostatuak erabilera-denborako tarifaren arabera: kargatu gaua, deskargatu hozte-leihotik.

Nekazaritza prozesatzeko guneak sare-kalitate intermitentearekin - kabinetea tentsio-jaitsieratik ibiltzen da tokiko kontrolean kanpoko EMS softwarerik gabe.

Espazioa alokatzen duten txikizkako kateak eta tailerrak: armairu batek ez du baterien gela dedikaturik behar, hormigoizko estalki laua eta kable bidezko sarbidea besterik ez.

Karga-karga apala duten EV atariak: gorde 2-4 kargagailu geldo sareko konexio ahul batetik, transformagailua berritu gabe.

Topologia hibridoak nola funtzionatzen duen egunean

Goizean MPPT jarraitzaileek eguzkia elikatzen dute eraikinaren karga lehenik. Soberakina bateriara sartzen da programatutako SOC sabaira iritsi arte, normalean % 90-100 zure tarifa-planaren arabera.

Karga eguzkia gehi bateria gainditzen duenean sareak oreka ondo estaltzen du: bihurketa fase bat, ez bi kutxa autobus baten gainean negoziatzen.

Gauez bateria deskargatzen da tarifa-puntako orduetan eta EMS-ak solairuko SOC bat gordetzen du sareko babeskopietarako. Tokiko kontrolagailuak ordutegia mantentzen duenez, galdutako Interneteko konexioak ez du aldaketaren logika gelditzen; urruneko aginte-panela gelditzen du.

Segurtasun Fitxategiak zer daukan

Suaren aurkako babesa aerosola da PACK mailan eta aerosola berriro kabinete mailan - gertaera termiko bat abia daitekeen bi leku desberdinetara zuzendutako bi etapa independente.

LFP 3.2V/100Ah zelulek CE eta RoHS eramaten dituzte pakete mailan, eta ekipamendu osoak UN38.3 eta MSDS dokumentazioarekin ontziratzen ditu aduana eta aseguruetarako.

Aire hozte adimendunak bost paketeak tenperatura-banda estu baten barruan mantentzen ditu; haizagailuaren kurbak zelula-tenperatura jarraitzen du egun osoan abiadura osoan ibili beharrean.

IP54 itxiturak kanpoko posizioetara eta estalitako landare geletara egokitzen dira; bao elektrikoa armairu barruan dagoen bateriaren baotik bereizita dago.

Ziklo-bizitza > 6000 aldiz 0,5 C eta 25 C-tan adierazten da, gutxienez % 80ko energia atxikipenarekin - laneguneko ziklo oso bat atalasea iritsi baino hogei urte inguru dago gutxi gorabehera.

Inguruneko leihoa 0 °C eta +50 °C artekoa da 0-95% RH hezetasunarekin eta 2000 m-ko altitudearekin (goian beheratua); berotu gabeko landare-gela gehienak barruan esertzen dira.

Nola eraikitzen den 850 kg-ko armairua Yueqing-en

1. Zelula hartzea: sarrerako LFP zelulak lote-laginak egiten dira edukiera eta barne-erresistentzia lortzeko paketeen muntaketa hasi aurretik.

2. Paketeen muntaketa — 102,4 V/10,24 kWh paketeak soldatu, kableatu eta isolamendu probatu egiten dira pakete BMS hornituta.

3. Armairuaren fabrikazioa - altzairuzko xafla CNC-moztuta, tolestuta eta soldatzen da, eta, ondoren, aurrez tratatua eta hautsez estalita dago produktuak kargatzeko erabiltzen den lerro berean.

4. Inbertsorearen integrazioa - PV etapa, bateria DC etapa eta AC terminalak tokiko kontrolagailuarekin kableatzen dira bus batean.

5. Sua eta ekipamendu termikoa — aerosol-sorgailuak, aire-hodiak eta tenperatura-sentsoreak instalatu eta funtzionalki egiaztatzen dira.

6. Martxan jartzea: armairu bakoitzak 0,5 C-ko karga eta deskarga osoa egiten du pakete-mailako tentsioa eta tenperatura erregistratuta.

7. Sarearen simulazioa — sareko eta saretik kanpoko trantsizioak AC iturri programagarri baten aurka egiaztatzen dira kaleratu aurretik.

8. Enbalatzea - ​​armairua kolpe-adierazleak dituen paleta indartu batean lotzen da, bilduta eta edukiontzia kargatzeko prestatuta.

20, 30 eta 50 kW arteko aukeraketa

Lotu eredua zure kasurik txarreneko inportazioarekin, ez zure batez bestekoa. Neurtu zure faktura eragiten duen ordu erdiko eskaria: 20 kW-ko modeloak bateriatik 20 kW-ko karga garraiatzen du, 30 kW-ko modeloak 30 kW-ko eta 50 kW-ko modeloak 50 kW-ko. Energia honakoa da: 51,2, 61,44 eta 107 kWh hurrenez hurren.

50 kW-ko armairua fisikoki desberdina da - 1100 * 1205 * 2200 mm eta 1200 kg 1000 * 1106 * 1640 mm eta 850 kg bi txikienen aurka - beraz, egiaztatu zure ateen zabalera, zoruaren karga eta garabiaren sarbidea konpromisoa hartu aurretik.

Zure webguneak sareta inportatzeko arazorik ez badu eta erabilera-denbora zabaltzen ez badu, baliteke armairu hau gastu okerra izatea. Autokontsumoaren eta tarifa-aldaketaren bidez ordaintzen da; horiek gabe, bateria aparkaturiko aktibo bat da. Hori esango genizuke zure eskaera hartu aurretik.

Hornitzaileen arteko aurrekontuak alderatuz

Galdetu aipatutako eraginkortasuna sistema mailakoa edo inbertsorekoa den soilik. Gurea % 97koa da gehienez, kabinetearen mugan neurtuta, karga osagarriak barne.

Galdetu suaren babesak paketeen maila eta armairuaren maila estaltzen dituen ala ez; kabinetearen aerosolarekin aurrekontuak paketeak babestu gabe uzten ditu soilik.

Galdetu zein den MPPT sarrerako sabaia; 15kW fotovoltaikoa bakarrik onartzen duen '20kW hibrido' batek gero bigarren inbertsore bat erostera behartzen zaitu.

Galdetu EMSari buruz: tokiko kontrolagailuak hodeirik gabe exekutatu al daiteke? Gureak bai, eta horrek axola du konektagarritasun malkatsua duten merkatuetan.

Merkataritza-baldintzak: 25-35 lanegun modelo estandarretan, bost urteko bermea armairu osoan, unitate bateko MOQ ebaluazio-aginduetarako.

Pieza bakarreko armairua bidaltzea

20kW eta 30kW ereduak 1000*1106*1640mm-koak dira eta 850-950kg pisatzen dituzte; 50kW eredua 1100 * 1205 * 2200 mm da 1200 kg-tan. Bakoitzak eskorga jasotzaileen poltsikoekin altzairuzko palet indartu batean ontziratzen du, helmugan buztan-jasogailurako prest.

Unitate batek 20 oineko edukiontzi baten herena hartzen du gutxi gorabehera; bi giltzarekin eroso egokitzen dira. Bateria instalatuta dagoenez, bidalketa UN3480 salgai arriskutsuak sailkatuta daude - UN38.3 txostena eta MSDS prestatzen ditugu, eta gutxi gorabehera astebete gehiago aurreikusi beharko zenuke portuan salgai arriskutsuak erreserbatzeko.

Baldintzak FOB Ningbo edo Shanghai dira estandar gisa, CIF eskuragarri dago eskaeran. Unitate bakarreko aire-garraiorako, pisua eta bateria-klasea ez da ekonomikoa bihurtzen; itsasoko edo lehorreko merkantzien garraioa da bide praktikoa.

Bermea, degradazioa eta pakete-trukeak

Bost urteko bermea armairu osoan - paketeak, inbertsorearen etapa, haizagailu termikoak eta tokiko kontrolagailuan - ez baterian bakarrik.

Ahalmena bermatuta dago energia nominalaren % 80 gutxienez edukitzeko lehen bost urteetan 0,5 C-ko txirrindularitza normalarekin; hortik gorako degradazioa baldintza berdinetan estaltzen da.

Paketeak modulu trukagarriak dira: huts egin duen pakete bat ordutan trukatzen da armairu osoa itzuli gabe, eta BMS automatikoki orekatzen da berrabiarazten denean.

Urteko zerbitzuak iragazkien garbiketa, terminal-momentuaren egiaztapena, haizagailuaren ikuskapena eta edukiera egiaztatzeko exekuzioa hartzen ditu; gure urruneko diagnostikoak pakete ahula markatu dezake lehenik.

Ordezko paketeak eta kontrol-taulak stockean gordetzen dira eta 5-7 laneguneko epean bidaltzen dira; zortzi edo hamar urtera luzatutako bermeak eskaeraren garaian balio du.

Instalazio akatsak errepikatzen ikusten ditugu

Okerra: 380 V-ko irteerak zuzenean fase bakarreko ekipoak elikatzen dituela suposatuz. Eskuinean: armairua trifasikoa da; zatitu karga L1/L2/L3-n eta mantendu neutroa lotura lokalaren arabera.

Okerra: egurrezko zoru batean edo geruza mehe batean muntatzea. Eskuinean: 850-1200 kg-ko pisuak hormigoizko kuxina edo zoru armatua behar du puntu-kargarako.

Okerra: orientazio mistoko PV kateak jarraitzaile batean exekutatzen ditu irteera osoa espero duena. Eskuinean: erabili 4 norabideko MPPT konfigurazioa eta esleitu azimut bakoitzari bere jarraitzailea.

Gaizki: bateria -20°C-tik behera gordetzea edo +50°C-tik gora kargatzea. Eskuinean: errespetatu biltegiratze-tenperatura-leihoa -20°C eta +60°C bitartekoa eta 0-95% RH funtzionamendu-hezetasuna.

Okerra: beheko kablearen sarrera uretan edo hondakinetan lurperatzea. Eskuinean: mantendu zokaloa garbi — AC beheko sarrerak (3L+N+PE) guruinaren eremua eskuragarria dela suposatzen du.

Instalatzaileek eta jabeek jakinarazi dutena

Dhakan, Bangladesheko arropa-tailer batek 30 kW-ko modelo bat jarri zuen 40 kWp-ko teilatuaren atzean 2025 hasieran. Jabeak jakinarazi zuen diesel sorgailuaren orduak egunero izatetik hilean gutxira jaitsi zirela, eta instalatzaileak adierazi zuen MPPT integratuak abian jartzean aste bat aurreztu ziela ekipo bereiziekin alderatuta, nahiz eta WiFi antena bere metalezko biltegirako beruna luzeagoa izatea nahi zuten.

Sofiako (Bulgaria) supermerkatu-operadore batek 20 kW-ko unitate bat erabiltzen du gau/eguneko tarifa-banaketaren aurka. Beren instalazioen kudeatzaileak baieztatu zuen kabineteak bere hileko elektrizitate-deltaren heren bat ordaintzen duela gutxi gorabehera, eta kexa bat gehitu zuen: haizagailua ondoko biltegian entzuten da, beraz, zamalekura eraman zuten.

Limako (Peruk) meatze-hornidura-biltegi batek 50 kW-ko modeloa erosi zuen sareko behin eta berriz mozketak egin ostean. Beren ingeniari elektrikoak sarean sartzeko/kanpoko eskualdaketa-abiadura goraipatu zuen, baina tokiko alarma ozenagoa eskatu zuen: paneleko LEDa bakarrik erraz galtzen zen gaueko txandan.

Maiz egiten diren galderak

G: Eguzkitik kargatu al daiteke sarerik gabe?

A: Bai, saretik kanpo moduan; MPPTk PV bideratzen du bateriara eta kargara, sarearekin babeskopia egiteko soilik.

G: Zenbat teilatua 20kW modelorako?

A: 4kWp inguru teilatu onaren 20m2 bakoitzeko, beraz, 26kW PV sarrerako panelak 130m2 dira gutxi gorabehera.

G: Zer gertatzen da sarearen etenaldi batean?

A: Kabinetea saretik kanpo modura transferitzen da automatikoki; EMSan ezarri duzun erreserba-SOCak eraikinak zenbat denbora iraungo duen definitzen du.

G: Zenbat irauten dute paketeek?

A: 6.000 ziklo baino gehiago 0,5 C eta 25 C eta % 80ko atxikipena - hogei urte inguru lan eguneko ziklo batean, gutxiago ziklo gogorrago egiten bada.

G: Inbertsorea ordezka daiteke bereizita?

E: Bai, inbertsorearen etapa eta paketeak modulu independenteak dira, kabinetea fabrikara itzuli gabe erabilgarri.

G: Zein da joan-etorriko eraginkortasuna?

A: Gehienez % 97 kabinete mailan deskargaren % 90eko sakonerarekin - % 10 DOD erreserbak ziklo-bizitza luzatzen du ere.

G: Bateria gela bat behar al dugu?

A: IP54 zk. eta barneko sua itzaltzeak landare-gela edo estalitako kanpoko instalazioa ahalbidetzen du hormigoizko pad batean.

G: Zein da epea?

A: 25-35 lanegun 20/30/50kW modelo estandarrentzat; tentsio pertsonalizatuak denbora gehitzen dute.
