Ibilgailu elektrikoen adopzioak hasierako fasetik haratago joan da, eta horrekin batera, eguneroko kargatze fidagarriaren eskaria nabarmen handitu da. Aukera praktiko eta erabilienen artean daudeHorman muntatutako AC kargagailuak. Gailu hauek horman edo horretarako eraikitako idulki batean finkatzen dira, eta ibilgailuaren barneko kargagailuari korronte alternoa ematen diote modu seguru, kontrolatu eta adimendunean. Etxeko jabeentzat, lantokientzat, etxebizitza-eraikinentzat eta flota-biltegientzat, horman muntatutako AC kargagailu batek kargatzeko kable eramangarri baten hobekuntza nabarmena dakar karga azkarragoa, babes hobea eta kableen kudeaketa erosoa eskaintzen duelako.
Horman muntatutako AC kargagailua ez da erosotasuna soilik. Instalazio elektriko iraunkor bat da, zure ibilgailu espezifikorako, zure gidatzeko ereduetarako eta erabilgarri dagoen ahalmen elektrikorako optimizatu daitekeena. EVSE unitate eramangarriak erabiltzen duten entxufeagatik mugatuta daude eta sarritan korronte baxuagoetan kargatzen dira, behar bezala instalatutako horma-unitate batek, berriz, 22 kW-ra arte eman dezake, modeloaren arabera. Gainera, horman muntatutako unitateak beti daude prest, kokapen finko batean muntatuta, eta askotan funtzio adimendunak barne hartzen dituzte, hala nola programatutako karga, energia kontrolatzea eta karga orekatzea. AMPPALek inbertsio handia egin du kategoria honetan erabiltzaileei errendimenduaren, iraunkortasunaren eta erabiltzeko erraztasunaren oreka eskaintzeko.
Kargagailu hauek muntatuta daudenez, lurrean kableen nahasmena ezabatzen dute eta bidaia arriskuak murrizten dituzte. Gainera, kargatzeko entxufea eta elektronika babesten dituzte ustekabeko kalteetatik, eguralditik eta baimenik gabeko erabileratik. EV bat baino gehiago duten etxeetarako edo merkataritza-aparkaleku txikietarako, horman muntatutako AC kargagailu bat da kargatzeko errutina eraginkor baten oinarria.

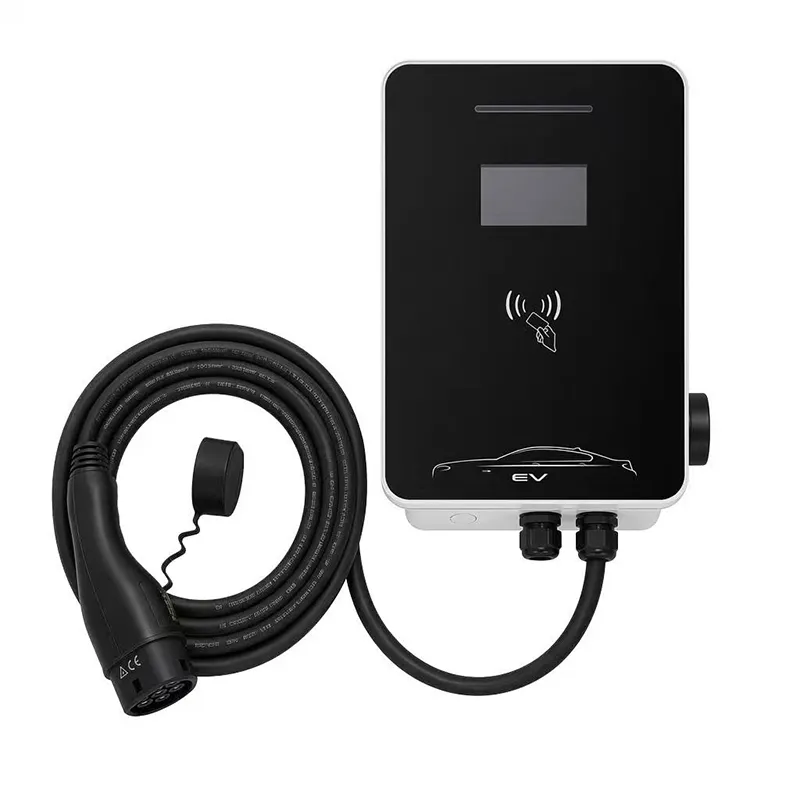

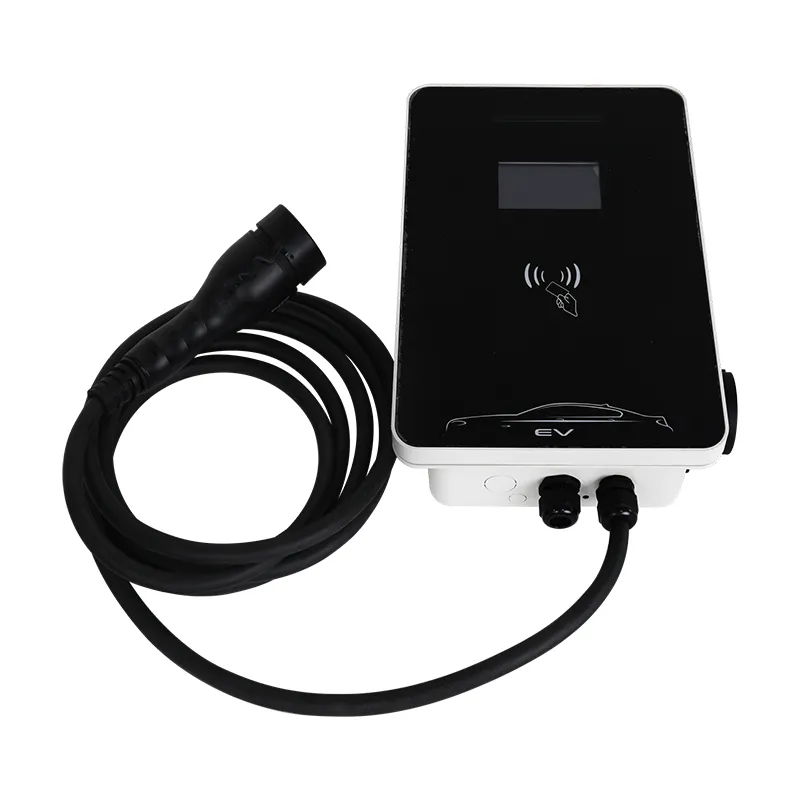

AMPPAL-ek gaur egun horman muntatutako AC kargagailuen hiru modelo nagusi eskaintzen ditu potentzia-baldintza eta instalazio-egoera desberdinak estaltzeko. AMPPAL HomeCharge 7 etxebizitzen erabilerarako diseinatuta dago hornidura monofasiko batean. AMPPAL ProCharge 11-k instalazio monofasikoak eta trifasikoak onartzen ditu, eta aukera malgu bat da etxebizitzetarako eta merkataritza gune arinetarako. AMPPAL CommercialCharge 22 hiru faseko unitate bat da, AC karga azkarragoa behar den tokietarako pentsatua, hala nola lantokietan, flotak eta aparkaleku publikoetan. Modelo guztiek oinarrizko segurtasun-plataforma, itxituraren diseinu-lengoaia eta konektibitate adimendunaren eginbide bera partekatzen dute.
| Parametroa | Hasierako karga 7 | ProCharge 11 | Merkataritza-karga 22 |
| Irteerako potentzia maximoa | 7,2 kW | 11 kW | 22 kW |
| Sarrerako tentsioa | 230 V AC monofasikoa | 230 V AC monofasikoa / 400 V AC trifasikoa | 400 V AC trifasikoa |
| Korronte nominala | 32 A | 16 A / 32 A | 32 A |
| Konektore mota | 2 mota (IEC 62196-2) / 1 mota (SAE J1772) | 2. mota / 1. mota | 2. mota / 1. mota |
| Kablearen luzera | 5 m / 7,5 m | 5 m / 7,5 m | 5 m / 7,5 m |
| Itxituraren balorazioa | IP65 | IP65 | IP65 |
| Eraginaren balorazioa | IK10 | IK10 | IK10 |
| Funtzionamendu-tenperatura | -30°C eta +50°C artean | -30°C eta +50°C artean | -30°C eta +50°C artean |
| Komunikazioa | Wi-Fi, Ethernet, 4G aukerakoa | Wi-Fi, Ethernet, 4G aukerakoa | Wi-Fi, Ethernet, 4G, OCPP 1.6J |
| Erabiltzaileen autentifikazioa | Aplikazioa, RFID txartela | Aplikazioa, RFID txartela | Aplikazioa, RFID txartela, OCPP plataforma |
| Babes-ezaugarriak | OCP, OVP, UVP, lurreko matxura, gorakada, PEN akatsa | OCP, OVP, UVP, lurreko matxura, gorakada, PEN akatsa | OCP, OVP, UVP, lurreko matxura, gorakada, PEN akatsa, hondar-korronte detekzioa |
| Energiaren neurketa | ±% 1eko zehaztasuna integratua | ±% 1eko zehaztasuna integratua | ±% 1eko zehaztasuna integratua |
| Neurriak (H x W x D) | 345 x 220 x 110 mm | 345 x 220 x 110 mm | 380 x 240 x 120 mm |
| Pisua | 5,2 kg | 5,4 kg | 6,8 kg |
| Ziurtagiria | CE, UKCA, RoHS | CE, UKCA, RoHS, REACH | CE, UKCA, RoHS, REACH, FCC |
AMPPAL horman muntatutako AC kargagailu guztiak IEC 61851-1 eta kableatuaren araudi nazionalak betetzeko diseinatuta daude. Konektore mota zehatza eta kablearen luzera hauta daitezke eskaera egiteko unean ibilgailuarekin eta instalazio-gunearekin bat etortzeko.
Horman muntatutako AC kargagailu baten karga-abiadura hiru aldagairen arabera zehazten da: kargagailuaren irteerako potentzia, ibilgailuaren barneko kargagailuaren gehienezko AC kargatzeko ahalmena eta panel elektrikoaren hornidura eskuragarria. 230 V-ko zirkuitu monofasiko batean 7,2 kW-ko kargagailu batek 32A hartzen ditu eta normalean orduko 30 eta 40 kilometro arteko autonomia gehitzen du. 11 kW-ko kargagailu batek 16A-ko hornidura trifasiko batean 50 eta 60 kilometro orduko gehitzen ditu gutxi gorabehera. 32A trifasikoa erabiltzen duen 22 kW-ko kargagailu batek 120 kilometro orduko gehi ditzake, baldin eta ibilgailuaren barneko kargagailuak maila hori onartzen badu. Ibilgailu elektriko askok AC kargatzea 7,2 kW edo 11 kW-tan mugatzen dute, beraz, benetako tasa txikiagoa izan daiteke kargagailuaren kalifikazioa altuagoa bada ere. AMPPAL-ek kargagailua ibilgailuarekin eta instalazio elektrikoarekin lotzea gomendatzen du, erabili gabeko edukiera ez ordaintzeko.
Gaueko karga gehienetarako, 7,2 kW edo 11 kW hormako AC kargagailu bat nahikoa da. 22 kW-ko unitate batek zentzu handiagoa du ibilgailuak bi edo lau orduz bakarrik aparkatu daitezkeen komertzio-ezarpenetan eta leiho horretan karga esanguratsu bat behar dute. AC kargatzea ibilgailuaren barneko kargagailuan oinarritzen denez, maiz DC kargatze azkarra baino leunago da bateriarekin, eguneroko erabilerarako hobetsitako aukera bihurtuz.
Horman muntatutako AC kargagailu bat elektrizista kualifikatu batek instalatu behar du tokiko kodeak eta fabrikatzailearen argibideen arabera. Instalazio-prozesu estandarrak atzeko plaka horma solido batean muntatzea, hornidura-kablea etengailu dedikatu batera konektatzea eta korronte-muga eta babes-ezarpenak konfiguratzea barne hartzen ditu. Kargagailua ibilgailua aparkatuta dagoen lekutik gertu kokatu behar da, baina kablearen korronte-maila eta banaketa-taulatik dagoen distantzia kontuan hartu behar dira tentsio-jaitsiera murrizteko. 20 metrotik gorako zirkuituetarako, eroaleen tamaina handiagoa behar izan daiteke.
AMPPAL horman muntatutako AC kargagailuak muntatzeko txantiloia, hormako euskarria eta beharrezko hardware guztiarekin bidaltzen dira. Itxitura aurrealdetik irekitzen da kableatzeko, eta horrek instalazioa eta mantentze-lanak errazten ditu. Kanpoko instalazioetarako, elektrikariak eguraldiaren aurkako kable-guruin egokiak erabili behar ditu eta unitatea konektorea eta kablea ur geldietatik urrun mantentzen dituen altueran muntatuta dagoela ziurtatu behar du. Eredu guztiek etengailu birakaria edo aplikazioan oinarritutako korronte ezarpena dute kargagailua eskuragarri dagoen zirkuituaren edukierarekin lotzeko.
Segurtasuna da AMPPAL horman muntatutako AC kargagailu bakoitzaren oinarria. IP65 itxiturak edozein norabidetako hautsaren eta ur-zorrotadaren aurka babesten du, eta IK10 inpaktuaren kalifikazioak esan nahi du unitateak inpaktu mekaniko handia jasan dezakeela barne segurtasuna arriskuan jarri gabe. Kargatzeko elektronika itxituratik isolatuta dago, eta zuzeneko pieza guztiak suaren aurkako isolamendu-ezkutu batez estalita daude. Kargagailuek etengabe kontrolatzen dute ibilgailuaren eta horma-unitatearen arteko konexioa. Kontrol pilotuaren seinalea eteten bada, karga berehala gelditzen da. Hondar-korrontearen detekzio integratuak kanpoko RCDtik haratago babes-geruza bat gehitzen du, deskarga elektrikoaren arriskua murrizten du baldintza hezeetan.
Lurreratze-sistema TN-C-S den instalazioetarako, AMPPAL unitateek PEN akatsen detekzioa dute. Segurtasun-eginbide honek karga deskonektatzen du babes-lurra eta eroale neutroa arriskuan jartzen badira, ibilgailuaren karrozeria bizirik ez egotea saihestuz. Gain-tentsioaren eta azpi-tentsioaren babesak sarearen gorabeherak babesten ditu, eta gain-tentsioen babesak kargagailua tximistak eragindako iragankorretatik babesten laguntzen du. Ezaugarri hauek konbinatzen dituzte AMPPAL hormako AC kargagailuak barruko zein kanpoko erabilerarako egokiak izateko egoitza, merkataritza eta ezarpen publikoetan.
Horman muntatutako AC kargagailu modernoek energia ematea baino gehiago egitea espero da. AMPPAL-ek kargatzeko plataforma adimendun osoa integratu du bere hardwarean. Unitate bakoitzak tokiko Wi-Fi sare batera edo kable bidezko Ethernet batera konekta daiteke, eta aukerako 4G konektibitatea eskuragarri dago Interneteko sarbide fidagarririk gabeko kokapenetarako. AMPPAL mugikorretarako aplikazioaren bidez, erabiltzaileek karga-saio bat abiarazi eta gelditu dezakete, denbora errealeko potentzia-kontsumoa ikusi, karga-egutegi bat ezarri eta energia metatuaren erabilera kontrolatu dezakete. Aplikazioak hainbat kargagailu ere onartzen ditu kontu bakarrean, eta praktikoa da bi ibilgailu elektriko dituzten etxeentzat edo hainbat aparkaleku kudeatzen dituzten enpresa txikien jabeentzat.
Aplikazio komertzialetarako, kargagailuaren OCPP 1.6J bateragarritasunak kudeaketa sistema zentral batekin komunikatzeko aukera ematen du. Horrek urruneko monitorizazioa, tarifak integratzea, erabiltzaileen fakturazioa eta karga kudeatzea ahalbidetzen du karga puntu askotan. Firmwarea airetik eguneratu daitekeenez, AMPPAL-ek eginbide eta segurtasun adabaki berriak gehi ditzake tokian bertan bisitatu beharrik gabe.
Horman muntatutako AC kargagailuak toki askotara egokitzen dira. Garaje pribatu batean, 7,2 kW edo 11 kW-ko unitate batek gaueko kargatzeko beharrak estaltzen ditu eta kargatzeko kablea ondo gordeta mantentzen du. Garategi batean edo pasabide batean, RFID sarbidea duen kanpoko kalifikatutako unitate batek baimenik gabeko erabilera eragozten du. Apartamentu-eraikin batean, AMPPAL unitate anitz lotu daitezke kargaren kudeaketa dinamikoarekin bizilagunei zerbitzua emateko, eraikinaren hornidura nagusia gainkargatu gabe. Lantoki batean, langileak egunean zehar konektatu daitezke, eta programazio adimendunaren funtzioak kargak eguzki-sorkuntzarekin edo goi mailako tarifekin bat egin dezake. Flota-biltegietarako, horman muntatutako AC kargagailuek gaueko karga errentagarria eskaintzen dute bidalketa-furgoneta eta zerbitzu-ibilgailuentzat, DC karga azkarreko azpiegitura publikoarekiko konfiantza murrizten baitute.
G: Zer da horman muntatutako AC kargagailu bat eta nola funtzionatzen du?
A: Horman muntatutako AC kargagailua ibilgailu elektrikoen kargatzeko estazio finko bat da, horman edo idulki batean muntatuta dagoena. Eraikinaren hornidura elektrikotik korronte alternoa hartzen du, ibilgailuarekin kargatzeko kablearen bidez komunikatzen da eta ibilgailuaren barneko kargagailuari modu seguruan ematen du AC energia. Ondoren, barneko kargagailuak korronte korronte korronte zuzen bihurtzen du tentsio handiko bateria kargatzeko. AMPPAL horman muntatutako AC kargagailuek IEC 61851 kontrol pilotu estandarra jarraitzen dute, konexioa etengabe kontrolatzen duena eta ibilgailuaren eskaeraren eta kargagailuaren ahalmenaren arabera kargatzeko korrontea doitzen duena. Diseinu honek horma-unitate finkoak kargatzeko kable eramangarriak baino seguruagoak eta indartsuagoak bihurtzen ditu.
G: Zenbat denbora behar da ibilgailu elektriko bat hormako AC kargagailu batekin kargatzeko?
E: Kargatzeko denbora kargagailuaren potentziaren, ibilgailuaren barneko kargagailuaren, bateriaren tamainaren eta uneko karga-egoeraren araberakoa da. Gida orokor gisa, 7,2 kW-ko kargagailu batek orduko 7,2 kWh inguru eman dezake. Ibilgailu batek 60 kWh-ko bateria erabilgarria badu, hutsik dagoen karga osoa 8 eta 9 ordu beharko lirateke gutxi gorabehera. 11 kW-ko kargagailu batek gutxi gorabehera 5,5 eta 6 ordura murrizten du, eta 22 kW-ko kargagailu batek 3 ordu baino gutxiagora murriztu dezake ibilgailuak 22 kW AC kargatzen badu. Gidari gehienek ez dute hutsetik kargatzen, beraz, horman muntatutako AC kargagailuarekin benetako saioak laburragoak izaten dira. AMPPAL-ek kargagailua dimentsionatzea gomendatzen du ibilgailuaren gehieneko AC kargatzeko tasaren eta erabilgarri dagoen ahalmen elektrikoaren arabera.
G: Hormako AC kargagailu bat instala daiteke kanpoan?
E: Bai, AMPPAL horman muntatutako AC kargagailu guztiek IP65 itxituraren kalifikazioa dute, hau da, hautsarekiko estuak dira eta edozein norabidetako ur-zorrotadaren aurka babestuta daude. Gainera, IK10 inpaktuaren kalifikazioa dute eta -30 °C-tik +50 °C-ra bitarteko tenperaturetan funtziona dezakete. Kanpoko instalazioak eguraldiari aurre egiteko hornidura elektriko dedikatu bat, kable-guruin egokiak eta muntatzeko gainazal egokia behar ditu. Kargagailua kokatu behar da konektorea zuzeneko ur geldietatik babestuta egon dadin eta kablea estropezu egiteko arriskurik sortu ez dadin. Elektrizista kualifikatu batek gunea ikuskatu eta unitatea instalatu behar du tokiko araudiaren arabera.
G: Zer hornidura elektriko behar dut AMPPAL hormako AC kargagailu baterako?
A: 7,2 kW-ko kargagailu batek, oro har, 32A-ko 230 V-ko hornidura monofasikoa behar du. 11 kW-ko kargagailu batek normalean 400V-ko hornidura trifasikoa erabiltzen du 16A-tan, nahiz eta instalazio monofasiko batzuk korronte baxuagorako konfiguratu daitezkeen. 22 kW-ko kargagailu batek 400 V-ko hornidura trifasikoa behar du 32 A-tan. Panel elektrikoak maila egokia duen etengailu dedikatu bat izan behar du, eta kableatuak karga jarraitua kudeatzeko neurria izan behar du. AMPPAL unitateek korronte ezarpen erregulagarriak dituzte, beraz, dagoen hornidura mugatua bada, kargagailua potentzia maila baxuago batera ezarri daiteke panela gainkarga ez dadin. Karga oreka dinamikoa ere erabil daiteke karga-korrontea automatikoki murrizteko etxeko beste karga handiak daudenean.
G: AMPPAL hormako AC kargagailuak bateragarriak al dira ibilgailu elektriko guztiekin?
E: AMPPAL horman muntatutako AC kargagailuak bateragarriak dira 2 motako konektore baten bidez AC kargatzen duten ibilgailu elektriko guztiekin, hau da, estandarra Europan eta CCS hornitutako ibilgailu gehienentzat mundu osoan. 1 motako konektoreen bertsioak eskuragarri daude SAE J1772 estandarra erabiltzen duten ibilgailuentzat, hala nola eredu zaharrago edo inportatutako batzuk. Kargatze-prozesua nazioarteko estandarrek arautzen dute, beraz, konektore fisikoa bat datorren bitartean, kargagailuak eta ibilgailuak korronte eta tentsio egokiak automatikoki negoziatuko dituzte. Ibilgailu batek gehienezko AC karga-tasa kargagailuaren irteera baino txikiagoa badu, kargagailuak tasa baxuagoa emango du.
G: Zer ezaugarri adimendun dituzte AMPPAL hormako AC kargagailuek?
E: AMPPAL horman muntatutako AC kargagailuek Wi-Fi eta Ethernet integratuak dituzte, aukerako 4G zelula-konektibitatearekin. AMPPAL aplikazioaren bidez, erabiltzaileek kargatzeko saioak programatu ditzakete elektrizitate-tarifa baxuagoei etekina ateratzeko, denbora errealeko potentzia kontrolatzeko, denboran zehar energia-kontsumoaren jarraipena egiteko eta RFID txartelak erabiliz sarbidea kontrolatzeko. Merkataritza-ereduek OCPP 1.6J onartzen dute, fakturaziorako, urruneko diagnostikorako eta karga kudeatzeko hirugarrenen karga-kudeaketako plataforma batean integratzeko aukera emanez. Kargagailuaren firmwarea airean egunera daiteke, eta komunikazio guztiak enkriptatzen dira erabiltzailearen datuak babesteko.
G: Zer segurtasun-babes daude AMPPAL horman muntatutako AC kargagailu batean?
A: AMPPAL horman muntatutako AC kargagailuek babes-geruza ugari dituzte. Gainkorrontearen babesak kargagailuak zirkuituak jasan dezakeena baino korronte gehiago ateratzea eragozten du. Gaintentsioaren eta azpitentsioaren babesa sarearen anomalien aurka babesten du. Lur-matxurak hautemateak eta hondar-korrontea hautemateak deskarga elektrikoetatik babesten du. Surge babesak elektronika tentsio-puntuetatik babesten du. Tenperatura-sentsoreek irteera murrizten dute kargagailua gehiegi berotzen bada. TN-C-S lurreratzeko sistemetarako, PEN akatsak hautemateak karga deskonektatzen du lurra babeslea eta eroale neutroa galtzen badira. IP65 itxiturak hautsaren eta uraren aurkako babesa gehitzen du, eta IK10 kalifikazioak kolpeetatik babesten du. Ezaugarri hauek elkarrekin funtzionatzen dute kargagailua barruko zein kanpoko erabilerarako segurua izan dadin.
G: Kudeatu al ditzaket horman muntatutako AC kargagailu bat toki bakarrean?
E: Bai, AMPPAL horman muntatutako AC kargagailu bat sare gisa taldekatu eta kudeatu daitezke. Bi EV dituen etxebizitza batean, bi kargagailuak AMPPAL aplikazioko kontu batetik kontrola daitezke. Merkataritza edo unitate anitzeko egoitza-ezarpenetan, OCPP 1.6J-k kudeaketa-sistema zentral bat gaitzen du unitate bakoitza kontrolatzeko, sarbide-maila desberdinak ezartzeko eta urruneko berrezarpenak egiteko. Kargagailu anitzetan kargaren kudeaketak korronte osoa guneko hornidura erabilgarritik gainditzea eragozten du. Hau bereziki baliotsua da etxebizitza-eraikinetan, lantokietan eta flota-biltegietan, non hainbat ibilgailuk aldi berean kargatu behar izan dezaketen.
G: Nola desberdintzen da horman muntatutako AC kargagailu bat DC kargagailu azkar batekin?
A: Horman muntatutako AC kargagailu batek korronte alternoa ematen dio ibilgailuaren barneko kargagailuari, eta horrek bateriarako korronte zuzena bihurtzen du. AC kargagailuek normalean 3,7 kW eta 22 kW arteko potentzia-mailetan funtzionatzen dute, eta hainbat ordutan kargatzeko egokiak dira. DC kargagailu azkar batek ibilgailuaren barneko kargagailua saihesten du eta korronte zuzena askoz ere potentzia handiagoarekin ematen du, sarritan 50 kW eta 350 kW, %80ko karga ahalbidetzen du 20 eta 40 minututan ibilgailu bateragarrientzat. Hormako AC horman muntatutako unitateak askoz garestiagoak dira erostea, instalatzea eta funtzionatzea, eta tentsio gutxiago jartzen diote bateriari maiz kargatzean. Etxean edo lanean egunero erabiltzeko, horman muntatutako AC kargagailu bat da ia beti aukera praktiko eta ekonomikoena.
G: Zer mantentze-lan behar du AMPPAL hormako AC kargagailu batek?
A: Mantentze-baldintzak gutxienekoak dira. Kargagailua aldian-aldian ikuskatu behar da kablean, konektorean eta itxituran kalteak ikusten dituen. Konektore-pinak garbi eta lehor mantendu behar dira, eta kablea kako integratuan gorde behar da erabiltzen ez denean. Panel elektrikoko kanpoko RCD edo RCBO tokiko araudiaren arabera probatu behar da, normalean sei hilean behin. AMPPALek urtean behin ikuskapen profesional bat egitea gomendatzen du ingurune gogorretan funtzionatzen duten merkataritza-instalazio edo unitateetarako. Firmwarearen eguneraketak urrunetik ematen dira aplikazioaren edo OCPP plataformaren bidez, beraz, normalean ez da zerbitzu fisikorik behar.
