OEM zatitutako DC kargagailuak EV kargatzeko soluzio pertsonalizatuetarako

Ibilgailu elektrikoen adopzioa sare publikoetan, flota-biltegietan eta merkataritza-propietateetan bizkortzen den heinean, karga-azpiegituren muga fisikoek inoiz baino azterketa handiagoa jasotzen dute.Zatitutako DC kargagailuakPotentzia bihurtzeko armairua banatzaile-unitatetik bereizten duen ingeniaritza-ikuspegi bereizia adierazten du. Konfigurazio horri esker, instalatzaileek beroa sortzen duten elektronika astunak jar ditzakete gune publikoetatik urrun, kargatzeko puntua trinko, isil eta erraz mantentzen duten bitartean. AMPPAL-ek arkitektura hau potentzia handiko irteera, hedapen malgua eta komunikazio sendoa orekatzen dituen produktu-familia bat bihurtu du, merkataritza-ingurune zorrotzetarako.

Ibilgailu elektrikoen kargatzeko merkatua AC horma-kutxa soiletatik haratago joan da. Potentzia handiko DC kargatzeak 120 kW eta 360 kW etengabe eman ditzaketen ekipoak eskatzen ditu, eguraldi gogorrari, maiz kableen manipulazioari eta 24 orduko funtzionamenduari eusten dioten bitartean. Zatitutako diseinuak bi bloke funtzional isolatuz lortzen du: energia-armairua eta banatzailea. Potentzia-armairuak AC sarrerako babesa, zuzengailu moduluak, DC bus banaketa eta kontrolagailu nagusia ditu. Banagailuak kargatzeko kablea, konektorea, erabiltzailearen pantaila, RFID irakurgailua eta larrialdi-geldia ditu. Horien artean, DC bus blindatu bat dago, potentzia eta kontrol seinaleak bereizita mantentzen dituena. AMPPALek elementu horiek guztiak barnean eraikitzen ditu, produktu sorta osoan bateragarritasuna bermatuz.

AMPPAL Split-Type DC kargagailuak: Deep Dive teknikoa eta aplikazio-parametroak

AMPPAL motako DC sistemak erabilera handiko inguruneetarako diseinatuta daude, hala nola autobideko zerbitzu plazak, flota biltegiak, aireportuetako aparkaleku egiturak eta txikizkako kargatzeko guneetarako. Produktu-lerroak lau potentzia nagusi hartzen ditu, bakoitza guneko potentzia erabilgarritasun eta ibilgailuen errendimendu-baldintza desberdinetarako diseinatuta. Hurrengo ataletan serieak definitzen dituzten ezaugarri elektrikoak, mekanikoak eta komunikazioak zehazten dira.

Oinarrizko zehaztapen elektrikoak

• Sarrerako tentsio-tartea: 380–480 V AC ±% 15, trifasikoa, 50/60 Hz
• Sarrerako potentzia-faktorea: ≥0,99 karga osoan
• Distortsio harmoniko osoa (THD): ≤%5 sarrerako tentsio nominalean
• Irteerako tentsio-tartea: 200-1000 V DC, 400 V eta 800 V-ko bateria-plataformetarako egokia
• Irteera-korrontea: 0-250 A etengabeko banagailu bakoitzeko, 500 A-ko likido-hoztutako irteera aukeran 240 kW eta 360 kW konfigurazioetan
• Tentsioaren zehaztasuna: ±% 0,5 irteerako eremu osoan
• Korrontearen zehaztasuna: ±% 1 30 A-tik gorako irteera-korronteetarako
• Erreserbako energia-kontsumoa: ≤25 W banagailurako, ≤50 W energia-armairurako
• Eraginkortasun gorena: ≥95,5%, moduluaren konfigurazioaren eta giro-tenperaturaren arabera
• Potentzia-moduluaren eraginkortasuna: ≥96% karga erdian, ≥95% karga osoan
• Potentzia partekatzeko granularitatea: 12,5 kW-ko urratsak armairu berera konektatutako hornigailuen artean
• DC bus tentsio erorketaren konpentsazioa: automatikoa kablearen luzeraren eta korrontearen arabera

Zatitutako DC kargagailuen seriearen parametroen taula

Parametro mekanikoak eta instalazioak

• Potentzia-armairuaren neurriak (H×W×D): 1.800 mm × 800 mm × 600 mm ASDC120-rako; 2.000 mm × 900 mm × 800 mm ASDC180, ASDC240 eta ASDC360
• Banagailuaren neurriak (H×W×D): 1.650 mm × 500 mm × 260 mm
• Potentzia-armairuaren pisua: 350 kg-tik 680 kg-ra, potentzia-potentziaren eta moduluen kopuruaren arabera
• Banagailuaren pisua: 65 kg-tik 120 kg-ra, kablearen luzeraren eta hozteko aukeraren arabera
• Muntaketa: lurrean zutik, aingura-torlojuekin bai armairurako bai banagailurako; horman muntatzeko banagailuaren aukera eskuragarri dago
• Kablearen luzera potentzia-armairutik hornigailura: 5 m-tik 100 m-ra AMPPAL DC bus kable blindatuekin
• Banagailua kargatzeko kablearen luzera: 3,5 m, 5 m edo 7,5 m; hozte likidoarekin eskuragarri dauden kable luzeagoak
• Zarata maila: ≤65 dB(A) 1 m-ra potentzia-armairurako; ≤55 dB(A) banagailurako
• Bandalarekiko erresistentzia: IK10 banagailuaren aurrealdeko panelean eta larrialdietarako gelditzeko botoian
• Zimentazioaren eskakizuna: hormigoizko estalki laua, 25 N/mm²-ko gutxieneko konpresioarekin

Babes, Segurtasun eta Komunikazio Ezaugarriak

• Sarrerako babesa: gaintentsioa, azpitentsioa, fase-galera, gainkorrontea, 2 motako babesa 40 kA-tan.
• Irteera babesa: gainkorrontea, zirkuitulaburra, gaintentsioa, alderantzizko polaritatearen detekzioa, isolamenduaren monitorizazioa
• Lurraren matxura babestea: 30 mA AC eta 6 mA DC hondar-korrontearen monitorizazioa IEC 61851-1-ren arabera.
• Tenperaturaren monitorizazioa: sentsore independenteak potentzia-moduluetan, potentzia-armairuan, banagailuan, konektore-kontaktuetan eta likido-hozte-begiztan
• Larrialdi-geldialdia: botoi fisikoa banagailu bakoitzean eta urruneko geldialdia kudeaketa sistemaren bidez
• Erabiltzaileen autentifikazioa: RFID, NFC, mugikorreko aplikazioaren QR kodea, aukerako kreditu-txartelen irakurgailua
• Pantaila: 10,1 hazbeteko industria-mailako koloreko ukipen-pantaila, distiraren aurkako estaldurarekin eta eskularruak errespetatzen dituen erantzunarekin
• Sare-konektibitatea: Ethernet, 4G LTE, Wi-Fi, aukerako SIM bikoitza mugikor konexio erredundanteetarako
• Backend integrazioa: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, aukerako ISO 15118 Plug & Charge
• Firmwarearen eguneratzea: airean zehar AMPPAL hodeiko plataformaren bidez edo USB lokalaren bidez
• Diagnostikoak: urruneko akatsen berri ematea, abiaraztean auto-proba, gertaeren erregistroa gordetzea 100.000 sarrera denbora-zigiluarekin
• Zibersegurtasuna: TLS 1.3 enkriptatzea, suebakiaren arau konfiguragarriak, abio segurua eta sinatutako firmware paketeak

Zatitutako Arkitekturarako Inplementazio Eszenario Ohikoak

• Erregai uharteetan leku mugatua duten autobideko zerbitzu-eremuak eta ikus-markaren baldintza zorrotzak
• Lurpeko aparkalekuak, non bakarreko unitateetatik beroa errefusatzea aireztapen-ahalmenak mugatuta dagoen
• Elektrizitate-gela nagusiaren ondoan kokatutako potentzia-armairu zentral batetik elikatzen diren hornigailu anitzekin flota-biltegiak
• Merkataritza-guneak eta ostalaritza-guneak, non publikoari begira dauden hardwareak trinkoak eta isilak izan behar dituen
• Lehendik dauden guneak elektrizitate-berrikuntzak jasaten ari diren, non elektrizitate-armairuak instalatu daitezkeen gela mekanikoetan eta banatzaileak gehitzen dira.
• Kostaldeko edo industria-inguruneak, non elektronika sentikorrak aire korrosibotik edo hautsez betetakotik urrunagotik urruntzeak mesede egiten diote

Zatitutako DC kargagailuei buruzko maiz egiten diren galderak

Zer da zatitutako DC kargagailu bat eta zer desberdina da bat-bateko unitate batetik?

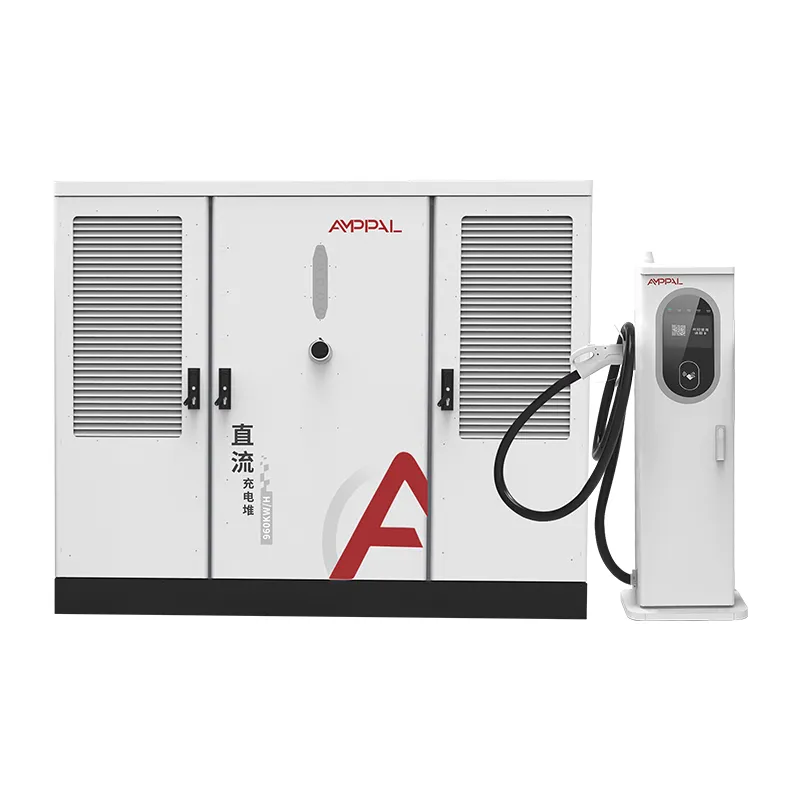

Zatitutako DC kargagailu batek potentzia bihurtzeko elektronika banagailuaren interfazetik bereizten du. Unitate bakarrean, zuzengailuek, potentzia-moduluak, hozte-ekipoak eta erabiltzaile-interfazeak itxitura bat partekatzen dute, handia, astuna eta termikoki zorrotza izan daitekeena. Banaketa motako sistema batean, potentzia-armairuak AC-DC bihurtzeko moduluak eta babes-gailu nagusiak biltzen ditu, banatzaileak kargatzeko kablea, konektorea, pantaila eta ordainketa-irakurgailua ditu. DC bus blindatu batek lotzen ditu biak. Diseinu horri esker, energia-armairu handia gela mekaniko batean instala daiteke, horma baten atzean edo hain ikusten ez den eremu batean, hornigailu liraina aparkalekuan utziz. Bereizketak hoztea errazten du, erabiltzaileen gertuko zarata murrizten du eta elikadura-armairu bat hornigailu anitzak zerbitzatzeko aukera ematen du.

Zein guneko baldintzek alde egiten dute AMPPAL motako DC kargagailuak bakarrean dauden kargagailuen aldean?

AMPPAL motako DC kargagailuak hobesten dira instalazio-eremuak aireztapen mugatua, zarata-muga zorrotzak edo muga estetikoak dituenean. Lurpeko aparkalekuek sarritan aire-fluxu nahikoa falta dute potentzia handiko ekipo guztietatik beroa xahutzeko; beraz, potentzia-armairua aireztatutako gela batean jartzeak arazoa konpontzen du. Kargatzeko puntua eguraldiaren, gatz-ihindura edo bandalismoaren eraginpean dagoen tokietan osagai sentikor gutxiago dituen hornigailu txikiago baten abantaila da. Aparkalekuen ilara batean karga-puntu bat baino gehiago behar dituzten guneek guztizko kostua murriztu dezakete hainbat hornigailu energia-armairu zentral batera konektatuz. Horrez gain, elektrizitate-gela batetik aparkalekuraino kable luzeak dituen edozein tokik zatitutako arkitektura erabil dezake energia eraginkortasunez bideratzeko, zerbitzu-interkonexioa mugitu gabe.

Nola konektatzen da elikadura-armairua hornigailura, eta zer kable-luzera onartzen da?

AMPPAL motako DC kargagailuek DC bus konexio dedikatu bat erabiltzen dute potentzia-armairuaren eta hornigailu bakoitzaren artean. Konexioa DC potentzia eroale bi, babes lur eroale bat eta kontrol eta egoera seinaleetarako komunikazio kable bat osatzen dute. Konfigurazio estandarrak 100 metro arteko distantziak onartzen ditu, energia-armairua benetako karga-puntutik urrun jartzea ahalbidetuz. Ibilbide luzeagoetarako, AMPPAL ingeniaritza kableen tamaina ebaluatu dezake tentsio jaitsieran eta muga termikoetan oinarrituta. DC bus kableak interferentzia elektromagnetikoak murrizteko blindatzen dira eta kanpoko edo barruko instalazioetarako balio dute. Bi muturretako konektoreak tresna berezirik gabe instalazio eta mantentze azkarrak ahalbidetzen dituzten giltzadun entxufe industrialak dira. Kable guztiak aldez aurretik muntatutako 5 m, 10 m, 20 m, 50 m eta 100 m-ko luzeretan daude eskuragarri, neurri pertsonalizatuak eskatuz gero.

Botere-armairu batek hornitu al ditzake hainbat hornigailu aldi berean?

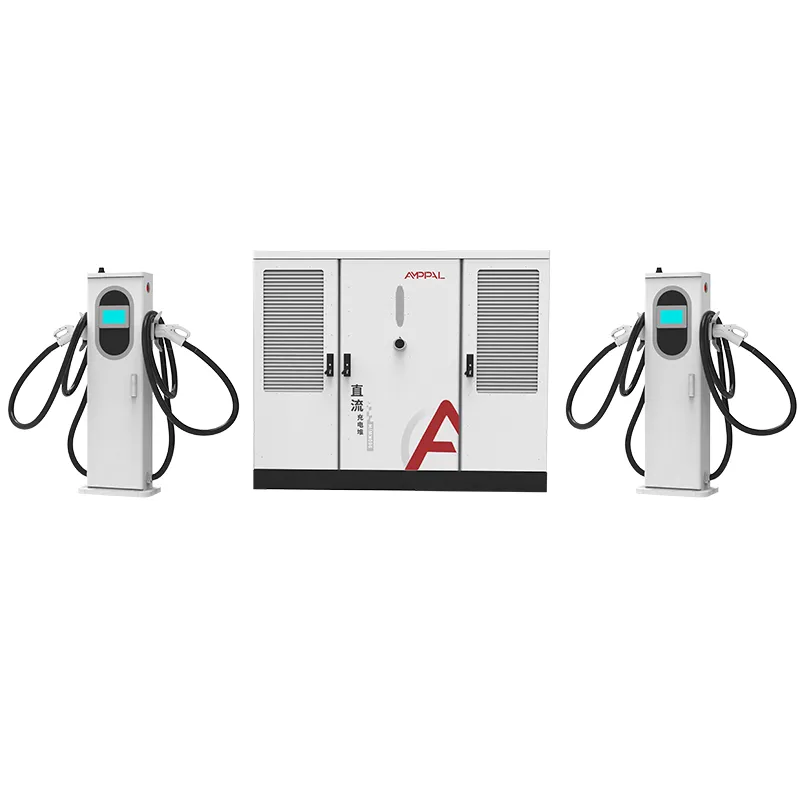

Bai. Zatiketa motako arkitektura potentzia dinamikoa partekatzeko diseinatuta dago. AMPPAL potentzia-armairu bakar batek bi, hiru edo konfigurazio batzuetan gehienez lau dispensagailu onartzen ditu modeloaren arabera. Sistemak erabilgarri dagoen potentzia modu adimentsuan banatzen du konektatutako ibilgailu kopuruaren eta haien bateriaren egoeraren arabera. Adibidez, 240 kW-ko potentzia-armairu batek bi hornigailu dituena 240 kW eman diezazkioke ibilgailu bakar bati, banagailu bakarra aktibo badago. Bi ibilgailu kargatzen ari direnean, sistemak potentzia uniformeki banatu dezake, edo ibilgailu bati lehentasuna eman diezaioke konfiguragarria den politika batean oinarrituta, hala nola, lehen etorria, karga-egoera altuena edo VIP erabiltzaile-egoera. Potentzia partekatzea honek azpiegituren kostua murrizten du eta gorako zerbitzu elektrikoaren erabilera hobetzen du.

Zein abantaila eskaintzen ditu zatitutako arkitekturak mantentze-lanak?

Zatitutako arkitekturak zuzenean hobetzen du zerbitzua. Potentzia-moduluak, kontaktoreak eta hozte-haizagailuak potentzia-armairu zentralean daude, beraz, teknikariek konponketa gehienak egin ditzakete bezeroei begira dauden guneetara sartu gabe edo aparkalekuak blokeatu gabe. Banagailuak osagai aktibo gutxiago ditu, eta horrek karga puntuan eremu-hutsak izateko probabilitatea murrizten du. Ibilgailuaren kolpe edo bandalismo baten ondorioz hornigailu bat hondatzen bada, ordezkapena osa daiteke energia-armairu osoa deskonektatu gabe. AMPPAL-ek potentzia-armairua diseinatzen du beroan alda daitezkeen potentzia-moduluekin, eta huts egin duen modulu bat ordezkatu ahal izateko, gainerako sistemak gaitasun murriztuan funtzionatzen jarraitzen duen bitartean. Urruneko diagnostikoek akats-kodeak identifikatzen dituzte teknikari bat etorri aurretik, konpontzeko denbora murriztuz. Ordezko piezen inbentarioak potentzia-armairuaren kokalekuan finkatu daitezke aparkaleku guztietan baino.

AMPPAL motako DC kargagailuak bateragarriak al dira CCS1, CCS2, CHAdeMO eta GB/T konektoreekin?

AMPPALZatitutako DC kargagailuak CCS1, CCS2, CHAdeMO eta GB/T konektoreen konfigurazioekin eskuragarri daude. Ipar Amerikako eskaintza estandarrak CCS1 barne hartzen du, eta Europa, Ekialde Hurbila eta Asia Pazifikoko eskualdeek CCS2 erabiltzen dute normalean. CHAdeMOk erabilgarri jarraitzen du antzinako ibilgailuentzat, batez ere Japonian eta Europako zenbait lekutan. GB/T Txinako merkaturako eta hala eskatzen duten esportazio proiektuetarako eskaintzen da. Banagailua fabrikan konfiguratu daiteke konektore batekin edo birekin. Konektore bikoitzeko hornigailu batek CCS eta CHAdeMO edo CCS1 eta CCS2 konbina ditzake eskualdeko eskakizunen arabera. Konektore motak ez dio energia-armairuaren diseinuari eragiten, beraz, AMPPAL motako sistema bat beste eskualde batean birmolda daiteke banatzailea ordezkatuz edo kable-multzoa aldatuz. Konektore guztiek IEC 62196, ISO 15118 eta CHAdeMO 2.0 zehaztapenak betetzen dituzte.

Nola kudeatzen da kudeaketa termikoa giro-tenperatura altuetan eta likidoz hoztutako kableekin?

AMPPAL zatitutako DC kargagailuek hiru mailatako kudeaketa termikoaren ikuspegia erabiltzen dute. Lehenik eta behin, energia-armairuak bolumen handiko aire-hozte behartua erabiltzen du tenperatura kontrolatutako haizagailuaren abiadurarekin. Aire sarrerako iragazkiek hautsa eta hondakinak sartzea ekiditen dute, eta barruko aire bafleek potentzia-moduluen hozte-bidea kontrol-elektronikatik bereizten dute. Bigarrenik, potentzia-moduluak banaka kontrolatzen dira, eta sistemak dotoreki murrizten du sarrerako airearen tenperatura 45 °C gainditzen badu, funtzionamendu segurua 55 °C arte mantenduz. Hirugarrenik, 500 A irteera duten konfigurazioetarako, banagailuak kargatzeko kableak eta konektoreak begizta itxiko hozte-sistema likidoa erabiltzen dute. Hozgarria hornigailuaren barruko hozte-unitate batetik zirkulatzen da kablearen eta konektorearen bidez, eta beroa zuzenean kentzen du kontaktu-interfazean. Horri esker, korronte handiko etengabeko kargatzea ahalbidetzen da IEC 61851-23-k zehaztutako segurtasun-tenperatura-mugak gainditu gabe. Hozte likidoaren unitatea zigilatuta dago eta ez du eremua bete behar funtzionamendu arruntean; hozte-maila eta tenperatura urrunetik kontrolatzen dira.

Zein komunikazio protokolo eta backend integrazioa onartzen dira?

AMPPAL motako DC kargagailuek OCPP 1.6J eta OCPP 2.0.1 onartzen dituzte estandar gisa, karga-sareen kudeaketa sistema nagusi guztiekin integratzea ahalbidetuz. Modbus TCP erabilgarri dago eraikinen energia kudeatzeko eta automatizazio industrialaren integraziorako. 240 kW eta 360 kW irteerak dituzten modeloek ISO 15118 hardwarerako prest dagoen funtzionaltasuna ere onartzen dute, CCS konektoreetan Plug & Charge barne. Sarean integratzeko, kargagailuek eskaerari erantzuteko seinaleei erantzun diezaiekete OpenADR bidez eta tokiko kargaren kudeaketa ezar dezakete eraikinaren energiaren erabilgarritasunaren arabera. Sareko konektagarritasun aukeren artean, Ethernet, 4G LTE eta Wi-Fi daude, SIM bikoitzeko laguntzarekin konexio mugikor erredundanteetarako. AMPPAL hodeiko plataformak urruneko monitorizazioa, firmware eguneraketak, energia-txostenak eta erabiltzaileen kudeaketa eskaintzen ditu. Komunikazio-interfaze guztiak energia-armairuan daude eta baimenik gabeko sarbideetatik babestuta daude enkriptatutako protokoloen eta suebaki konfiguragarrien arauen bidez.
