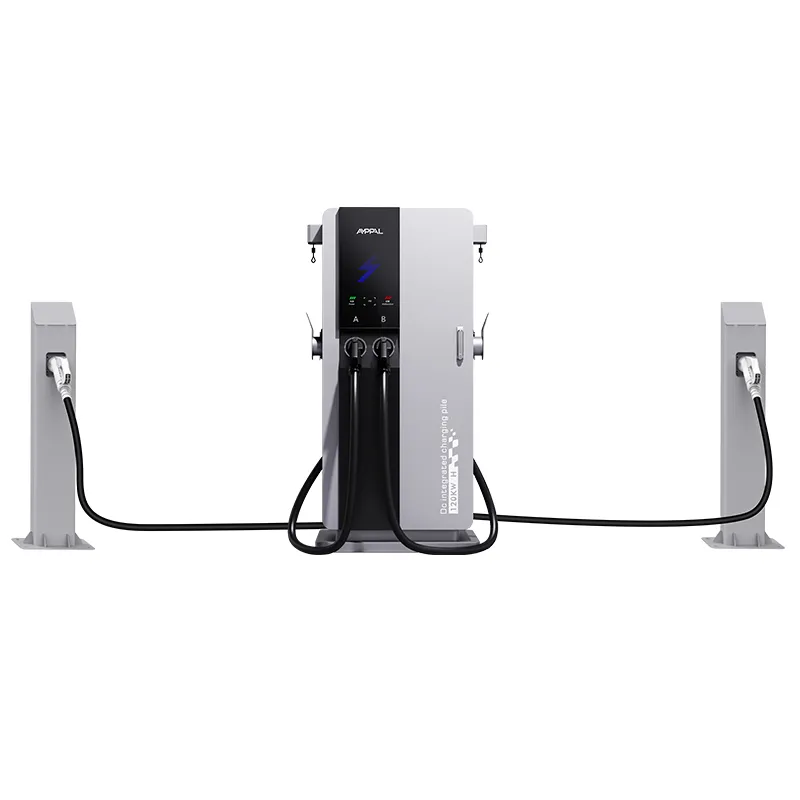

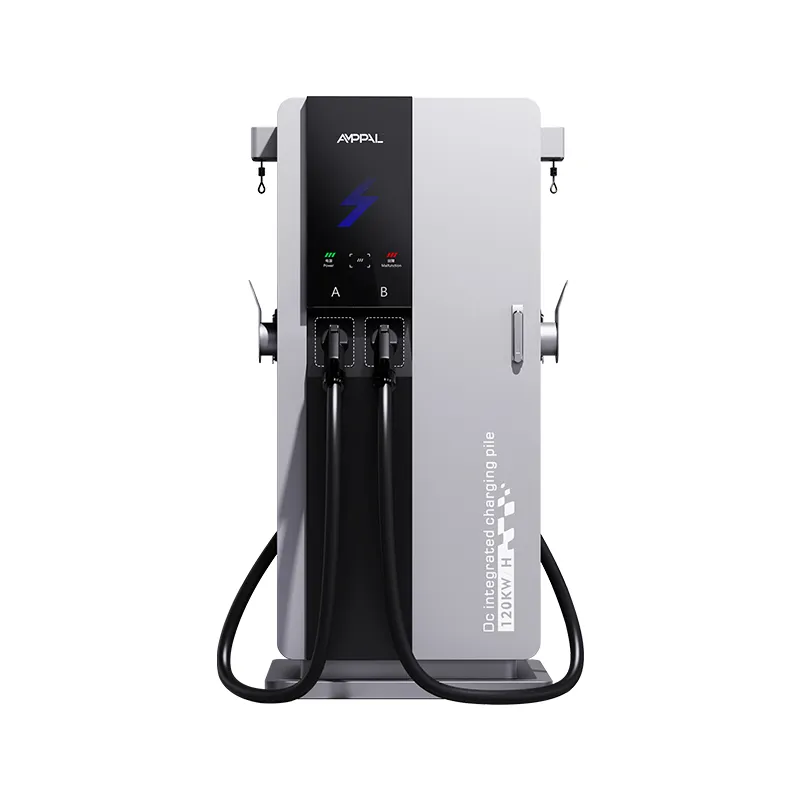

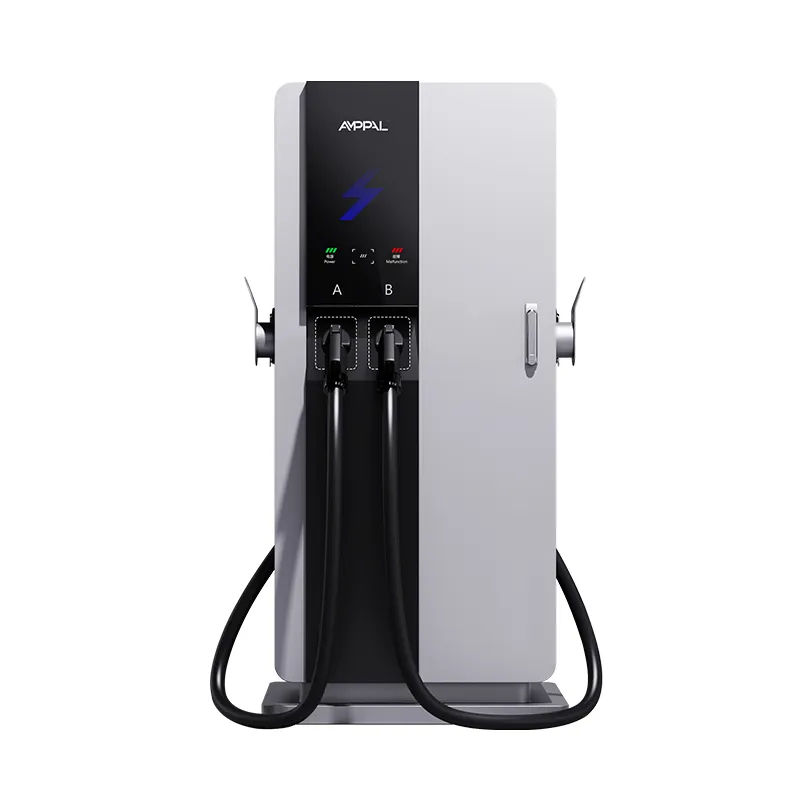

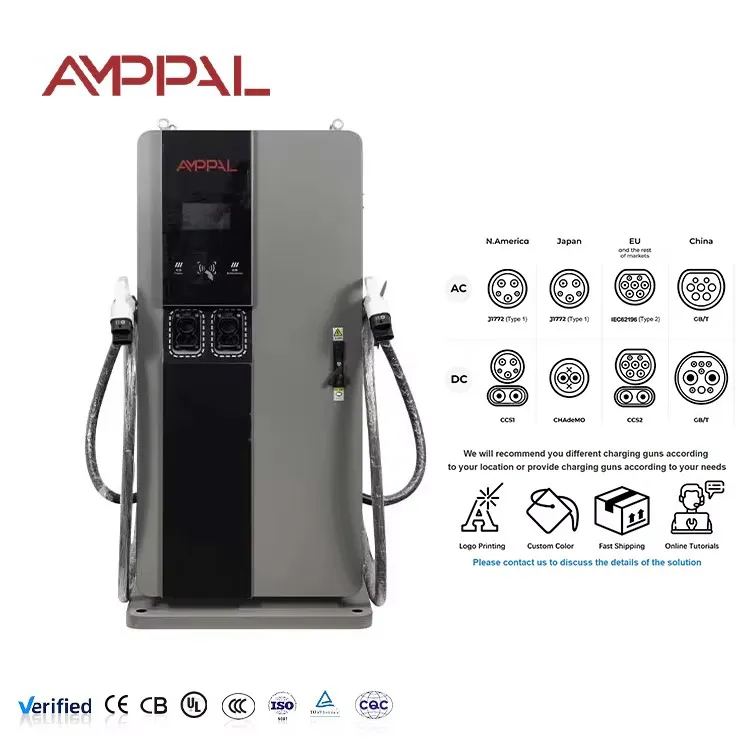

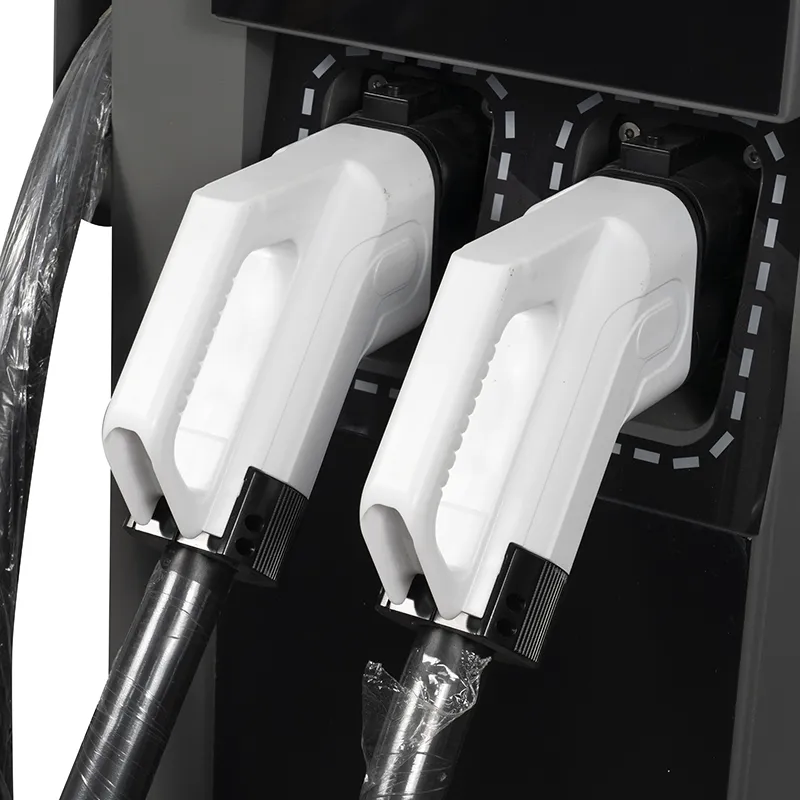

160 kW-ko abiadura handiko DC EV kargagailu integratua autobus eta flota kargatzeko

160 kW 750 mm-ko zabalerako dorre batean sartzea bero-arazo bat da lehenik

Edonork 160 kW-ko moduluak sar ditzake armairu handi batean; gogorrena ate baten zabalera duen dorre batean egitea da. AF-DC-160-Y-B-O-3/4/5-H-k 1700 mm-ko altuera du 750 × 550 mm-ko oinarri batean eta 160 kW-ko zuzengailu-etapa bat dauka behartutako aire hoztean - ez begizta likidorik, ez hozgailurik, ez hozte-inbentariorik.

Ingeniaritza galdera ez zen inoiz moduluak existitzen diren ala ez: hondakin-beroa gorputz horren txiki batetik nola eraman, aire-fluxua ito gabe edo elektronika prestatu gabe da. Erantzuna airearen bide bertikala, moduluen kokapen mailakatua eta hardwarea muturreko beroan babesten duen logika txikiagotzea da.

Baldintza normaletan, unitateak 160 kW-ko balorazio osoa ematen du, eta bere egoera termikoaren berri ematen du OCPPren gainean, operadoreek arazoak ikusten dituzten akatsak izan baino lehen.

160kW trinkoa posible egiten duten aukera termikoak

Hozte-bide bertikala: airea albo-hartuneetan sartzen da eta goitik irteten da, beraz, beroa aire-fluxuarekin batera igotzen da barruan pilatu beharrean.

Moduluen diseinu mailakatuak tximinia efektua sortzen du; modulu bakoitzak bere hartune-eremua lortzen du bere bizilagunei airea lortzeko borrokatu beharrean.

Tenperaturak bultzatutako haizagailuaren kontrola: haizagailuak karga baxuan eta arrapaladan bakarrik gelditzen dira beroak eskatzen duenean, eta horrek funtzionamendu normala isiltzen du.

Argitaratutako kurba batekin derating logika: irteerak gutxitu egiten du muturreko berotasunean itzali beharrean, eta tenperaturak jaisten direnean berreskuratzen du.

-25 °C eta +50 °C arteko funtzionamendu-tarte osoak 160 kW-ko kalifikazioa mantentzen du baldintza normaletan, ez bakarrik 20 °C-tan laborategian.

Ez dago likido-begiztarik isurtzeko: behartutako aireak hozgarria, ponpa eta mahuka hutsegite moduak guztiz kentzen ditu.

Zehaztapen Teknikoak

AF-DC-160-Y-B-O-3/4/5-H-ren fabrikako zehaztapenak zehazki bidalitako moduan.

160kW trinkoak mantentzea lortzen duen gune zorrotzak

Karga azkarreko hiriko txokoak: 160 kW-ko saioak aztarna txikian, zatiketa sistema bat inoiz egokituko ez den lurretan.

Autobidearen ondoko txikizkako merkataritza: 15-30 minutuko geldialdi laburrak ordu osoko itxaron nahi ez duten gidarientzat.

Enpresako aparkalekuak: langileen ibilgailu elektrikoen buelta azkarra bilera eta txanda artean.

Aireportuko eta geltokietako uzteko eremuak: fakturazio handia oinatz trinkoan, koipearekin.

Flota-parkeak 60-80 kW-tik eguneratzen dira: aparkaleku kopuru beretik energia gehiago txanda bakoitzeko.

Aire-fluxua, derating-a eta -25 °C eta +50 °C arteko irteera-kurba

Hoztea behealdean hasten da: alboko bi harguneek airea moduluen aurrealdeetan zehar banatzen duen plenum bat elikatzen dute, eta goian muntatutako haizagailuek aire epela ateratzen dute. Barne-hodiek tamaina dute, beraz, modulu-lerro bakoitzak fluxu berdina ikusten du gutxi gorabehera: armairu txikien hutsegite klasikoa ilara bero bat da, eta hodiaren geometria hori saihesteko existitzen da.

Derating kurba bat da, ez itsaslabarra. -25 °C eta 40 °C inguru bitartean unitateak bere 160kW osoa ematen du; hortik gora, irteera pixkanaka jaisten da elektronika babesteko, gero atzera igotzen da tenperatura jaisten den heinean. Kurba eskuliburuan inprimatuta dago, beraz, zure klimarako diseinatu dezakezu asmatu beharrean.

Telemetria termikoa OCPPren bidez isurtzen da: sarrerako tenperatura, moduluaren tenperatura eta haizagailuaren abiadura urrunetik ikusten dira, beraz, blokeatutako iragazkia erregistroetan agertzen da akatsa izan baino lehen. Gaitasun bakar horrek gure zerbitzuko ingeniariei guneko bisita gehiago aurreztu ditu unitateko beste edozein eginbide baino.

Diseinu Termikoa frogatzen duten proba-erregimenak

Mota probak unitatea 160 kW-tan exekutatzen du 50 ° C-ko ganbera baten barruan, derating kurba muturreraino balioztatzeko.

Karga-proban egindako irudi termikoak modulu-lerro bakoitzean puntu beroak egiaztatzen ditu unitatea bidali aurretik.

96 orduko gatz-espraia itxituran, sarrerako parrillak barne.

48 orduko produkzioa erretzeko zikloak kargatzeko mailak haizagailuaren kontrola bere gama osoan erabiltzeko.

Bibrazio-probak modulu-muntaietan eta haizagailu-multzoetan entregak eta gune zakarra maneiatzeko bizirik irauteko.

Moduluak -30 °C-tik +55 °C bitartekoak dira barnean; unitate osoa -25 °C eta +50 °C artean zehazten da.

3-Series 160kW eraikitzea: moduluak, hodiak eta momentua

1. urratsa. Altzairuzko xafla laser bidez profilatuta dago eta oskola robot bidez soldatutakoa da, aire-fluxuaren irekidurak eragiketa berean moztuta.

2. urratsa. Konformazioa TRUMPF balaztak gertatzen dira; ondoren, oskola aurrez tratatu, estali eta ondu egiten da.

3. urratsa. Barne-hodien muntaia lehenik instalatzen da - elektronika baino lehen - aire-fluxuaren bideak beste guztia definitzen duelako.

4. urratsa. Modulu zuzentzaileak lerro mailakatuetan muntatzen dira konposatu termikoarekin eta momentu kontrolatutako torlojuekin.

5. urratsa. AC sarrerako etapa eta gainditze babesa AC linean kableatzen dira.

6. urratsa. HMI, kontrolagailua eta haizagailu-matrizea DC linean instalatuta eta kableatzen dira.

7. urratsa. 160 kW-ko karga-probak tenperaturak, aire-fluxua eta unitate bakoitzeko eraginkortasuna erregistratzen ditu.

8. urratsa. 48 orduko erretzea, gero azken ikuskapena; bidalketa metatuek milioi bat unitate gainditu zuten 2024an.

160 kW trinko bat zehaztu aurretik: egiaztatu hiru gauza hauek

Lehenik eta behin, elikadura. 160 kW-ak 380 V-tan 240 A gutxi gorabehera fase bakoitzeko marjina baino lehen, berretsi zerbitzua gure gune-datuen zerrendarekin. Guneak hori hornitu ezin badu, unitatea gutxitu egingo da edo astindu egingo da, eta erabili ezin duzun energiagatik ordaindu duzu.

Bigarrena, klima. Argitaratutako derating kurbak 45 °C-ko udan zer espero behar den esaten dizu; 50°C-tik gorako guneek likidoz hoztutako barrutiari buruz hitz egin beharko ligukete, behartutako aireak bere mugak dituelako eta argi eta garbi esango dugu.

Hirugarrena, sarrerako sakea. Eskuliburuak alboko harguneen inguruan espazio librea zehazten du, eta izkina batean ziriatuta dagoen dorre bat berotu eta gutxitu egingo da gehien behar duzunean. Eta kamioiak kargatzeko orduetan 160 kW-ko energiari eusten bazaio, armairu handiagoa edo zatitutako sistema da aukera zintzoa.

Zergatik AMPPAL-en 160kW trinkoak kutxa handiagoa gainditzen du gune askotan

3 Serieko gainerako 750 × 550 mm-ko pad bera, beraz, 160 kW-ra igotzeak ez du obra zibil berririk esan nahi.

Aire hozte hozgarririk gabeko inbentariorik gabe, ponparen mantentze-lanik gabe eta ihes-arriskurik gabe - benetako abantaila bat hautsez betetako merkatuetan, non hozte-begizta bat hautsi behar den beste gauza bat.

15-20 laneguneko entrega marrazkia onartu ondoren; MOQ edukiontzi batetik.

CE, TUV, UL eta CB ziurtagiriak aurrekontuarekin batera.

Telemetria termikoa urrunetik ikusgai, 200 geltoki baino gehiago zuzentzen dituen talde batek babestuta.

160 kW-ko dorrea sortu eta garraiatzea elektronika sentikorrekin

160 kW-ko Abiadura Handiko DC EV Kargagailu Integratua Autobusak eta Flotak kargatzeko 1700 mm-ko gorputzerako tamainako altzairuzko marko kaxa batean tente bidaltzen da, haizagailuen irteeraren eta HMIaren inguruan barne betegarriarekin. Konektorea eta kablea kutxa barruko kutxa betegarri batean bidaiatzen dute.

Kutxek zuzeneko manipulazio-markak dituzte soilik, eta karga-planak aurrekontuarekin batera doa edukiontzi-plana eskaerarekin bat etortzeko. LCL probako bidalketak eskaeraren arabera antolatzen dira.

Baldintzak FOB Ningbo edo CIF dira helmugara. Faktura, ontziratze-zerrenda, garraio-agiria, jatorri-ziurtagiria eta proba-txostenak kargatu eta 3 laneguneko epean ematen dira.

Unitate Termiko-Kritiko trinkorako zerbitzua eta ordezkoak

2 urteko berme estandarra moduluak, haizagailuak eta kontrolagailua estaltzen dituena.

Fan kitak eta moduluen ordezkoak 5 laneguneko epean bidaltzen dira.

Erregistro termiko urruneko berrikuspena: blokeatutako iragazkia edo huts egiten duen haizagailu bat antzeman dezakegu unitatea piztu aurretik.

Iragazkiak ordezkatzeko egutegia eskuliburuarekin batera hornitzen da, hautsez betetako inguruneetarako egokituta.

Firmwarearen eguneraketak aire bidez, haizagailuen kontrola eta murrizketa hobekuntzak barne.

Hozte-bidea babesten duten instalazio-oharrak

Okerra: alboko harguneak landagailuekin edo seinaleztapenarekin blokeatzea. Eskuinean: eduki eskuliburuko sake-zonak garbi uneoro.

Okerra: erregistroetako iragazkiaren abisua alde batera utzita. Eskuinean: garbitu edo ordeztu iragazkia ordutegian, derating kurba horren araberakoa baita.

Okerra: dorrea jarriz bere ihes beroa zuzenean bizilagun baten hargunera sartu dadin. Eskuinean: banatu dorreak, unitate baten irteerak beste unitate baten sarrera ez elikatzeko.

Okerra: 160kW espero dira 48°C-ko bero-boladan. Eskuinean: erabili argitaratutako derating-kurba muturreko egunetarako saioaren itxaropenak ezartzeko.

Okerra: zaleak apurtuta daudela suposatuz isilik daudelako. Eskuinean: karga baxuko haizagailu isilak diseinua funtzionatzen du; zarata beroarekin bakarrik igotzen da.

Ingeniarien Iritzia 160kW konpaktua zelaian

Almaty-n, Kazakhstanen, biltegietako ingeniari batek hiru dorre zuzentzen ditu bidalketa-flota baterako. Neguko tenperaturak unitatearen baloraziotik behera jaisten dira, baina kargagailuek saio osoak eman dituzte bi negutan zehar, programatutako iragazkien aldaketarekin soilik; kexa da ukipen-pantaila motela eskularru lodiekin erantzuten duela.

Bakuko (Azerbaijango) gasolindegiko operadore batek dorre bat instalatu zuen 2025ean. Lehiakide baten 160 kW-ko armairuarekin alderatzen du oinatz bikoitza duena, eta aire-fluxuaren diseinuak 40 °C-ko udan eusten du; kexua da goiko ihesak hautsa irabiatzen duela ondoko ponparen uharte batera, beraz, deflector txiki bat gehitu dute.

Dubaiko (EAU) merkataritza-zentroko ingeniari batek aire girotua duen badia estali batean zuzentzen du unitatea. Barruko giro freskoari esker, makinak udan ere irteera osoa edukitzen du, eta eraikinaren barruko haizagailuaren zarata nahikoa baxua izaten da goiko txikizkako solairurako; haien eskaera bakarra urruneko erregistro termikoetarako atxikipen epe luzeagoa izan zen.

Ohiko galderak: 160 kW-ko kargagailu trinkoaren errendimendu termikoa

G: Unitateak 160 kW-ko potentzia dauka dorre trinko batean?

A: Bai, giro-baldintza normaletan; Eskuliburuko derating kurbak irteerak muturreko beroan nola jokatzen duen erakusten du.

G: Likidoz hoztuta dago?

A: Ez, behartutako airea da. Horrek hozgarria, ponpak eta ihes-arriskua kentzen ditu, muturreko giroetan derating kurba baten prezioan.

G: Zenbat sakea behar du?

A: Eskuliburuak espazio librea zehazten du alboko harguneen inguruan eta goiko ihesaren gainean, normalean albo bakoitzeko metro baten azpian.

G: Zer gertatzen da 50 °C giroan?

E: Unitateak irteera beherantz egiten du argitaratutako kurbaren arabera itzali beharrean, eta tenperatura jaisten den heinean berreskuratzen du.

G: Zenbat aldiz ordezkatzen dira iragazkiak?

A: 3-6 hilabetez behin gune arruntetan, maizago hautsez betetako inguruneetan; erregistroek aire-fluxua jaisten denean abisatzen dute, eta ordezkapena 15 minutuko lana da.

G: Kamioiak karga ditzake?

A: Bidaiarien ibilgailu elektrikoak eta furgoneta arinak batez ere; Kamioi astuneko ziklo iraunkorrek beroa ateratzen dute orduz, eta likidoz hoztutako gamak hobeto zerbitzatzen ditu gune horiek.

G: Zein da elikadura-eskakizuna?

A: 380V-tan, gutxi gorabehera 240A fase bakoitzeko marjina baino lehen; berretsi zerbitzua gure gune-datuen kontrol-zerrendarekin.

G: Zer barne hartzen du bermeak?

A: Bi urte potentzia-moduluetan, hozte-zaleetan eta kontrol-taulan. Haizagailuak 160 kW-ko armairu trinko baten higadura dira eta estalita daude.
