Energia biltegiratzeko soluzio fidagarrietarako errendimendu handiko edukiontzien ESS

AMPPAL edukiontzi ESSren oinarrizko parametro teknikoak

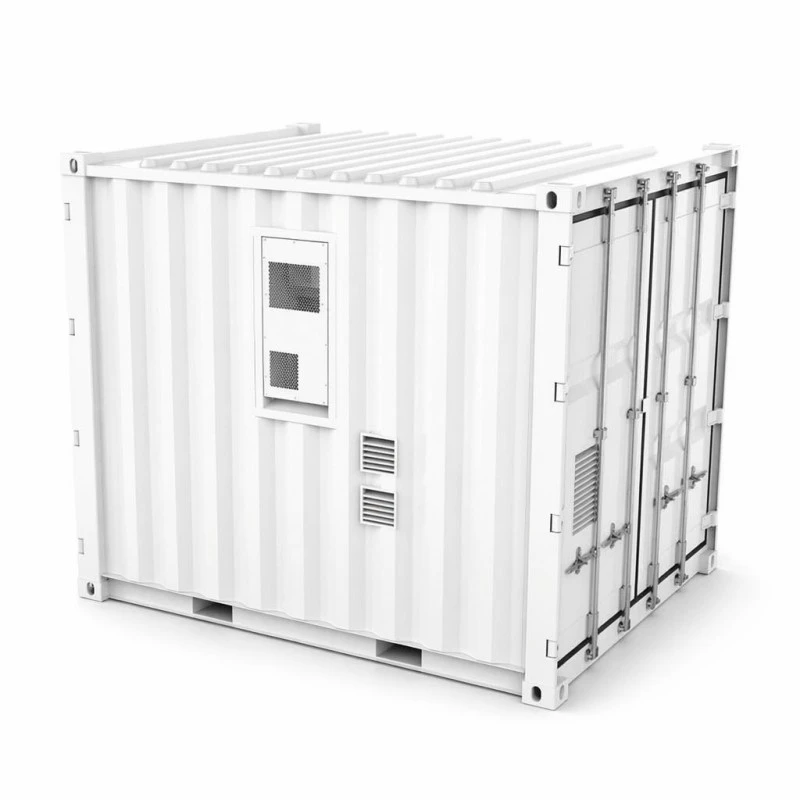

AMPPALModularitatearen eta eskalagarritasunaren inguruan diseinatzen du Container ESS gama. Unitate bakoitza fabrikan muntatu eta probatu da bidali aurretik, hau da, sistema konektatzeko prest iristen da gunera. Beheko gako-parametroek funtzionamendu-esparrua definitzen dute eta proiektuen garatzaileei eredu egokia beren potentzia eta energia-beharretara egokitzen laguntzen diete.

• Potentzia nominalaren barrutia:500 kW-tik 2.000 kW-ra edukiontzi bakoitzeko, paraleloki heda daiteke megawatt anitzeko instalazioetarako.
• Balio energetikoa:1.000 kWh eta 4.000 kWh ontzi bakoitzeko, DC alboko tentsioarekin 1.500 V-ra arte eskatuz gero.
• Bateria Kimika:Litio Burdin Fosfatoa (LFP) zelulak, ziklo-bizitza luzerako, egonkortasun termikorako eta degradazio baxurako hautatuak.
• Joan-etorriko eraginkortasuna:Normalean % 92 eta % 94 arteko akoplamendu arruntaren puntuan, giro-tenperaturaren eta karga/deskarga profilaren arabera.
• Bizitza zikloa:≥ 6.000 ziklo 0,5 C-ko karga/deskargan, deskargaren % 80ko sakoneran eta 25 ° C-ko giro-tenperaturan, bizitzaren amaierako gaitasuna % 70etik gorako atxikipenarekin.
• Funtzionamendu-tenperatura tartea:-20°C eta +55°C giroa, -35°C funtzionamendurako eguraldi hotzeko paketearekin.
• Sarrera babesa:IP54 estandarra itxiturarako, IP65 aukerakoa kostaldeko edo basamortuko inguruneetarako.
• Komunikazio-protokoloak:Modbus TCP, CAN 2.0B, IEC 61850 eta aukerako DNP3 SCADA integratzeko.
• Ziurtagiriak:UL 9540, UL 9540A, IEC 62619, UN38.3, CE eta aukerako NFPA 855 betetzeko dokumentazioa.

Ereduen konparaketa xehatua

AMPPAL Container ESS modelo guztiek bateria kudeatzeko sistema (BMS) arkitektura bera erabiltzen dute, zelula-tentsioa, tenperatura eta karga-egoera modulu mailan kontrolatzen dituena. Horrek oreka zehatza eta akatsak goiz detektatzeko aukera ematen du. Potentzia bihurtzeko sistema (PCS) edukiontziaren barruan bereizitako konpartimentu batean integratuta dago, kableen galerak murrizten eta sarera edo kargara AC konexioa erraztuz.

Baterien moduluak eta rack konfigurazioa

Edukiontzi ESS bakoitzak paraleloan konektaturiko bateria-rack bat baino gehiago ditu helburuko energia-gaitasuna lortzeko. AMPPAL-ek 5,12 kWh-ko energia nominala eta 51,2 V-ko tentsio nominala dituen bateria-modulu estandarizatu bat erabiltzen du. Moduluak seriean konektatzen dira rack baten barruan, sistemaren tentsiora iristeko. Modulu-mailako funtsezko parametroak hauek dira:

• Energia modulua:5,12 kWh
• Tentsio nominala modulua:51,2 V DC
• Moduluaren funtzionamendu-tentsio-tartea:44,8–57,6 V DC
• Moduluaren pisua:47 kg
• Gelaxka mota:LFP prismatikoa, 3,2 V / 100 Ah
• Moduluaren zikloaren bizitza:≥ 6.000 ziklo 0,5 °C-tan, % 80 DoD, 25 °C
• Modulua Komunikazioa:CAN, RS485 isolatua
• Moduluaren babesa:Gehiegizko karga, gaindeskarga, gainkorrontea, zirkuitulaburra, tenperatura gain/behera

20 oineko edukiontzi tipiko batek 10 eta 12 bateria-euskarri ditu, modeloaren arabera. 40 oineko edukiontziak 20 rack jaso ditzake. Rack bakoitzak bateria kudeatzeko unitate independente bat (BMU) barne hartzen du, BMS zentralari jakinarazten diona. Geruzatutako monitorizazio-arkitektura honek fidagarritasuna areagotzen du eta modulu indibidualak beroan trukatzeko aukera ematen du sistema osoa itzali gabe.

Potentzia Bihurtzeko Sistema eta Sareko Integrazioa

AMPPAL Container ESS baten barneko PCSek DC bateriaren energia AC energia bihurtzen du sarearen injekzio edo karga kontsumorako. PCS estandarrak irteera trifasikoa du 400 V AC, 480 V AC edo 690 V AC, eskualdeko sare-kodeen arabera. PCS-k sareak jarraitzeko eta sareak osatzeko moduak onartzen ditu, sistema mikrosareen aplikazioetarako eta abiarazte beltzaren gaitasunerako egokia bihurtuz.

• AC irteerako tentsioa:400 V / 480 V / 690 V, ±% 10 erregulagarria
• Irteerako maiztasuna:50 Hz edo 60 Hz, sentsore automatikoa
• Distortsio harmoniko osoa (THD):<% 3 potentzia nominalean
• Potentzia-faktorearen barrutia:0,99 0,99 atzerapena dakar
• Sarearen euskarriaren funtzioak:Behe-tentsioa (LVRT), goi-tentsioa (HVRT), potentzia erreaktiboa kontrola, maiztasunaren jaitsiera
• Uharteen aurkako babesa:Metodo aktiboak eta pasiboak IEEE 1547 eta UL 1741 arauekin bat datozenak
• Eraginkortasuna:% 98,5 gehienez karga nominalean

Transformadore integratuaren aukerak PCS irteera tentsio ertaineraino igotzen du (adibidez, 13,8 kV, 34,5 kV) sare zuzeneko konexiorako. Honek transformazio-estazio bereizi baten beharra ezabatzen du eta gunearen diseinua errazten du. PCS eta bateria-sistema energia kudeatzeko sistema batek (EMS) koordinatzen ditu, karga/deskarga-programazioak optimizatzen dituena, erabilera-denborako tarifen, eskariaren kargaren edo sorkuntza berriztagarrien aurreikuspenen arabera.

Segurtasun Sistemak eta Kudeaketa Termikoa

Segurtasuna da edukiontzien ESS inplementazio guztietan. AMPPALek zelula mailan hasi eta edukiontziaren itxiturara hedatzen diren babes-geruza anitz integratzen ditu. LFP kimikak berezko egonkortasun termikoa eskaintzen du, 270 °C-tik gorako atalase termikoarekin alderatuta, nikelen oinarritutako kimika batzuen 150-200 °C-rekin alderatuta. Horrez gain, sistemak barne hartzen ditu:

• Bateria Kudeatzeko Sistema (BMS):Hiru mailatako arkitektura zelula, modulua eta rack monitorizatzearekin. BMS-k tentsio-, korronte- eta tenperatura-mugak ezartzen ditu eta akatsen kateak milisegundotan isolatzen ditu.
• Kudeaketa Termikoa:Hozte likidoa eredu handiagoetan estandarra da, eta zelulen tenperatura ± 3 °C-ko hedapena mantentzen du. HVAC behartutako airea unitate txikiagoetan erabiltzen da. Hozte-sistema automatikoki doitzen da denbora errealeko kargaren eta giro-tenperaturaren arabera.
• Suteak hautematea eta itzaltzea:Zona anitzeko ke eta bero-detektagailuek aerosolen sua itzaltzea eragiten dute. Aukerako ur-laino sistemek hozteko eta itzaltzeko ahalmen gehigarria eskaintzen dute. Ontzia suaren konpartimentuetan banatuta dago hedapena saihesteko.
• Leherketaren aireztapena:Presioa arintzeko panelak edukiontzien teilatuan eta ateetan instalatzen dira, NFPA 68 jarraibideen araberako neurriak, gertaera termiko bat gertatuz gero gasa segurtasunez askatzeko.
• Larrialdi geldialdia:Edukiontziaren kanpoaldeko E-stop botoi anitzek berehala deskonektatzen dute bateria PCSetik eta saretik.
• Lurraren matxura babestea:Isolamendu etengabeko monitorizazioak DC eta AC lur-matxurak detektatzen ditu eta alarmak abiarazte atalase konfiguragarrietan.

AMPPAL-ek UL 9540A suaren hedapenaren probak egiten ditu bere edukiontzi ESS unitateetan, zelula bakarreko ihes termiko bat aldameneko moduluetara edo bastidoreetara hedatzen ez dela egiaztatzeko. Proba-txostenak eskuragarri daude proiektuen jabeek eta eskumena duten agintariek (AHJ) baimenak errazteko.

Aplikazio tipikoak

AMPPAL Container ESS plataformak erabilera-kasu askotarako balio du. Hardware bera birkonfiguratu daiteke softwarearen bidez diru-sarreren iturri desberdinetarako, proiektuen garatzaileentzako eta utilitateentzako aktibo polifazetikoa bihurtuz.

• Erabilgarritasun-eskala energia-aldaketa:Karga elektrikoaren prezio baxuko edo gehiegizko sorkuntza berriztagarrien aldietan, deskarga eskaria gailurrenetan. Horrek eguzki- eta haize-zentralen murrizketa murrizten du eta proiektuaren ekonomia hobetzen du.
• Maiztasunaren erregulazioa:100 ms-tik beherako erantzun-denbora azkarrek sistemak zerbitzu osagarrien merkatuetan parte har dezake, maiztasun-erregulazioa eta spinning-erreserbak eskainiz.
• Merkataritza eta Industria Peak Shaving:Murriztu eskariaren kargak, metatutako energia deskargatuz instalazioen kontsumo goreneko leihoetan. EMSak karga-ereduak ikas ditzake eta horren arabera optimizatu bidalketa.
• Mikrosare eta sarez kanpoko laguntza:Konbinatu diesel sorgailuekin edo iturri berriztagarriekin uharte-sare egonkor bat osatzeko. PCS sareak eratzeko moduan funtziona dezake tentsio eta maiztasun erreferentzia ezartzeko.
• Leunketa berriztagarria:Eguzki- edo haize-irteeraren epe laburreko gorabeherak babestu, potentziaren kalitatea hobetuz eta sare ahuletan berriztagarrien sartze handiagoa ahalbidetuz.
• Babeskopia potentzia:Eman etenik gabeko potentzia karga kritikoei sarearen etenaldietan, irla modura transferentziarik gabe.

Instalazioa eta martxan jartzea

Edukiontzi ESS baten abantaila nagusietako bat in situ behar den gutxieneko lana da. Unitatea aldez aurretik kabletuta, enkargatuta eta guztiz probatuta iristen da. Gunearen prestaketa normalean hormigoizko kuskuin bat edo trinkotutako legar-oinarria, AC eta komunikazio-hodiak eta perimetro-hesi bat dakar. Ontzia ezarri ondoren, sareko transformadorearekin eta BESS kontrolagailuarekin konektatzea baimendutako elektrizista batek osatzen du AMPPALek onartutako marrazkiak jarraituz.

• Entrega:ISO estandarreko izkina-galdaketak kamioi, trenbide edo itsasontziz garraiatzea ahalbidetzen dute. Edukiontzia goitik edo behetik altxa daiteke barren barren bidez.
• Fundazioaren baldintzak:Lurzoruaren gutxieneko edukiera 150 kPa. Aktibitate sismiko handiko eremuetarako, AMPPAL-ek ainguraketa-kit ziurtatua eskaintzen du.
• Konexio-denbora:Ohiko AC eta komunikazio konexioak 2 eta 3 lanegun behar ditu edukiontzia jarri eta gero.
• Martxan jartzea:AMPPALek urruneko martxan jartzeko laguntza eskaintzen du. Lekuko teknikariak kontrolagailuaren HMIan urratsez urratseko kontrol-zerrenda bat jarraitzen du, isolamendu-egiaztapenak, polaritatearen egiaztapena eta hasierako karga/deskarga-proba barne.
• Bermea:Produktuaren 5 urteko berme estandarra eta 10 urteko errendimenduaren bermea, aukerako zerbitzu-kontratu luzatuekin.

Sistema kanpoan instalatzeko diseinatuta dago, ez da aterpe gehigarririk behar. IP54 itxiturak hautsaren, euriaren eta elurraren aurka babesten du. Gazitasun handiko kostaldeko inguruneetarako, AMPPALek IP65 aukera gomendatzen du ageriko pieza metaliko guztietan korrosioarekiko erresistentea duen estaldurarekin.

Zergatik aukeratu AMPPAL zure edukiontzi ESS proiekturako

AMPPALek hamarkada bat baino gehiagoko esperientzia du energia biltegiratzeko soluzioak eskaintzen Ipar Amerikan, Europan eta Asia-Pazifikoan. Konpainiaren ingeniaritza taldeak EPC kontratista eta garatzaileekin estuki lan egiten du Container ESS tokiko sareko kodeetara eta guneko baldintzetara egokitzeko. Hainbat faktorek bereizten dute AMPPAL:

• Fabrikaren onarpen-probak:Edukiontzi bakoitzari 72 orduko karga osoko zikloaren proba bat egiten zaio bidali aurretik. Bezeroek proba-txosten zehatza jasotzen dute, ahalmena, eraginkortasuna eta komunikazioaren egiaztapena barne.
• Diseinu modularra:Baterien bastidoreak eta PCS moduluak banan-banan ordezkatu daitezke edukiontzi barruan soldadurarik edo aparejamendu astunik gabe. Horrek geldialdi-denbora eta mantentze-kostuak murrizten ditu.
• Betetze globala:AMPPALek gaur egungo ziurtagiriak mantentzen ditu merkatu handietarako, UL, CE, IEC eta UN38.3 barne. Dokumentazio paketeak baimen azkarrak eta zerbitzuen interkonexioaren onespena onartzen ditu.
• Tokiko laguntza:AMPPALek eskualdeko zerbitzu zentroak eta ordezko piezen zentroak ditu Estatu Batuetan, Alemanian eta Australian. Urruneko diagnostikoak estandarrak dira, 24/7 monitorizazioa eskuragarri dago AMPPAL Cloud plataformaren bidez.
• Eskalagarritasuna:Hainbat edukiontzi ESS unitate paralelo konektatu daitezke AC aldean 10 MW / 20 MWh edo handiagoako sistemak sortzeko. EMSak unitate guztiak zentral birtual bakar gisa koordinatzen ditu.

Ontziaren ESSri buruzko maiz egiten diren galderak

Zer da edukiontzi ESS bat eta nola funtzionatzen du?

A Container ESS energia biltegiratzeko sistema osoa da bidalketa-ontzi estandar batean kokatua. Baterien bastidoreak, bateriak kudeatzeko sistema, potentzia bihurtzeko sistema, kudeaketa termikoa, suteak itzaltzea eta kontrol-elektronika biltzen ditu. Kargatzean, PCS-ak sareko edo iturri berriztagarri bateko AC elektrizitatea bihurtzen du baterietan gordetzen den DC elektrizitatea. Deskargan, PCS-k biltegiratutako DC elektrizitatea berriro AC elektrizitate bihurtzen du kargak erabiltzeko edo sarera esportatzeko. EMSak kontrolatzen du noiz kargatu eta deskargatu erabiltzailearen ezarpenetan, sareko prezioetan edo belaunaldi berriztagarrien aurreikuspenetan oinarrituta.

Zenbat irauten du AMPPAL Container ESS batek?

AMPPAL Container ESS baten bizitza erabilgarria bateria-zelulek eta haien funtzionamendu-baldintzek zehazten dute batez ere. LFP zelulak gutxienez 6.000 ziklotarako balio dute 0,5 C-ko abiaduran, deskargaren % 80ko sakoneran eta 25 ° C-ko giro-tenperaturan. Eguneko ziklo oso batean, horrek 16 urte baino gehiagoko zerbitzua suposatzen du, edukiera jatorrizko kalifikazioaren % 70era jaitsi baino lehen. Benetako bizi-iraupena luzeagoa izan daiteke sistemak isurketa-sakonera partzialean edo batez besteko tenperatura baxuagoan funtzionatzen badu. PCS eta beste elektronikak 20 urteko iraupena dute, 12 hilabetez behin prebentziozko mantentze-lanarekin.

Zein dira Container ESSren segurtasun-arrisku nagusiak eta nola aurre egiten die AMPPALek?

Edozein edukiontzi ESSren segurtasun-arrisku nagusiak deskarga elektrikoa, sutea eta ihes termikoaren hedapena dira. AMPPALek arrisku horiek arintzen ditu geruza anitzeko ikuspegi baten bidez. Segurtasun elektrikoa lur-matxurak detektatzeko, arku-distira babesteko eta isolatutako barra-barrak bermatzen dute. Sute-arriskua murrizten da LFP kimika erabiliz, NMC edo NCA kimikak baino ihes termikorako joera gutxiago duena. Edukiontzi horrek ke eta bero-detektagailuak, aerosol-suteak itzaltzeko eta aukerako ur-lainoa ditu. Presioa arintzeko panelek gas lehergarrien pilaketa saihesten dute. UL 9540A probak egiaztatzen du zelula bakarreko hutsegite bat aldameneko moduluetara hedatzen ez dela, eta BMS-k etengabe kontrolatzen du tenperatura eta tentsioa zelula guztietan, anomaliak areagotu aurretik antzemateko.

Hainbat Container ESS unitate konekta daitezke elkarrekin?

Bai. AMPPAL Container ESS unitateak AC aldean paraleloan funtzionatzeko diseinatuta daude. Gehienez 20 edukiontzi konekta daitezke AC bus komun batera, 40 MW / 80 MWh arteko sistema bat sortuz. EMS kontrolagailu maisu gisa jarduten du, edukiontzi bakoitzaren potentzia-irteera koordinatuz konfigurazio osoa betetzeko. Edukiontzien arteko komunikazioak zuntz optikoko Ethernet erabiltzen du, interferentzia elektromagnetikoekiko immunea dena. Proiektu handiagoetarako, AMPPALek kontrol-gela zentral bat eskain dezake zerbitzari erredundanteekin eta SCADA softwarearekin.

Zein da AMPPAL edukiontzi ESS baten entrega-epea?

Edukiontzi ESS bakar baten epe estandarra 10 eta 14 aste artekoa da eskaera berresten denetik fabrikako bidalketa arte, ereduaren eta aukerako eginbideen arabera. Unitate anitzeko eskaera handiagoek 16 eta 20 aste behar izan ditzakete. Bidalketa-denbora gehigarria da eta helmuga portuaren eta barneko logistikaren araberakoa da. AMPPAL-ek proiektuaren egutegi zehatza eskaintzen du aurrekontuaren fasean, fabrikazio-mugarriak eta fabrikaren onarpen-probaren datak barne. Premiazko proiektuetarako, AMPPALek 20 oineko edukiontzi estandarren ESS unitateen inbentario mugatua mantentzen du eskualdeko biltegietan.

Zer mantentze-lan behar du Container ESS batek?

AMPPAL Edukiontzi ESS baten ohiko mantentze-lanak hiru hilean behin ikuskapen ikuskapenak, HVAC edo likidoa hozteko sistemaren iragazkiak urtero ordezkatzea eta konexio elektrikoen urteko momentu-kontrolak hartzen ditu. BMS-k automatikoki egiten du zelulen oreka eta tentsio- edo tenperatura-joera anormalen berri ematen du. PCS haizagailuak eta aire-iragazkiak 6 eta 12 hilabetetik behin garbitu behar dira hauts mailaren arabera. Sua itzaltzeko sistemaren kartutxoak urtero ikuskatzen dira eta 10 urtean behin edo aktibatu ondoren ordezkatzen dira. AMPPALek prebentziozko mantentze-zerbitzuaren plan bat eskaintzen du, non trebatutako teknikariek zeregin guztiak egiten dituzten eta sinatutako ikuskapen-txostena ematen duten aseguru eta betetze-helburuetarako.

Kontainer ESS bateragarria al da eguzki- eta eoliko-zentralekin?

Bai. AMPPAL Container ESS guztiz bateragarria da eguzki fotovoltaiko eta eolikoko zentralekin. Sistemak eguzki-matrize baten DC aldean zuzenean kargatu dezake aukerako DC-DC bihurgailu baten bidez, edo AC aldean kargatu daiteke potentzia bihurtzeko sistema erabiliz. AC-akoplatutako konfigurazioetan, EMSak kargatzea lehenetsi dezake soberako sorkuntza eta deskarga berriztagarrien aldietan, berriztagarrien irteera txikia denean. Sarearen euskarri-funtzioek, hala nola maiztasunaren jaitsiera eta tentsioaren erregulazioa, sare ahulak egonkortzen laguntzen dute, berriztagarrien sartze handia duten. AMPPALek Container ESS unitateak hornitu ditu eguzki-plus biltegiratze proiektuetarako, 5 MW-tik 100 MW-ra bitartekoak.
