130kW-ko bateria industrialaren energia biltegiratzeko sistema Fabrikako Energia Kudeatzeko

Zertarako da sistema hau

Elektrizitate-faktura komertzial gehienek bi karga bereizten dituzte: kontsumitzen duzun energia eta fakturazio-aldiko zozketa-ordu-erdi handienak ezarritako eskaera-kobra. Uztaileko arratsalde txar batean hilabete osorako eskaria kobratu daiteke. Hori da Fabrikaren Energia Kudeatzeko 130 kW-ko Baterien Energia Biltegiratzeko Sistema Industrial honek konpontzeko eraikitako arazoa.

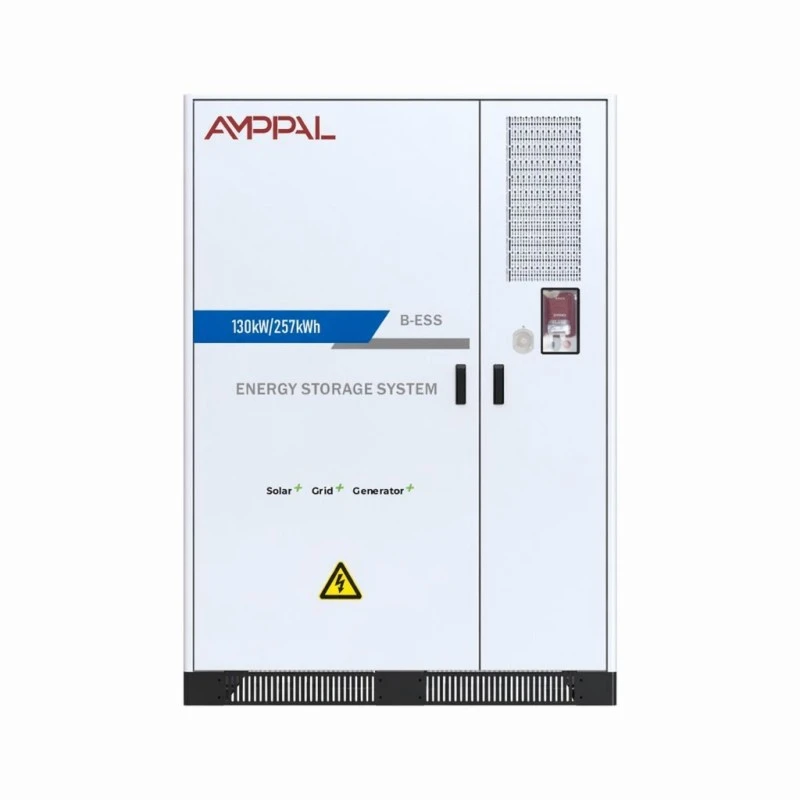

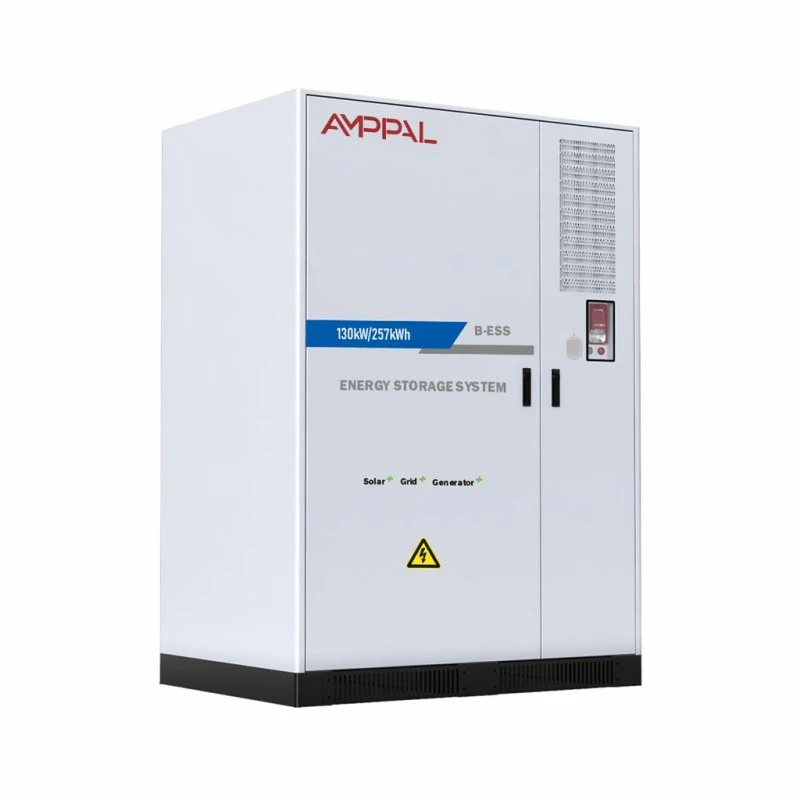

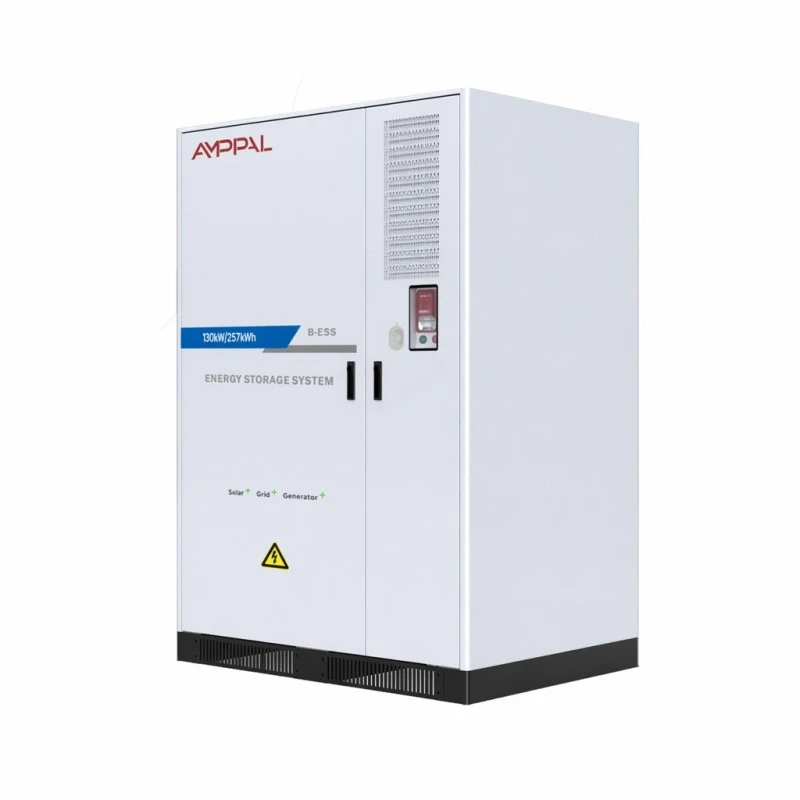

AF 130kW/257kWh armairuak tarifa baxuak direnean edo zure eguzki-sorta soberakinak sortzen dituenean kargatzen du, eta gero eraikinera isurtzen da karga zure eskaera-sabaira hurbiltzen denean. 0,5 C-tan 130 kW eman ditzake gutxi gorabehera bi orduz - nahikoa denbora industrialaren goi-leiho tipiko bat estaltzeko.

Sarean eta saretik kanpo funtzionatzen du, beraz, aktibo berak etenaldi batean ere estaltzen zaitu. Elektrizitatea mozte batek produkzioa geldiarazten duen guneetarako, bigarren funtzio horrek askotan justifikatzen du erosketa bere kabuz.

Ordainketari eragiten dioten zehaztapen-aukerak

LFP 3.2V/314Ah zelulak 1P256S kate batean: formatu handiko zelulek konexio gutxiago esan nahi dute, eta konexio gutxiago hutsegite puntu gutxiago zortzi urteko bizitzan zehar.

>8000 ziklo 0,5C eta 25°C-tan, %80ko energia atxikipenarekin: hogei urte baino gehiagoko bizitza nominaleko lanaldi bakoitzeko ziklo batean, beraz, txirrindularitza oso gutxitan da faktore mugatzailea.

THDi % 3tik beherako potentzia nominalean: zure eraikineko beste ekipamenduek ez dute armoniko zigorrik ordaintzen bateria ostatzeagatik.

Potentzia-faktorea -1 eta 1 arteko tarte osoan erregula daiteke, eta horri esker, sistemari guneko potentzia-faktorea zuzentzen da inaktibo dagoen bitartean, aktibo hildako gisa eserita egon beharrean.

Suaren aurkako babes bikoitza (aerosola gehi perfluorohexanona) PACK eta armairu mailan. Aseguruek gero eta gehiago eskatzen dute bi etapako ezabaketa instalazio komertzialetan.

Aire girotu adimenduna hozte pasiboa baino: zelulen tenperatura soka osoan zehar mantentzen da, eta horrek 8000 ziklora iristen zaren ala ez zehazten du.

Zehaztapen Teknikoak

Zenbakiek funtzionatzen duten guneak

Motor astunaren abiarazteen fabrikazio-plantak: gailur laburrek eragindako eskaera-kargak dira biltegiratzeko itzulera-kasurik argiena.

Arratsaldeko HVAC karga handia duten merkataritza-eraikinak: gauez kargatu tarifa merkean, hozte-puntutik isurtzea.

Lehendik dauden teilatupeko eguzki- eta esportazio-mugak dituzten guneak: soberakinak sortzea gorde beharrean, murriztea edo elikadura-tasa baxuetan esportatzea.

Diesel babeskopia exekutatzen duten instalazioak: EMSak PV, bateria eta sorgailua koordinatzen ditu, sorgailuaren funtzionamendu-orduak eta erregai-gastua moztuz.

EV kargatzeko biltegiak: sareko konexioa babestu, kargagailu-banku batek hornidura garestia berritzea behartu ez dezan.

Nola exekutatzen den Peak Shaving benetan

EMSak gunearen neurgailua etengabe ikusten du. Eskariaren atalasea ezartzen duzu, normalean kontratatutako ahalmenaren azpitik, eta sistemak deskargatzen du neurtutako karga bestela gaindituko lukeen bakoitzean. Erantzuna nahikoa azkarra da motor abiarazteak eta antzeko gailur laburrak harrapatzeko.

Birkargatzea oportunista baino programatua da. Kontroladoreak zure tarifen egutegiari begiratzen dio eta bateria berriro betetzen du ordu gutxiko orduetan, edo lehenago, fotovoltaiko multzoak eraikinak kontsumitzen duena baino gehiago sortzen ari bada.

Saretik kanpo moduan STS aukerakoak gunea bateria hornidurara transferitzen du sareak huts egiten duenean. Edukiera estandarra 240-500 kW-koa da, unitate handiagoak eskuragarri daudenekin, eta transferentzia nahikoa azkarra da IT ekipoak eta kontrol-sistemak martxan egon daitezen berrabiarazi beharrean.

Segurtasun Ingeniaritza eta Ziurtagiria

Bateria paketeak CE eta RoHS ziurtagiria dute; sistema osoak UN38.3 eta MSDS dokumentazioa darama bidalketa eta gune onartzeko.

Bi faseko sua itzaltzea: aerosolak pakete mailan jarduten du, perfluorohexanonak armairuaren bolumena babesten duen bitartean, bi hutsegite eskala desberdinei zuzenduta.

IP54 itxitura, konpartimentu elektrikoa bateriaren konpartimentutik bereizita, beraz, gertaera termiko bat ez da bestetik hedatzen.

Pakete bakoitza ahalmenaren arabera kalifikatzen da eta barne-erresistentzia parekatzen da muntatu aurretik. 256 serieko kate bateko zelulak bat ez datozenak dira gaitasun goiztiarra galtzearen kausa klasikoa.

Isolamendu- eta dielektriko-probak muntatutako sistemen % 100ean egiten dira, eta emaitzak serie-zenbakiaren arabera erregistratzen dira.

Funtzionamendu-ingurua 0°C eta +50°C bitartean eta %95eko hezetasunarekin kondentsaziorik gabe egiaztatzen da.

Eraiki sekuentzia gure Yueqing plantan

1. Zelula hartzea — lote bakoitza hornitzaileak adierazitako balioen aurrean edukiera eta barne erresistentzia lagintzen da.

2. Gelaxken kalifikazioa eta parekatzea: zelulak ordenatzen dira, kate bakoitza errendimendu-banda estu batetik eraikitzeko.

3. PACK muntaia — busbar soldadura, BMS kableatua eta pakete-mailako isolamendu-probak.

4. Armairuen fabrikazioa — txapa moztu, eratu eta soldatu, gero aurretratatu eta hautsez estali.

5. Integrazioa — paketeak, PCS, aire girotua, suteak itzaltzea eta EMS instalatuta eta kableatua armairuan.

6. Martxan jartzeko proba — karga eta deskarga osoa 0,5C-tan, zelula-mailako tenperatura eta tentsioaren erregistroarekin.

7. Sarearen simulazioa — sareko eta saretik kanpoko transferentzia AC iturri programagarri batekin egiaztatuta.

8. Paketatzea — armairua paleta sendotu batean bermatuta, kolpe-adierazleak jarrita, eta, ondoren, itsasoko garraiatzeko kaxa.

130kW/257kWh tamaina egokia al da?

Tamainak zure karga-profila jarraitzen du, ez zure eraikuntza-eremua. Hartu hamabi hilabeteko ordu erdiko neurgailuko datuak eta begiratu zure gailurren forma: oinarri-lerroaren gainetik zenbat altuera eta zenbat denbora. 130kW/257kWh-ko sistema batek 130kW arteko gailurrak estaltzen ditu bi ordu inguru irauten dutenak.

Zure gailurrak laburragoak baina altuagoak badira — demagun 250 kW hogei minutuz — potentzia gehiago eta energia gutxiago behar dituzu, eta beste konfigurazio bat hobeto egokitzen da. Egun osoan funtzionatzen badute, sistema honek goiz deskargatuko du eta arratsaldean agerian utziko zaitu.

Izan zintzoa tarifari buruz ere. Eskaera-kostuak baxuak edo ez daudenean, bizarrak bakarrik oso gutxitan itzultzen dira arrazoizko epe batean. Kasu horretan, negozio kasuak babeskopia-baliotik edo eguzki-autokontsumotik etorri behar du, eta nahiago dugu hori ezartzea konpromisoa hartu aurretik.

Zer alderatu beste hornitzaile batzuekin

Eskatu ziklo-bizitza 0,5C-tan atxikipen-atalasea adierazita. Tenperatura, tasa eta atxikipen ehunekorik gabeko ziklo-zifrak ez du zentzurik.

Galdetu zein den suteen babesa pakete mailan, ez armairu mailan bakarrik. Aipamen askok bakarra estaltzen dute.

Galdetu adierazitako eraginkortasuna sistema mailan joan-etorria den edo DC aldean soilik. Gurea % 88 da gehienez 0,5 C-tan, sistema osoan neurtuta.

Galdetu EMS lehendik dauden PV inbertsoreekin eta sorgailuekin integratzeari buruz - bateraezina den EMS bat aldatzea geroago kontroladoreak berak baino gehiago kostatzen da.

Baldintza komertzialak: ekoizpena 25-35 laneguneko konfigurazio estandaretarako, 5 urteko bermea, estaldura hedatua eskaeran eskuragarri.

2800 kg-ko armairua bidaltzea

Armairuak 1550 × 1268,5 × 2185 mm neurtzen ditu eta 2800 kg pisatzen ditu, beraz, unitate bakar gisa bidaltzen da, eskorga edo garabi baterako altxatzeko puntuak dituen altzairu armatudun palet batean.

Bi armairu sartzen dira 20 oineko edukiontzi bat; bospasei 40 oineko altuerako kubo batera egokitzen dira tirantearen arabera. Bateriak UN3480 merkantzia arriskutsu gisa sailkatzen dira itsasoko garraiatzeko - deklarazioa kudeatzen dugu eta UN38.3 proba-txostena eta MSDS paperekin batera bidaltzen ditugu.

Baldintzak FOB Ningbo edo Shanghai dira, CIF eskuragarri dago. Aireko merkantzien garraioa ez da praktikoa pisu eta sailkapen honetan. Onartu denbora gehiago salgai arriskutsuak erreserbatzeko, normalean aste bat gehitzen zaio nabigazio-egutegiari zama orokorrekin alderatuta.

Bermea eta Epe Luzerako Zerbitzua

Bost urteko bermea bateria paketeak, PCS, EMS, kudeaketa termikoa eta suteak itzaltzea sistema oso gisa estaltzen dituena.

Urruneko monitorizazioa CAN, Ethernet edo RS485 bidez, 4G aukeran. Zelula-mailako datuak irakur ditzakegu eta modulu ahul bat identifikatu dezakegu sistemaren ahalmenari eragin aurretik.

Urteko zerbitzu-bisita gomendatzen da: aire-iragazkia ordezkatzea, suteak itzaltzeko ikuskapena, terminal-momentuaren egiaztapena eta ahalmenaren egiaztapena.

Ordezko paketeak stockean gordetzen dira eta 5-7 laneguneko epean bidaltzen dira; huts egin duen pakete bakarra trukatu daiteke kabinete osoa lineaz kanpo utzi gabe.

Zortzi edo hamar urtera arte luzatutako bermea eskuragarri dago eskaera egiteko unean, espero duzun txirrindularitza-profilaren prezioarekin.

Instalazio eta funtzionamendu akatsak

Gaizki: armairua hormaren kontra jartzea, tarterik gabe. Eskuinean: jarraitu eskuliburuko aireztapen-tarteei. Aire bidez hoztutako sistemek beroa errefusatzen dute inguruko airera eta lekua behar dute horretarako.

Okerra: hilabete bakarreko fakturaren eskariaren atalasea ezartzen. Eskuinekoa: erabili hamabi hilabeteko tarteko datuak. Sasoiko gailurrak dira operadoreak harrapatzen dituztenak.

Gaizki: etenaldi batean bateriak gune osoa estaltzen duela suposatuz. Eskuinean: neurtu zure karga kritikoaren zirkuitu nahita. 130kW handia da, baina ez da mugagabea.

Okerra: urteko iragazkien aldaketa saltatzea kostua aurrezteko. Eskuinean: aire-fluxu mugatuak zelulen tenperatura igotzen du, eta tenperatura altua da ahalmena galtzeko biderik azkarrena.

Okerra: uholde-arriskua dagoen tokian instalatzea. Eskuinean: IP54 hautsaren eta zipriztinetatik babesten du, ez geldirik dagoen uretatik. Altxa zokaloa orubeak uholdeen historia badu.

Eragileek jakinarazi dutena

Bursako (Turkia) ehungintza-lantegi batek sistema horietako bat martxan jarri zuen 2025 hasieran ehungailuen motorren abiarazteen eskaera-kargak kudeatzeko. Haien ingeniari elektrikoak jakinarazi zuen eskariaren gailurra 90 kW inguru jaitsi zela fakturazio-hilabete osoan, eta adierazi zuen EMS-ak aste batzuk behar zituela sintonizatzeko atalasea beren karga eredurako behar bezala ezarri aurretik.

Nairobiko hotz-biltegiratze-operadore batek sistema erosi zuen batez ere babeskopia egiteko, eta ez gailurra bizarra egiteko. Haien iritzia praktikoa izan zen: lehenago sorgailu bat minutu gutxiren buruan abiaraztea suposatzen zuten sareko etenaldiak oharkabean pasatzen dira, nahiz eta etenaldi luze baten ondoren SOC baxuko alarma-atalasea gorantz doitzeko eskatu ziguten.

Bulego konplexu batean bi armairu zebiltzan Kazakhstango jabe komertzial batek aire girotuaren zarata komentatu zuen, ondoko aparkaleku batean entzuten zena, aurreikusi ez zutena. Unitatea aldatu beharrean pantaila akustikoen diseinu gomendatua eman dugu.

Maiz egiten diren galderak

G: Zenbat denbora horni dezake 130kW?

A: Bi ordu inguru karga osotik 0,5 C-tan, 257 kWh erabilgarri emanez adierazitako deskarga sakoneran.

G: Sarerik gabe funtzionatzen al du?

E: Bai, saretik kanpo moduan STS aukerakoarekin. Transferentzia ahalmen estandarra 240-500 kW-koa da; handiagoa da pertsonalizagarria.

G: Zein da benetako joan-etorriko eraginkortasuna?

A: Gehienez % 88 0.5C-tan sistema mailan neurtuta, bihurketa eta karga osagarriak barne.

G: Eguzkitik zuzenean kargatu al daiteke?

A: Bai, EMSaren bidez, PV, bateria, sare eta sorgailua koordinatzen dituena.

G: Zenbat iraungo dute bateriak?

A: 8000 ziklo baino gehiago 0.5C eta 25°C-tan gutxienez %80ko atxikipenarekin. Giro-tenperatura altuagoek hori laburtzen dute.

G: Zein ziurtagiri ditu?

A: CE eta RoHS pakete mailan, UN38.3 eta MSDS ekipamendu osorako.

G: Zer mantentze-lan behar du?

A: Urteko iragazkien aldaketa, sua itzaltzeko egiaztapena, momentua egiaztatzea eta edukiera proba. Gutxi gorabehera egun erdi bat armairu bakoitzeko.

G: Zein da epea?

A: 25-35 lanegun konfigurazio estandaretarako; EMS pertsonalizatuen integrazioak edo estandarrak ez diren tentsioek denbora gehiago behar dute.
