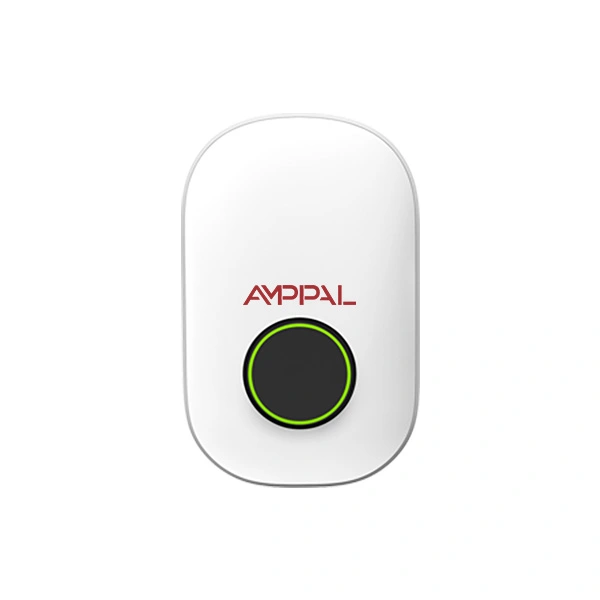

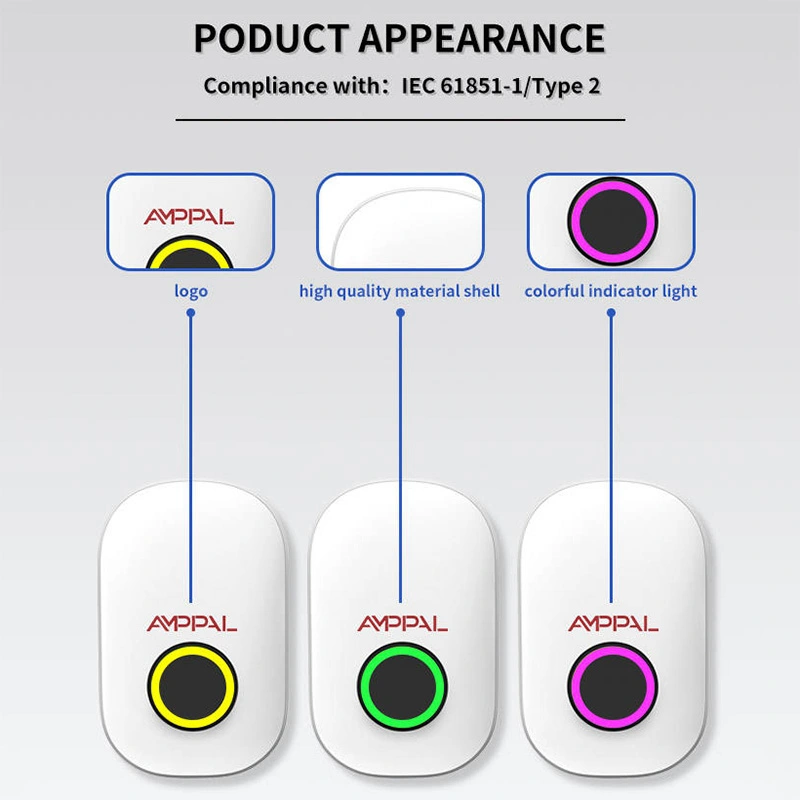

11 kW-ko AC EV kargagailu eramangarria, egoitza eta merkataritza erabilerarako

Zergatik 11kW Europako lehenetsia bihurtu zen

Etxebizitzak kargagailuaren potentzia erabakitzen du. Alemanian, Austrian, Iparraldeko herrialdeetan, Benelux herrialdeetan eta Europa erdialdeko zati handi batean, etxeak 400 V-ko hornidura trifasiko batekin kableatzen dira estandar gisa. Elikatu 16A horma-kutxa bat hiru faseetako bakoitzean eta 11 kW lortuko dituzu - hornidura berritzerik, aplikazio berezirik gabe.

11 kW-ko AC EV kargagailu eramangarria Bizitegi eta Merkataritza Erabilerako 11kW-tan dago, soinu biribilagoko zenbakiren bat baino, arrazoi praktiko batengatik. AF-AC-11-B-A-O-1/2-SF Europako etxeko banaketa-taula batek dagoeneko eman dezakeenaren neurria du.

Merezi du fisika argi izatea. Hamaika kilowatt ez da azkar kargatzen. Orduko 50-60 km-ko autonomia itzultzen du, eta horrek ia edozein auto betetzen du gauean. Hogei minututan bateria bat bete behar baduzu, DC behar duzu, eta edozein preziotan AC horma-kutxak ez du egingo.

Zer Trifasikoak erosten zaitu Fase bakarreko Kutxa baten gainean

Gutxi gorabehera 7,4 kW-ko unitate monofasiko baten karga-tasa 1,6 aldiz handiagoa, fase bakoitzeko korrontearen igoerarik gabe - oraindik 16 A besterik ez dago hanka bakoitzean.

L1, L2 eta L3 arteko zozketa orekatua. Zure banaketa-plakak karga berdina ikusten du dena daraman fase bat baino, eta horrek axola du bizilagunak ere kargatzen ari badira.

Eroale bakoitzeko korronte txikiagoak kablean eta terminaletan bero gutxiago dakar karga-saio luze batean.

Europako merkatuko ibilgailu elektriko gehienetan egokitutako 11 kW-ko kargagailuekin bateragarria da - autoaren AC gaitasun osoa erabiltzen duzu estropezu egin beharrean.

IP65 zigilatzea eta -30 °C eta +50 °C arteko tartea, beraz, negu nordikoa edo Alpeetako babesik gabeko horma bat zehaztapenen barruan dago.

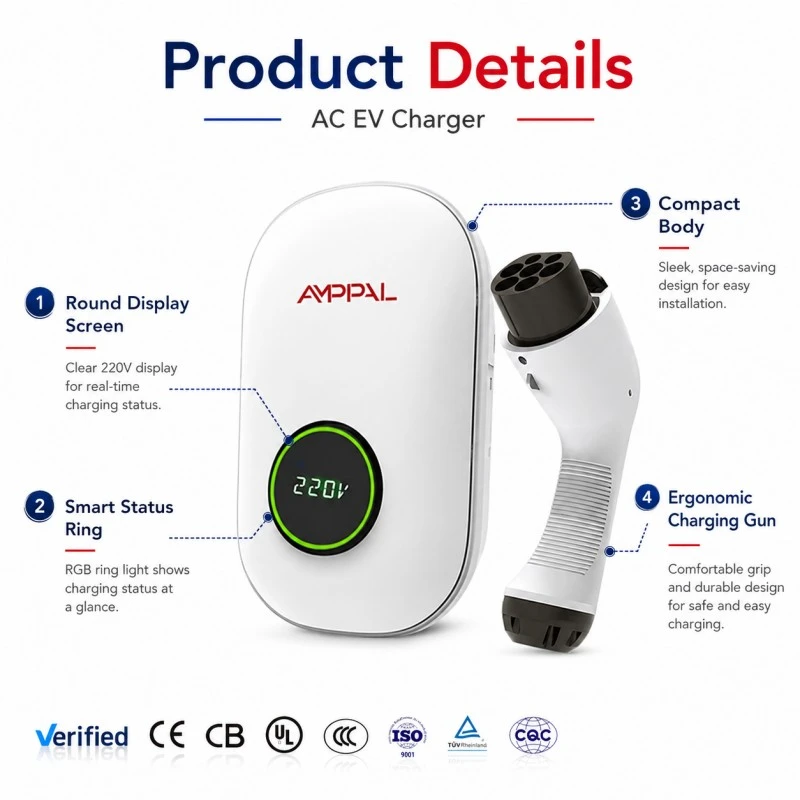

304 × 191 × 95 mm eta pertsona batek muntatzeko nahiko arina, unitate trifasikoa izan arren.

Zehaztapen Teknikoak

Etxebizitzak eta eraikinak Honek egokitzen ditu

Alemaniako, Austriako eta Suitzako familia bakarreko etxebizitzak: trifasea estandarra da kontsumo-unitatean, eta, beraz, 11kW-k normalean ez du inolako erabilerarik behar.

Kanpoko aparkalekua duten propietate nordikoak: -30 °C-ko kalifikazioa eta IP65 gorputza babestu gabeko instalazioa neguan.

Holandako eta Belgikako etxebizitza terrazak: nahikoa trinkoa alboko horma estu baterako edo sarrera partekaturako pasabide baterako.

Bi edo hiru unitateko etxebizitza-eraikin txikiak: karga trifasiko orekatuak eraikinaren hornidura mugen barruan mantentzen du.

Langile baten etxean aparkatuta dagoen enpresako autoa: gaueko 11 kW-ek gidatzeko lanaldi osoa estaltzen du, eta APP erregistroak gastuak itzultzeko erregistro garbia ematen du.

Unitateak nola kudeatzen duen hornidura trifasikoa

Horma-kutxak AC ibilgailura pasatzen du; DC bihurtzea autoaren barneko kargagailuaren barruan gertatzen da. Unitateak benetan kontrolatzen duena seinale pilotua da; autoari esaten dio zenbat korronte eman dezakeen instalazioak segurtasunez, eta autoak horren arabera mugatzen du.

Kontaktorea itxi aurretik, unitateak lurraren jarraipena egiaztatzen du eta ibilgailua behar bezala konektatuta eta blokeatuta dagoela ziurtatzen du. Saioan zehar hondar-korrontea detektatzeko etapa batek DC ihesak eta baita AC-ak ikusten ditu, Europara saltzen diren inportazio merkeagoak harrapatzen dituen eskakizuna.

Fase bat gelditzen bada —ez da ohikoa landa hornikuntzan—, unitateak desoreka detektatzen du eta bi hanketan jarraitu beharrean gelditzen da. Babes hori dela eta, fase-huts bat zure telefonoan erregistratutako gertaera bihurtzen da hondatutako kargagailu baten ordez.

Europako Merkaturako betetzea

Behe Tentsioa eta EMC zuzentarauak biltzen dituen CE adostasuna, modelo-serie bakoitzeko fitxa teknikoarekin.

Unitate bakoitzari erresistentzia dielektrikoaren eta lurraren jarraikortasunaren probak egiten zaizkio ontziratu aurretik; hau % 100eko proba da, ez loteen laginketa.

IP65 egiaztapena ur-zorrotada bidez, ez soilik spray. Bigarren digitua merkatuaren aurrekontu amaieran nagusi diren IP54 unitateetatik bereizten duena da.

-30°C eta +70°C arteko ziklo termikoa ekoizpen-laginetan, Europako iparraldeko instalazioen biltegiratze eta funtzionamendu-muturrak islatuz.

Hondar-korrontearen babesa AC eta 6mA DC matxurak detektatzeko probatu da, Europako instalatzaileek martxan jartzean egiaztatu behar dutenarekin bat datorrena.

Serie-zenbakitako proba-erregistroa unitate bakoitzarekin batera, eta horrek gauzak errazten ditu eraikuntza-ikuskatzaile batek frogak eskatzen baditu.

Fabrikazio Ibilbidea

1. Osagaien sarrera - Kontaktoreak, RCD moduluak, kontrolagailuak eta itxiturak zehaztapenekin egiaztatu dira stockean sartu aurretik.

2. Itxituraren moldaketa eta ikuskapena - polikarbonatozko karkasa zigilu-aurpegiaren lautasuna egiaztatzen da, IP65 horren araberakoa baita.

3. Juntak egokitzea: zigiluak eserita eta egiaztatuta daude, lekuan erori beharrean.

4. Elektronika muntaia - kontrolagailua, kontaktorea eta RCD etapa gure AC linean hornituta; terminal momentua erregistratzen da.

5. Firmwarea kargatzea eta pilotu-seinalearen kalibrazioa erreferentziazko ibilgailuaren simulagailu baten aurrean.

6. Segurtasun elektrikoaren probak - indar dielektrikoa, isolamendu-erresistentzia, lurraren jarraitasuna, RCD bidaia egiaztatzea.

7. IP65 ur-zorrotadako proba lote bakoitzeko lagindako unitateetan, itxitura ireki ondoren barrualde lehorra baieztatzeko.

8. Beratze funtzionala, txikizkarako prest dauden kartoietan ontziratzea eta esportaziorako paletizazioa.

11kW edo 7,4kW erosi behar dituzu?

Egiaztatu bi gauza erabaki aurretik: zure hornidura eta zure autoa. Zure kontsumo-unitatea monofasikoa bada, modelo hau ez da erosketa egokia eta etxeko hornidura trifasikora berritzeak oso gutxitan balio du kargatzeko soilik - erosi 7kW monofasikoko bertsioa.

Ondoren, egiaztatu autoa. 7,4 kW-ko kargagailua duen ibilgailu batek 7,4 kW aterako ditu unitate honetatik eta ez gehiago. Autoak erabili ezin duen edukieragatik ordainduko zenuke. Eredu ezagun asko kategoria honetan sartzen dira, beraz, merezi du baieztatzea suposatzea baino.

Bi koadroak markatuta daudenean - hornidura trifasikoa eta 11 kW-ko kotxe bat - hau da aukera zuzena, eta bateria monofasiko baten denboraren bi heren gutxi gorabehera beteko du.

Beste hornitzaile batzuekin biltzeko puntuak

Eskatu IP balorazioko bigarren digitua zehazki. IP65 ur-zorrotadak jasaten ditu; IP54 zipriztinak maneiatzen ditu. Agerian dagoen Europako harresi batean alde hori bi neguren buruan agertzen da.

Galdetu 6mA DC hondar-korronte detektatzeko barnean dagoen edo kanpoko gailu bat behar duen. Gurea integratuta dago.

Galdetu fase galerari buruzko jokabideari buruz. Bi fasetan martxan jarraitzen duen unitate batek ibilgailuaren barneko kargagailua kaltetu dezake.

Ask what happens without internet. Unitate hau Bluetooth bidez kontrolatzen da zuzenean telefono batetik, beraz, sarerik gabe funtzionatzen du.

Baldintza komertzialak hemen: MOQ 1 unitate eraikuntza estandaretarako, 15-20 laneguneko ekoizpena, 2 urteko bermea, marka pertsonalizatua eskuragarri 100 unitatetik aurrera.

Paketatzea eta salgaiak Europara

11 kW-ko horman muntatutako AC EV Kargatzeko Unitate eramangarria Bizitegi eta Merkataritza erabilerarako txikizkako inprimatutako kartoi batean bidaltzen da 380 × 260 × 150 mm inguruko gutxi gorabehera 4,5 kg gordinean, kablea barne, moldatutako apar-txertatzeekin eta poltsa lehorgarri batekin.

Kartoiek 20 palet batean biltzen dituzte termikoki tratatutako fumigaziorik gabeko egurrean, luzatuz bilduta eta uhatuta. 20 oineko edukiontzi batek 1.800 unitate hartzen ditu gutxi gorabehera; kantitate txikiagoak ondo mugitzen dira LCL edo airez pisu txikia dela eta.

EXW, FOB Ningbo edo Shanghai, CIF eta DDP bidaltzen ditugu EBko helmuga gehienetara. Dokumentazioan faktura komertziala, ontziratze-zerrenda, CE adostasun-adierazpena, serie zenbakidun proba-txostena eta jatorri-ziurtagiria daude. Banatzaileentzat, txikizkako ontziak zure marka eta hizkuntzan inprima ditzakegu.

Bermea eta etengabeko laguntza

Bi urteko estandarra unitate osoan, kontaktorea, RCD etapa, kontrolagailua eta itxitura estaltzen dituena.

Matxurak APP gertaeren erregistrotik diagnostikatzen dira normalean: instalatzaileek pantaila-argazkia bidaltzen digute eta kausa identifikatzen dugu gune bisitatu gabe.

Ordezko unitateak edo piezak akatsa baieztatu eta 48 orduko epean bidaltzen dira, normalean 3-5 lanegunetan mezularitza bidez Europara.

Instalazio eskuliburua, kablearen eskema eta martxan jartzeko kontrol-zerrenda ingelesez hornitzen dira; Alemanezko, frantsesezko eta holandar bertsioak eskuragarri daude bolumen-eskaeretarako.

Ez da ohiko zerbitzurik behar kablearen, juntaduraren eta terminalen urteko ikus-entzunezko egiaztapenaz gain.

Saihestu beharreko instalazio akatsak

Okerra: etxea trifasikoa dela suposatuz kalea delako. Eskuinean: ireki kontsumo-unitatea eta berretsi hiru eroale zuzenak eskatu aurretik.

Okerra: lehendik dagoen zirkuitu partekatu baten bidez konektatzea. Eskuinean: exekutatu zirkuitu trifasiko dedikatu bat bere etengailuarekin eta instalazioaren neurriko RCDarekin.

Okerra: IP65ean fidatzea zorrotada baten garbiketa hurbiletik irauteko. Eskuinean: ur-zorrotadaren aurka zigilatzen da proba estandarrean, baina ez jarri presio-garbigailu bat itxiturako josturak zuzenean.

Okerra: kablearen sarrera gorantz begira dagoela muntatzea. Eskuinean: jarraitu eskuliburuko orientazioa. Urak kable bat eta igerilekuak jarraitzen ditu zerura begira dagoen edozein sarrera puntutan.

Okerra: faseen biraketa egiaztapena saltatu. Eskuinean: egiaztatu abiaraztean — unitateak akats baten berri ematen du kargatu beharrean, eta saihestu daitekeen dei horrek instalatzaile baten eguneko tarifa kostatzen du.

Europako instalazioen iritzia

Saxonia Behereako instalatzaile batek 2025. urtearen hasieratik eraikin berriko etxeetan eraiki ditu horietako berrogei inguru. Bere iruzkin praktikoa: gorputz trinkoak zehaztapen-orriek iradokitzen dutena baino gehiago du garrantzia, Alemaniako utilzain-gela jendez gainezka baitaude eta horma-kutxa handi batek askotan kanpoan amaitzen duelako lehenespenez.

Tromsø-ko etxe-jabe batek, Zirkulu Artikoaren barruan, jakinarazi zuen unitateak bi negu igaro dituela akatsik gabe, nahiz eta ohartu zen telefonoaren aplikazioa motela konektatzen dela hotz sakonean elektronika berotu aurretik. Hori firmware taldeari pasatu genion; Bluetooth esnatzearen portaera da, ez kargatzeko arazo bat.

Hiru eraikinetan sei unitate kudeatzen dituen Rotterdam-eko jabetza-kudeatzaile batek esan zuen hiru faseko zozketa orekatua izan zela erabakigarria: eraikinaren hornikuntzak ezin zituen hartu fase bakarreko sei kargagailu guztiak hanka berean kargatzen zituztenak.

Ohiko galderak

G: Nola jakin dezaket etxean trifasikoa dudan?

E: Begiratu kontsumo-unitatean hiru eroale bizirik dauden edo begiratu zure neurgailua — neurgailu trifasikoak fase bakoitzeko irakurketa bereiziak erakusten dituzte. Zure elektrizistak minutu batzuetan berretsi dezake.

G: Zer gertatzen da nire autoak 7,4 kW AC bakarrik hartzen badu?

A: 7,4 kW-tan kargatuko da. Ez dago ezer hondatuta, baina erabili ezin duzun ahalmenagatik ordaintzen ari zara - erosi eredu monofasikoa.

G: Zenbat denbora karga osoa izateko?

A: Orduko 50-60 km inguru. 60 kWh-ko bateriak %20tik bete arte bost ordu behar ditu gutxi gorabehera.

G: Internet behar al du?

E: Ez. Bluetooth kontrolak telefonotik kargagailura funtzionatzen du sarerik gabe. WiFi aukerakoa da urruneko ikusgarritasuna nahi baduzu.

G: Eskandinavian kanpoan muntatzeko egokia al da?

A: Bai - IP65 eta -30 °C-ra. Jarraitu eskuliburuko muntaketa-orientazioa, kablearen sarreran ura bildu ezin dadin.

G: Zein konektore dago instalatuta?

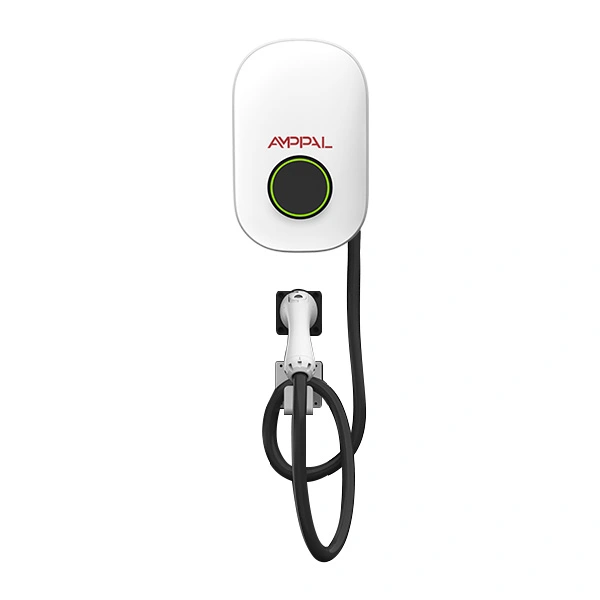

A: 2 mota, Europako estandarra. Kablearen luzera 5 metrokoa da estandar gisa.

G: RCD gehigarri bat behar al dut?

A: Unitateak AC eta 6mA DC hondar-korronte detektatzeko integratzen du. Zure instalatzaileak hala ere baieztatu beharko luke gorako babesak tokiko kableatuaren araudia betetzen duela.

G: Marka al dezaket?

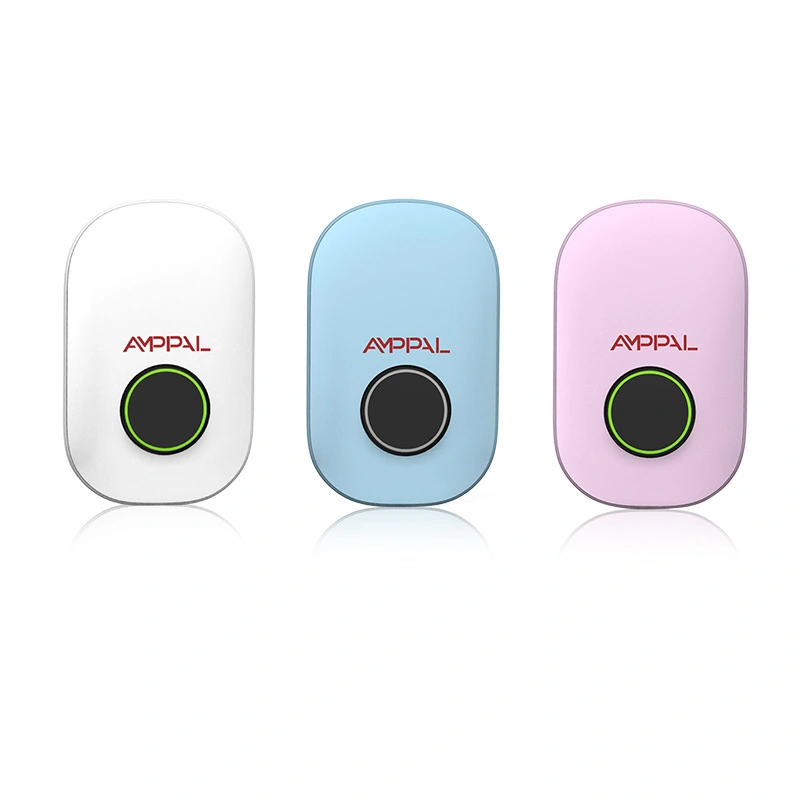

A: Bai - logotipoa, etxebizitzaren kolorea eta 100 unitateko txikizkako ontziak inprimatutakoak, 25-30 laneguneko epearekin.
