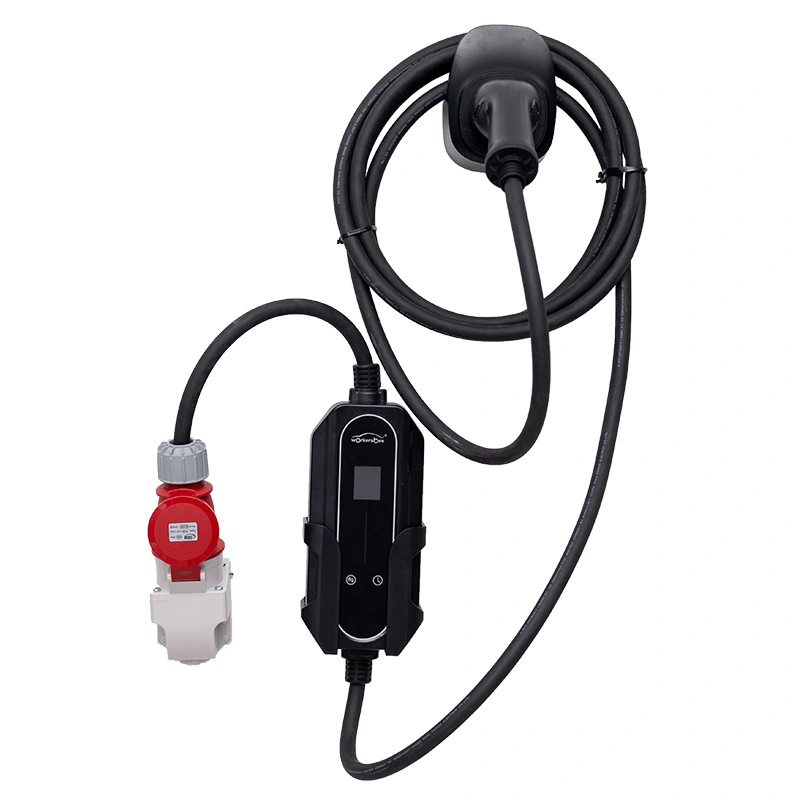

11kW-ko AC EV kargagailu eramangarria diseinu akrilikoarekin, bidaiak eta etxean kargatzeko

Ez Wallbox bat, tresna elektriko ibiltaria

Bost pineko CEE entxufe gorria da kargagailu hau existitzeko arrazoia.

Europa gehienean, 400 V-ko entxufe industrial gorri hori kargatzeko estandar unibertsal batetik hurbilen dagoen gauza da: kanpinetako zutabeetan, patio industrialetan, eraikuntza-lanetan eta baserri-eraikinetan dago Portugaletik Finlandiaraino.

11kW AC EV kargagailu eramangarria Bidaiatzeko eta Etxeko kargatzeko diseinu akrilikoarekin (Panel akriliko mota, AF-AC-11kW) aurpegi akriliko leundua eta LCD bat duen PC/ABS kutxa bat da.

Horma-kutxa trifasiko finko batek eraikin batera konprometitzen zaituenean, unitate honek ibilgailuan ibiltzen da eta kontinenteko edozein entxufe gorri karga-puntu bihurtzen du. Ez da etxeko horma-kutxa baten ordezkoa; beste tresna bat da gidatzeko beste mota baterako.

Zergatik Garrantzitsua Hiru Faseko Eramangarritasuna

16A-ko sarrera trifasikotik 11kW-k 32A-ko zirkuitu ehizarik ez du esan nahi; CEE 16A entxufe gorria askoz ohikoagoa da kanpinetan eta tailerretan bere 32A monofasiko lehengusu urdina baino.

7kW-ko unitate monofasiko baten errendimendua bikoitza inguru - 50 kWh-ko bateria lau ordu eta erdian betetzen da.

Panel akrilikoak eta LCD erabilera komertzialen manipulazioan bizirik irauten dute: marradurak, erregaiaren hatz-ukituak eta biltegiratze zakarra ez dute irakurketa lausotzen.

IP55 kalifikazioa duen itxiturak aire zabaleko guneei, kostaldeko aire gaziari eta unitate txikiago bat blokeatuko luketen eraikuntza-hautsari aurre egiten dio.

-30 ℃ eta + 50 ℃ arteko funtzionamendu-leihoa klima-ganbera batean egiaztatzen da, negu nordikoetarako eta Erdialdeko Asiako estepa-urtaroetarako garrantzitsua.

Bost metroko kableari eta gorputz trinkoari esker, entxufera gimnasia aparkatu gabe iristen zara, eta unitatea lau-zorroan sartzen da.

Zehaztapen Teknikoak

Merkatuak eta errepideak Unitate hau eraiki zen

Europako mugaz gaindiko bira: kargagailu bat, entxufe gorri bat eta konektore berdinak funtzionatzen du Frantzian, Alemanian, Nordiar herrialdeetan eta Balkanetan.

Dagoeneko konexio trifasikoak dauden eta karga-puntu iraunkor batek eraikitzeko baimenak beharko lituzkeen industria- eta eraikuntza-guneak.

Guneen artean ibilgailuak mugitzen dituzten eta patio guztietan horma-kutxak instalatzeari uko egiten dioten flota-biltegiak eta alokairu-enpresek.

Iparraldeko eta Errusiako/Asia Erdialdeko merkatuak, non zero azpiko kargatzea neguko gertakaria den, ez izkinako kasua.

Ekitaldiak eta erakusketak: demo-ibilgailuak 380V-ko gertaeren elikadura-iturri batetik kargatzea aretoan zehar luzapenak exekutatu beharrean.

Zer gertatzen da elektrikoki 11kW-tan

380/400V trifasikoa CEE entxufe gorritik iristen da eta, fasez fase, ibilgailuak onartzen duen karga-zirkuitu bakarrera bihurtzen da. Kutxak 16 A marrazten ditu fase bakoitzeko, hau da, maila komertzialeko hornikuntza gehienetarako nahikoa apala baina 11 kW-ko errendimendu erreala gehitzen du.

Energia piztu aurretik, unitateak autoarekin eskua ematen dio 2 motako kontrol pilotuaren gainean eta ibilgailuaren barneko kargagailuak korronte trifasikoa har dezakeela egiaztatzen du. EV batzuek fase bakarrean kargatzen dute, nahiz eta hiru fase erabilgarri egon; kutxak horren berri ematen du LCDan isilik huts egin beharrean.

Babesak etxeko etengailuak baino sakonago egiten du: gaintentsioa, azpitentsioa, gainkarga, zirkuitu laburra, lurrerako akatsak, tenperatura gainditzea, larrialdi-geldialdia eta hondar-korrontea modu independentean ikusten dira, unitatea lineaz kanpo abiatzen da eta kode bat erakusten du.

Sarrera 380VAC ±% 15 denez, unitateak landa-sare ahulak jasaten ditu antzeko potentziako kargagailu monofasikoek baino - 32A fase bakarreko karga geldiaraziko luketen tentsio-jaurtiketak leiho horretan xurgatzen dira.

Mugako funtzionario batek aitortuko dituen ziurtagiriak

CQC, CE eta TUV ziurtagiriak eredu eta lote bakoitzeko jaulkitzen dira, txosten-zenbakiak aduana-artekariei edo ziurtapen-agintariei emateko prest.

Unitate bakoitza % 100ean probatzen da (indar dielektrikoa, isolamenduaren erresistentzia eta lurraren jarraitutasuna) itxitura itxi baino lehen, ez lagintzen.

30 minutuko karga osoko erretzea muntatu ondoren; Unitateak 11 kW eduki behar ditu deriba termikorik gabe ontzira sartu aurretik.

IP55 hauts eta spray probak muntatutako kutxa osoa estaltzen du, panel akrilikoaren juntadura eta kable-guruinak barne.

Lote-mailako erresistentzia: 10.000 eragiketa eta 96 orduko gatz-ihinztatzea kontrol-taulan eta LCDan.

Klima-ganberaren baliozkotzea -30 ℃ eta + 50 ℃ bitartean, abiaraztearen portaera hotz muturrean dokumentatuta.

Taulatik Kutxara: Eraikitzeko Ibilbidea

Ibilbidea kontrol-taularekin hasten da: hautaketa eta lekua muntatzea, uhin-soldadura, gero estaldura konformatua, elektronika kondentsaziotik babesteko - benetako arriskua klima hotzeko merkatuetan, non unitatea -20 ℃ aire eta kabina epel baten artean mugitzen den.

PC/ABS karkasa FANUC eta TRUMPFekin garatutako zelula robotikoetan moldatzen da Yueqing-eko (Zhejiang) AMPPAL plantan; panel akrilikoa CNC moztu eta leundu egiten da instalazio berean, eta AC eta DC produktuek ez dute inoiz muntaketa kate bat partekatzen.

Muntaia potentzia-etapako muntaketa, RCD eta kontaktoreen doikuntza, kable-guruinaren zigilatzea, panelen instalazioa eta bi etapako proba-bankuaren bidez egiten da aurrera; operadore bakoitzak urratsa erregistratzen du unitatearen serie-zenbakiarekin.

AMPPAL, 2014an sortua, orain milioi bat kargatzeko unitatetik gorako urteko ahalmena du eta guztira milioi bat baino gehiago entregatu du. Unitate eramangarri bakoitzeko azken QC eskuzkoa da: giltza kutsua, kablearen tentsio arintzea, panelen akabera - erabiltzaile batek egunero ukitzen dituen xehetasunak.

Errealitatearen egiaztapen trifasikoa: non egokitzen den unitate hau (eta non ez)

Hartu 11 kW-ko unitatea gidatzen baduzu mugak aldizka zeharkatzen badituzu edo hornikuntza trifasikoko guneetatik lan egiten baduzu, eta zure ibilgailuaren barneko kargagailuak benetan trifasikoa onartzen badu - egiaztatu autoaren zehaztapen-orria lehenik, fase bakarreko auto batek koadroaren ahalmenaren heren batean kargatuko duelako gutxi gorabehera.

Utzi katalogoan zure elikadura-iturri bakarra etxeko entxufe monofasikoa bada: unitatea trifasikoa da diseinuz, eta ez du moldagailurik 220V monofasikoa 11kW bihurtzen. Etxebizitza monofasiko hutsetarako, 7 kW-ko modelo eramangarria egokitzen da.

Utzi ibilgailu bera gauero garaje finko batean kargatzen baduzu: karga kudeatzeko muntatutako horma-kutxa batek unitate eramangarri bati irabazi dio prezioan eta txukuntasunean.

Eta 22kW edo DC karga azkarra behar baduzu, kutxa hau tresna okerra da guztiz; horiek AC trifasikoa behar dute 32 A-tan edo DC kargagailu bat guztiz.

Zergatik banatzaileek 11 kW-ko linea hornitzen dute

Erosle argi eta eskas bat duen produktua: etxeko kargak erabili ezin dituzten merkataritza-operadoreak eta distantzia luzeko EV bidaiariak.

15-20 laneguneko epea konfigurazio estandarretan; OEM marka panel akrilikoan eta ontzian ordutegi berean exekutatzen da.

Modest MOQ-k inportatzaileei hiru faseko nitxoa balioztatzeko aukera ematen die edukiontzien espazioa konprometitu aurretik.

Fabrikan konfiguratutako CEE gorria 16A entxufea, 2 motako pistola (GB/T eskatuta) eta ziurtagiriak — CE/TUV/CQC — helmugako merkaturako prestatuak.

AMPPAL-ek 40+ herrialdetara esportatzen ditu, 200+ karga-gune operatzen ditu berak eta NEOM hidrogeno berdearen gune bezalako proiektuak hornitzen ditu; zure bikotea ez da merkataritza-enpresa bat, fabrikatzailea baizik.

Kutxatan, paletatuta eta atetik kanpo

11 kW-ko unitate bakoitzak mezularitza-sareetarako eta apalategiko erakusleihoetarako diseinatutako txikizkako kartoi batean bidaltzen da, kategoria hau sarean asko saltzen baita. Kartoiaren pisua guztira 8-10 kg ingurukoa da, 5 metroko kablea barne; arina arina da airez garraiatzeko, banatzaileak stockak azkar behar dituenean.

Edukiontzien eskaerek 80-120 kartoi biltzen dituzte 20 oineko karga bakoitzeko, kartoiaren tamainaren arabera, paletizatuta, luzatuz bilduta eta eroslearen markarekin etiketatuta.

Dokumentazioa salgaiekin batera bidaiatzen da: faktura komertziala, ontziratze-zerrenda, CE/TUV/CQC ziurtagiriak eta proba-txostenak, hau da, 40+ herrialdetako inportazio elektriko trifasikoak aduanatik mugitzen dituena.

Mugaz gaindiko zerbitzua

2 urteko bermea serie-zenbakiari lotuta, AMPPALen esportazio-sarearen bitartez, nahiz eta unitatea herrialdez aldatzen den.

Ordezko plakak, LCD moduluak eta kable multzoak hornituta eta 5 laneguneko epean bidaltzen dira berrespenetik.

LCD akats-kodearen bidez diagnostikatu posta elektroniko bidez edo WhatsApp bidez - kasu gehienak hardwarea itzuli gabe konpontzen dira.

Firmware eta APP Mini Programaren eguneraketak fabrikako atarian banatuta produktuaren bizitzarako.

Klima hotzeko zaintzeko jarraibideak barne: utzi unitatea -10 ℃-tik gora berotzen karga osorik kargatu baino lehen, hotz handian.

Eremuko bost akats ikusten jarraitzen dugu

Okerra: kanpinetako entxufe gorri bakoitza 16A-ko kalifikazioa dela suposatuz; batzuk 32A dira, beste batzuk etiketarik gabe. Eskuinean: egiaztatu entxufearen balorazio plaka; unitateak 16A marrazten ditu fase bakoitzeko eta segurua da bietan, baina kablea eta entxufea bat etorri behar dira.

Okerra: ibilgailua aparkatu kablea oinezkoentzako pasabide batean zehar luzatuta. Eskuinean: bideratu kablea gainean edo esterilla baten azpian eta ziurtatu pistola deskonektatu ondoren.

Okerra: 16A-ko entxufe monofasiko urdin bat erabiliz etxeko egokigailu baten bidez. Eskuinean: erabili unitatea eraiki zen CEE bost pin gorriko benetako konexioa soilik.

Okerra: kaxa ixtea unitatea berotuta dagoen bitartean kargatze-saio oso batetik. Eskuinekoa: utzi minutu batzuk inaktibo eta gorde lehorra eta aske bilduta.

Okerra: LCD abisua alde batera utzi eta gidatzen jarraitu. Eskuinean: irakurri kodea, garbitu akatsaren kausa eta jarri gurekin harremanetan kodearekin errepikatzen bada.

Distantzia Luzeko Erreitik Ahotsak

Finlandiako logistika enpresa batek Helsinki eta Laponia artean bidaltzeko lau ibilgailu exekutatzen ditu. Beraien flota-kudeatzailea: "-25 ℃-tan unitatea abiarazten da eta 11 kW-i eusten dio probatu ditugun bi kargagailu monofasiko gelditu zirenean. Kablea bost metro baino sei metrokoa izatea nahiko genuke; gure metro batek aparkatzeko angelu estua behartzen du».

Kazakhstango inportatzaile batek 11 kW-ko modeloa saltzen die meatzaritza-zerbitzuen kontratistari: «Guneek diesel sorgailu trifasikoak dituzte, ez kargatzeko estazioak. Kutxa honek sorgailuaren konexioa karga-puntu bihurtzen du minutu batzuetan. Panel akrilikoak kolpea hartu du eta oraindik itxura berria du, eta horrek harritu gaitu».

Bi hilabetez Eskandinavia bira egiten ari zen bikote alemaniar batek bidaiaren erdialdean idatzi zigun: «EEE entxufe gorria zuten kanpin bakoitza gau osoko karga bihurtzen zen. Aurretik entxufe urdinen inguruan planifikatu genuen eta goiz alferrik galdu genuen ehiza. Frustrazio bakarra kanpaleku frantses bat izan zen, zeinaren entxufe gorria ate itxi baten atzean eseri zen; ez du kargagailurik hori konpontzen».

Muga gainditzeko FAQ

G: Zein entxufe erabiltzen du 11 kW-ko unitateak?

A: CEE bost pin gorria, 16A, 400V-ko entxufe industrial trifasikoa - Europako kanpinetan, baserrietan eta tailerretan aurkitzen den estandarra.

G: Etxeko entxufe monofasiko batetik karga al daiteke?

A: Ez. 380/400V trifasikoa behar du; hornidura monofasikoan unitatea ez da dinamizatuko, diseinuaren arabera.

G: Nire autoaren barneko kargagailua - 11 kW onartuko al ditu?

A: AC karga trifasikoa onartzen badu bakarrik; egiaztatu ibilgailuaren zehaztapenak, EV trinko asko fase bakarreko mugatuak baitira.

G: Zenbat azkar kargatzen da benetan?

E: 50 kWh inguru 4,5 ordutan gutxi gorabehera irteera osoan - gaueko geldialdiak egun osoko auto-autonomia gehitzen du.

G: -30 ℃ balorazioa fidagarria al da?

A: Klima-ganbara egiaztatuta dago, hotz-muturrean abiaraztearekin probatuta; oraindik ere gomendatzen dugu unitatea berotzea karga osoko saioen aurretik hotz sakonean.

G: Funtzionatzen al du 230V-ko sare trifasikoak dituzten herrialdeetan?

A: 380VAC ±% 15 sarrerako leihoak 400V Europako sare gehienak estaltzen ditu; sare estandarrak ez direnetarako, berretsi zure fasez faseko tentsioa gurekin eskaeraren unean.

G: Zer dokumentu lortzen ditut aduanetarako?

A: CE, TUV eta CQC ziurtagiriak, proba-txostenak, faktura komertziala eta pakete-zerrenda, 40+ herrialdetara esportatzeko prestatuta.

G: Benetan eramangarria al da?

E: 8-10 kg inguru paketatuta, zorro garraiatzeko aukerarekin — nahikoa astuna industrial sentitzeko, nahiko arina pertsona bat mugitzeko.
