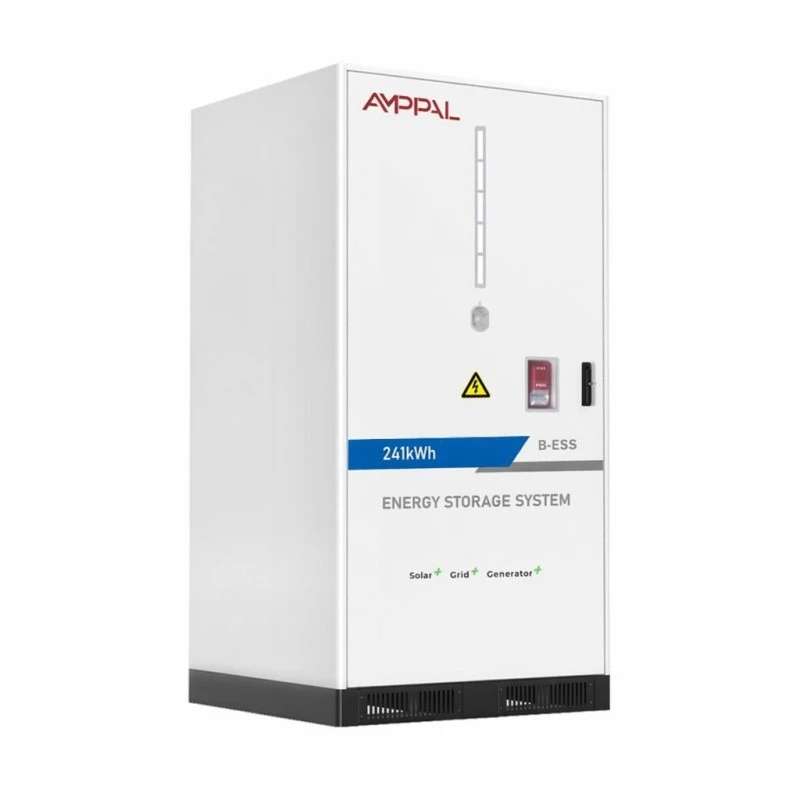

225 kWh / 241 kWh bateriaren energia biltegiratzeko sistema modularra mikrosare komertzialetarako

Baterien multzoa ez da biltegiratze sistema bat

Mikrosare komertzialetarako 225 kWh / 241 kWh bateria modular energia biltegiratzeko sistema hau inbertsorerik gabe bidaltzen da. Ez dago EMS pantailarik, ez sareko terminalik - DC alboko bateria multzoa da, eta absentzia hori da, hain zuzen, integratzaileek erosten dutela.

Sistema integratzaile edo EPC batek sarritan PCS marka hobetsi bat, planta osorako EMS bat edo edukiontzien proiektu bat izan ohi du, non potentzia bihurtzeko etapa dagoeneko kontratatuta dagoen. Inbertsore integratua duen bateria bat erostea esan nahi du erabili ezin duzun bigarren bihurgailu bat erostea eta fabrikak lehendik egindako integrazio lana ordaintzea.

225 kWh eta 241 kWh multzoek DC interfaze garbia aurkezten dute CAN, Ethernet edo RS485 bidez, biltegiratze aktiboa zure potentzia bihurtzeko eta kontrol pilara lotzeko aukera emanez. Zuk arkitektura mantentzen duzu; energia hornitzen dugu.

Bi konfigurazioak eta bat datozenak

225 kWh 1P224S-n 716,8VDC nominalarekin eta 604~806VDC funtzionamendu leihoarekin; 241kWh 1P240S-n 768VDC nominalarekin eta 672~864VDC.

Biek LFP 3.2V/314Ah-ko zelulak erabiltzen dituzte 51.2V/314Ah-ko paketeetan - 14 pakete 225kWh-ko klusterrentzat, 15 241kWh-rako - eta biek 150A-ko korronte estandarra 0.5CP-n.

604 ~ 806VDC leihoa 600-800V DC bus baten inguruan eraikitako PCS plataformetara egokitzen da; 672 ~ 864VDC leihoa 750-900V klasera egokitzen da - bat egin proiektua aipatu aurretik.

Gehienezko eraginkortasuna % 88koa da 0,5 C-tan karga eta deskarga batean, osagarriak barne, beraz, joan-etorriko ereduak sistema-zenbaki erreal bat erabiltzen du.

Ziklo-bizitza 8000 aldiz baino gehiagotan adierazten da 0,5C eta 25°C-tan gutxienez % 80ko energia atxikipenarekin - zure amortizazio ereduak behar duen kopurua, bere baldintzekin erantsita.

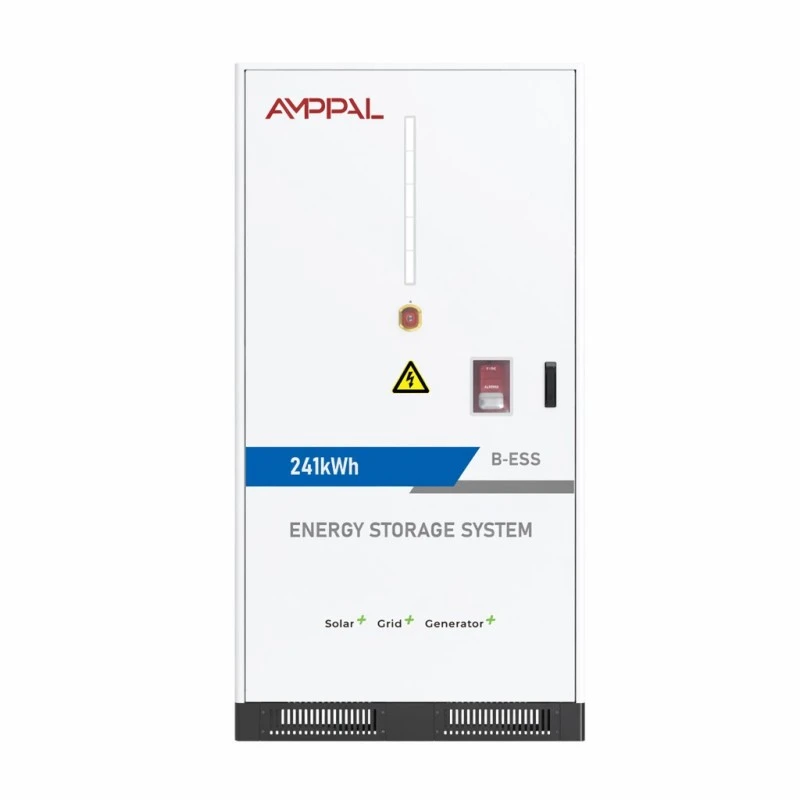

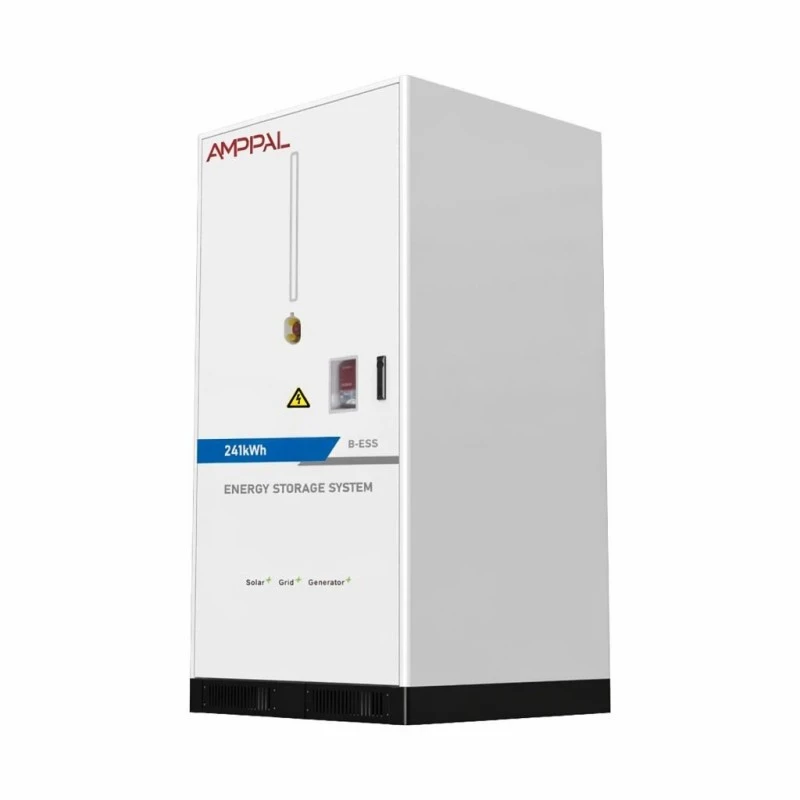

Aire girotu adimenduna, aerosol gehi perfluorohexanona suaren babesa, IP54 eta 2050 kg 1095 * 1210 * 2120 mm-ko armairu batean bi aldaeretan.

Zehaztapen Teknikoak

Nork Erosten Du Bare Cluster

Lehendik dagoen PCS linea duten integratzaileak: klusterrak biltegiratzea gehitzen dio bere katalogoari bigarren inbertsore SKUrik gabe stocka eta laguntza emateko.

EPC-ak bateria-kide bat estandarizatzen dute hainbat gunetan - 2050 kg-ko armairu bera, komunikazio-interfaze bera, ordezko piezen zerrenda bera nonahi.

FV-ko instalazioak DC-akoplatutako biltegiratze bihurtzeko proiektuak, non klusterrak lehendik dagoen inbertsorearen DC busean kokatzen diren eta inbertsore zaharrak bere eginkizuna mantentzen duen.

Edukiontzi-proiektuak non PCS bezeroak banan-banan eskuratzen duen eta bateria fabrikan probatutako eta independenteki ziurtatutako unitate gisa iritsi behar dute.

Kontrol-arkitektura jabeduna den eta DC osagai bat bakarrik sartuko den meatzaritza eta industria guneetarako babeskopia eraikitzen da.

Zure PCSekin bat etortzea eta pilatzea

Lehenengo egiaztapena tentsioa da. Klusterraren funtzionamendu-leihoak - 604 ~ 806 VDC edo 672 ~ 864 VDC modeloaren arabera - PCS DC sarrerako barrutiaren barruan egon behar du bi muturretan marjina duela, bateria hutsaren eta guztizko kargaren arteko leiho osoan ibiltzen baita.

Bigarren egiaztapena bostekoa da. Klusterrak CAN, Ethernet eta RS485 hitz egiten ditu estandar gisa 4G aukeran urruneko zerbitzurako; zure EMS-ak horietako bat hitz egiten du edo protokoloko ate bat lortzen du. Erregistro-mapa dokumentazio paketearekin argitaratzen dugu, zure kontroleko ingeniariak SOC, egungo mugak eta babes-alarmak mapeatu ditzake fabrikako deirik gabe.

Ahalmena hazten da klusterrak gehituz, ez birracking bidez. Eredu bereko 241 kWh-ko bigarren kluster bat DC bus berdinera konektatzen da paraleloan - pareko tentsio nominala da baldintza - eta guneko EMSak bi DC iturri gisa biltzen ditu. Potentzia PCS-ek mugatuta jarraitzen du; energia eskalak 225 edo 241 kWh-ko urratsetan.

Segurtasun eta Ziurtagiriaren Fitxa

Suaren aurkako babesa bi fasekoa da: aerosola pakete mailan, perfluorohexanona kabinetearen bolumenerako - konfigurazio-aseguruek bateria komertzialetan espero dute orain.

PACKek CE eta RoHS daramate; ekipoak UN38.3 eta MSDS-ekin bidaltzen ditu, hau da, aduanek eta guneko aseguruek ikusteko eskatzen duten dokumentazioa.

IP54 itxitura DC beheko sarrerarekin, guruin elektrikoaren eremua armairu barruko paketearen konpartimentutik bereizten duena.

Aire-hoztutako aire girotu adimendunak 14-15 paketeak tenperatura-banda estu batean mantentzen ditu; kontrolagailuak haizagailuak zelulen tenperaturaren aurka modulatzen ditu.

Funtzionamendu-ingurua 0°C eta +50°C artekoa da, 0-95% RH kondentsaziorik gabe, 2000 m-ko altitudetik gorako beherapenarekin - ziurtatu zure gunea barruan dagoela sinatu aurretik.

Kluster bakoitzak 0.5CP fabrikako txirrindularitza proba osoa egiten du pakete-mailako erregistroarekin, eta onarpen-txostena unitatearekin batera bidaltzen da.

Nola muntatzen den klusterra Yueqing-en

1. Zelula hartzea - ​​314Ah LFP zelulak lagintzen dira gaitasunaren eta barne-erresistentziaren arabera, eraikuntza hasi aurretik.

2. Paketeen muntaia - 51.2V/314Ah paketeak soldatu, kableatu eta pakete BMS batekin hornitzen dira, ondoren isolamendu proban.

3. Armairuen fabrikazioa - txapa altzairua CNC bidez moztuta dago, tolestuta, soldatuta eta hautsez estalita dago korrosioaren babesarekin.

4. Bastidoreak — paketeak 1P224S edo 1P240S katean instalatzen dira DC busa parekatuta eta egiaztatuta.

5. Instalazio termikoa eta suaren instalazioa: aire girotua, hodiak, aerosol-sorgailuak eta perfluorohexanona sistema instalatu eta probatu.

6. Kontrol-kableatua — kluster kontrolagailua, komunikazio-paseak eta DC beheko sarrera-guruina amaitu eta egiaztatu dira.

7. Onarpen proba - 0.5CP karga eta deskarga pakete-mailako tentsioarekin eta serie-zenbakiarekin erregistratutako tenperaturarekin.

8. Enbalatzea - ​​2050 kg-ko armairua paleta sendotu batean bermatuta dago, kolpe-adierazleak jarrita eta merkantzietarako kaxa.

Zein kluster, eta zenbat

Aukeratu eredua zure PCS tentsio-leihoaren arabera lehenik eta zure energia-helburuaren arabera. 750-900V DC-ko autobus batek 241kWh-ko klusterera seinalatzen du (672~864VDC); 600-800V-ko autobus batek 225kWh-ko unitatera bideratzen du (604~806VDC). Tentsio-desegokitzea behartzeak bateria edo inbertsorea gutxitzea esan nahi du, eta biek kalte egiten diote amortizazioari.

Ondoren, zenbatu klusterrak bidalketa-leihoaren arabera: 225 kWh-ko kluster bakoitzak 150A estandarra ematen dio autobusari, beraz, bi orduko leiho batean energia erabilgarria PCS bihurtzen duena da, ez plaka.

Izan zintzoa kontratazio formari buruz. Zure proiektuak PCS eta EMSrik ez badu oraindik, kluster hutsa abiapuntu okerra da: fabrika-sorta bereko armairu edo edukiontzi integratua azkarrago iritsiko da martxan jartzea. Klusterra dagoeneko pilaren gainerako jabeak diren erosleentzat da.

Klusterreko aurrekontu bati jarri beharreko galderak

Eskatu tentsio leihoa, ez nominala soilik. '768V' gisa aipatzen den kluster batek alferrikakoa izan daiteke zure PCS 850V-tan sartzen bada eta paketea 864V-ra kargatzen bada.

Galdetu komunikazio-erregistroaren mapa unitatearekin batera bidaltzen den ala NDA berrikuspenaren ondoren bakarrik - gurea dokumentazio paketean dago.

Galdetu suteen babesa nola antolatzen den: aerosolak eta perfluorohexanona biak daude hemen; agente bakarreko aurrekontuak zure aseguru-fitxategia aldatzen du.

Galdetu zikloaren erreklamazioak tasa, tenperatura eta atxikipena adierazten dituen ala ez - "8000 ziklo" baldintzarik gabe ez da zehaztapena.

Baldintza komertzialak: 25-35 lanegun kluster estandarrentzat, bost urteko bermea, MOQ unitate bat prototipoen integrazio lanetarako.

2050 kg-ko Cluster bat bidaltzea

Armairuak 1095 * 1210 * 2120 mm neurtzen ditu eta 2050 kg pisatzen ditu bi aldaeretan, beraz, orga jasotzaileen poltsikoekin eta tokiak behar duen garabi baterako altxatzeko puntuak dituen palet indartu batean mugitzen da.

Bateria instalatuta dagoela, bidalketa UN3480 produktu arriskutsuak dira: UN38.3 txostena eta MSDS prestatzen ditugu, eta gutxi gorabehera astebete gehitu beharko zenuke DG erreserba-epea jatorrian.

Baldintzak FOB Ningbo edo Shanghai-rekin CIF-a eskatuz gero. Kamioi-konpartimentu bakoitzeko multzo bat errepideko merkantzien zama praktikoa da; bik 20 oineko edukiontzi bat jartzen dute zintzadun, ibilbideak ahalbidetzen badu.

Zerbitzu eta Gaitasun Konpromisoa

Bost urteko bermea paketeetan, aire girotuan, suteen sisteman eta kluster kontrolagailuan entregatutako unitate gisa.

Ahalmenaren atxikipena % 80an bermatzen da 0,5 C-ko txirrindularitzan, fabrikako onarpen erregistroaren arabera.

Paketeak eremuan truka daitezke: pakete ahul bat ordu batzuetan ordezkatzen da gainerako katea ukitu gabe, eta BMS orekatu egiten da berrabiarazten denean.

CAN/Eth/RS485 bidez urruneko diagnostikoak (4G aukerakoa) gure ingeniariei pakete-mailako datuak irakurtzeko aukera ematen die eta guneko energia-txostenetan agertu baino lehen.

Urteko zerbitzuak iragazkien garbiketa, suaren presioaren egiaztapenak, momentua egiaztatzea eta ahalmenaren funtzionamendua hartzen ditu; ordezko paketeak 5-7 laneguneko epean bidaltzen dira.

Integrazio akatsak errepikatzen ditugu

Okerra: klusterra kableatzea bere DC leihoa bateriaren barrutiarekin ia gainjartzen duen PCS batera. Eskuinean: egiaztatu 604~806VDC edo 672~864VDC PCS leihoaren barruan dagoela bi muturretan marjina duela.

Gaizki: 225kWh eta 241kWh multzoak autobus batean nahastea. Eskuinean: unitate paraleloek eredu berekoak izan behar dute, beraz, tentsio nominalak bat datoz.

Okerra: DC beheko sarrerako guruina urez isurtzeko erabilgarri uztea. Eskuinean: zigilatu guruina instalazioan eta mantendu zokaloaren eremua garbi.

Okerra: IP54 suposatzeak kanpoko esposizioa edonon esan nahi du. Eskuinean: hautsa eta zipriztinak jasaten ditu, ez geldirik dagoen ura - mantendu multzoa uholdeak izateko joera duen lurzorutik.

Okerra: komunikabideen maparen proba saltatu dinamizatu aurretik. Eskuinean: exekutatu banku-mailako CAN/RS485 esku-harreman bat zure EMSarekin clusterra autobusera konektatu aurretik.

Integratzaileen txostena

Dubaiko sistema integratzaile batek 241 kWh-ko klusterra 500 kW-ko PCS batekin parekatu zuen hotel-proiektu baterako 2025 hasieran. Beren ingeniari nagusiak esan zuen CAN erregistroko mapak EMS mapak amaitzen utzi ziela arratsalde batean, eta fabrikako proba-txostenak tokiko agintaritzaren dokumentuen berrikuspena erraza egin zuela - nahiz eta DC kablearen isatsak beren praktika estandarra baino laburragoak izan.

Lurmutur Hiriko EPC bat 225 kWh-ko klusterrean estandarizatutako hiru merkataritza gunetan. Beren kontratazio arduradunak 2050 kg-ko kabinete berdina eta ordezko piezen zerrenda arrunta guneko logistika sinplifikatua adierazi zuen, eta bere lan-taldeak aire girotuaren zerbitzurako sarbide-panela kexatu zen, nahiago duten diseinuan hormara begira dagoen aldean dagoela.

Medellinen, Kolonbiako meatze-kontratista batek 241 kWh-ko bi kluster exekutatzen ditu DC autobus batean diesel-hibrido sistema baten atzean. Beren kontroleko ingeniariak iragarritako SOC bat datorren konfigurazio paraleloa berretsi zuen eta WiFi antena aukera luzeagoa eskatu zuen, kluster diagnostikoak kontrol gelara kablerik gabe iristeko.

Erantzunak Sinatu aurretik galdetzen dituzten integratzaileek

G: PCS barne al dago?

A: Ez - hau DC alboko bateria multzoa da. Zure PCS/EMS-ra entregatzen du CAN, Ethernet edo RS485 bidez (4G aukerakoa).

G: Zein PCS tentsio bat dator?

A: 225kWh klusterrak 604 ~ 806VDC hartzen ditu; 241 kWh-ek 672 ~ 864 VDC hartzen ditu. Egiaztatu zure PCS DC leihoa barrutiarekin.

G: Bi kluster exekutatu al ditzaket paraleloan?

A: Bai, eredu bereko klusterrak DC bus berean, tentsio nominala parekatua, guneko EMS-ek batuta.

G: Zein da korronte estandarra?

A: 150A kluster bakoitzeko 0.5CP tasan; PCSk potentzia definitzen du, klusterrak energia definitzen du.

G: Zein da joan-etorriko eraginkortasuna?

A: Gehienez % 88 0,5 C-tan karga eta deskarga batean, osagarriak barne.

G: Zenbat denbora iraungo dute zelulek?

A: 8000 ziklo baino gehiago 0.5C eta 25°C-tan gutxienez %80ko atxikipenarekin; giro-tenperatura altuagoek laburtzen dute.

G: Hirugarrenen EMS batekin funtzionatzen al du?

E: Bai - erregistro-mapa dokumentazio paketearen parte da, beraz, zure ingeniaria fabrikako deirik gabe integratu daiteke.

G: Zein da epea?

A: 25-35 lanegun kluster estandarrentzat, gehi astebete inguru jatorrian produktu arriskutsuak erreserbatzeko.
