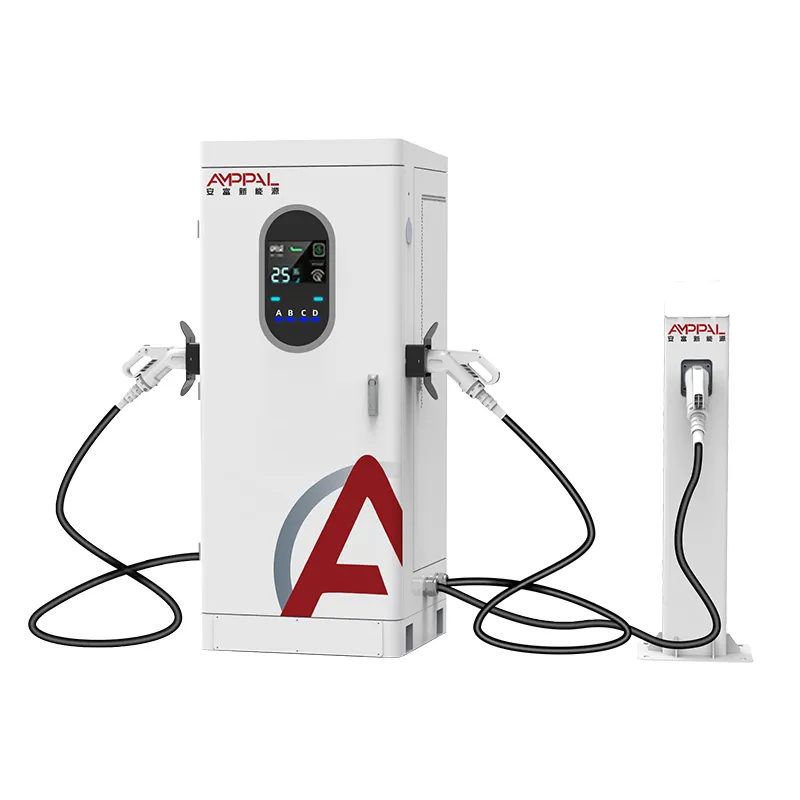

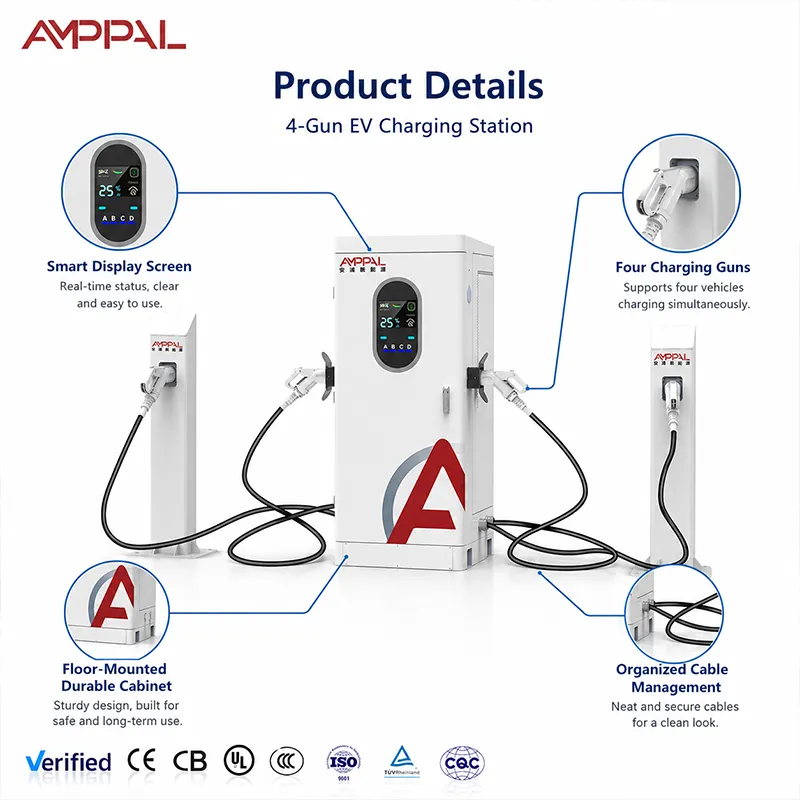

120 kW-ko pistola anitzeko DC EV kargagailua hainbat ibilgailu eta flota kargatzeko

Zer egiten du 120 kW-ko lau pistola kabineteak

Entxufatu EV bakarra AF-DC-120-Y-D-Z-4-H-ra eta 120 kW-ko guztizkoak ateratzen ditu; segundo batean konektatu eta armairuak isil-isilik aurrekontua berriro zatitzen du 60 kW-ra. Birziklatze hori, ez potentzia-modulua bera, da gidariek bost izarreko berrikuspena edo izar bateko errepasoa uzten dizuten ala ez erabakitzen duena.

120 kW-ko pistola anitzeko DC EV kargagailu hau hainbat ibilgailu eta flota kargatzeko pistola anitzeko DC kargagailu integratua da: armairu bat, AC380V sarrera bat, lau irteera potentzia igerileku bakarra partekatzen dutenak. Ez dira lau kargagailu elkartuta. 120 kW-ko makina bat da, zeinaren softwareak erabakitzen duen energia nora doan, segundoz segundo. Software hori ulertzen duten operadoreek ilararen esperientzia moldatzen dute.

Esleipen-motorrak bost gauza aldatzen ditu

Zuk ezartzen dituzun esleipen-arauak, ez fabrikak: lehenik eta behin, zatitu ere edo lehentasunezko pistola bat - ukipen-pantailan edo OCPP backend-aren bidez aldatuta, kabineterik ireki gabe.

Pistola inaktiboek alokairua ordaintzeari uzten diote: C posizioa hutsik dagoenean, bere kuota lanpetuta dagoen armetara isurtzen da automatikoki. 120kW-k ez du inoiz aparkatzen erabili gabeko entxufe batean.

Pantailak egia dio: saio bakoitzak zuzeneko tentsioa eta korrontea erakusten ditu, beraz, "moteldu" duen gidariak esleipena dela ikus dezake, ez akatsa. Pantaila horrek edozein laguntza-txartelek baino argumentu gehiago amaitzen ditu.

Uneko mugak matematikaren parte dira: irteera 250A-tan gainditzen da, beraz, 800V-ko ibilgailu batek bakarrik 120kW osoa har dezake, 400V-ko auto batek 100kW inguruko gailurra izaten duen bitartean. Kabineteak bi zenbakiak zuzenean erakusten ditu.

Zehaztapen Teknikoak

Non 120 kW-ko Splitter batek bere mantentzea irabazten duen

Hiriko taxi-biltegiak: hiru taxik 30kW hartzen dute bakoitzak, eta goi-tentsioko berlina batek igerilekua hartzen du.

Hotel eta merkataritza guneko aparkalekua: gaueko gonbidatuek erritmo lasaian kobratzen dute; eguneko bisitari bat bakarrik 120 kW-ra hurbiltzen da.

4-8 EV eta 120 kW-ko elikadura-lerro bakarreko flota txikiko patioak lurjabeak ez ditu berrituko.

Autobideko zulo-geldialdiak leherketa iristen direnean - lau pistolak olatu txiki bat xurgatzen dute bigarren transformadorerik gabe.

Klima beroetan ibiltzeko zentroak: behartutako airearen hozteek eta IP54 itxiturak 40 graduko egunak eta hautsezko bazterrak maneiatzen dituzte.

Nola erabakitzen duen Kabineteak nork lortzen duen zer

Kontrolagailuak etengabe lagintzen du konektatutako pistolaren eskaera: bateriaren tentsioa, egungo eskaria eta zuk hautatutako araua. Lehenengoa da lehenetsia: lehen autoak eskatzen duena jasotzen du, bigarrenak geratzen denetik hartzen du, geroago iristen direnek sobratutakoa banatzen dute. Zatitzeak ere igerilekua banatzen du okupatutako armen artean.

Hona hemen matematikako gidariek benetan sentitzen dutena. Kotxe bat bakarrik: igerileku osoa. Bi auto: 60kW bakoitza. Lau kotxe: 30kW bakoitza - ibilgailuek zenbaki horiek onartu ditzaketela suposatuz. Bi oharrak garrantzitsuak dira. Lehenik eta behin, 250 A-ko sabaia: 300 A eskatzen duen 400 V-ko bateria batek 100 kW-tik gertu mugatzen du, beraz, "120 kW-eko une osoa" 800 V-ko ibilgailuei dagokie.

Gidariak ikusten duena, beraz, jaitsiera bat da, norbait berria entxufatzen denean eta korronte motela murrizten da bere bateria igotzen denean. Ezta akatsa ere. Pantailak zatiketa berria erakusten du segundo batean, eta LED banda kolorez aldatzen da ilarak zein pistola libre dagoen jakin dezan.

Kalitate-ateak CE, TUV, UL eta CB marken atzean

Mota-probak armairu osoan, ez bankuko lagin bat: EMC, erresistentzia dielektrikoa eta lurra babesteko lurreratzea egiaztatu da 1820x750x735 unitatean bidalitako moduan.

96 orduko gatz-ihinztatzea itxituran eta pistolen karkasetan - Golkoko eta Asiako hego-ekialdeko guneetan garrantzitsua den kostaldeko korrosioaren egiaztapena.

Bertze termikoa 50C giroan ateak itxita; derating kurba eskuliburuan inprimatuta dago, ez da gunean aurkitu.

IP54 euria eta hautsaren proba ateen zigiluen eta kable-guruinetan unitatea lerrotik irten aurretik.

Serializatutako erregistroak: kabinete bakoitzaren proba-fitxategia bidalketarekin batera eska daiteke - erabilgarria proiektuaren lizitazio batek froga eskatzen duenean.

Zortzi urrats bobina altzairutik probatutako armairu batera

1. Laser ebaketa TRUMPF makinetan eta CNC prentsa-balazta tolestu - txapa-etapak IP54 istorioa ezartzen du.

2. Hauts estaldura eta ontzea, lote bakoitzetik ateratako gatz-lagin batekin.

3. PCBA muntaia DC linean; AMPPALek AC eta DC muntaiak bereizten ditu, beraz, DC armairuek ez dute inoiz erremintarik partekatzen AC engranajeekin.

4. Potentzia-moduluaren integrazioa momentua kontrolatutako busbar-en muntaketarekin - busbarra solte bat hilabete geroago agertzen da puntu bero gisa.

Lau pistolatan 120kW matematika egokia al da zure gunerako?

Armairu hau lau ibilgailu aldi berean konektatu daitezkeen eta saioak 25-60 minutu irauten duten guneetara egokitzen da: biltegiak, merkataritza-guneak, hotelak, autobideko geraleku txikiak. Lan egin atzerantz zure helburutik. Gutxi gorabehera, okupatutako pistola bakoitzeko 40 kW-ko batez bestekoa, 50 kWh-ko kargak 75 minutu inguru behar ditu armairua beteta dagoenean, eta 25 minutu inguru auto batek igerilekua bakarrik duenean.

Izan zintzoa desegokitzeei buruz. Zure negozio osoa aldi berean ibilgailu batekin bide azkar bat bada, pistola bakarreko 120 kW edo 160 kW gutxiago kostatzen da. Aldibereko 120 kW-ko lau saio behar badituzu, armairu hau lau aldiz txikiegia da: erosi unitate bereiziak.

Zergatik erosleek AMPPAL-en kabinete hau eskatu

OEM/ODM dramarik gabe: logoa, kolorea, pistola etiketak eta backend izendapena eskaeran konfiguratuta; MOQ baldintzak eredu bakoitzeko ezartzen dira aurrekontuan, eta lagin-unitateak bolumena baino lehen bidaltzen dira.

15-20 laneguneko epea eredu honetan, gordailutik eta onartutako artelanetik zenbatuta.

Ekialde Hurbileko, EBko eta Ameriketako lizitazioei erantzuten dien ziurtagiri-multzoa: CE, TUV, UL, CB eta CCC etxean.

Erreferentzia-proiektuak funtzionamendu-datu errealak dituztenak: 500 likidoz hoztutako 500 unitate Saudi Arabiako NEOM hidrogeno berderako proiekturako hornituak, gure taldeak kudeatzen dituen 200 estazio baino gehiago.

2014an Yueqing-en (Zhejiang) sortu zen 260 pertsonako fabrika - "Txinako hiriburu elektrikoa" - 40 herrialde baino gehiagotara esportatzen du.

Kutxa, paleta, edukiontzia: 120kW-ko ontzien modua

Armairua zutik bidaltzen da 1820x750x735 mm-ko gorputzeko egurrezko kutxa batean, albo bakoitzeko 100 mm inguruko tartearekin; lau pistolak apar-moztutako konpartimentuetan ibiltzen dira ondoan. Kutxaren gutun-azala 2,0 x 0,95 x 1,0 m-tik gertu ateratzen da, eta azken pisu gordina pakete-zerrendan ageri da bidali aurretik.

Edukiontzien kargak egiteko, planifikatu gutun-azal horren inguruan: 40 oin-ko HQ-k sei kaxa sartzen ditu ilara bakarrean osagarrietarako lekuarekin, eta gordetzeko plana berriro egiaztatzen dugu ontzien benetako dimentsioen arabera eskaera bakoitzean. Bi bezerok ez dute nahasketa bera biltzen, beraz, azken karga-diagrama zurekin berresten da kamioia irten baino lehen.

Baldintzak zure deia dira - FOB, CIF, CFR, DDP edo EXW gure Yueqing lantegitik - eta bidalketa dokumentuak (faktura komertziala, ontziratze-zerrenda, karga-faktura, jatorri-ziurtagiria) gure esportazio-mahaiak prestatzen ditu, urtean helmugako 40 herrialde baino gehiago kudeatzen dituena.

Bermea eta ordezko piezak

Bi urte unitatean. Pistola anitzeko armairuetan pistola-multzoek higadura gehien ikusten dute; lau posizioak gordetzen ditugu.

Ordezko pistola multzoak (5m edo 7m-ko kablearekin) 48 orduko epean bidaltzen dira Zhejiang lantegitik hornitutako elementuetarako.

Urruneko diagnostikoak OCPP konexioaren bidez: konfigurazio-akats gehienak backend bidez konpontzen dira gune bisitatu gabe.

Eskaera bakoitzarekin bidaltzen den urteko zerbitzu-zerrenda bat: garbitu aire-iragazkiak, bir-momentu-barrak, ikuskatu pistolaren kontaktuak erre-markak ikusteko.

Martxan jartzeko laguntza: gure ingeniariekin urruneko deia bat lehen saioa amaieraraino ibiltzeko.

Modulu-mailako ordezkoak, ez plaka-mailako promesak: potentzia-moduluak bero-beroan truka daitezke eta hornitzen dira berme-epe osorako.

Okerra vs zuzena: kabinetea maneiatzea

Gaizki: aparkatu 5 m-ko kablea tenkatuta egon dadin, eta gero konektorea higatzen denean kargatzaileari errua bota. Eskuinean: kablearen luzera badiaren diseinuarekin bat etortzea — 7 m-ko pistolak bide urrunetan, 5 m-ko bide itxietan, kableak zorroetara itzuli dira saio bakoitzaren ondoren.

Okerra: kaxak armairuaren alde aireztatuaren kontra pilatzea. Eskuinean: hartunearen inguruan 40 cm-ko espazio libre mantendu eta hilero iragazkia garbitzea.

Gaizki: 400V-ko gidari bati "120kW lortuko duzu" esatea, seinaleak 120kW dioelako. Eskuinean: zenbaki erreala aipatuz — 100 kW inguru 400 V-tan, 120 kW osoa 800 V-tan — eta zuzeneko pantaila seinalatuz.

Okerra: armairua entxufe partekatu batetik edo tamaina txikiko etengailu batetik elikatzea. Eskuinean: AC380V+-15eko linea dedikatu bat, etengailua behar bezala baloratua eta lur-lotura egokia - kableatu-diagrama eskuliburuan dago.

Okerra: pistola bat asfalto hezean etzanda uztea hurrengo autoak ilaran jartzen dituen bitartean. Eskuinean: erabili ondoren zorroa; LED bandak berdea erakusten du pistola eserita eta prest dagoenean soilik.

Operadoreek sei hilabeteren ondoren esaten dutena

Dubaiko taxi-biltegiko kudeatzaile batek exekutatzen du lehenik eta behin, eta LED bandak esan zigun ilararen gatazkak erdira moztu zituela: gidariek ikusten dute zein pistola dagoen libre aparkatu aurretik. Bere kexa: eguzki zuzenak 7 hazbeteko pantaila zaila egiten du arratsalde erdian irakurtzea, beraz, kabinetearen gainean kaxa txiki bat jarri zuen.

Kuala Lumpur-eko merkataritza-guneko operadore batek 7m-ko pistola agindu zuen kanpoko posizioetan, atzeko portuko autoak nahastu gabe irits daitezen. Armairu bakoitzeko diru-sarrerak igo egin ziren zatiketa berdinera aldatu ondoren, auto bakar batek ere ez zuelako igerilekua afaltzen afarian.

Varsoviako garraio-enpresa batek lau furgoneta ibiltzen ditu armairu batean zehar. -15C-tan kabinetea martxan jarri zen eta tenperatura ondo mantendu zuen. Haien oharra: saioaren amaierako burrunbagailuaren bolumena ezin da aplikaziotik isildu, beraz, gaueko langile batek pantailara joan behar du - txikia, baina hurrengo firmwarean eskatu zuten.

Erosleek botere-esleipenari buruz egiten dituzten galderak

G: Lau auto aldi berean konektatzen badira, laurek 30 kW lortzen al dituzte zehazki?

A: Banaketa berdinarekin, bai - 120 lau kanoi okupatuta banatuta. Lehenik eta behin, lehen autoak eskatutakoa gordetzen du eta gainerakoek geratzen dena partekatzen dute. Pantailak zuzeneko zatiketa erakusten du.

G: Gidari batek esan zuen bere abiadura jaitsi zela beste auto bat iritsi zenean. Kargagailuak huts egiten al du?

A: Ia ziur ez. Kabineteak igerilekua berriro esleitzen du saio berri bat hasten denean; bere egungo urratsak mugimendu bakarrean jaisten dira eta pantaila eguneratzen da. Politika da, ez porrota.

G: Pistola batek beti izan dezake lehentasuna?

A: Bai, izendatutako postu bat akzio bat erreserbatu daiteke; beste hirurek geratzen dena zatitzen dute. Lehentasunezko bi pistolak bi armairu beharko lituzke, matematikek ez dute onartzen.

G: Nire 400V-ko flotak 120kW ikusiko ditu?

A: Ez - 250A irteerako sabaiak 400V-ko auto bat gutxi gorabehera 100kW-ra mugatzen du. 120 kW osoa 800 V-ko ibilgailuetan agertzen da. Horregatik, egungo zehaztapenak argitaratzen ditugu marketin lasterbideen ordez.

G: 5m edo 7m kableak?

A: ordena baoaren geometriaren arabera. Errei itxiek 5 m behar dituzte (merkeagoa, kudeatzeko kable gutxiago); zeharkako erreiaren irismenak 7 m behar ditu. Eskaera mistoak normalak dira — zehaztu posizio bakoitzeko.

G: Aldatu al daitezke esleipen-arauak instalatu ondoren?

A: Bai, ukipen-pantailatik edo OCPP bidez, edozein unetan, hardware aldaketarik gabe. Bi asteko A/B datuek zure gunera egokitzen den araua finkatzen dute normalean.

G: Zer gertatzen da pistola batek huts egiten badu?

A: Beste hirurek lanean jarraitzen dute. Pistola-multzoak eremuan ordezka daitezke eta hornituta daude; huts egin duen posizioa akats gisa agertzen da pantailan eta OCPPn.

G: OCPP 1.6 edo 2.0?

A: Biak. Esan iezaguzu zure plataforma bidali baino lehen eta haren aurka probatuko dugu esku-eskua, abian jartzea arazketa-saio bihurtzen ez dadin.
