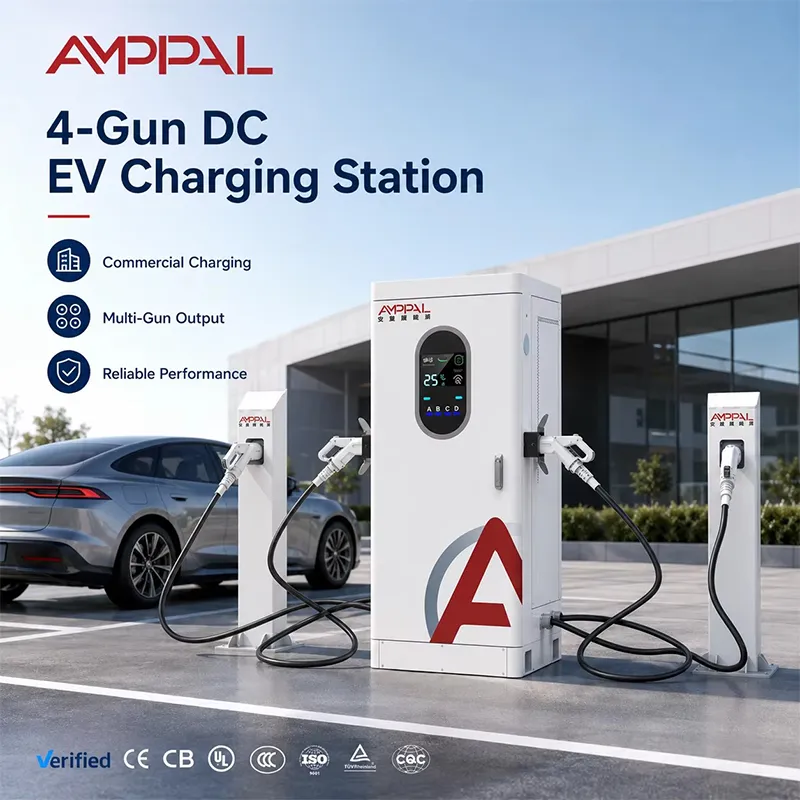

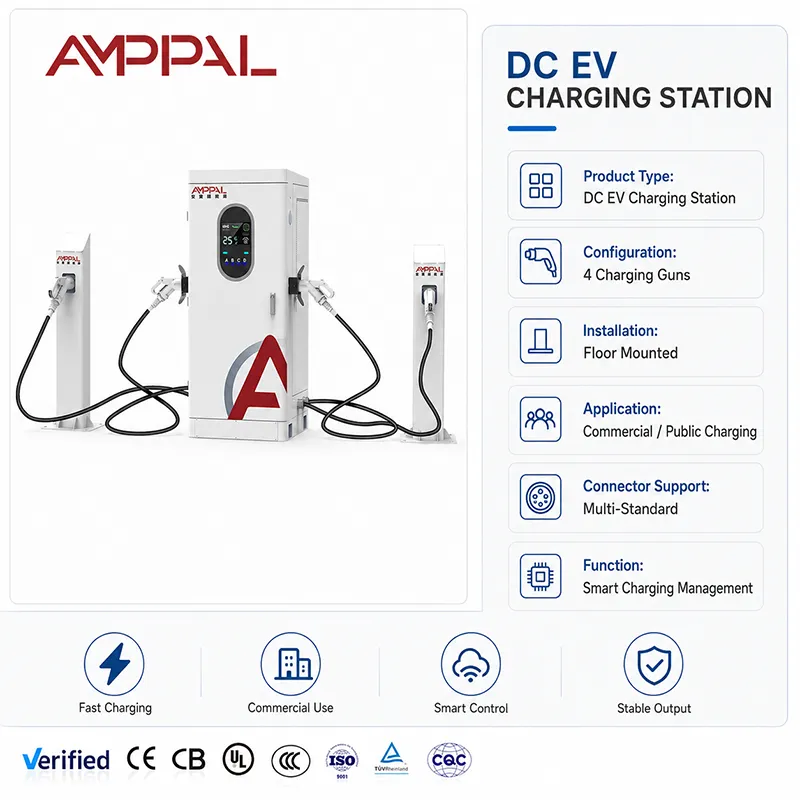

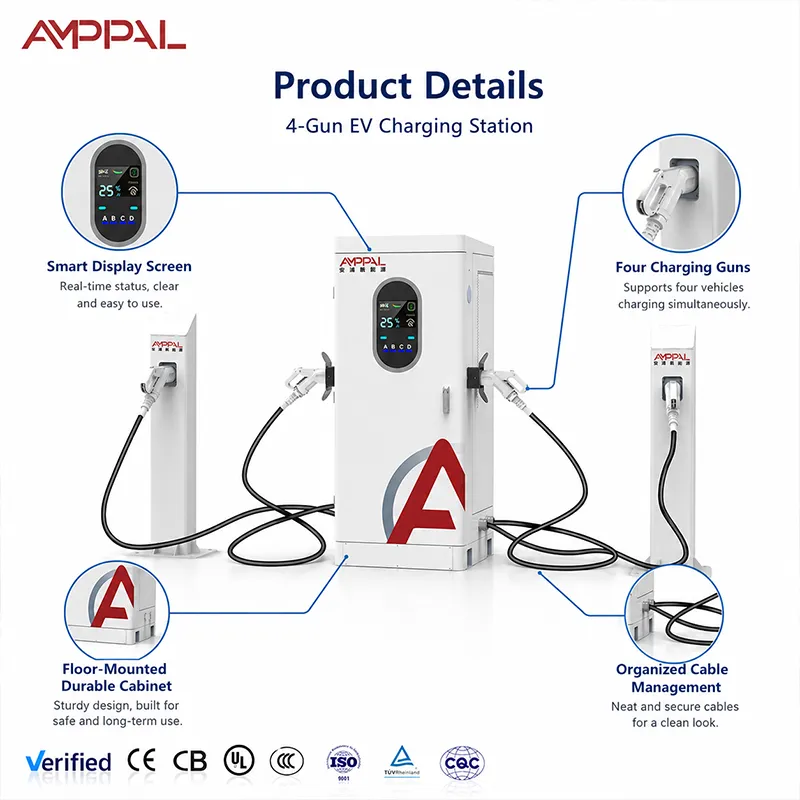

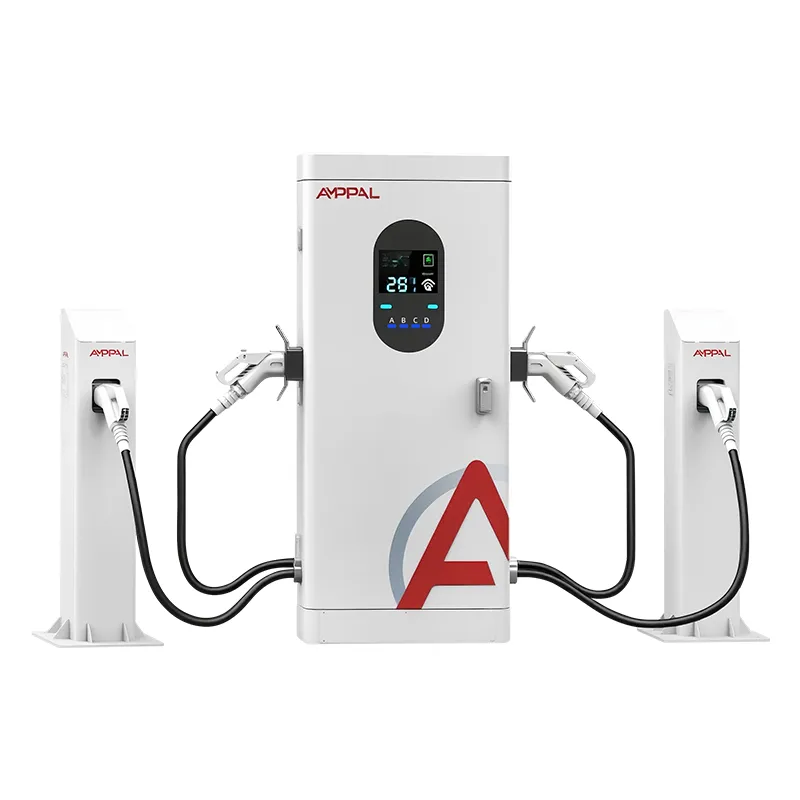

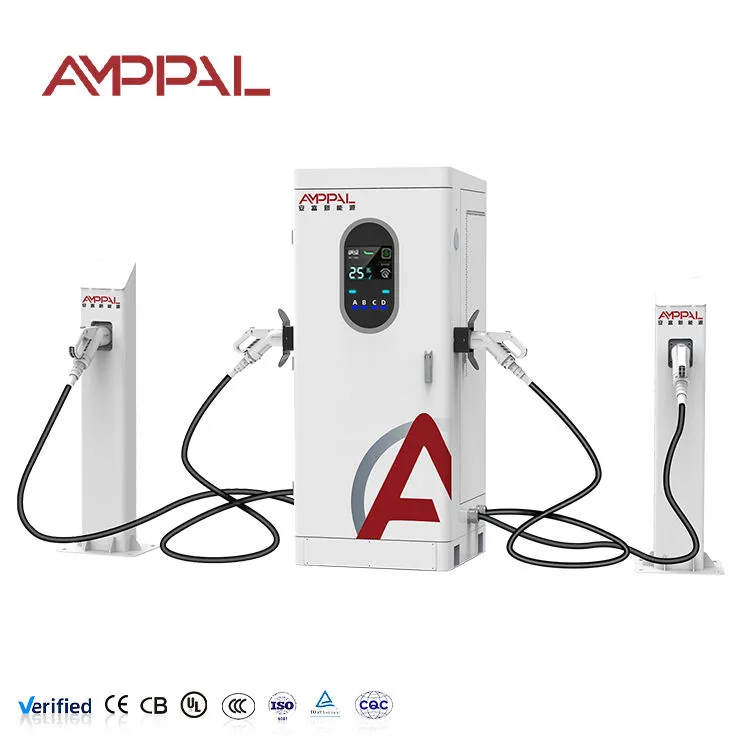

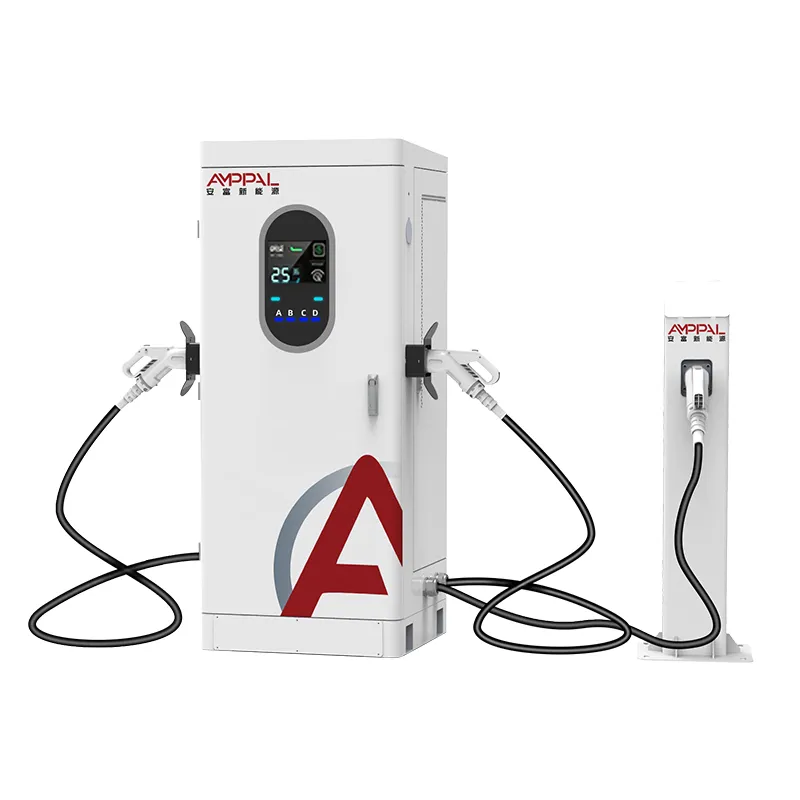

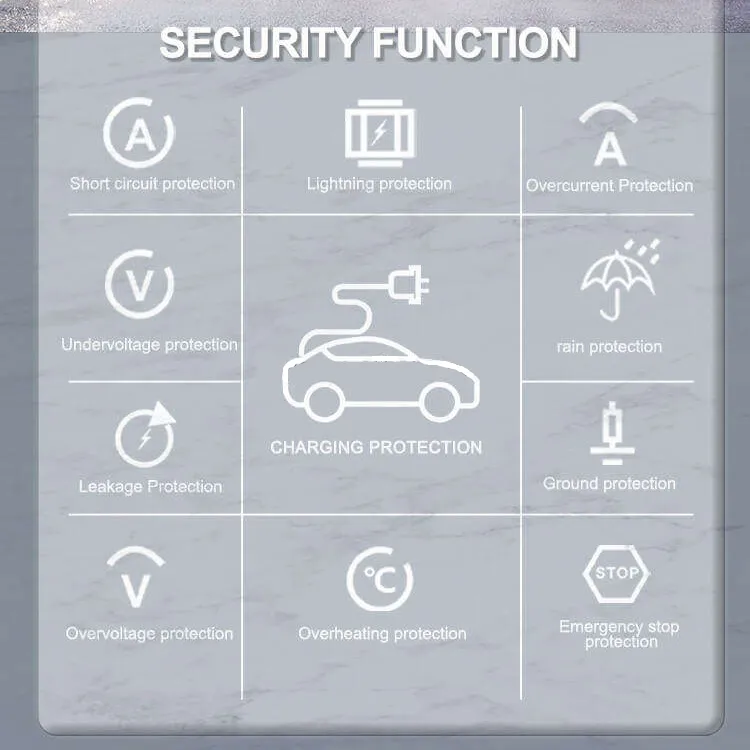

360 kW-ko pistola anitzeko EV kargatzeko geltokia autobideetako kargatzeko guneetarako

Zer eskatzen dio 360 kW-ko armairu batek bere inguruko guneari

Lehen kablea atera baino lehen, 360 kW-ko armairu batek gunearen jabea behartzen du instalatzaile gehienek saihesten duten galdera bati erantzutera: nondik dator energia karga betean? AF-DC-360-Y-D-Z-4-H lau pistolako DC kargagailu integratua da, 360 kW-ra arte hartzen du AC380V jario batetik eta A/B/C/D posizioetan banatzen du. Paperean hori kargagailua da; praktikan ukipen-pantaila duen azpiestazio txiki bat da. Kabineteak pozik eskatuko du bere sarrera osoa - galdera da zure transformadoreak, elikadurak eta tarifa-egiturak dramarik gabe har dezaketen arrakasta.

Hori dela eta, orri hau proiektuaren ingeniarientzat eta guneen jabeentzat idatzita dago, ez soilik kontrataziorako: sarrera-ahalmena, eskariaren kargak, portaera termikoa lau pistolaren irteera osoan eta LED argi-bandaren rola lote handi batean. Eskuratu lau hauek eta armairua fidagarria da. Oker itzazu eta hileko faktura bakoitza sorpresa bat da.

Garrantzitsuak diren diseinu-erabakiak Four-Gun Full Load-en

360 kW osoa eskura daiteke baina arraroa: 250 A sabaian, 800 V-ko auto bakar batek 200 kW-a hartzen du; igerileku osoa 800V-ko hainbat ibilgailu batera kargatzen direnean agertzen da - batez besteko diseinurako, ez marketin-zenbakirako.

OCPP 1.6/2.0 kargak kudeatzeko txapelak atzealdetik ateratzen dira guztira, beraz, kabinetea 360 kW baino gutxiagoko jarioarekin bizi daiteke.

Biltegiratzeko errespetua: armairuak ondo jokatzen du bateriaren bufferekin: kargatu bufferra puntu-puntutik, utzi goizeko presak eramaten, moztu eskaeraren kargak.

Derating argitaratzen da, ez da deskubritu: kurba termikoak adierazten du zein irteera den iraunkorra 50C giroan, lau pistolak berotuta.

LED argi-bandak lotearen seinaleztapen gisa bikoiztu egiten du gauez: kolore-egoerak (inalik/kargatzen/akatsa) 30 metrotik irakurtzen dira, beraz, gidariek zirkulua gelditzen dute.

Pistola bakoitzeko neurketak eta OCPP telemetria osoak zentroko operadoreek bizi duten energia kudeatzeko sistema elikatzen dute.

Zehaztapen Teknikoak

Non dagokio 360 kW-ko armairua (eta non ez)

Autobideko zerbitzu-plazak benetako transformadorearen aurrekontua eta 24 orduko trafikoa dutenak.

Hiriko flota guneek dozenaka ibilgailu elektrifikatzen dituzte gauean, eguzkia edo biltegiratzea gunean.

Kamioiak eta furgonetak olatuetan iristen diren logistika eta merkantzien transferentzia puntuak.

Aireportuko eta autobus-terminalen atariak egonaldi luzea eta errendimendu handikoa.

Ez 250 kW-eko sarrera erabilgarritik beherako guneetarako - kabinetea zintzoa da behar duenari buruz, eta gunea ere izan beharko luke.

Estrategia termikoa eta derating errendimendu osoarekin

Armairuak 360kW tiratzen ditu guneak baimentzen duenean eta ibilgailuek hala eskatzen dutenean. Barruan, behartutako aireak potentzia-moduluak hozten ditu, sarrera aireztatutako aldean dagoela; Kontrolagailuak moduluaren tenperatura etengabe ikusten du eta argitalpenaren derating kurban zehar irteera mozten du, ezer bidai baino lehen. 50C-ko abuztuko arratsalde bero batek irteera nominalaren azpitik mugatuta egon daiteke - nahitako merkataritza, ez porrota.

Sarearen aldetik, aritmetika erraza da: 360 kW-ek 380 V-ko elikadura trifasikoan 550 A lineako korronte gutxi gorabehera karga osoan esan nahi du, eta horrek erabakitzen du zure etengailua, kablearen sekzioa eta transformadorearen zabalera. Hub gune gehienek armairua 400-500 kVA-ko transformadore batetik elikatzen dute edo gunea bi jariotan banatzen dute. OCPP karga-kudeaketak armairua ere muga dezake, esate baterako, 300 kW-ra erabilgarritasun handiko leihoetan, bateria-buffer batek gainerakoa estaltzen duen bitartean;

LED bandak bere mantentzea lortzen du eskala honetan. Atari ilun eta okupatu batean, haren koloreak eta keinu-diseinuak gidari bati 30 metrotik aurrera esaten diote zein pistola dagoen libre, zein kargatzen ari den, zein akatsa duen. Itzuli borobil gutxiagok ilara laburragoak dakartza, eta pistola bakoitzeko OCPP datuek bandak errendimenduan duen eragina egiaztatzeko aukera ematen dizu hilabete igaro ondoren.

Ziurtagiriaren ibilbidea Hub-Scale Cabinet batean

Armairu osoko probak: EMC, erresistentzia dielektrikoa, lurra babestea — zure sareko operadorearen ingeniariak benetan irekiko duen fitxategia.

96 orduko gatz spray itxituran eta pistoletan; kostaldeko guneek serio hartzen dute hori.

50C-ko bustidura termikoa batera argitaratutako derating-datuak dituena.

IP54 sarrera egiaztatzea zigiluetan eta guruinetan.

CE, TUV, UL, CB, CCC korrontea, gehi serieko proba-erregistroak unitate bakoitzeko.

Fabrikaren ibilbidea: 360 kW-ko armairua non eraikitzen den

1. TRUMPF laser ebaketa eta CNC tolestura Yueqing-en; hauts estaldura gatz-spray laginketa lotearekin.

2. PCBA DC linea dedikatuan, AC muntaiatik bereizita.

3. Parearen bidez kontrolatutako busbarra eta potentzia-moduluaren integrazioa — 360kW-tan juntura solte bat sute arriskua da, beraz, junta guztiak erregistratzen dira.

4. Lau pistola kableatua posizio bakoitzeko kontaktoreekin eta neurgailuarekin.

5. Firmware flasha eta OCPP esku-ematea probako backend baten aurka, karga kudeatzeko scriptak barne.

6. Karga osoko erretzea erresistentzia-banku batean unitate bakoitzeko erregistroekin.

7. Azken QC eta serializazioa.

8. Enbalatzea - ​​epe estandarra 15-20 lanegunetakoa da, eta 1 milioi unitate baino gehiagoko urteko edukiera lerroak eskaera handiak ordutegian mantentzen ditu.

Hub kabinete bat aukeratzea: potentzia, sarea eta arteko guztia

Hasi saretatik, ez armairutik. Galdetu zure konexioak zer eman dezakeen etengabe, ez zer iraun dezakeen minutu batez. Erantzuna 300 kW-tik beherakoa bada, 360 kW-ko armairu batek OCPP estalkiarekin edo biltegiratzearekin funtzionatu beharko luke, edo 240 kW-ra murriztu beharko zenuke eta aurreztutako dirua bigarren unitate batean gastatu beharko zenuke geroago.

Non dagoen kabinete hau erantzun okerra: ibilgailu bat aldi berean ikusten duen gune batek ez du lau pistola behar; Transformer berritze biderik gabeko gune batek ezin du zintzotasunez ostatu; eta aldibereko eskaera handia zigortzen duen tarifak erosketa baino lehen sinatutako biltegiratze eta estaldura plana behar du, ez lehen fakturaren ondoren.

Hub Handietako Proiektuetarako Kontratazio Oharrak

Hub proiektuak dokumentazioan bizi edo hil egiten dira: CE, TUV, UL, CB, CCC ziurtagiriak eta serieko proba-erregistroak eskaerarekin batera bidaltzen dira, eta gure esportazio-mahaiak 40 herrialde baino gehiagotarako dokumentu multzo osoa prestatzen du.

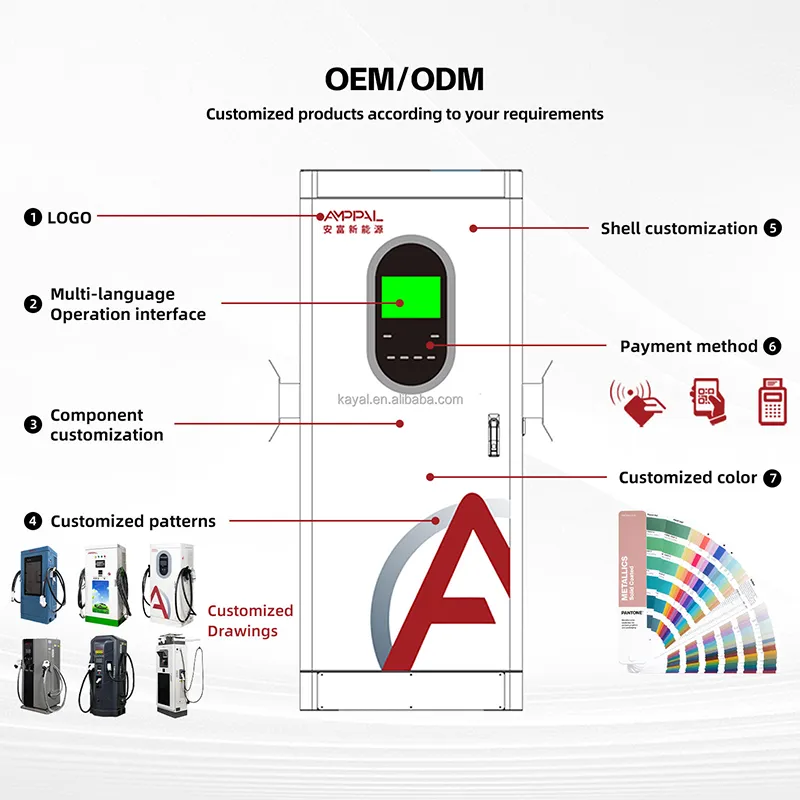

OEM/ODM hub eskalan: enpresen diseinua, backend-en izenak, posizio bakoitzeko konektorearen konfigurazioa (CCS1/CCS2/GB/T/CHAdeMO/NACS) eskaeraren unean.

15-20 laneguneko epea, unitate anitzeko eskaeretarako produkzio tarteekin; MOQ baldintzak eredu bakoitzeko aurrekontuan.

Fabrika da operadorea: gure taldeak zuzentzen dituen 200 estazio baino gehiago eta likidoz hoztutako 500 unitate Saudi NEOM-en hidrogeno berdearen proiekturako hornituak - hub-eskalako erreferentziak, ez soilik laborategiko datuak.

2014an Yueqing-en sortu zen 260 pertsonako "erraldoi txiki" espezialista, eta 40 herrialde baino gehiagotara esportatzen du: lantegi bat, jabe arduratsu bat.

Merkantzien planifikazioa Hub-eskala inplementazioetarako

Armairu bakoitza zutik bidaltzen da 2,0 x 0,95 x 1,0 m inguruko egurrezko kaxa batean, apar-moztutako pistola-konpartimentuekin; pisu gordina eta kaxaren neurriak pakete-zerrendan daude bidali aurretik. Hainbat armairuren hub-en inplementazioek produkzio zirrikitua eta bidalketa leiho bat partekatzen dituzte.

Edukiontzien gordetzea eskaera bakoitzeko berresten da: sei kaxa errenkadan 40 oin HQ bakoitzeko gure plan estandarraren arabera, benetako dimentsioekin berriro egiaztatuta. Ordezko moduluak eta pistola-kitak edukiontzi berean ibiltzen dira abian jartzeko piezak elkarrekin mantentzeko.

Yueqing-eko FOB, CIF, CFR edo DDP merkataritza-baldintzak esportazio dokumentu osoekin. Hub proiektuetarako instalazio-espedientea ere hornitzen dugu: kableatu-diagrama, zimenduen marrazkia eta karga-kudeaketako konfigurazio-gida.

Hub Operadoreentzako laguntza-egitura

Bi urte kabinete bakoitzeko. Hub eskalan aholkatzen dugu ordezko modulu bat eta pistola-muntaia lekuan edukitzea, merkantzietan itxaron beharrean.

48 orduko bidalketa Zhejiang-tik hornitutako ordezko piezak tokiko ordezkoak erabiltzen direnean.

Urruneko OCPP diagnostikoa eta firmware laguntza; karga kudeatzeko scriptak gure ingeniariekin sintonizatuta.

Hiruhileko mantentze-leihoa: iragazkien garbiketa, busbarren birmomentua, lau pistolaren kontaktuak ikuskatu dira.

Gainbegiratzea bideo-deiaren bidez, eta zure txandako langileentzako eragiketen eskualdaketa dokumentua.

Gune-mailako funtzionamendu-arauak 360kW-rako

Okerra: kabineteari mugarik gabe exekutatzen uztea eskari bortitzak dituen tarifa batekin. Eskuinean: OCPP karga-mugak ezarri denbora-leiho bakoitzeko - energia geroago iristen da, faktura txikitu egiten da.

Gaizki: sarrerako aldea seinaleztapenarekin edo bolardoekin blokeatzea. Eskuinean: 40 cm-ko espazio librea eta hileroko iragazkien egiaztapena; aire-fluxua hozte-sistema da.

Okerra: 360kW osoa espero da 50C giroan. Eskuinean: eskuliburuko derating-kurba irakurri eta guneko taldeari esan abuztuak benetan zer ematen duen.

Okerra: ordezko modulua heze dagoen lekuan aparkatu. Eskuinean: ordezko piezak barruan gordetzea; hilabete geroago instalatutako modulu heze batek huts egiten du goiz eta kargagailuari errua botatzen dio.

Gaizki: LED bandaren koloreak apaingarri gisa erabiltzea. Eskuinean: guneko seinaleztapeneko koloreen esanahiak estandarizatzea, gaueko gidariek berehala irakurtzeko.

Errendimendu handiko zentroetako operadorearen oharrak

Saudi Arabiako autobideko zerbitzu plazako operadore batek armairua bateria-buffer batekin eta teilatupeko eguzkiarekin parekatzen ditu. Goi-denboraldian, buferrak goizeko arrastoa eramaten du sareko jarioa bere txanoaren azpian geratzen den bitartean; OCPP karga-kudeaketan eskariaren faktura berdin mantentzea kreditatzen du. Bere kexa: 50C-tan kabineteak uste baino lehenago jaitsi egiten du - eskuliburuaren kurba zuzena zen, baina nahi zuen salmentek harekin batera eraman izana.

Alemaniako gune logistiko batek kamioiak eta furgonetak ibiltzen ditu bi armairuetatik. LED bandak gaueko zirkuluak modu neurgarrian mozten ditu - gidariek barra berdea bilatzen dute pantailak irakurri beharrean. Arazo txikia: lehen edukiontziaren kaxek ez zuten altxatzeko begirik, beraz, bere tripulatzaileak uhalak jarri zituen; geroko bidalketei begiak gehitu dizkiegu.

Turkiako hiri biltegi batek kabinetea bere energia kudeatzeko sistemarekin integratu zuen; pistola bakoitzeko OCPP datuek hileroko flotaren kostuen txostenak elikatzen dituzte orain. Kexa txikia: firmwarearen eguneratzeek mantentze-leiho bat behar dute, eta 24 orduko biltegi batek planifikatu behar du - urruneko eguneratzeen programazioa gure ibilbide-orrian dago.

Hub eta Grid FAQ

G: Zein transformadore behar dut 360 kW-ko armairu baterako?

A: Planifikatu karga osoko lineako korrontea gutxi gorabehera 550A-ko 380V-ko jario batean; gune gehienek 400-500 kVA-ko transformadore bat erabiltzen dute edo bi jariotan banatuta. Berretsi tokiko tentsioa eta kodea eskaera egin aurretik.

G: Armairua konexio txikiagoan exekutatu al daiteke?

E: Bai - OCPP kargak kudeatzeko txapelak atzealdetik ateratzen dira guztira, beraz, kabineteak 250 kW-ko hobari batean funtziona dezake gailurren garaian estropezu eginez. Armairu osoa erosi eta gero sarea hazten duzu.

G: Nola uztartzen da biltegia armairu honekin?

E: Kargatu bateria punta-puntan, deskargatu goizeko presara eta utzi armairuaren txanoari eskariaren karga-atalasearen azpian sarea marraztea. Gure ingeniariek kontrol-eskema berrikusiko dute zure integratzailearekin.

G: Lau pistolaren irteera osoak armairua gehiegi berotzen al du?

E: Kontrolatzaileak argitaratutako derating-kurban zehar mozten du edozein bidaia baino lehen. 50C-ko giroan, baliteke 360 ​​kW osoa ez izatea iraunkorra saio luzeetarako; eskuliburuaren kurbak esaten dizu zer espero duzun.

G: Zein da benetako auto bakarreko maximoa?

A: 250A sabaiak mugatuta: 200kW inguru 800V-tan, 100kW inguru 400V-tan. 360kW osoa 800V-ko hainbat ibilgailuk igerilekua partekatzen dutenean bakarrik agertzen da.

G: Zein konektore konfigura ditzaket?

A: CCS1, CCS2, GB/T, CHAdeMO eta NACS, eskaeraren unean postu bakoitzeko esleituta. Flota mistoen konfigurazio mistoak estandarrak dira.

G: Zer ordezko gorde behar ditu zentro batek gunean?

A: Potentzia-modulu bat eta armairu bakoitzeko arma-muntaia bat da gure aholkua; biak beroan alda daitezke eta bi urteko bermeak estalita daude, 48 orduko bidalketarekin tokiko stocka agortzen denean.

G: 3-5 kabinete zabaltzeko epea eta dokumentuak?

A: gordailutik 15-20 lanegun; kaxek leiho bakarrean bidaltzen dituzte esportazio-dokumentu osoekin, serieko proba-erregistroekin eta instalazio-espedientearekin.
