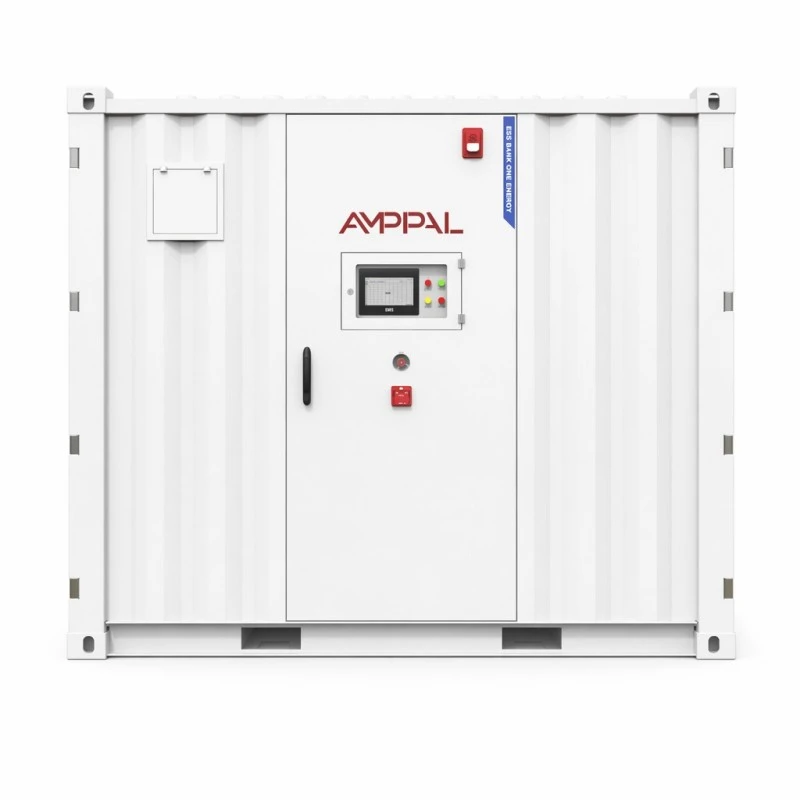

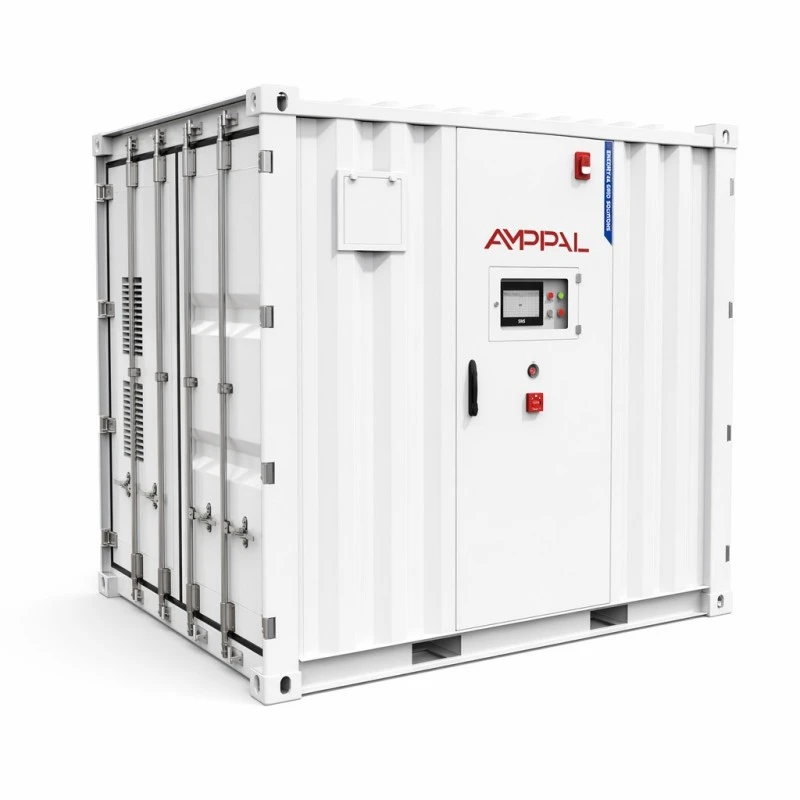

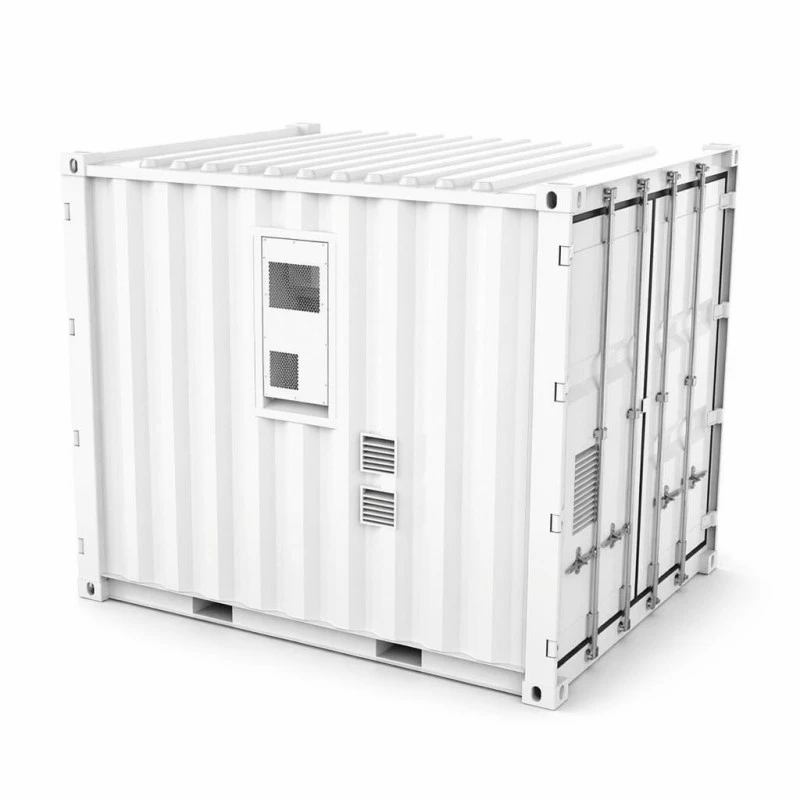

Erabilgarritasun eskalan edukiontzidun bateriaren energia biltegiratzeko sistema

Kamioira iristen dena

Ohiko megawatt-orduko proiektuak tokian bertan muntatzen dira: paketeak paletetan iristen dira, bastidoreak gora egiten dute, kableak tira egiten dira eta martxan jartzeko denboraren erdia instalazio astean egindako kableatuaren akatsen atzetik igarotzen da. Erabilgarritasun-eskalan edukiontzidun bateriaren energia biltegiratzeko sistemak sekuentzia hori alderantzikatzen du. 48 edo 55 bateria paketeak, aire girotuaren begizta, aerosol eta perfluorohexanona su-sistemak eta monitorizazio kableatuak Yueqing-en gure fabrikako solairuan integratuta daude, sistema bakar gisa probatu eta 3048 * 2438 * 2591 mm-ko unitate bakar gisa bidaltzen dira. Iristean, guneko lantaldeak prestatutako pad-ean jartzen du, DC beheko sarrerako kablea exekutatzen du PCS/EMS proiektura eta martxan jartzen du. Fabrika muntatzeko denbora zure bide kritikotik mugitzen da, hau da, normalean, edukiontzi bat erosteko puntu osoa rack-sistema bat baino.

Bi aldaerak definitzen dituzten bost zenbaki

Itxitura beretik 1060 kWh eta 1215 kWh-ko ahalmen nominala: 48 pakete LFP 3.2V/314Ah zelulen 55 pakete versus, beraz, aztarna, pad eta garabiaren plana ez dira aldaeren artean aldatzen.

Kateen arkitektura desberdina da diseinuaren arabera - 4P264S 1060 kWh unitaterako 844,8 VDC nominalean, 5P242S 1215 kWh unitaterako 774,4 VDC - biak 680 ~ 950 VDC leihoaren barruan geratzen diren bitartean PCS plataforma handi gehienek onartzen dute.

Karga- eta deskarga-korronte estandarra 200A da bietan, 0.5CP tasan, eta horrek edukiontziaren DC irteera bateragarria izaten du proiektuko autobusen diseinu tipikoekin.

Sistemaren eraginkortasuna gehienez % 88an adierazten da 0,5 C-tan, karga eta deskarga batean neurtuta - zifrak osagarriak barne hartzen ditu, ez bakarrik bateria-katea.

Bizi-iraupena 8000 ziklo baino gehiago 0,5C eta 25°C-tan aipatzen da, gutxienez %80ko energia atxikipenarekin, eta 0°C eta +50°C arteko funtzionamendu-banda aire girotuaren barrualdearekin bat dator.

Zehaztapen Teknikoak

Kategoria	Parametroa	1060kWh eredua	1215kWh eredua
DC Aldea	Ahalmen baloratua	1060 kWh	1215 kWh
	Zelula mota	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Bateriaren sistemaren katea	4P264S	5P242S
	PACK zehaztapena	70.4V314Ah	70.4V314Ah
	EZ. PACK-en	48 PZ	55 PZ
	Tentsio nominala	844,8VDC	774,4 VDC
	Tentsio-tartea	680~950VDC	680~950VDC
	Karga/deskarga korronte estandarra	200A	200A
Sistemaren parametroak	Sistemaren eraginkortasuna	MAX.eraginkortasuna %88 @0,5C / 1 Karga 1 Deskarga	MAX.eraginkortasuna %88 @0,5C / 1 Karga 1 Deskarga
	Sistemaren bizi-iraupena	> 8000 aldiz (0.5C@25°C) Energia atxikipen-tasa ≥ 80%	> 8000 aldiz (0.5C@25°C) Energia atxikipen-tasa ≥ 80%
	Kableatzeko metodoa	DC beheko sarrera	DC beheko sarrera
	Karga eta deskarga tasa	0.5CP	0.5CP
	Kudeaketa termikoaren metodoa	Aire girotu adimenduna	Aire girotu adimenduna
	Komunikazio-protokoloa	CAN/Eth/RS485 (4G aukerakoa)	CAN/Eth/RS485 (4G aukerakoa)
	Suteen aurkako sistema	Aerosolak eta perfluorohexanona	Aerosolak eta perfluorohexanona
	IP balorazioa	IP54	IP54
	Produktuaren tamaina	3048*2438*2591mm	3048*2438*2591mm
	Produktuaren pisua	9500 kg	10500 kg
Ingurumen Baldintzak	Funtzionamendu-tenperatura tartea	0°C~+50°C	0°C~+50°C
	Funtzionamenduaren hezetasun tartea	0~95% RH (Kondentsaziorik gabe)	0~95% RH (Kondentsaziorik gabe)
	Altuera operatiboa	2000 m (>2000 m-ko deskalifikazioa)	2000 m (>2000 m-ko deskalifikazioa)
	Ziurtagiria	PAKETEA: CE ROHS UN38.3 MSDS	PAKETEA: CE ROHS UN38.3 MSDS
	Bermea	5 Urte	5 Urte

Megawatt-ordu bat enkargatzen duten guneak

2-4 orduko arratsaldeko gailurrekin eta leiho hori aldatzea saritzen duen tarifa-egitura duten industriaguneak.

Diesel sorgailuaren ordezkapena: 1060 kWh 200 A-ko deskargak industria-karga xume bat estaltzen du erregaiaren logistikarik gabeko etenaldi-leiho tipiko baten bidez.

Eguzki-parkeak edo parke eolikoak bestela murriztuko litzatekeen ekoizpena sendotu eta atzeman behar dute.

Banaketa-enpresek azpiestazioen berritze bat atzeratzen dute elikaduraren gailurra denboraldi bat edo biz moztuz.

Urrutiko meatzaritza eta uharte guneetan eraikitako bateria gelak ez dira praktikoak eta fabrikan probatutako entrega aukera fidagarri bakarra da.

Aurrefabrikatutako proiektu bat nola sartzen den sarean

Proiektuaren sekuentzia pakete zibilarekin hasten da: 9500-10500 kg-ko karga puntualerako balio duen hormigoizko pad laua, kable-lubakia edukiontziaren posiziora eta aire girotuaren beroa baztertzeko sakea.

Altxatzea garabi-eragiketa bakarra da. Unitatearen 3048 * 2438 * 2591 mm-ko gutun-azalak eta izkina-galdaketak edukiontzien hardware estandarrak dira, beraz, hedagailu-barra eta aparailuak neurrira eraiki beharrean alokatzen dira.

Ondoren, martxan jartzea hiru urratsetan exekutatzen da: DC kableatua beheko sarrerako guruinaren bidez guneko PCSra, CAN/Eth/RS485 esku-ematea proiektuko EMSarekin (4G urrutiko sarbidea aukerakoa), eta tokiko agintaritzak edo sareko operadoreak babes-erreleen probak ikusten dituen onarpen-sekuentzia, karga/deskarga 0.5CP-n eta SOC txostenaren zehaztasuna egiaztatzea. Utzi 2 edo hiru egun guneko lana edukiontzia ezarri ondoren.

Segurtasun eta Ziurtagiriaren Fitxategiaren barruan

Bi su-agente independente: aerosolak paketearen bolumenaren barruan jarduten du, perfluorohexanonak edukiontziaren espazioa gainezka egiten duen bitartean; bikoteak bi eskaletan gertakari termikoak estaltzen ditu.

IP54 itxitura DC beheko sarrerarekin, beraz, edukiontziak euria eta hautsa jasaten ditu gunean, sartze elektrikoa baxua eta babestuta dagoen bitartean.

Paketek CE eta RoHS daramate; ekipamendu osoak garraiorako, aduanarako eta guneko aseguruak egiteko beharrezkoa den UN38.3 eta MSDS dokumentazioarekin bidaltzen du.

Aire-hoztutako aire girotu adimendunak 48-55 pack-eko katea tenperatura-banda estu batean mantentzen du; kontrolagailuak bizikletaz gogor ibili beharrean modulatzen du.

Eragiketa-ingurua 0°C eta +50°C arteko giroa da 0-95% RH-rekin, kondentsaziorik gabe, eta 2000 m-ko altitudea gorago jaitsierarekin - zure proiektuaren gunearekin egiaztatzea merezi duten zenbakiak.

Edukiontzi bakoitzak 0.5CP karga eta deskarga osoa egiten du fabrikan pakete-mailako erregistroarekin ateak bidaltzeko zigilatu aurretik.

Zortzi urrats Yueqing lantegiaren barnean

1. Zelula hartzea - ​​314Ah LFP zelulak lote-laginak hartzen dira iristean edukiera eta barne-erresistentzia lortzeko.

2. Paketearen eraikuntza - 70.4V/314Ah paketeak soldatuta daude, kableatuta, pakete BMSarekin hornituta eta isolamenduarekin probatuta daude.

3. Edukiontzien fabrikazioa — itxitura moztu, soldatu eta korrosioaren babesarekin estalita dago konpainiaren beste energia-produktuen zoru berean.

4. Rack-en instalazioa - paketeak 4P264S edo 5P242S kateen diseinuan muntatzen dira DC busaren funtzionamenduarekin.

5. Instalazio termikoa eta suaren ekipamendua — Aire girotuko unitateak, hodiak, aerosol-sorgailuak eta perfluorohexanona zilindroak instalatu eta funtzionatzeko probak egiten dira.

6. Kableatua eta kontrola - monitorizazioa, komunikazio-paseak eta DC beheko sarrera-guruina proiektuaren interfazera amaitzen dira.

7. Fabrika onartzeko proba - 0.5CP ziklo osoa pakete-mailako tentsioarekin eta serie-zenbakiarekin erregistratutako tenperaturarekin.

8. Zigilatzea eta ontziratzea: ateak itxita, kolpe-adierazleak jarrita, edukiontzien patiorako prestatutako unitatea.

Errealitatearen dimentsioaren egiaztapena edukiontzien eskalan

Erosi zure bidalketa leihoarekin bat datorren aldaera, ez kopuru handiagoa. 1060 kWh-ko unitateak 200 A estandarra ematen du 844,8 VDC autobus batean; 1215 kWh unitateak energia gehiago eskaintzen du 774,4 VDC nominal baxuago batean. Egiaztatu zein tentsio dagoen zure PCS funtzionamendu-barrutian PO moztu aurretik.

Aire hozteak benetako mugak ditu. Zure guneak aldian-aldian +50 °C gainditzen baditu edo klima tropikal heze batean esertzen bada, non aire girotua karga osoarekin etengabe dabilen, likidoz hoztutako produktu batek zelulen tenperatura lauago mantenduko du eta hobeagoa izan daiteke. Hala esaten dugu aurrekontuan entregatu ondoren baino.

500 kWh-ko biltegiratze-beharren azpitik, edukiontzi hau okerreko forma da. Armairu-eskalako produktu batek garraioa, garabia eta gunea gutxiago kostatzen du, eta gama bereko bat apunta dezakegu.

EPC aurrekontuei jarri beharreko galderak

Galdetu ea eraginkortasun-zifra sistema-mailakoa den karga-deskarga-ziklo batean - gurea % 88koa da gehienez 0,5 C-tan, osagarriak barne.

Galdetu ziklo-bizitzaren erreklamazioak tasa, tenperatura eta atxikipen-atalasea adierazten duen ala ez - "8000 ziklo" baldintzarik gabe marketin-esaldia da, ez zehaztapen bat.

Galdetu zenbat suhiltzaile dauden barruan. Aerosol gehi perfluorohexanona konfigurazio-aseguruek gero eta gehiago idazten ari dira beren eskakizunetan.

Galdetu zer gertatzen den martxan jartzeko denborarekin PCS guneak komunikazio-protokolo ezberdin bat erabiltzen badu - CAN, Ethernet eta RS485 estandarrak dira hemen, 4G urruneko aukerakoa.

Baldintza komertzialak: produkzioa 30-40 lanegun irauten du edukiontzi estandar baterako, bost urteko bermea, eta bateria-paketeak ordezka daitezke eremuan, edukiontzia deskargatu gabe.

Igogailua, Bidalketa eta Aduana

3048*2438*2591mm eta 9500kg (1060kWh) edo 10500kg (1215kWh), unitatea ohe lau batean mugitzen da bi muturretan garabia duela. Orga jasotzaileak ez daude pisu honetarako baloratzen; kamioia iritsi baino lehen planoa eta garabi bat.

Bateria instalatuta eta kargatuta dagoenez, edukiontzia UN3480 produktu arriskutsu gisa bidaltzen da. UN38.3 txostena, MSDS eta DG paketatze-deklarazioa prestatzen ditugu; Gutxi gorabehera, astebete gehiago aurreikusi beharko zenuke jatorrian karga orokorraren aldean.

Baldintza estandarrak FOB Ningbo edo Shanghai dira CIF eskuragarri; unitatea 40 oineko kuboko karga baliokide gisa ibiltzen da, eta zure herrialdean lurreko bidalketak 3 metroko zabalerako eta 10,5 tonako kargarako bidea libre behar du.

Berme eta Edukiera Zerbitzua

Bost urteko bermea paketeetan, aire girotuan, suteen sistemetan eta monitorizazioan entregatutako sistema gisa.

Edukiera ziurtatuta dago energia nominalaren % 80 gutxienez edukitzeko 0,5 C-ko txirrindularitzan; degradazioaren jarraipenak fabrikaren onarpenaren erregistroa erabiltzen du oinarri gisa.

Paketeak eremuan truka daitezkeen moduluak dira: pakete ahula ordu gutxitan ordezkatzen da edukiontzia deskargatu gabe edo gainerako katea eten gabe.

CAN/Eth/RS485 bidezko urruneko monitorizazioa 4G aukerakoarekin gure zerbitzu-taldeari pakete-mailako datuak irakurtzeko eta bisita bat antolatzeko aukera ematen dio operadoreari ahalmen-noraeza ikusi aurretik.

Urteko zerbitzua: aire-iragazkiak garbitzea, suaren agentearen presioa egiaztatzea, terminal-momentuaren egiaztapena eta ahalmenaren funtzionamendua; ordezko paketeak 5-7 laneguneko epean bidaltzen dira.

Asteak kostatzen dituzten guneak prestatzeko akatsak

Okerra: kutxa botatzea edukiontziaren atea eta aire girotuaren tartea egiaztatu aurretik. Eskuinean: markatu 3048 * 2438 mm-ko aztarna gehi 1 m zerbitzuko korridorea hormigoia agindu aurretik.

Okerra: 9500 kg-ko unitatea eskorga batekin irristatu daitekeela suposatuz. Eskuinean: izkinako galdaketako garabia hedagailu batekin — kamioia portutik irten baino lehen egon behar da muntaia-plana.

Okerra: DC beheko sarrera-guruina kable-lubakiaren betelanaren azpian lurperatuta utzi. Eskuinean: amaitu eta zigilatu guruina jartzea astean zehar, lubakia bete aurretik.

Okerra: hezetasunaren egiaztapena saltatu "IP54 duelako". Eskuinean: funtzionamendu-banda 0-95% RH da kondentsaziorik gabe; deshezegailu bat aseguru merkea da montzoi-eskualdeetan.

Gaizki: bateria-busa 680~950VDC leihotik kanpo dagoen PCS batera konektatzea. Eskuinean: egiaztatu proiektuak PCS-k aldaeraren tentsio nominala onartzen duela (844,8V edo 774,4V) energitu aurretik.

Megawatt-Hour proiektuen eremuko oharrak

Uzbekistango Tashkent-eko higiezinen sustatzaile batek 1060 kWh-ko unitate bat agindu zuen 2024aren amaieran gau/eguneko tarifaren hedadura duen merkataritza-konplexu baterako. Haien proiektuko ingeniariak jakinarazi zuen edukiontziak diru-sarrerak sortzen zituela garabiak ohe lautik altxatu eta bederatzi egunen buruan, eta adierazi zuen RS485-ren EMSren esku-ematea parametroen mapak egiteko arratsalde bat behar zuela, instalazio fisikoa baino luzeagoa.

Antananarivon, Madagaskarren, eguzki garatzaile batek 1215 kWh-ko aldaera lehendik zegoen fotovoltaiko baserri batekin parekatu zuen. Haien iritzia aire girotzailean zentratu zen: uharteko beroan hozte-karga datu-orriak iradokitzen zuena baino handiagoa zen, eta bigarren unitatea eskatu baino lehen +45 °C-tan beheragotzeko taula eskatu ziguten.

Almaty-ko (Kazakhstan) meatze-kontratista batek edukiontzia erabili zuen prozesatzeko planta baterako babeskopi gisa. Beren gainbegirale elektrikoak igogailu bakarreko instalazioa goraipatu zuen, baina kexatu egin zen komunikazio-kableak fabrikako isats luzeagoak behar zituela - DC beheko sarrerako posizioak bere lubakia aurreikusitakoa baino 4 m urrunago joan zen.

Erosleek edukiontzi erreserbatu aurretik egiten dituzten galderak

G: Zein da bi aldaeren arteko aldea?

A: Energia eta kateen diseinua — 48 pakete 4P264S-n (844,8VDC) 1060kWh-rako, 55 pakete 5P242S-n (774,4VDC) 1215kWh-n, itxitura bera.

G: Ontziak PCS barne hartzen ditu?

A: Ez - DC alboko biltegiratze aktiboa da. Zure proiektura PCS/EMS CAN, Ethernet edo RS485 bidez konektatzen da (4G aukerakoa).

G: Nola bidaltzen da?

A: UN3480 salgai arriskutsu gisa ohe lauan edo edukiontzi karga gisa, UN38.3 txostenarekin eta guk prestaturiko MSDSarekin.

G: Zein da karga/deskarga korronte estandarra?

A: 200A bi aldaeretan, 0.5CP tasan, 680 ~ 950VDC tentsio leihoaren barruan.

G: Zenbat denbora behar du gune abian jartzeak?

A: Bi edo hiru egun DC kableatzeko, komunikazioen esku-ematea eta lekukoen onarpen-probak egiteko, pad prest dagoela suposatuz.

G: Zein da benetako eraginkortasuna?

A: Gehienez % 88 0.5C-tan karga eta deskarga batean neurtuta, osagarriak barne.

G: Zenbat iraungo du bateriak?

A: 8000 ziklo baino gehiago 0.5C eta 25°C-tan gutxienez %80ko energia atxikipenarekin; giro-baldintza beroagoek hori laburtzen dute.

G: Zein da epea?

A: 30-40 lanegun edukiontzi estandar baterako; jatorriko DG erreserbak astebete inguru gehitzen dio nabigazio-egutegiari.
