7kW Bi norabideko V2G DC EV kargagailua Etxeko Energia eta Smart Grid aplikazioetarako

7 kW-ko bi norabideko unitate batek etxebizitza baterako egiten duena

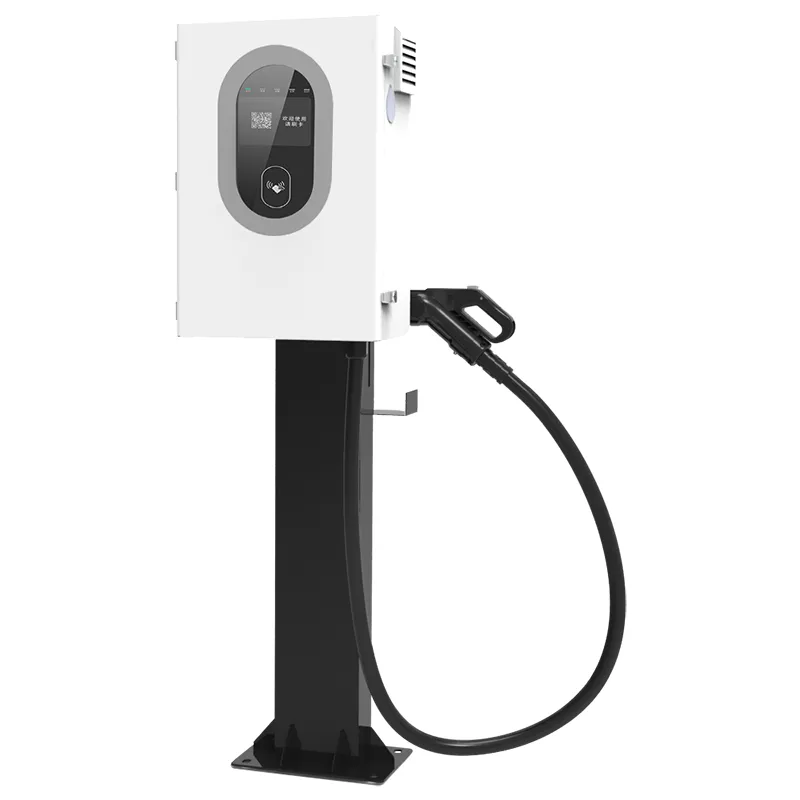

Etxeko Energia eta Smart Grid Aplikazioetarako 7kW Bi norabideko V2G DC kargagailua (AF-DC-07) bi norabideko DC kargagailu txiki bat da. Begien bistako lana egiten du - EV bat 7 kW-tan kargatzea - ​​eta kargagailu gehienek ezin duten bigarren lana egiten du: kotxetik energia ateratzen du eta etxea elikatzen du. Bigarren norabide hori da V2H (ibilgailutik etxera) eta V2G (ibilgailutik sarera) praktikan esan nahi dutena.

40-60 kWh-ko EV bateria duen etxebizitza tipiko baterako, alderantzizko fluxuak 7 kW-k estaltzen du oinarrizko karga: hozkailua, bideratzailea, argia, berokuntza-zirkulazio-ponpak. Ez ditu labe elektrikoa eta bero-ponpa bat martxan jarriko. Etenaldiak irauteko orduak erosten ditu, ez sarearen independentzia aste bat.

7 kW-ko unitate batek etxe bat aldatzeko sei arrazoi

Argudioa ez da kargatzeko abiadura; fluxuaren bigarren noranzkoa da. Sei puntu erosleek instalatu ondoren errepikatzen dute:

Bigarren bateriarik gabe babeskopiako energia: dagoeneko daukazun EV-a erreserba bihurtzen da. 60 kWh-ko auto batek nahikoa du etxeko arratsaldeko bi egunetarako.

Gailur-haraneko arbitrajea: gaueko tarifetan kobratu, arratsaldeko leiho garestietan deskargatu eta kontagailuak kontuak egiten utzi.

IP55 eguraldiaren aurka: euria, hautsa eta kostaldeko aire gazia hobeto kudeatzen dira anai-arreba handien IP54 armairuak baino.

Zutabe edo zutoinen muntaketa: 600 x 450 x 230 mm-ko armairua horma, altzairuzko zutabe edo bide bazterreko zutoin batera egokitzen da.

Eraginkortasuna % 95 edo handiagoa bi noranzkoetan, beraz, saretik bateriatik sarera joan-etorriak energiaren hamarren bat baino gutxiago galtzen du.

Saio bat hasteko bost modu: QR eskaneatzea, txartela, VIN abiarazte automatikoa, plataforma kontrolatzea edo lineaz kanpoko abiarazte behartua sarea hutsik dagoenean.

Zehaztapen Teknikoak

Non 7kW V2G unitate batek bere lekua irabazten duen

Ez da flota produktu bat. Aparkaleku bakarrerako neurria; Hauek dira jabeek benetako itzulera ematen duten eszenatokiak:

Alemaniako, Herbehereetako eta Iparraldeko etxebizitza autonomoak, erabilera-denbora elektrikoaren tarifak dituztenak.

Oporretako kabinak eta landa-etxebizitza non sarearen etenaldiak ohikoak dira, arraroak baino.

Denda txikiek eta etxeko bulegoek 500-1500 W-ko karga etengabea erabiltzen dute.

Eguzki FV duten etxebizitzak: eguerdian gehiegizkoak autoa kargatzen du, arratsaldeko deskargak afariaren gailurra estaltzen du.

Lurjabeek V2Grako prest dauden aparkalekuak instalatzen dituzte maizterrei begira saltzeko puntu gisa.

Nola kargatu eta deskargatu etengailua armairu bakarrean

AF-DC-07ren barruan bi norabideko potentzia-etapa bat dago. Karga moduan, AC trifasikoa DC bihurtzen du bateriarako. Deskarga moduan modulu berdinek DC itzultzen dute 230/400V-ra AC-ra. Ez dago inbertsore bereizirik txertatuta - topologia horrek armairua 600 x 450 x 230 mm-tan mantentzen du eta eraginkortasuna % 95ean edo hobean bi aldeetan.

ISO 15118 V2G esku-ematea kudeatzen du. Autoak eta kargagailuak sinatutako mezua trukatzen dute zenbat energia atera daitekeen jakiteko, eta alderantzizko fluxua baimenduta dagoenean bakarrik hasten da. Hau ez da hacked inbertsore bat etxea elikatzen; neurtutako trukea da, estandarrak betetzen dituena.

Startup nahita geruzatuta dago. Sarean, saioak QR kodearekin, txartelarekin, VIN aitorpenarekin edo AMPPAL hodeiko plataformarekin hasten dira. Sarea jaisten bada, lineaz kanpoko abiarazte behartuak kargagailua autentifikazio lokalarekin erabilgarri mantentzen du; erabilgarria da bideratzailea etenaldiaren erdian hiltzen denean.

Etxejabearen Aseguratzaile batek ikusi nahi dituen ziurtagiriak

Home V2G eremu gris batean kokatzen da hainbat merkatutan, eta, beraz, paperak garrantzitsuak dira. Hauek dira AF-DC-07 bakoitzarekin batera bidaltzen diren dokumentuak:

CE eta TUV markak EBko merkaturako; UL eta CB eskuragarri Ipar Amerikan eta beste eskualde batzuetan.

IEC 61851 DC kargatzeko portaerarako eta konektoreen segurtasunerako betetzea.

ISO 15118 ziurtagiria V2G komunikazio pilarako - noranzko biko saioak neurtuta eta legezkoak egiten dituen zatia.

IP55 IEC 60529 arauaren arabera probatua: mahuketatik eta hautsetik irauten du.

Fabrikako proba-erregistroa unitate bakoitzarekin: isolamendua, lurrarekin lotzea eta bi norabideko funtzionamendu osoa potentzia nominalean.

Tenperatura zabaleko moduluak -30C-tik +55C-ra bitartekoak dira neguko muntaketa bistakoan.

Nola eraikitzen diren 7 kW-ko unitateak Yueqing-en

Lantegia Yueqing-en (Zhejiang-en) kokatzen da - hiriko jendeak Txinako etxetresna elektrikoen hiriburua deitzen du. AMPPALek 2014tik aurrera darama 260 langile baino gehiagorekin. 7 kW-ko unitate baten eraikuntza-sekuentzia:

Txapa altzairua TRUMPF laser makinetan mozten da eta CNC prentsa-flegetan tolestuta dago.

FANUC robot besoek potentzia-moduluak kokatzen dituzte; DC produktuak beren linean ibiltzen dira, ACtik bereizita.

Potentzia-etapako plakak uhin bidez soldatuta daude eta ikuskapen optiko automatizatua gainditzen dute.

Unitate bakoitzak karga osoko bi norabideko errekuntza lortzen du: lau ordu kargatzen, eta gero 7kW-tan deskargatzen du.

Itxitura hautsez estalita dago lehenik; IP55 junturak eskuz instalatzen dira eta momentua egiaztatuta dago.

Firmwarea ISO 15118 pilarekin eta abiarazteko bost metodoak gaituta daude.

Azken ikuskapen bisuala eta elektrikoa serie-zenbakia erregistratu aurretik egiten da.

Unitateak banakako kaxetan biltzen dira; epea 15-20 lanegunekoa da.

7kW nahikoa al da? Etxeko V2G unitate baten tamaina

Etenaldi batean estali behar duzun kargarekin hasi: hozkailua, bideratzailea, argia, berokuntza-zirkulazio-ponpa, normalean 400-800W. Maila horretan 7kW alderantzizko potentziak etxea estaltzen du orduz, autoak goizean gidatzeko nahikoa karga mantentzen duen bitartean.

Zure etxeak bero-ponpa elektrikoa, indukziozko sukaldea eta sauna bat baditu aldi berean, 7 kW-k ez du gailur hori eramango. 30kW edo 60kW-ko unitate batek liteke, baina horrek prezioa eta instalazioa aldatzen ditu. Etxe gehienentzat, 7kW nahikoa da.

Ez da zuretzat etxe osoko UPS bat behar baduzu segundo baten azpian pizten den edo etxea egun anitzeko itzalaldi baten bidez zuzentzen duen unitate bat behar baduzu. AF-DC-07 neurtutako norabide biko kargagailua da, ez saretik kanpoko inbertsore bat. Zure tarifan gailur-haran hedaturik ez? Arbitrajearen argumentua ere desagertzen da.

Zergatik Erosleek aukeratzen dute AMPPAL Home V2Grako

15-20 laneguneko epea unitate estandarretan; OEM marka eta pintura pertsonalizatua eskatuta.

Ebaluatzeko unitate bateko MOQ - ingeniariei eta inportatzaile txikiei bidaltzen dizkiegu singleak, ez paletak soilik.

CE, TUV, UL, CB eta CCC ziurtagiriak artxiboan; eskaera bakoitzarekin dokumentazioa bidaltzen da.

260 langile baino gehiago eta milioi bat unitate baino gehiago entregatu dira 2014tik; AMPPALek 200 kargagune baino gehiago ere funtzionatzen ditu.

Europako ordezko piezen stocka: kargatzeko pistolak, kontrol-taulak eta pantailak 3-5 lanegunetan bidaltzen dira.

7 kW-ko modelorako paketatzea eta entrega

AF-DC-07 bakoitzak 750 x 600 x 350 mm inguruko egurrezko edo kartoizko kaxa astun batean bidaltzen du, gutxi gorabehera 40 kg pistolarekin eta muntatzeko euskarriarekin. Apar-txertatzeek armairuari eusten diote; pistola eta kablea hezetasun poltsa batean bidaiatzen dute.

20 oineko edukiontzi batek 60 unitate inguru ditu; 130 inguruko 40 oineko kubo altua. Paletak uhazten dira eta zama argazkia zigilatu aurretik.

Baldintza estandarrak FOB Ningbo edo Shanghai dira, CIF eta CFR aurrekontuekin eskatuz gero. Dokumentuen artean faktura, ontziratze-zerrenda, karga-agiria eta CE aitorpena daude; ziurtagiriak aldez aurretik ateratzen dira.

Laguntza 7kW Unitatea Lehorreratu ondoren

24 hilabete unitatean. Etxeko V2G-rako garrantzitsua den zatia inbertsorearen etapa da - bi norabideetan funtzionatzen du eta estalita dago.

ISO 15118 pilarako firmware-eguneratzeak doakoak dira produktuaren bizitza osoan, hodeian edo USB bidez.

Ohiko hutsegiteetarako ordezko piezak 3-5 laneguneko epean bidaltzen dira; kargatzeko pistola da ordezko gehien eskatutakoa.

Urtebete doako urruneko diagnostikoa - bidali argazki bat edo erregistro-esportazio bat eta jaso egunean bertan erantzuna.

Lizentziadun elektrizista batek instalazioa amaitu dezake egun batean; eskuliburuak kableatu-diagramak eta momentu-balioak biltzen ditu.

Etxeko V2G instalazioekin ohiko akatsak

Okerra: teilatuaren isurketak konektorera isurtzen diren unitatea muntatzea. Eskuinean: aukeratu tanta-ertza edo irtengune apur bat duen leku bat - IP55ek eguraldia maneiatzen du, ez ura entxufean sartzen.

Okerra: deskargatzea autoa konektatzen den momentuan hasten dela suposatuz. Eskuinean: ISO 15118 esku-eskubidea amaitu behar da eta lehenik deskarga-egutegia gaituta egon behar da aplikazioan.

Okerra: 7 kW-tik gorako etxeetako kargak neurtzea eta kargagailuak kudeatzea espero du. Eskuinean: mantendu deskarga-kargak 6kW-tik behera galeretarako tartea uzteko.

Okerra: AC irteera ausazko luzapenaren bidez elikatzea. Eskuinean: konektatu irteteko aldea bere etengailu propioa duen zirkuitu dedikatu batera.

Okerra: kargagailuak tximista babesa duelako. Eskuinean: unitateak bere burua babesten du; etxeko panelak bere 2 motako SPD behar du oraindik.

Etxejabeek eta Enpresa Txikien Jabeek jakinarazi dutena

Alemaniako Bavariako etxe-jabe batek AF-DC-07 58 kWh-ko EV batekin erabiltzen du erabilera-denbora tarifarekin. Gaua tarifa baxuan kobratzen du eta 18:00-21:00 alta ematen du; kontagailuak lehen hiruhilekoan hilean 14 euro inguru aurrezten ditu. Bere kexu bakarra: euskarrien zuloek bigarren zulaketa pasa behar zuten adreiluzko horman.

Herbehereetako okindegi baten jabeak unitatea erabiltzen du bere hozkailuetarako kargagailu eta etenaldirako buffer gisa. Urtarrilean 40 minutuko itzalaldi batek ez zion ezer kostatu: autoak hozkailuei funtzionatzen zuen. QR eranskailuak hautsa biltzen du eta noizean behin garbitu behar du.

Zeelanda Berriko landa-jabetza kudeatzaile batek alokairuko txabola baten ondoan jarri zuen unitatea. Gonbidatuak eskaneatu kargatzen hasteko; V2H deskarga urrunetik ahalbidetzen du ekaitzetan. Bere epaia: hilabeteko epean itzulerarik behar ez zuen lehen kargagailua instalatu zuen.

Hasiera V2G galderak, erantzunak

G: AF-DC-07-k etxe osoa elika dezake etenaldi batean?

A: 7kW-ra arte elikatzen du - hozkailuak, argiak, bideratzailea, ponpak. Labeak bezalako aldibereko karga astunek gaindituko dute.

G: V2G deskargak autoaren bateriari kalte egiten al dio?

E: sakontasunak eta maiztasunak norabidea baino gehiago axola dute. Gaueko bi orduko 7kW-ko deskarga ziklo leuna da; EV gehienek bermearen barruan kudeatzen dute.

G: Zein autok funtzionatzen dute kargagailu honekin?

A: ISO 15118 bi norabideko kargatzen duen edozein EV CCS edo GB/T bidez - egiaztatu zure autoaren V2G laguntza-zerrenda lehenik.

G: Legezkoa al da sarera konektatzea?

E: EBko eta Erresuma Batuko merkatuetan, bai, CE eta TUV markekin eta baimendutako elektrizistaren instalazioarekin.

G: Zenbat aurreztu dezaket tarifetan?

E: 20-30 zentimoko gailur-haranaren hedapenarekin, arratsaldeko isurketak 1-2 euro aurrezten ditu saio bakoitzeko, 30-60 euro hilean.

G: Zer gertatzen da nire interneta jaisten bada?

A: Lineaz kanpoko abiarazte behartuak kargatzen eta deskargatzen jarraitzen du tokiko autentifikazioarekin lanean; fakturazioa beranduago harrapatzen du.

G: Etxerako inbertsore bereizi bat behar al dut?

A: Ez - noranzko biko etapak DC-ra alderantzikatzen du. Transferentzia etengailua edo AC akoplamendua behar duzu panelera.

G: Geroago 22kW-ra zabaldu al dezaket?

A: Ez, AF-DC-07 7kW-tan finkatzen da. Urratu 30 kW edo 60 kW AMPPAL modeloetara gehiago lortzeko.
