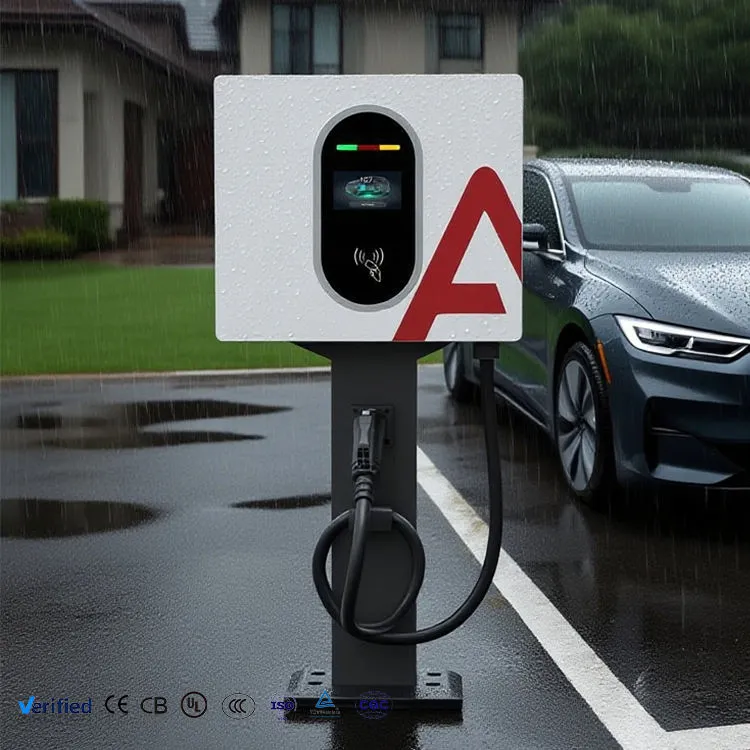

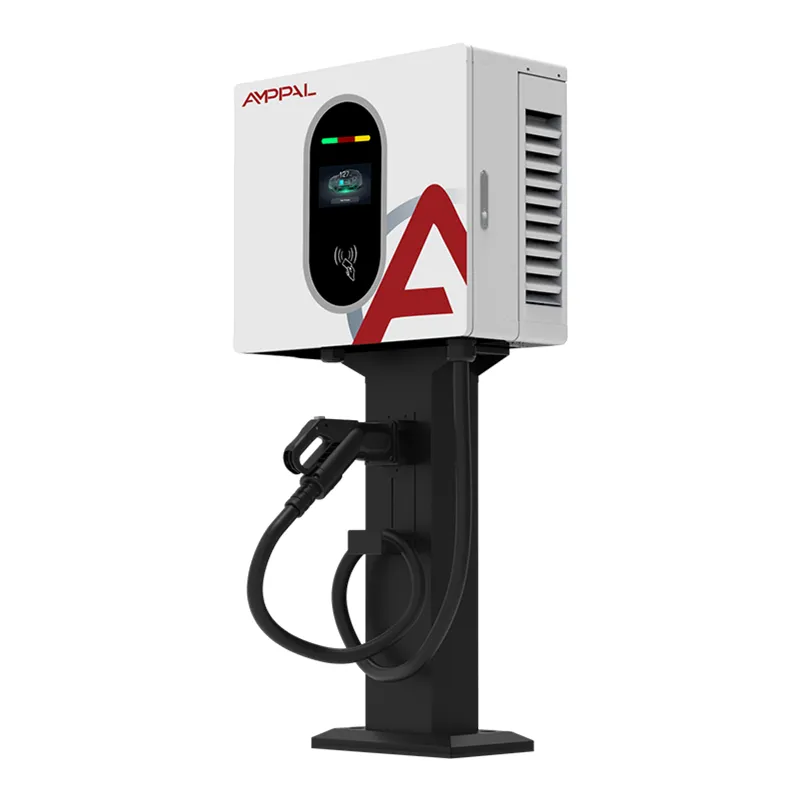

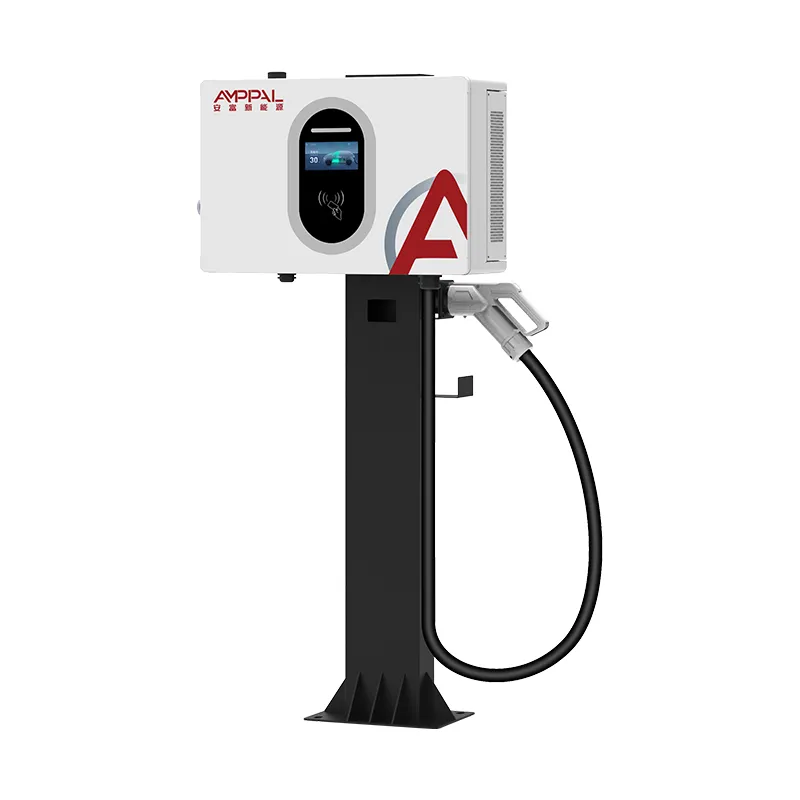

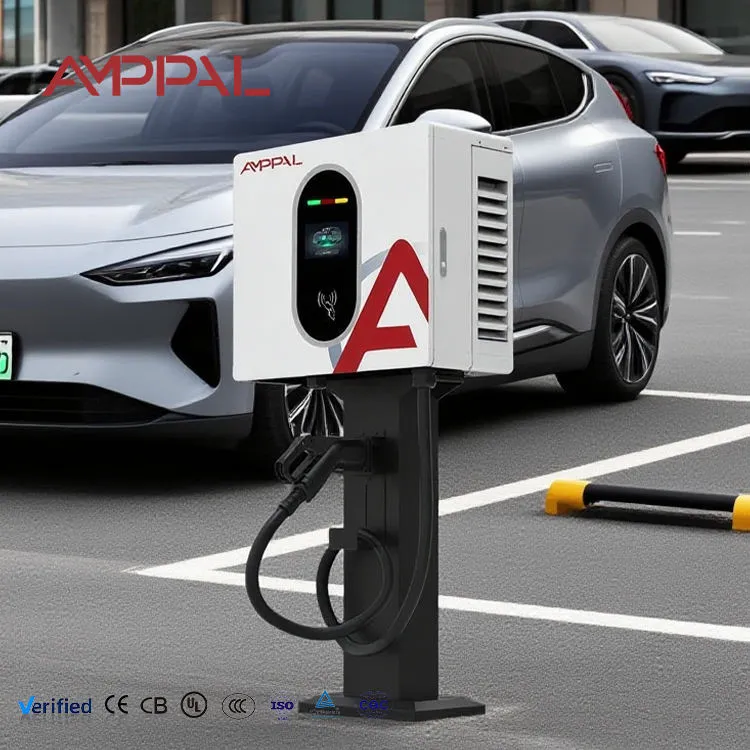

40 kW-ko potentzia handiko horman DC EV kargagailua Flota-biltegietarako

Horma batean jarriko dugun botererik handiena

Berrogei kilowatt da horman muntatzeko sabai praktikoa, eta zuzen esaten dugu zergatik. Honen gainetik, bero-irteerak eta unitate-masak horma-euskarri bat ingeniaritza-erantzun okerra bihurtzen dute: kutxa astun bat, behartutako aireztapen-murrizketak eta eraikinaren jabe gehienek sinatzeari uko egingo dioten egitura-konponketa batekin amaitzen duzu. AF-DC-040-B-A-O-2-H muga horretan kokatzen da.

Behean geratzeagatik lortzen duzuna esanguratsua da. Ez hormigoizko zokalorik, ez kable-lubakirik, ez kargagailurako aparkalekurik galtzerik eta ez alokairuan soilik ari zaren azaleraren aldaketa iraunkorrik. 2,2 metroko sabaia duen lurpeko aparkaleku batean, maiz horman muntatutako unitate bat da fisikoki funtzionatzen duen aukera bakarra.

Irteera 0-133 A da 200-1000 VDC zehar - gure 60 kW eta 120 kW-ko armairuen tentsio leiho bera, etxeko erradiadore batek baino horma-eremu gutxiago hartzen duen kutxa batetik.

Zer horman muntatzeak benetan aurrezten zaitu

Obra zibilik ez: solairuan zutik dagoen armairu batek zimenduak, kanalizazioak bideratzea eta berrezartzea behar ditu normalean. Horman muntatzeak proiektuaren kostutik lerro hori guztiz kentzen du.

Ez dago aparkaleku galdurik: solairuko armairu batek eta bere segurtasun-tartea kontsumitzen du erabilgarri dagoen eremua. Horma edo zutabe bati lotua, unitateak ez du bat ere hartzen.

Sabai baxuen azpian egin daiteke: euskarriaren gainean 660 mm-ko altueran, 1,9 metroko armairu batek arrapalaren altuera muga gainditu ezin duen sotoko aparkalekuetara egokitzen da.

Instalazio itzulgarria: alokairuan dagoen lokaletan unitatea hormetatik ateratzen da eta finkapenak ondo egiten dira. Lurjabe askok hori onartuko dute lur-lanei uko egiten dietenean.

Gure 20 kW eta 30 kW-ko modeloen 450 × 660 × 240 aztarna bera: potentzia mistoko guneek euskarri diseinu bat eta ordezko zerrenda bat partekatzen dute.

133A irteera tentsio-tarte osoan: korronte-kalifikazioa 800V-ra mantentzen da, isatsik gabe geratu beharrean, eta hortxe geratzen dira labur zehaztutako lehiakide meheak.

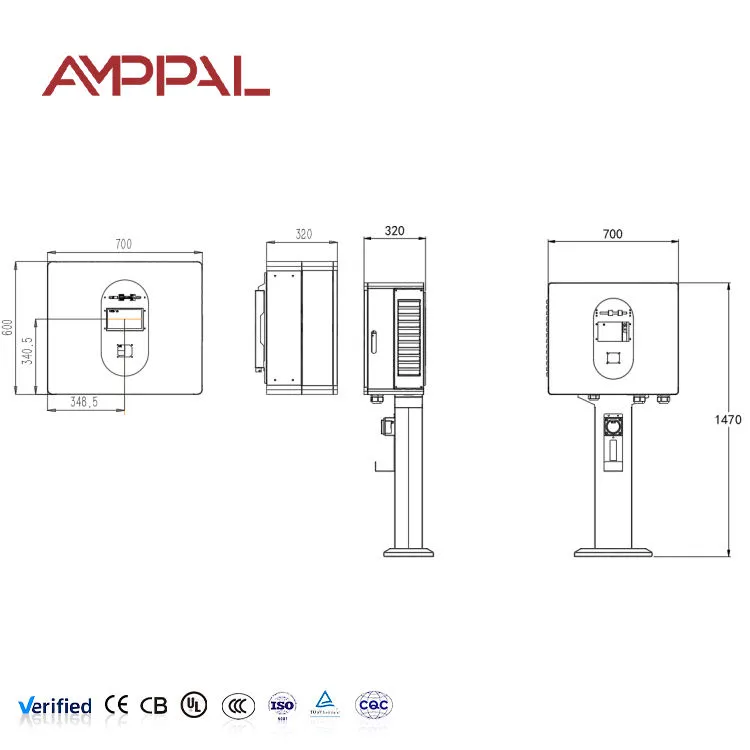

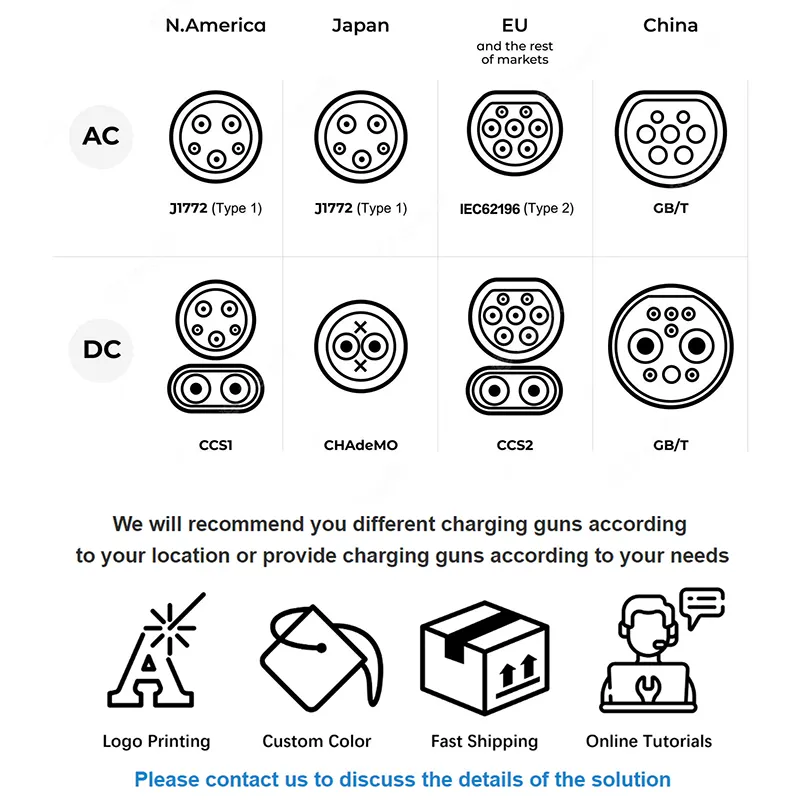

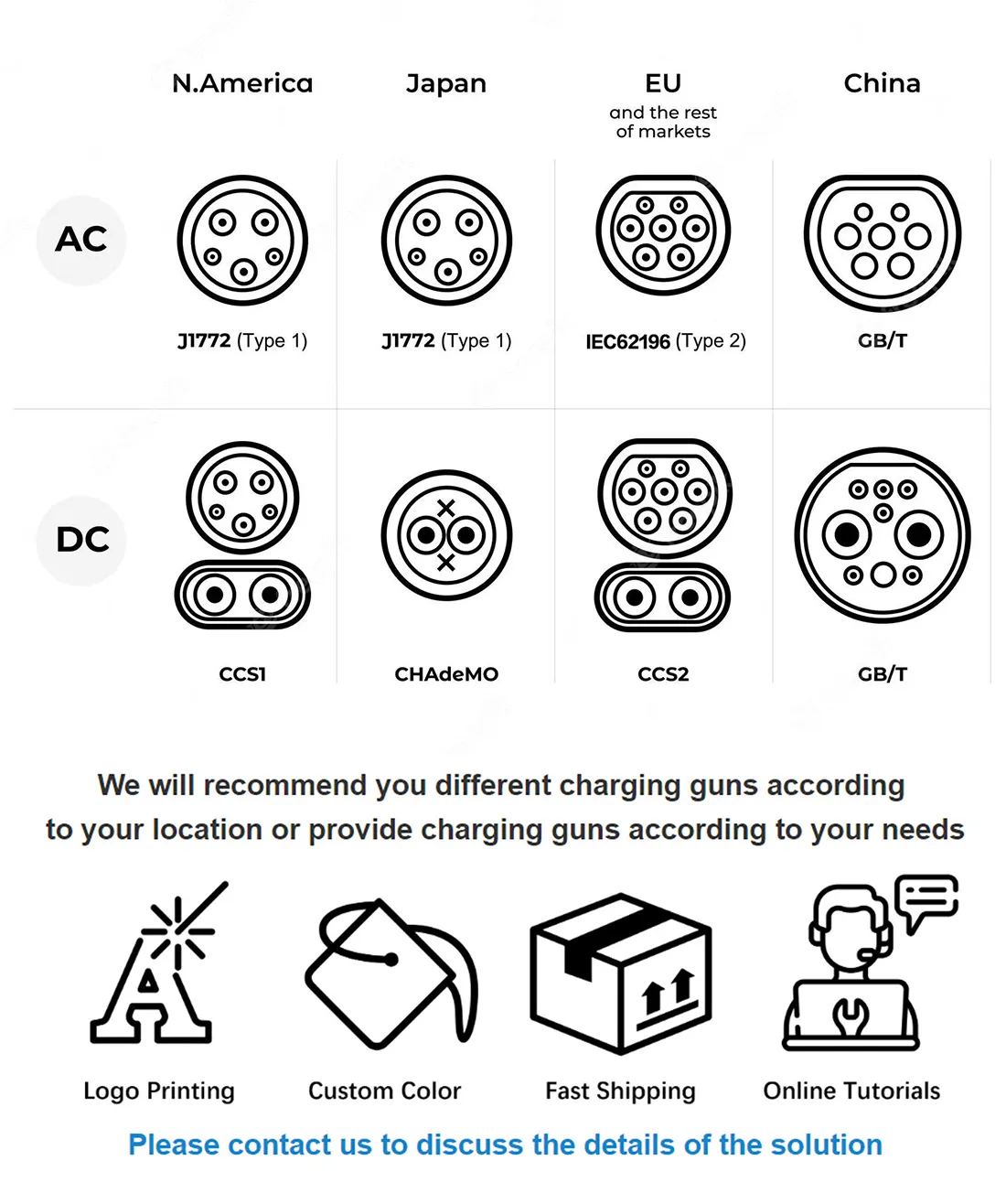

Zehaztapen Teknikoak

Eredu hau egokitze zentzuzko bakarra den guneak

Lurpeko eta solairu anitzeko aparkalekuak: sabaiaren altuerak eta arrapalen hutsuneak solairuko armairuak baztertzen dituzte; zutabeen muntaketa ondo egokitzen zaio unitate honi.

Alokairuan dauden txikizkako epaitegiak: lurra hautsi ezin duten maizterrek oraindik DC kargatzea nahi dute gunean.

Hirigune historikoak edo plangintza mugatuak: hiri-altzari berriari uko egiten dioten agintariek sarritan baimenduko dute lehendik dagoen egitura batean hormetan finkatutako unitate bat.

Hiri-hornidura-gune trinkoak: atariko eremua dagoeneko konprometituta dago erregai uharteekin eta zirkulazioarekin; denda eraikinean horma-lekua librea da.

Horman lehendik dagoen plaka trifasikoa duten biltegi-eraikinak: kable laburrak, gutxieneko instalazioko eskulana, abiarazte azkarra.

Diseinu Termikoa Wall-Mount Mugan

% 95eko efizientzian dabilen 40 kW-ko bihurgailu batek gutxi gorabehera bi kilowatt xahutzen ditu bero gisa. Lurzoruko armairu batean bero horrek bolumen handia du eta lan egiteko tximinia altua du. Horma batean ez duzu ez bata ez bestea, beraz, aire-fluxuaren bidea diseinatu behar da hartu beharrean.

Hartunea baxua da itxituran, ihesa altua da eta barneko nahasteak aire beroa mantentzen du kontrol-elektronikatik eta neurgailutik kanpo - egosten direnean zehaztasuna noraezean doan osagaiak. Tenperatura kontrolatzen dute haizagailuak eta baldintzek eskatzen duten bezain gogor funtzionatzen dute, eta horrek, gainera, unitatea isilik mantentzen du egoitza-bloke batean.

Irteera atzerapena bitarra baino progresiboa da. Giro-tenperaturak eta kargak moduluaren tenperatura bere mugarantz bultzatzen badute, kargagailuak korrontea murrizten du pixkanaka eta saioak denbora gehiago irauten du. Ez du gidaria ibiltzen eta botatzen. Jokabide hori axola zaio gehien aire-truke mugatua duten sotoko aparkaleku itxietan, hau da, hain zuzen, unitate horiek instalatzen diren tokietan.

Proba eta Ziurtagiriaren Erregistroak

EN IEC 61851-1:2019 eta EN IEC 61851-23:2014 betetzea; CE dokumentazioa eta serieko proba-txostena unitate bakoitzarekin batera bidaltzen dira.

Beratze termiko hedatua eredu honetarako berariazkoa: 40 kW-ko karga osoa edukitzen da itxitura eta moduluaren tenperatura erregistratzen diren bitartean, hori baita gure horman muntatutako gamako bero-dentsitaterik handiena.

% 100 indar dielektrikoa eta isolamenduaren erresistentzia probak.

Neurgailuaren egiaztapena erreferentzia kalibratu baten aurka; 1.0 mailako zehaztasuna unitate bakoitzeko berretsi da eta serie-zenbakiarekin grabatuta.

IP54 egiaztapena eta 96 orduko gatz spray itxitura akabera.

Parentesi eta finkatze-probaren datuak eskatuz gero eskuragarri - erabilgarriak eraikinaren topografo batek egituraren justifikazioa eskatzen duenean instalazioa onartu aurretik.

Fabrikazio urratsak

1. Osagaien egiaztapena salgaien sarreran: potentzia-moduluak, kontaktoreak, kontagailuak, konektoreak eta haizagailuak zehaztapenen arabera egiaztatuak.

2. CNC zulaketa eta prentsa-balazta itxitura panelen eraketa; aire-fluxuaren irekidurak zulatu-programaren parte dira, ez gero zulatu.

3. Markoaren eta euskarrien interfazearen soldadura robotikoa, eta ondoren josturaren akabera.

4. Azalera prestatzea eta hauts estaldura elektrostatikoa labean sendatzearekin.

5. Potentzia-trenaren muntaia: moduluak, barra-barrak eta barne-baffling instalatuta; potentzia-terminal guztiak parean jarrita eta lekukoz markatuta.

6. Kontrol- eta neurketa-multzoa, arnesaren bideratzea aire beroaren bidetik kanpo mantentzen da.

7. Firmwarearen karga, sentsoreen kalibrazioa, neurgailuaren egiaztapena erreferentziaren aurka.

8. Karga osoko exekuzio termiko hedatua, segurtasun-probak, IP egiaztapena, eta gero paketatzea esportatu.

40kW horman, ala 60kW solairuan?

Hau da botere maila honetako erosle gehienek hartzen duten erabakia, beraz, hona hemen gure irakurketa zintzoa.

Aukeratu 40 kW-ko horma-unitatea zoruko espaziorik ez dagoenean, lur-lanak debekatuta edo ez-ekonomikoak direnean, sabaiaren altuera mugatuta dagoenean edo instalazioa itzulgarria izan behar denean. Fase bakoitzeko 60A inguru marrazten ditu, lehendik dauden komertzio-taula askok bertsio berritu gabe egokitzeko.

Aukeratu 60 kW-ko solairuko unitate bat espazioa eta hornidura-ahalmena duzunean, pistola bikoitzaren funtzionamendua nahi duzunean edo saio laburragoak behar dituzunean atari publiko baterako. Emandako kilowatt bakoitzeko balio hobea izan ohi da, eta solairuko armairu bat zaintzea errazagoa da - teknikariak lur-mailan zutik lan egiten du plataforma batean baino. Bi aukerak benetan zabalik bazaizkizu, normalean solairuko unitatea da erosketa indartsuena. Produktu honek bere lekua irabazten du ez daudenean.

Nola zehazten dugu 40 kW-ko unitate lehiakideen aurka

Tentsio handiko korrontea: 133A mantentzen dugu 200-1000VDC leiho osoan zehar. Eskatu zifra bera 800V-tan edozein alternatibatik prezioak alderatu aurretik.

Derating azpian portaera termikoa: galdetu zer gertatzen den 45 °C-ko giroan espazio itxi batean. Errebokatze progresiboak saioak martxan mantentzen ditu; bidaia gogorra ez da.

Neurketa: 1.0 maila estandar gisa, kalibrazioa serie-zenbaki bakoitzeko erregistratuta.

Egiturazko dokumentazioa: euskarrien tira-probaren datuak ematen dira, merkataritza-lokalen eraikuntza-onarpena laburtzen duena.

Baldintza komertzialak: MOQ 1 unitate estandarra 15-20 laneguneko epearekin; 50 unitate eta 25-30 laneguneko marka pertsonalizaturako. Bi urteko bermea, luzagarria.

Ontziak, pisua eta salgaien plangintza

Unitate bakoitzak bost geruzako kartoi batean bidaltzen du 540 × 750 × 330 mm ingurukoa, pisu gordina 52 kg ingurukoa. Hau da horman muntatutako hiru modeloetatik astunena, beraz, planifikatu manipulazio mekanikoa edo bi pertsona instalazio puntuan.

Esportazio-pallet bakoitzeko hamar unitate termikoki tratatutako fumigaziorik gabeko egurraren gainean, zintzilik eta luzaz bilduta. 20 oineko edukiontzi batek paletizatutako 80 unitate inguru hartzen ditu, 40 oineko altuerako kubo batek 170 inguru.

Eskuragarri dauden baldintzak EXW, FOB Ningbo edo Shanghai, CIF eta DDP dira Europako eta Golkoko helmuga gehienetarako. Lagin-unitateak airez edo mezularitza-mezularitzaz joaten dira 5-7 egunetan. Bidalketa dokumentuak faktura komertziala, ontziratze-zerrenda, CE adostasun-adierazpena, serieko proba-txostena eta jatorrizko ziurtagiria eskatzen dira.

Laguntza eta zerbitzuetarako piezak

Bi urteko bermea potentzia-moduluetan, kontrol-taulan, kontagailuetan, kontaktoreetan, haizagailuetan eta pantailan.

Haizagailuak erabilgarri diren elementu gisa tratatzen dira eta gunean ordezkatu daitezke hogeita hamar minutu baino gutxiagoan, unitatea isolatuta dagoela, fabrikara itzuli gabe.

Konektatutako guneetan OCPPren bidez akats-kodeen urruneko berreskurapena; diagnostiko gehienak bisitarik gabe egiten dira.

Ordezko piezak akatsa baieztatu eta 48 orduko epean bidaltzen dira, 3-5 laneguneko mezularitza bidez.

Hiruhileko iragazkien garbiketa da modelo honetan gehien axola zaion mantentze-lan bakarra, bero-dentsitatea kontuan hartuta. Eskuliburuak argazkiekin dokumentatzen du prozedura.

Instalazio-akatsak 40 kW-ko horma-unitate baten espezifikoak

Okerra: bloke arinetan edo zutabeen partizio batean finkatzea. Eskuinean: hormigoi armatua, harlandu sendoa edo horretarako eraikitako altzairuzko armazoia. Unitateak 45 kg gainditzen ditu kablea eta pistola lotu aurretik.

Okerra: aireztapen-ebaluaziorik gabeko soto itxi batean instalatzea. Eskuinean: berretsi aire-trukea espazioan. Gela itxi batean bi kilowatt etengabeko beroak giro-tenperatura igotzen du eta atzerapena eragiten du.

Okerra: unitatea buruaren altueraren gainetik muntatzea lekua aurrezteko. Eskuinean: eduki pantaila begien parean eta arma-zorroa eskura erosoan. Ergonomia baldarrak laguntza-deiak eta hondatutako kableak sortzen ditu.

Okerra: hornidura-kablearen tamaina gutxitzea berrogei metroko edo gehiagoko ibilbidean. Eskuinean: kalkulatu tentsio-jaitsiera benetako ibilbidean 60A fase bakoitzeko, ez bakarrik korrontea garraiatzeko ahalmena.

Okerra: unitatea atzeko tarterik gabeko hormaren kontra zigilatzea. Eskuinean: jarraitu parentesi tarteari. Atzeko tartea hozteko diseinuaren parte da, ez instalazioaren hobespen bat.

Instalatutako guneetako txostenak

Istanbuleko merkataritza-zentroko operadore batek sei unitate instalatu zituen sotoko zutabeetan 2025ean, solairuko proposamen batek arrapalaren altueraren inkestak huts egin ostean. Haien proiektuko ingeniariak jakinarazi zuen puntu tekniko erabakigarria atzerapen termikoaren portaera izan zela: abuztuan sotoa epela da eta bidaia gogorrak bizi izan zituzten aurreko hornitzaile baten ekipamenduekin.

Tbilisi aireportuko autoen alokairuko sukurtsal batek lau unitate ditu konoi baten azpian. Beren flotako arduradunak adierazi zuen 133A nahikoa dela itzulitako ibilgailu bat alokairuen artean buelta emateko, eta hormako euskarriak lau bao guztiak guztiz erabilgarri mantentzen zituela, armairu diseinu batek ez lukeela izango.

Horietako hogei baino gehiago etxebizitza-blokeetan kokatu dituen Alemaniako instalatzaile batek iritzi-puntu koherente bat planteatu zuen: euskarrien tira-probaren dokumentazioa eraikinaren zuzendaritzak onartzen duena da, eta proiektu guztietan eskatzen du.

Erosketa aurreko ohiko galderak

G: Harresiak har dezake?

A: Unitatea 45 kg ingurukoa da. Harlandu sendoa edo hormigoi armatua behar da; Parentesirako tira-probaren datuak eskaintzean hornitzen ditugu.

G: Zer hornidura-korronte behar du?

A: Gutxi gorabehera 60A fase bakoitzeko 380V trifasikoan karga osoarekin.

G: Funtzionatuko al du lurpeko aparkaleku itxi batean?

A: Bai, aireztapenaren ebaluazioaren menpe. Karga osoan 2 kW inguru xahutzen ditu etengabe.

G: Zenbateraino da saio bat?

E: 45-55 minutu gutxi gorabehera % 20-80rako 60 kWh-ko pakete tipiko batean, ibilgailuaren BMS-ak onartzen duenaren arabera.

G: 40kW al da egiten duzun horman muntatutako unitate handiena?

A: Bai. Honen gainetik lurrean zutik dauden unitateak eraikitzen ditugu, hormako muntaketak ingeniaritza soluzio egokia izateari uzten diolako.

G: Zutoinetan munta daiteke?

E: Bai, gure zutoin muntatzeko kitarekin, baldin eta zutoina kargarako baloratua badago. Eskaera garaian zehaztu.

G: Arma bikoitzak onartzen ditu?

A: Ez. Pistola bakarra da. Ibilgailu anitzeko aldi berean kargatzeko, begiratu gure zatitutako elektrizitate armairuak.

G: Zein da etxebizitza-eraikin batean zarata-maila?

E: zaleak abiadura kontrolatzen dira eta isilak dira karga partzialean. Espazio mugatu batean karga osoa mantenduz, espero ezazu kanpoko aire girotuaren kondentsadorearen pareko zarata.
