180 kW-ko karga astun integratua DC EV kargagailu komertzialetarako

Zer den 180 kW-ko armairu hau eta zergatik erabakitzen du O&M-k bere bizitzako kostua

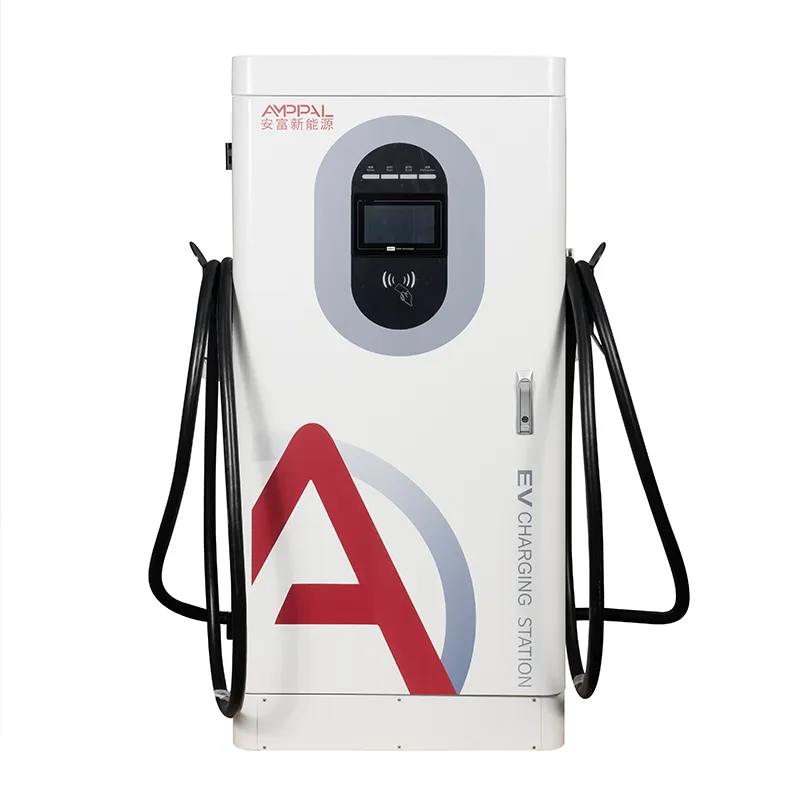

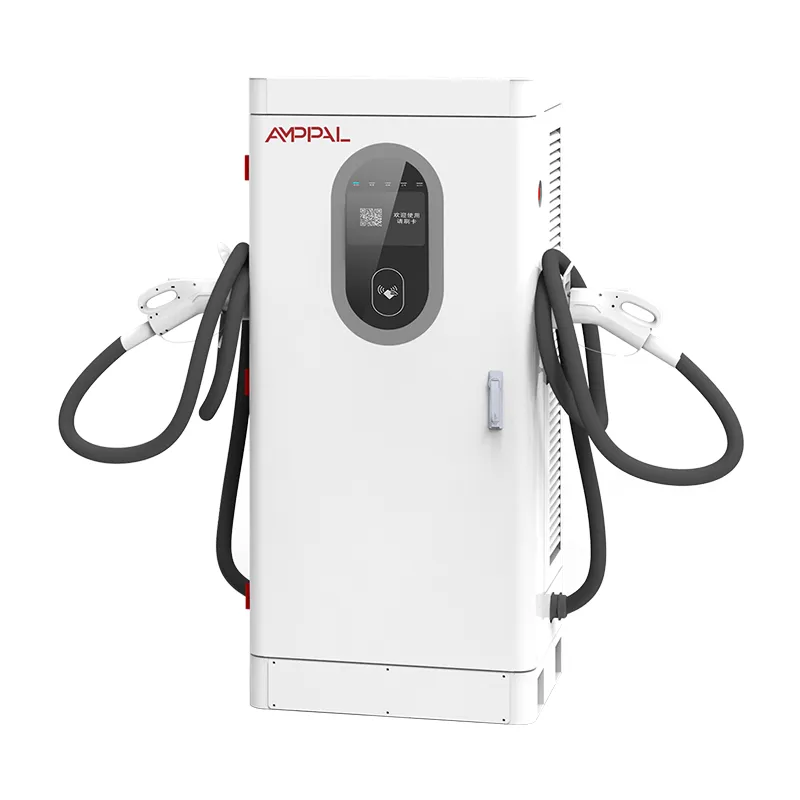

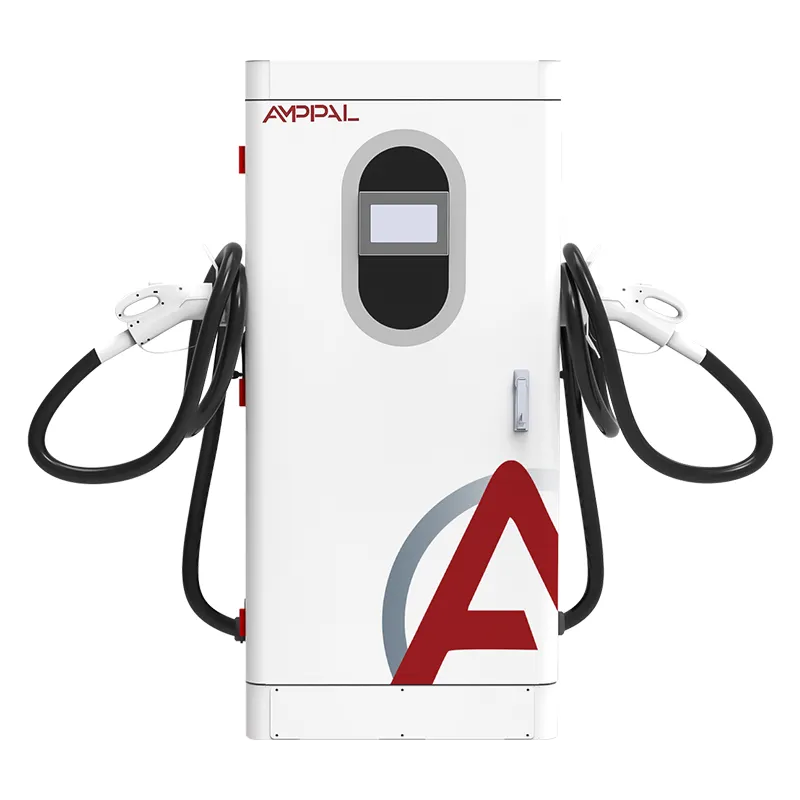

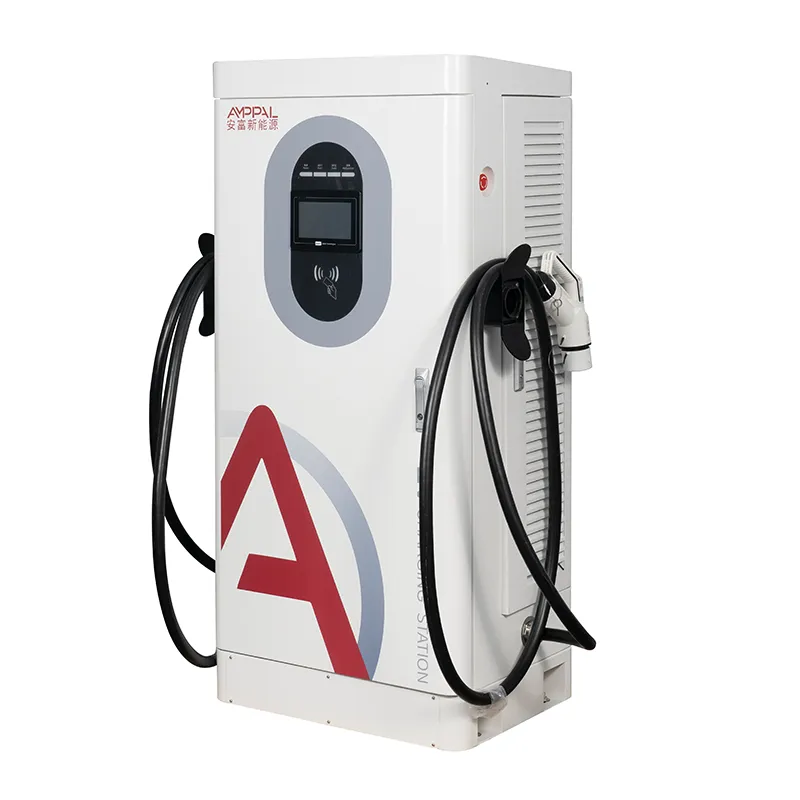

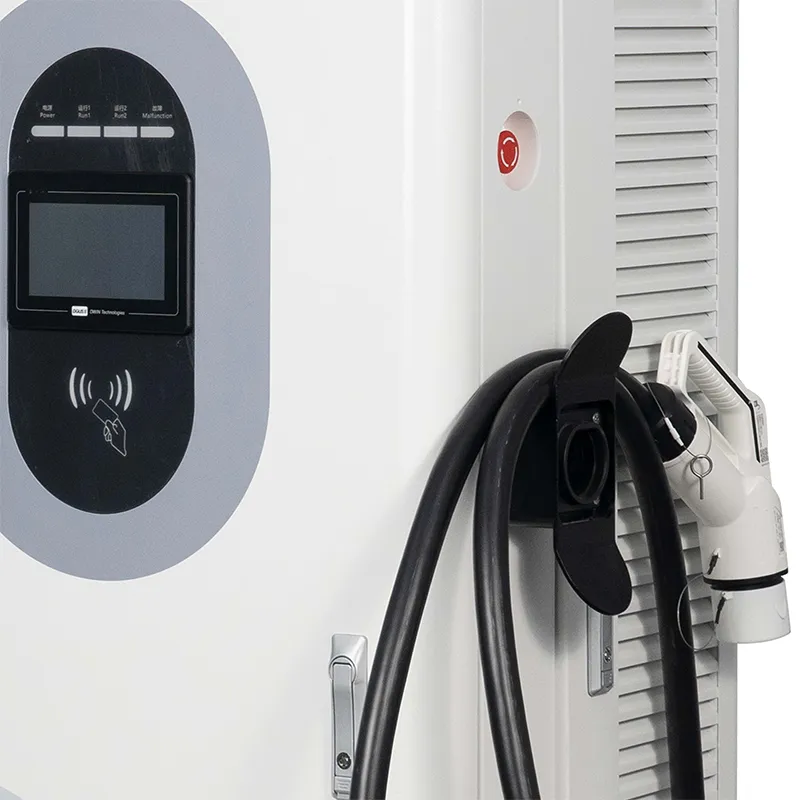

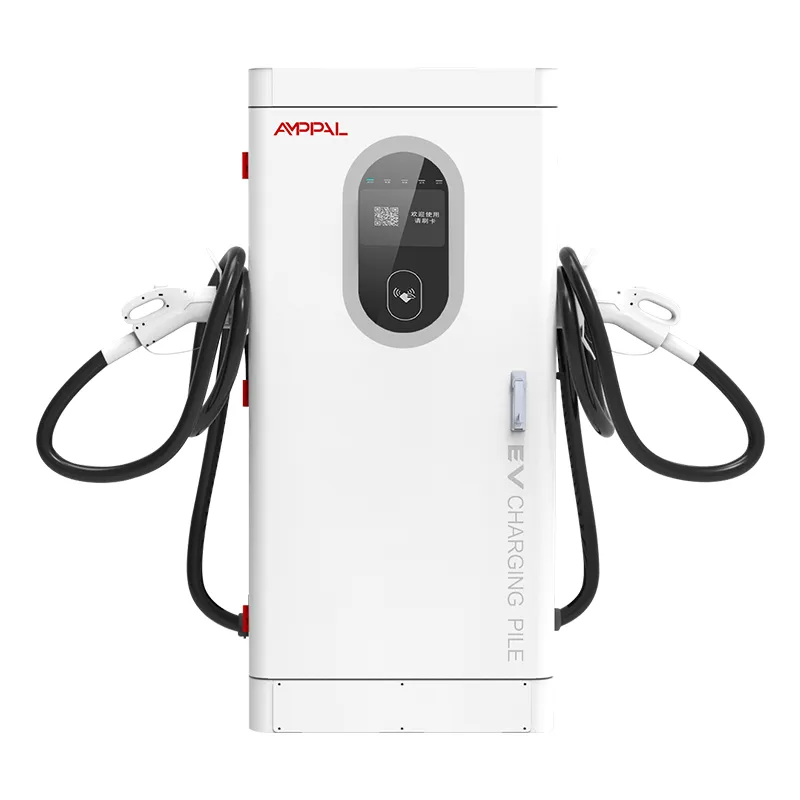

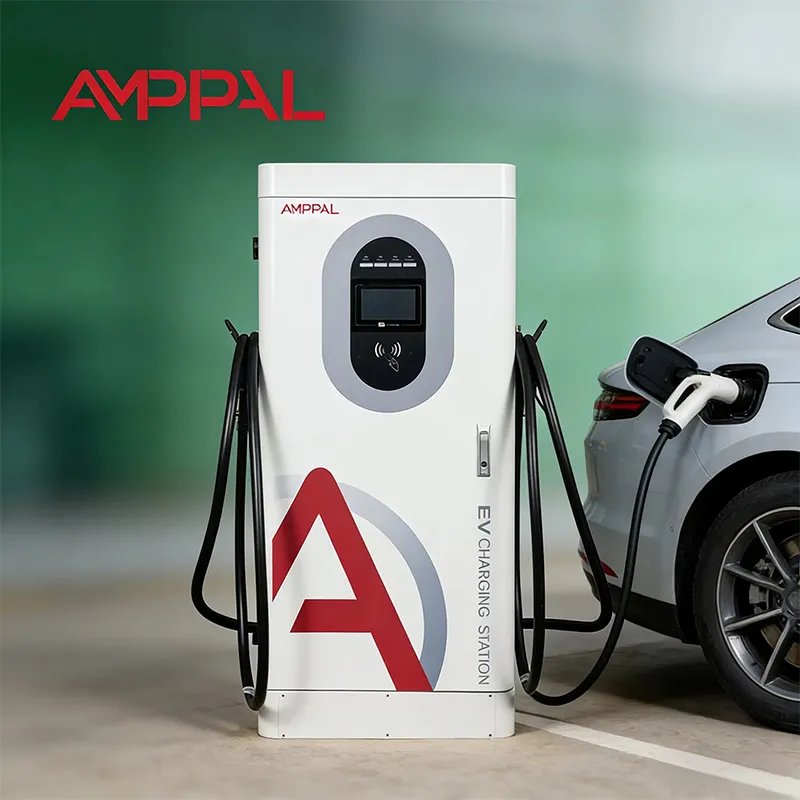

180kW DC kargagailu azkarra izan ohi da gune txiki bateko makinarik garestiena eta gutxien gainbegiratuta dagoena. AF-DC-180-Y-B-O-4-H solairuko armairu integratua da: potentzia-moduluak, kontrolagailua, 7 hazbeteko ukipen-pantaila, RFID irakurgailua, txartel terminala eta kargatzeko bi pistola 1620 × 750 × 560 mm-ko gorputz baten barruan. Lotu ezazu pad batean, elikatu AC380V eta inor ikusten ez duela funtzionatzen du.

Erosketa prezioa agian makina honek zortzi urtean kostatzen duenaren herena da. Gainerakoa galerak, geldialdi-denborak eta zerbitzu-bisitak dira, horregatik eredu honek bere ingeniaritza-aurrekontua matxurak detektatzeko eta urruneko berreskurapenera bideratzen du. Hamahiru segurtasun-funtzio, OCPP alarmaren berri ematea eta konpontzeko denboraren inguruan eraikitako zerbitzu-eredu bat. Erosleak normalean flota-operadoreak eta gune-jabeak dira nominan ingeniaririk gabe, beraz makinak bere arazoak azaldu behar ditu.

13 Segurtasun Funtzioak, eta Bakoitzak Harrapatzen duen Porrota

Babes bakoitza hutsegite-modu jakin batera esleituta dago, ez da kontrol-lauki gisa sartuta. Akats batek makina joko lukeen ordenan:

Isolamenduaren monitorizazioak DC aldean ikusten du lurrera isurketa motela, zahartzearen kablearen akats klasikoa. Ezarritako atalase batean alarma ematen du laburmetrai gogor baten zain egon beharrean.

Polaritatearen alderantzizko babesak irteera blokeatzen du pistola batek alderantzizko pinak betetzen baditu, ibilgailuaren elektronika kontuz gabeko konexioetatik babestuz.

Tximisten babesak shunt-ek eragindako pikak bai AC sarreran eta DC irteeran, benetako arazoa agerian dauden landa-padetan.

AC gain-tentsioak, azpi-tentsioak eta fase-galerak unitatea 380V ±% 15etik kanpo mozten dute, beraz, matxurak eta sarearen haziak ez dira inoiz potentzia moduluetara iristen.

DC gehiegizko korrontea, zirkuitulaburra eta irteerako gaintentsioa hiru bidaia bereizten dira, hondatutako pistola batek, huts egin duen modulu batek eta portaera okerreko ibilgailu batek erreakzio ezberdina behar baitute.

Tenperatura gehiegizko itzaltzea, pistolaren tenperatura kontrolatzea, hondar-ihesak hautematea, larrialdi-geldialdia eta itxitura blokeatuak osatzen dute geruza termikoa eta giza segurtasuna.

Zehaztapen Teknikoak

180 kW-ko armairuak mantentzea lortzen duen guneak

Zaintzarik gabeko gaueko biltegiak non 02:00etan hutsegite batek 06:00etan hildako flota esan nahi du.

Gauez ixten diren baina oraindik sarean egoteko makinak behar dituzten txikizkako eta jatetxeko loteak.

Landako edo korridoreetako kokapenak, non zerbitzu-bisita batek bidaia egun oso bat balio duen.

Merkataritza-flota txikiek bidalketa-furgonetak ibiltzen dituzte eguneroko ordutegi estuan.

Tokiko laguntza-sare meheak dituzten merkatuak, non urruneko bereizmena aukera azkar bakarra den.

Akatsetik konpontzera: urruneko diagnostikoen lan-fluxua

Babes bat abiatzen denean, kabineteak akatsen erregistro bat idazten du denbora-zigiluarekin, moduluaren serie-zenbakiarekin eta neurtutako balioekin, eta zure plataformara bultzatzen du OCPP 1.6j-ren bidez. Akats-kodea ikusiko duzu aginte-panelean (isolamendu-alarma, konektorearen gain-tenperatura, sarearen beherapena) hurrengo gidaria iritsi baino lehen.

Eremuan ikusten ditugun hiru alarmetatik bi auto-sendatzen dira edo faltsuak dira: hautsez betetako konektore batek tenperatura altua adierazten du behin, sarearen beherakada batek tentsio azpian abiatzen du bi segundoz. Hortaz, lan-fluxua hauxe da: irakurri kodea, egiaztatu tentsioaren eta tenperaturaren balioak atarian, eta gero erabaki urruneko berrezartzea eta gunearen bisitaren artean.

Urruneko berrezartzeak gertaera garbitzen badu, erregistratuta geratzen da bermearen eta aseguruen erregistroetarako. Hala ez bada, kodeak zein tiradera ireki behar duen esaten dio teknikariari; Konponketa mekaniko gehienak konektoreen trukea edo moduluaren ordezkapena dira, biak 13 mm-ko giltza batekin eta ordezko modulu batekin egin daitezkeenak.

Alarmaren larritasuna mailakatuta dago plataforman: informazio-gertaerak isil-isilik erregistratzen dira, isolamendu-alarmek eta pistola-tenperatura gainditzeak SMS edo mezu elektroniko bat abiarazten duten bitartean ingeniariari. Horrela, gaueko txandako arazo batek goizeko erabakia hartzen du arratsaldeko aurkikuntzaren ordez.

Fitxategiko ziurtagiriak eta horien atzean dauden probak

Eredu honen CE, CB, TÜV, UL eta CCC ziurtagiriak kopia gisa eskura daitezke eskaeran.

13 segurtasun-funtzioak EN IEC 61851-1:2019 eta 61851-23:2014 arauen arabera daude.

Lote bakoitzak 48 orduko erretzea egiten du 40 °C-ko giroan, irteera, eraginkortasuna eta komunikazioak erregistratuta.

Lote bakoitzeko lagin-armairu bat 96 orduko gatz-ihinztatze ganberatik igarotzen da.

Babes-bidaia bakoitza fabrikan frogatzen da funtzionamenduan, ez bakarrik dokumentatuta.

Potentzial handiko (hipot) eta lurrerako jarraitutasunaren egiaztapenak amaitutako unitateetan errepikatzen dira, eta emaitzak serieko erregistroari eransten zaizkio.

Eraikuntzaren barruan: txapatik kutxaraino zortzi urrats

Itxituraren CNC zulaketa, tolesketa eta laser ebaketa, ondoren soldadura eta hauts estaldura.

Loteen lagin bat 96 orduko gatz-ihinztatze-ganbera sartzen da ekoizpena jarraitzen duen bitartean.

AC sarrerako etapak eta DC potentzia-moduluak lerro bereizietan eraikitzen dira eta inoiz ez dira nahasten.

Sarrerako ikuskapena SiC moduluetan, konektoreetan, RFID plaketan eta txartelaren terminalean.

Momentuz kontrolatutako terminalekin kableatua eta giltzadura guztietan QC bisualarekin.

48 orduko erretzea 40 °C-ko erregistro irteeran, eraginkortasuna eta komunikazioen egonkortasuna.

Babes-bidaia bakoitzaren funtzio-proba, isolamendu behartutako alarma barne.

Paketatzea, paletizazioa eta bidalketa aurreko argazki-erreportajea serie-zenbakiekin.

Tamaina gida: 180 kW-ko armairu hau zuretzat ez denean

Zure guneak 30 minutuko saioetan 400 V-ko kotxeak bakarrik zerbitzatzen baditu, 180kW trafikoak justifikatzen duena baino makina gehiago da; Kapex txikiagoan 120 kW-ko unitate batek ilara bera garbitzen du. Eta 800 V-ko kamioietarako 30 minutu baino gutxiagoko kargak behar badituzu, hau ere okerra da - lan karga horrek hozte likidoa nahi du.

AF-DC-180-Y-B-O-4-H 160-250 kVA-ko transformadore bat eskuragarri duten guneetara egokitzen da eta goiburuko potentzia baino gehiago funtzionamendu-denborak bultzatuta. Sarea betetzea edo ordainketa-metodoak zure kezka nagusia badira, gure 80kW eta 60kW-ko modeloek armairu-plataforma bera partekatzen dute.

Erosi zure transformadoreak benetan elika dezakeen makina. Inoiz 100 kW baino gehiago ematen ez duen sare ahuleko 180 kW-ko unitate bat bereizgarria da, ez negozio bat.

Zergatik operadoreak zuzenean fabrikatik eskatzea

Unitate batetik onartutako proba-eskaerak merkatu berrietarako; edukiontzien prezioa 10 unitate baino gehiagorako.

Stocken eraikuntzak 15-20 lanegunetan irteten dira; OEM aldaerek 7-10 egun inguru gehitzen dituzte.

Bermearen erreklamazioak fabrikatzailearengana joaten dira, ez saltzaile kate baten bidez.

Ordezko moduluen prezioa erostean adosten da, beraz, konponketa kostuak aldez aurretik ezagutzen dira.

Ingelesez hitz egiten duen urruneko laguntza zure OCPP plataformarako sarbidea abian jartzean.

Enbalatzeko, kargatzeko eta bidaltzeko dokumentuak

Armairua zutik bidaltzen da 1720 × 850 × 660 mm inguruko kontratxapatuzko kaxa batean, aparrezko izkinako blokeekin eta hezetasun poltsa batekin. Markoaren gaineko begiak altxatuz, eskorga edo garabi batek unitate osoa mugitzen uzten du okertu gabe.

Karga-planak eskaera bakoitzeko kaxaren dimentsioetatik kalkulatzen dira; 40 oineko edukiontzi bakoitzeko lau armairu plan estandar tipikoa da, lotzeko errailetan zintzilik.

Esportazioko pakete-zerrenda, faktura komertziala eta ziurtagiriak bidalketarekin batera; jatorrizko ziurtagiriaren kopiak mezularitza bereizi egiten dira.

Salmenta ostekoa: MTTR, ordezko kitak eta 2 urteko epea

Bi urteko berme estandarrak potentzia-moduluak, kontrolagailua, HMI, konektoreak eta txartelaren terminala estaltzen ditu; kableak bezalako kontsumigarriak fabrikazio-akatsen aurka estalita daude.

Gutxieneko gune baterako ordezko gomendatuak: elikatze-modulu bat eta kontrol-plaka bat lau armairu bakoitzeko, eskaerarekin batera bidalita.

Ebazpen-denbora tipikoak: urruneko berrezartzea 15 minutu inguru, konektore-trukea 30 inguru, modulua ordezkatzea 45 inguru.

Teknikariek zuzeneko OCPP saio batean sar daitezke zure plataformarekin diagnostikoan.

Firmwarearen eguneraketak sarean bidaltzen dira, beraz, konponketak bisitatu gabe iristen dira.

Urteko erdiko prebentzio-kontrola (iragazkiak, momentua berriro egiaztatzea, konektoreen higadura) gomendatutako mantentze-planaren parte da.

Instalazioa eta mantentze-lanak: okerra vs zuzena

Gaizki: armairua lur biluzian zutik. Eskuinean: 150 mm-ko hormigoizko estalkia, aingura-torlojuak eta atetik urrun dagoen drainamendua.

Okerra: energia elektrikoa lurperatzea eta komunikazio-kableak solteak. Eskuinean: tira-soka batekin hodi bereiziak gero ordezkatzeko.

Okerra: hiruhileko aire-iragazkien egiaztapenari jaramonik egin gabe. Eskuinean: iragazkiak garbitzea edo aldatzea denboraldi beroa baino lehen, ez bidaia baten ondoren.

Okerra: isolamendu-alarma abisu leun gisa tratatzea. Eskuinean: pistola isolatu, irakurketa erregistratu eta konektorearen hezetasuna egiaztatzea lehenik.

Okerra: modulu bat aldatzea kabinetea bizirik dagoen bitartean. Eskuinean: blokeatu, berretsi egonerako LEDa, eta lerratu ordezko gailua.

Hiru operadore 180 kW-ko unitateak sarean mantentzeari buruz hitz egiten dute

UAEko operadore logistiko batek lau unitate exekutatzen ditu arretarik gabeko basamortuko biltegi batean. Hautsa zen benetako etsaia: isolamendu-alarmak hilabetean bitan agertzen ziren udan, eta urrutiko berrezartzeak 6:00etako txanda baino lehen kudeatzen zituen gehienak. Bere kexua zintzoa da: ukipen-pantailak eguzki zuzenean distira egiten du, beraz, HMI-a zaila da eguerdian irakurtzea.

Kazakhstango erregai-estazio-kate batek fase-galera alarmak ikusten zituen neguan aste gutxitan. Sare lokala laburki murgildu zen, kabineteak erregistratu zuen eta aginte-panelaren joerak sareko operadorearen akatsa ikusgai jarri zuen astebeteko epean. Ez zen gune bisitarik behar.

Mexikoko merkataritza-gune batek konektoreen tenperatura alarmak zituen 40 °C egunetan. Kontaktuak garbitzeak eta gastatutako pistola bat trukatzeak konpondu zuen; ordezko pistola jatorrizko aginduarekin iritsi zen, beraz, konponketak ordubete behar izan zuen.

Ohiko galderak: 180 kW-ko gunea exekutatzen

G: Zer gertatzen da unitateak 02:00etan bidaiatzen duenean?

A: Matxura erregistratu eta zure plataformara eramaten da OCPP bidez; atariko urruneko berrezartzeak gertaera gehienak berreskuratzen ditu.

G: Nola irakurtzen dut akats-kode bat?

A: 7 hazbeteko pantailako gertaeren erregistroan edo zure plataforman; kode bakoitza zerbitzu-eskuliburuko atal batera egokitzen da, eta zuzeneko balioak kodearen ondoan agertzen dira.

G: Zer MTTR planifikatu behar dut?

E: 15 minutu inguru urruneko berrezartzeko eta 45 minutu gunean modulu-truketarako.

G: Isolamendu-alarmek beti behar al dute teknikari bat?

A: Ez. Egiaztatu konektorearen hezetasuna eta zikinkeria lehenik; garbiena garbitu eta berrezarri ondoren. Alarma iraunkorrak edo errepikakorrak soilik behar dute bisita.

G: Pertsona batek ordezkatu al dezake potentzia-modulu bat?

A: Bai. Tiradera estiloko modulua itzali ondoren ateratzen da; eskuliburuak bi orrialde inguru ditu.

G: Zein ordezko eduki behar dut?

A: Potentzia-modulu bat eta kontrol-taula bat lau armairu bakoitzeko gure ohiko gomendioa da.

G: Bermeak tximistaren kalteak estaltzen al ditu?

E: gorakada gertaerak kasuz kasu ikuskatzen dira; ordezka daitezkeen sorosgailuak eremuko zati estandarrak dira.

G: 180 kW-ek Internetik gabe kargatzen jarraitu al dezake?

A: Bai. Kargatzeak lineaz kanpo jarraitzen du eta esteka itzultzen denean transakzioak gordetzen eta bultzatzen dira.
