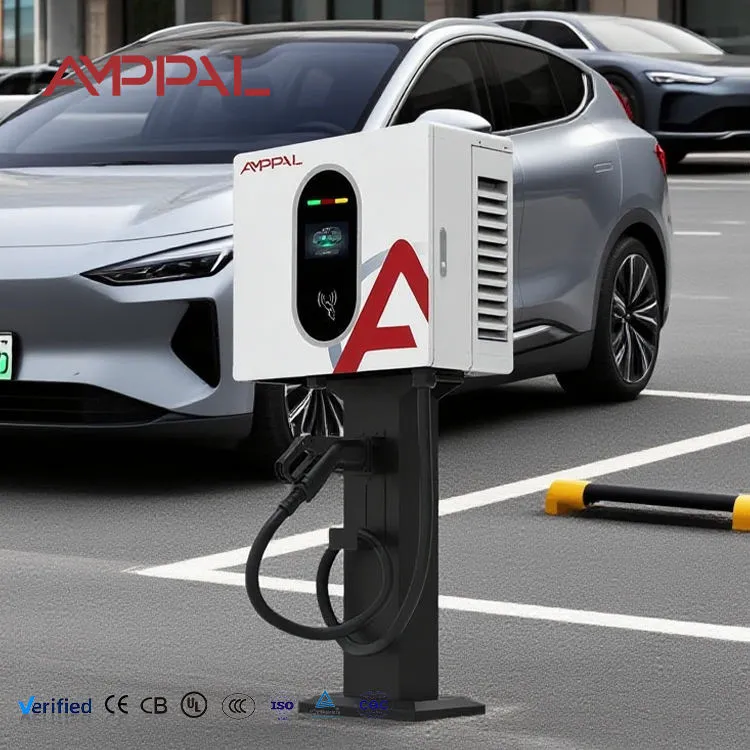

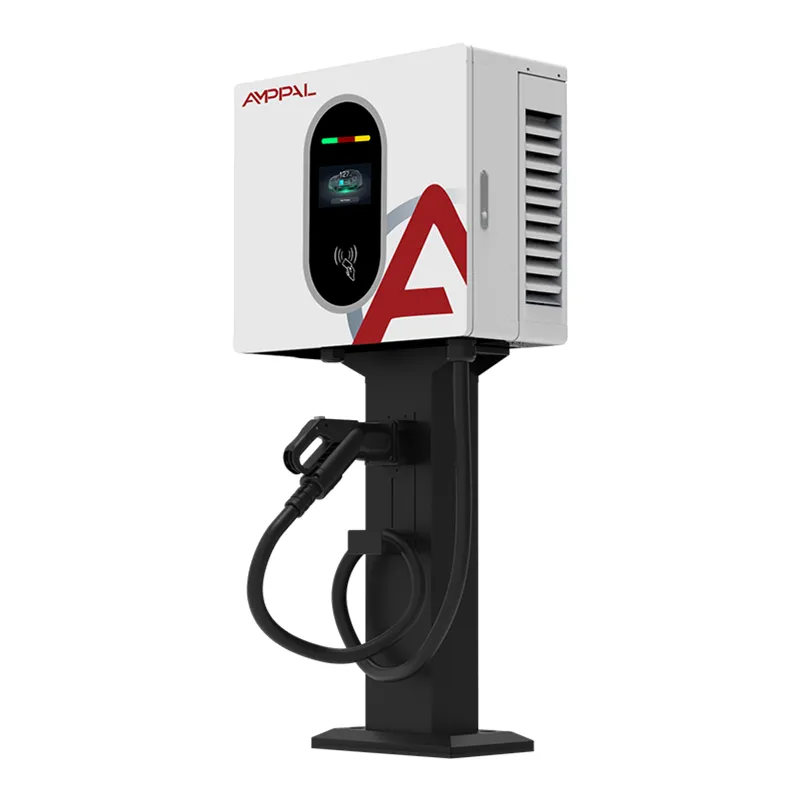

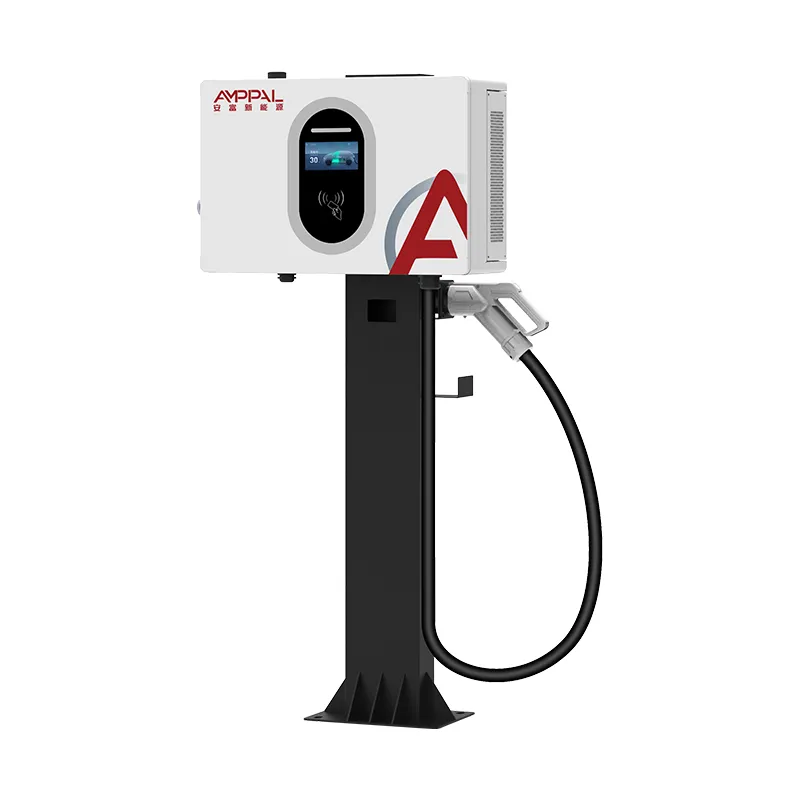

30 kW-ko hormako DC EV kargagailu trinkoa kontzesionarioetarako eta lantegietarako

Saioaren errendimenduaren inguruan eraikia, ez goiburuko potentzia

Karga puntuen operadoreek ez dute kilowattrik erosten. Egunean sesioak erosten dituzte badiako, horixe baitago diru-sarreren lerroa. AF-DC-030-B-A-O-2-H 30kW / 100A-n dago arrazoi zehatz batengatik: horman muntatutako unitate bat komertzialki fakturazio interesgarria sortzen hasten den puntua da, gunea sare-konexioa berritzera bultzatu gabe.

Exekutatu aritmetika. 30 kW-ko 60 kWh-ko bidaiari-auto tipikoa %20tik %80ra pasatzen da hirurogeita hamar minutu inguru. Eman hamar minutu iristeko eta irteteko eta badia batek sei edo zortzi saio onartzen ditu merkataritza-egun batean. 20kW-tan badia horrek lau edo bost kudeatzen ditu. Hardwarea pixka bat gehiago kostatzen da; badiak nabarmen gehiago irabazten du.

30 kW-ko horman muntatutako DC EV kargagailu trinkoak kontzesionario eta tailerretarako bere 450 × 660 × 240 mm-ko itxitura partekatzen du gure 20 kW eta 40 kW-ko modeloekin, beraz, gune batek potentzia-mailak horma batean nahas ditzake eta ordezko kit bakarra gorde dezake.

Diru-sarrerak eragiten dituzten ezaugarriak, ez zehaztapen-orriei soilik

0-100A tentsio-banda osoan zehar: korrontea ez da murrizten paketeen tentsio altuagoetan, beraz, 800V-ko ibilgailu batek oraindik irteera nominala jasotzen du moteltze lasai baten ordez.

1.0 maila fakturatzeko zehaztasuna: entregatutako kWh-ren inguruko gatazkak kontagailuen klasearen arabera konpontzen dira, eta 1.0 maila da Europako operadore gehienek frogatu behar dutena.

Hiru sarbide-metodo estandar gisa: RFID txartela, QR eskaneatzea eta PINa. Guneek saioak galtzen dituzte gidari batek karga bat hasi ezin duenean; hiru ibilbideetan murrizten du.

Horman muntatzea: ez zimendurik, ez lubakirik, ez alokairuko gainazaletan lur iraunkorrik. Instalazio kostua marjina esanguratsuan jaisten da solairuko armairu baten aldean.

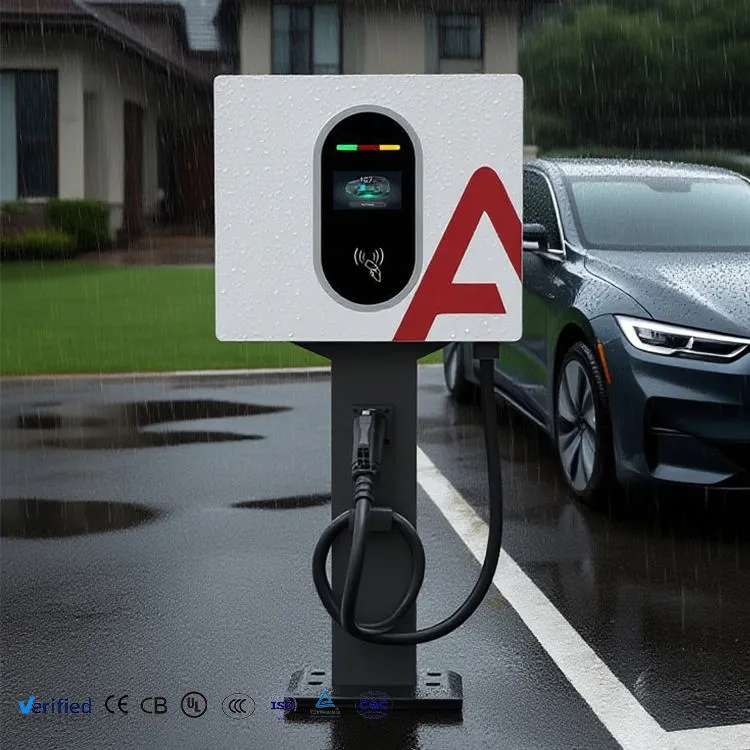

IP54 eta -25°C-tik +50°C-ra: itxitura unitate hauek normalean amaitzen diren ageriko estalki motarako sailkatuta dago.

%95eko eraginkortasun gailurra: 30kW-ko egunean hainbat orduz funtzionatzen dutenean, %95eko eta %91eko bihurketaren arteko aldea urtebeteko diru erreala da.

Zehaztapen Teknikoak

Inplementazio-eszenatokiak Iragarkiko itzulkinarekin

Txikizkako aparkalekuak eta supermerkatuak: 60-90 minutuko egonaldi-denbora ia zehatz-mehatz dator %20-80ko saio batekin. Gidariek erosketak egiten dituzte, badia irauli egiten da, inork ez du itxaron.

Jatetxeko eta errepideko zerbitzuen geldialdiak: egunean bi eserleku badia bakoitzeko, estalkien gainean kobratzeko diru-sarrerak.

Flota-biltegiak itzulera mailakatuarekin: arratsaldean iristen diren furgonetek errekarga erabilgarria lortzen dute potentzia handiko unitate baterako ilaran egon beharrean.

Partekatutako baoa duten apartamentu blokeak: 30 kW-ek partekatutako badia mugitzen du, non 7 kW-ko AC puntu bat egoiliar batek okupatuko luke gau osoan.

Taxi eta ride-hail geltokiak: gidariek 30-40 minutuko atsedena hartzen dute; 30 kW-k 20 kWh itzultzen ditu gutxi gorabehera leiho horretan, hau da, hiri-barrutiaren aldaketa baten balioa.

Kargatzaileak 100A-ko saioa nola kudeatzen duen

Korrontea ez da 100A-ra iristen. Konexioan, kargagailuak isolamendu proba bat egiten du DC irteeran, kontaktoreak irekita dauden bitartean. Hori igaro ondoren bakarrik itxi egiten ditu kontaktoreak eta arrapaladan hasten da, ibilgailuaren BMS-k komunikazio-esteka bidez argitaratzen duen uneko helburuari jarraituz.

Saioaren bidez BMSk etengabe berrikusten du helburu hori - zelulak berotzen diren heinean edo karga-egoera gutxi gorabehera % 80tik gora doan heinean, gutxiago eskatzen du. Kargagailuak korrontea behartu beharrean jarraitzen du, eta horregatik azken % 20ak denbora neurrigabea hartzen du beti edozein DC kargagailutan, gurean barne.

Kudeaketa termikoa modu independentean funtzionatzen du. Moduluaren tenperatura etengabe lagintzen da eta irteera atzera egiten da ezer bidaia-atalasera iritsi aurretik. Erabiltzaileek saio apur bat luzeagoa ikusten dute 45 °C arratsaldean; ez dute akatsik eta abortaturiko kargarik ikusten, kudeatu gabeko diseinu batek sortzen duena.

Kalitate-kontrola eta betetze-frogak

EN IEC 61851-1:2019 eta EN IEC 61851-23:2014 betetzea, salgaiekin batera CE deklarazioarekin eta proba-txostenarekin.

Neurgailuaren kalibrazioa unitate bakoitzean erreferentziako estandar batekin, kalibrazio-erregistroa serie-zenbakiaren azpian gordeta.

Karga osoko abiarazte jarraitua 30 kW-ko barra-junturen eta moduluen gainazalen irudi termikoarekin.

% 100 dielektrikoaren eta isolamenduaren probak - segurtasun elektrikoari buruzko loteen laginketarik ez.

Itxitura gatz-espray probatu 96 orduz; juntagailuen konpresioa muntaian egiaztatu beharrean suposatu.

Unitate bakoitzak proba-ziurtagiri serializatu batekin ateratzen dira. Berme-erreklamazioren bat sortzen bada, unitate horrek lerroan nola funtzionatzen duen ikus dezakegu.

Produkzio-sekuentzia

1. urratsa — Moduluak, kontagailuak, kontaktoreak eta kable multzoak erosketa zehaztapenaren arabera sartutako salgaien ikuskapena.

2. urratsa — CNC zulaketa eta tolesketa panelak TRUMPF makinetan.

3. urratsa — Egitura-markoaren soldadura robotizatua, ondoren ikusgai dauden josturak artezteko.

4. urratsa - Aurretratamendua eta hauts estaldura elektrostatikoa, atxikitzeko labean ondua.

5. urratsa — Potentzia-multzoa: moduluak muntatuta, barra-barrak parean jarrita eta lekukoz markatuta, arnesa bideratua eta bero-iturrietatik urrunduta.

6. urratsa — Kontrol-multzoa: taula, neurgailua, pantaila eta sarbide-irakurgailua egokitu eta konektatuta.

7. urratsa - Firmwarearen karga, sentsoreen kalibrazioa eta neurgailuaren egiaztapena.

8. urratsa — Karga osoko exekuzioa, segurtasun probako bateria, IP egiaztapena, gero paketatzea eta paletizazioa.

30kW eta alternatiben artean aukeratzea

Hartu 30 kW-ak zure badiak gutxi gorabehera ordu batean bueltatzen direnean eta energia kargatzen ari zarenean. Gure gamako unitaterik txikiena da, bidaiarientzako autoetan erabilera bakoitzeko benetako negozio kasua onartzen duena.

Jaitsi 20 kW-ra aparkalekua egun erdietan neurtzen denean: bulegoak, hotelak, egonaldi luzeko aparkalekuak. Inork erabiltzen ez dituen 100A ordaintzea hondakina da.

Urratu 40 kW-ra pakete handiagoak exekutatzen dituzunean, edo 60 kW-tik gorako gamara lurrean zutik 30 minutu baino gutxiagoko saioak edo pistola bikoitzeko funtzionamendua behar duzunean. Lehenik eta behin egiaztatzeko puntu bat: 30kW-k 45A inguru ateratzen ditu fase bakoitzeko. Jasotzen duzun hornidura edukieratik gertu badago, sareko konexioa —ez kargagailua— murrizketa bihurtzen da, eta hori eskatu aurretik merezi duen elkarrizketa da.

Lizitazioa egiterakoan konparazio puntuak

Galdetu lehian dauden 30 kW-ko unitateei 800 V-ko egungo balorazioa. Askok 100A 400V-tan aipatzen dute eta dezente gutxiago gamaren goialdean. Gureak 100A dauka banda osoan.

Galdetu 1.0 mailako neurketa estandarra ala berritzea den. Lehiakide diren hainbat unitatetan hobekuntza bat da.

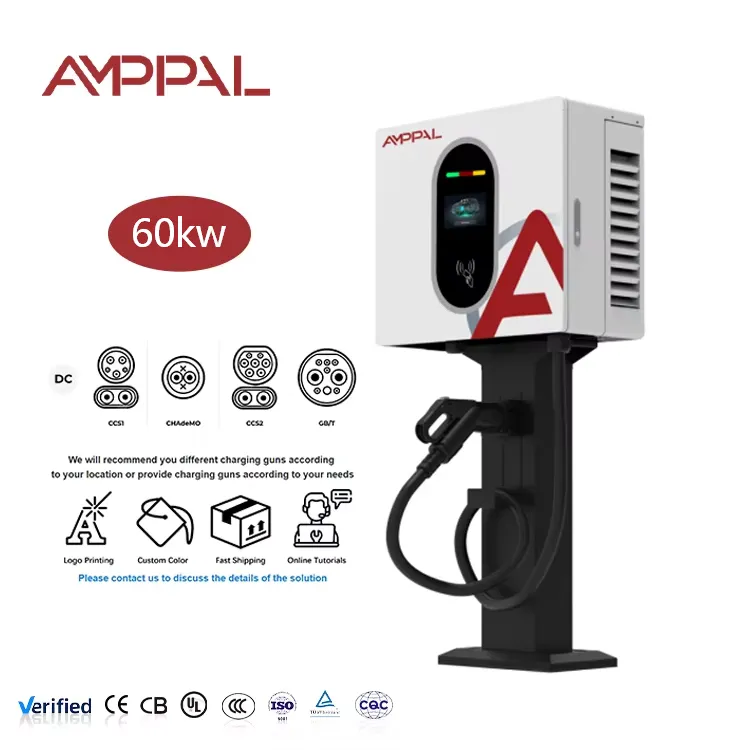

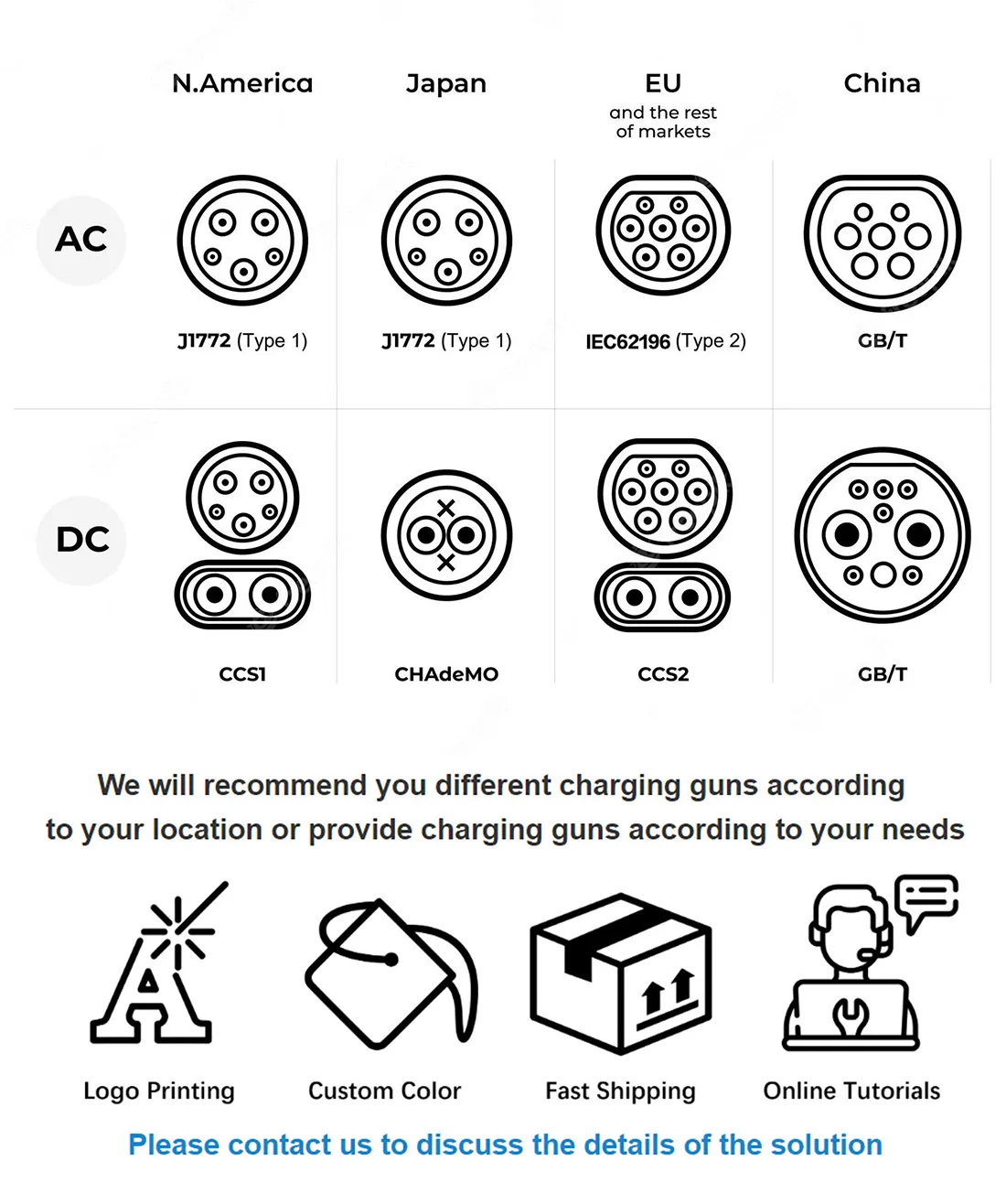

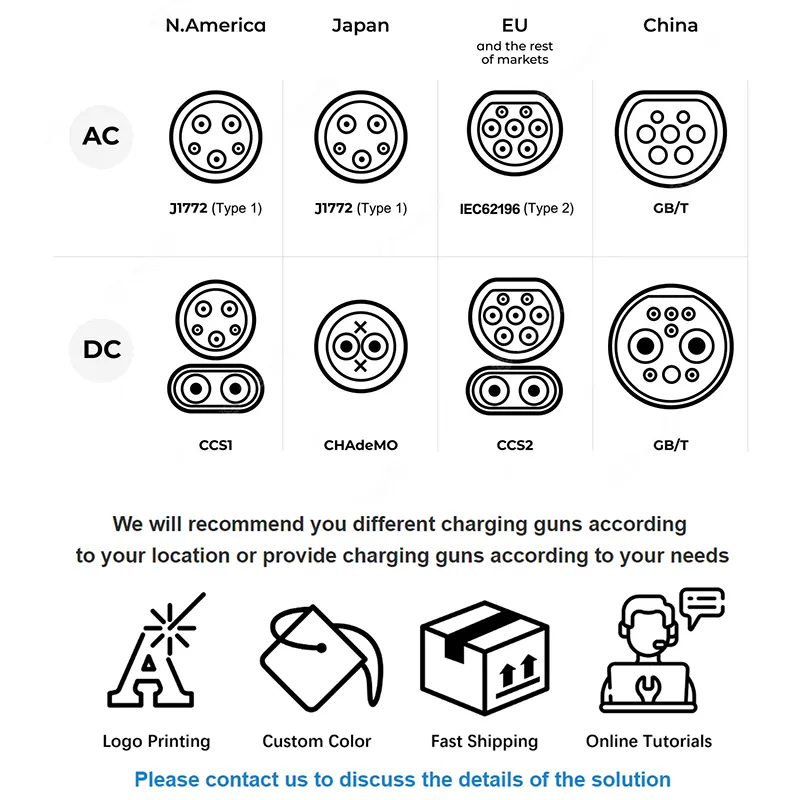

Galdetu konektore aukerei buruz eskaera egin ondoren. Plataforma berean CCS1, CCS2, CHAdeMO, GB/T eta NACS eraikitzen ditugu.

Epea: 15-20 lanegun estandarra, 25-30 marka pertsonalizatuarekin. MOQ 1 unitate estandarra, 50 kolore edo logo pertsonalizaturako.

Bermea: bi urteko potentzia-moduluak barne, hiru edo bostera luza daiteke eskaera unean.

Enbalatzea, pisuak eta bidalketa baldintzak

Unitate bakarreko esportazio-kartoiak 540 × 750 × 330 mm ingurukoa neurtzen du 45 kg gordinean, bost geruzako taula, EPE apararekin eta lehorgailua duen hezetasun-estoki itxi batekin.

Palet bakoitzeko hamabi unitate, fumigaziorik gabeko bero-tratatutako egurraren gainean, zintzilik eta luzaz bilduta. 20 oineko edukiontzi batek 96 bat paletizatutako unitate ditu; 40 oineko altuera duen kubo batek 200 inguru behar ditu.

EXW, FOB Ningbo edo Shanghai, CIF eta DDP aipatzen ditugu Europa eta Golko gehienetan. Laginak airez edo express mugitzen dira 5-7 egunetan. Emandako izapideak: faktura komertziala, ontziratze-zerrenda, CE adostasun-adierazpena, saiakuntza-txosten seriatua eta helmugak eskatzen duen jatorri-ziurtagiria.

Salmenta osteko konpromisoak

Bi urteko bermea, potentzia-moduluak, kontrol-elektronika, kontagailua, kontaktoreak eta HMI estaltzen dituena.

Akats-kodeak urrunetik irakurtzen dira gunea konektatuta dagoen OCPP bidez, eta horrek arazo gehienak konpontzen ditu gune bisitatu gabe.

Ordezko piezak berretsi eta 48 orduko epean bidaltzen dira; 3-5 laneguneko garraioa DHL edo FedEx bidez.

Gomendatutako urteko mantentze-lanak: haizagailuaren eta iragazkien egiaztapena, juntak ikuskatzea, terminal-momentuaren egiaztapena, neurgailuaren lekuko egiaztapena. Prozedura eskuliburuan dokumentatuta dago.

Doako urruneko martxan jartzeko laguntza edozein gune berriko lehen instalaziorako, gure ingeniariarekin bideo-deiaren bidez.

Operadoreei dirua kostatzen zaien funtzionamendu akatsak

Okerra: "30 kW-ko karga azkarra" iragartzen du hura sailkatu gabe. Eskuinean: adierazi saioen denbora errealistak. 20 minutu espero eta 70 itxaroten dituzten gidariek tarifa-aldea baino gehiago balio duten iritzi txarrak uzten dituzte.

Okerra: faseen oreka egiaztatu gabe instalatzen da. Eskuinean: banatu hainbat unitate fasetan; karga desorekatuak hornidurak hornitzen ditu eta kontaktoreen bizitza laburtzen du.

Okerra: unitatea kableak gidatzeko errei bat zeharkatu behar duen tokian muntatzea. Eskuinean: jarri pistola ibilgailuaren sarrerara iristeko kablea gurpil baten azpian egon gabe. Kableen kalteak bermerik gabeko konponketa ohikoena da.

Gaizki: lehenetsitako tarifa bere horretan uztea martxan jarri ondoren. Eskuinean: konfiguratu eta kargatu behin. Operadoreek asteak daramatzate doako argindarra, inork ez zuelako egiaztatu.

Okerra: haizagailuaren iragazkia urtebetez alde batera utzi. Eskuinean: hiruhileko garbitu hautsez betetako guneetan. Aire-fluxu mugatuak atzerapen termikoa eragiten du, eta erabiltzaileek hori karga motel gisa bizi dute.

Operadorearen Iritzia

Kroaziako supermerkatu kate batek zortzi unitate jarri zituen lau dendatan 2025ean. Beren instalazioen kudeatzaileak batez besteko hiru saio baino gutxiagoko erabileraren berri eman zuen sei hilabetean, eta hormaren muntaketari esker lehendik zeuden perimetroko hormak erabil ditzakete aparkalekuak armairuei utzi beharrean.

Bakuko taxi kooperatiba batek bost erosi zituen. Haien iritzia zehatza zen eta helarazteko balio zuen: gidariek pantaila apur bat beherantz inguratuta nahi zuten irakurgarri izateko, unitatetik hurbil zeuden bitartean, beraz, parentesiaren geometria egokitu genuen errepikatzeko ordenan.

Hiru biltegietan hamabi unitate exekutatzen dituen Turkiako kontratista logistiko batek adierazi zuen 20kW eta 40kWko modeloekin partekatutako itxiturak haizagailu-multzo bat, kontaktagailu bat eta pantaila bat finka osorako moztu zituela ordezkoak, hiru kit bereizi beharrean.

Maiz egiten diren galderak

G: Zenbat auto balio dezake eguneko unitate batek?

E: Sei edo zortzi bidaiari-kotxe % 20-80ko saioan aldaketa denbora errealistarekin, merkataritza-egun baten bidez etengabeko eskaera kontuan hartuta.

G: Zein sarrerako korronte ateratzen du?

A: Gutxi gorabehera 45A fase bakoitzeko 380V-ko hornidura trifasiko batean irteera osoan. Egiaztatu taularen edukiera multiploak eskatu aurretik.

G: 30kW nahikoa al da furgoneta elektrikoetarako?

A: Gaueko edo ordu askoko egonaldietarako, bai. Pakete handietan txanda erdiko txanda azkarra lortzeko, begiratu 60 kW edo gehiago.

G: Bi ibilgailu kargatu al daitezke aldi berean?

A: Ez, hau pistola bakarreko unitate bat da. Pistola anitzeko aldi berean kargatzea gure zatitutako elektrizitate armairuekin hasten da.

G: Eguzki eta biltegiratze instalazio batekin funtzionatzen al du?

A: Bai, guneko energia kudeatzeko sistemaren bidez. Esaiguzu zure inbertsorea eta EMS plataforma eta integrazio bidea baieztatuko dugu.

G: Nola kudeatzen da fakturazioa?

A: 1.0 mailako neurketak zure OCPP back-office elikatzen du; bestela, exekutatu autonomo RFID txartelekin eta uztartu barneko saioaren erregistrotik.

G: Zer mantentze-lan behar du?

A: Hiruhileko iragazkia eta haizagailuaren egiaztapena hautsez betetako guneetan, urteko junta eta momentuaren ikuskapena. Ez dago kontsumigarririk iragazkietatik haratago.

G: Marka al dezaket itxitura?

A: Bai - kolore pertsonalizatuak eta pantaila grafikoak 50 unitatetik, ez dago tresneria kobratu kolore-aldaketengatik, 25-30 laneguneko epea.
