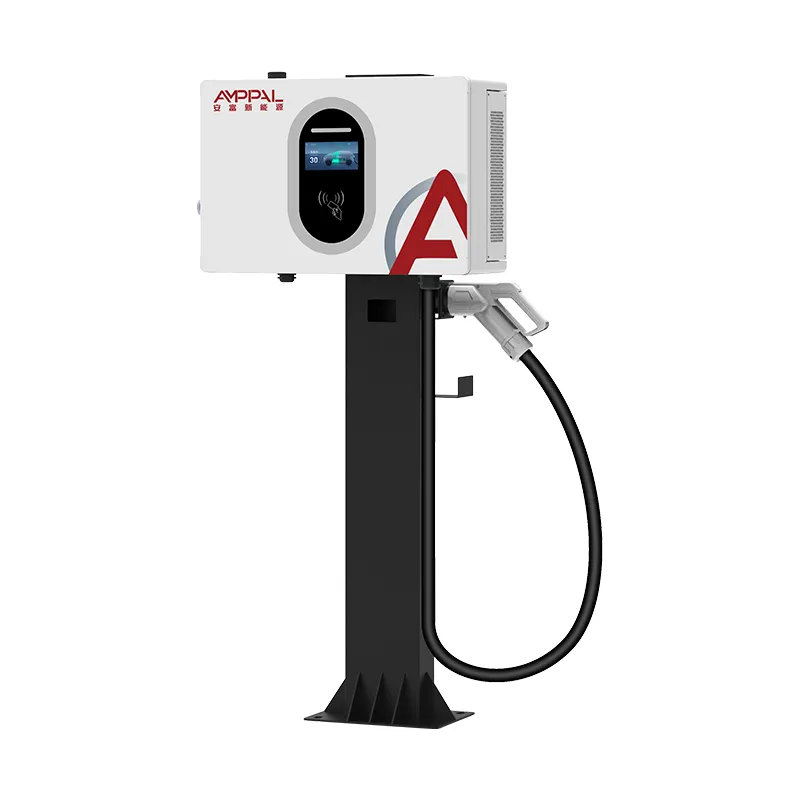

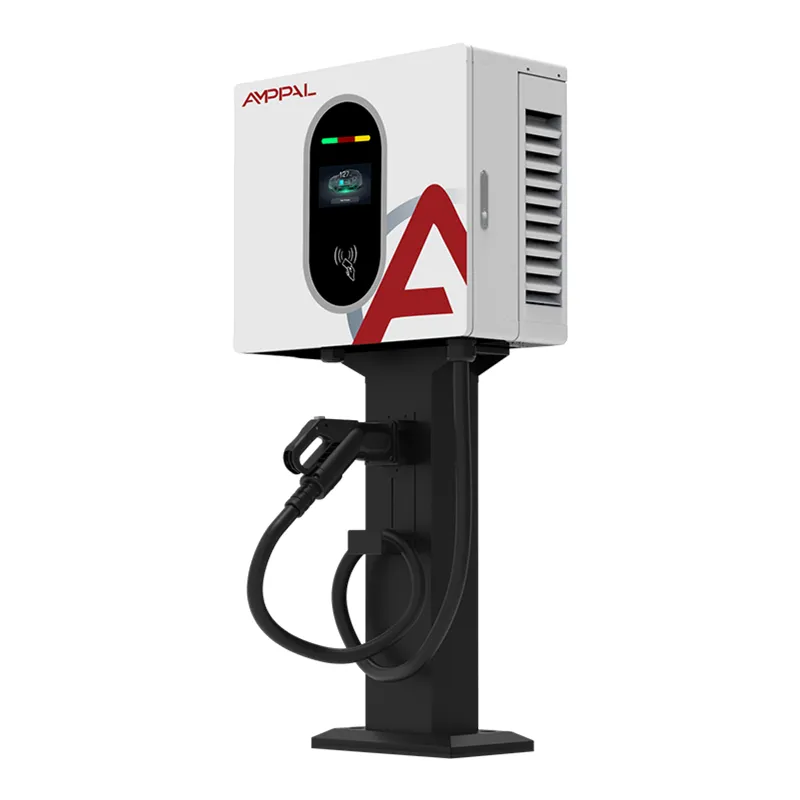

20kW horman muntatutako DC EV kargatzeko geltokia merkataritza aparkalekuetarako

DC karga trifasikorako sarrera-puntua

AF-DC-020-B-A-O-2-H da gure DC gama trifasikoa hasten den tokian. AC380V hartzen du, barnean bihurtzen du eta 0-67A ematen du 200V eta 1000VDC artean. Tentsio-sabai hori nabarmentzeko moduko xehetasuna da - 1000V normalean askoz armairu handiagoetarako gordeta dago, eta esan nahi du unitate txiki honek oraindik 800V-ko ibilgailuen plataformekin hitz egin dezakeela 500V-ko kargagailu merkeago batek erabat ukatuko lukeena.

Fisikoki 450 × 660 × 240 mm-ko kaxa da hormako euskarria. Ez zokalorik, ez zimendu-isuririk, ez kable-lubakirik aparkaleku batean zehar. Dagoeneko horman energia trifasikoa duen gune baterako, instalazioa egun erdiko lana izan ohi da bi elektrizistarentzat.

Eredu hau DC abiadura behar duten baina 60 kW-ko armairua justifikatu ezin duten erosleentzat eraiki dugu: hotel txikiak, tailerrak, kontzesionarioen zerbitzu-bakoak eta ordainpeko kargak probatzen dituen edonork handitu aurretik.

Diseinu aukerak 20 kW-ko plataformaren atzean

1000 V-ko irteerako sabaia 20 kW-ko unitate batean: arraroa potentzia-klase honetan. Zure merkatura iristen diren 800 V-ko arkitekturako ibilgailuen erosketa etorkizunean frogatzen du.

0-67A etengabeko balorazioa: korrontea etengabe mantentzen da tentsio-banda osoan zehar, goiko muturrean murriztu beharrean, hau da, aurrekontu-unitateek errendimendua isilean galtzen dute.

1.0 mailako neurketaren zehaztasuna: fakturazio-mailako neurketa, beraz, diru-sarreren zifrak gora egiten dute bezero batek kargu bat eztabaidatzen badu.

450 × 660 × 240 koadro partekatua gure 30 kW eta 40 kW-ko modeloekin: ordezko piezen inbentario bat, muntatzeko txantiloi bat, hiru potentzia-maila. Baliagarria gero gunea zabaltzen baduzu.

4,3 hazbeteko ukipen-pantaila: gure solairuko unitateetako 7 hazbeteko panela baino txikiagoa, nahita aukeratuta: beira gutxiago pitzatzeko, ordezko kostu txikiagoa eta egoera eta tarifarako eremu nahikoa.

Txartela, QR eta pasahitzaren sarbidea barneratua: ez dago erosteko edo kableentzako sarbide-kontrolatzaile bereizirik.

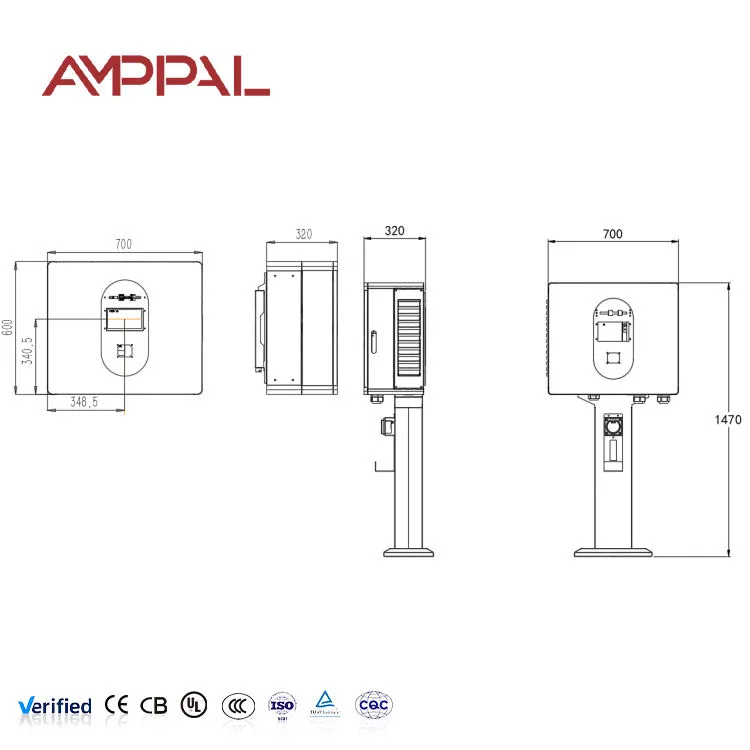

Zehaztapen Teknikoak

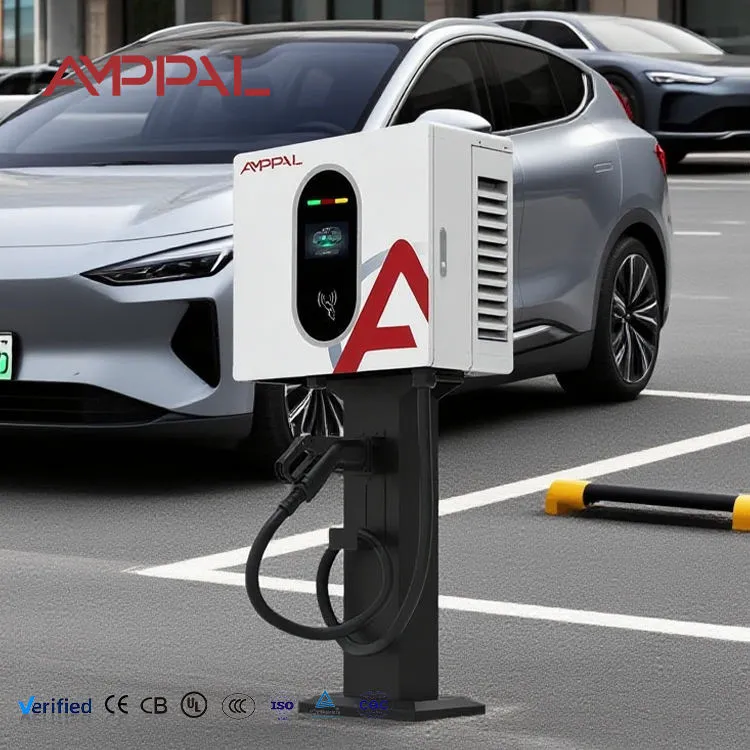

20kW DC horma-kutxa batera egokitzen diren guneak

Hotel eta zerbitzu-apartamentuetako aparkalekuak: bezeroek orduz aparkatzen dute; 20 kW-k orduko 20 kWh itzultzen ditu gutxi gorabehera, nahikoa gau osoan kargatzeko eta afarian zehar kargatzeko erabilgarria.

Kontzesionarioen zerbitzu-guneak: bezeroen autoa %30etik %80ra ekarri zerbitzu-zerbitzu batean, potentzia handiko bakailu bat lotu gabe.

Merkataritza-biltegi arinak: hiru edo lau unitate hiru faseko taula batean itzultzen den furgoneta-flota txiki bati egokitzen zaio.

Langileak kargatzea eskaintzen duten bulego-eraikinak: zortzi orduko egonaldi-denbora aurreikusten da potentzia handia alferrikakoa eta alferrik galtzea.

Udal eta zerbitzuetarako patioak: IP54 itxitura sendoa, -25 °C eta +50 °C arteko funtzionamendu-tartea, ez dago pieza mugikorrik haizagailuetatik haratago zerbitzatzeko.

Potentzia Katearen barruan

Sarrera trifasikoa EMI iragazkia eta tentsio-erraigailu batetik pasatzen da zuzentzaile aktibo batera, hau da, potentzia-faktorea altua eta distortsio harmonikoa baxua mantentzen duena. Zuzengailuaren diseinu eskasa zure elektrizitate-fakturan potentzia erreaktiboko zigor gisa agertzen da matxura gisa agertu baino askoz lehenago.

DC busetik, DC/DC bihurgailu isolatu batek bateria kudeatzeko sistemak eskatzen duen tentsioaren jarraipena egiten du. Irteera 1.0 mailaren zehaztasunarekin erregulatuta dagoenez, pantailako energia-zifra bat dator paketean benetan sartutakoarekin fakturazio komertzialerako.

Babesa geruzetan baino gehiago dago: isolamenduaren monitorizazioa kontaktorea itxi baino lehen, hondar-korrontearen etengabeko detekzioa saioan zehar, moduluaren gain-tenperaturaren atzerapena eta larrialdi-gelditze mekaniko bat kontaktorearen bobina zuzenean mozten duena firmwareari eskatu beharrean.

Lerrotik irten aurretik probatzen duguna

Erresistentzia dielektrikoa eta isolamendu-erresistentzia unitateen % 100ean - ez laginketa plan bat.

Neurketa egiaztatzea erreferentzia neurgailu kalibratu baten aurka, 1.0 mailako zehaztasun-erreklamazioa berresteko.

Karga osoko beratzea 20kW-ko moduluaren eta busbar-junturaren irudi termikoarekin; Momentu solteak leku bero gisa agertzen dira hemen.

Larrialdi-geldialdiaren erantzun-denbora, unitate guztietan fisikoki egiaztatuta.

IP54 spray eta hautsaren egiaztapena lote bakoitzeko ekoizpen laginetan, gehi 96 orduko gatz spray itxituraren akaberan.

EN IEC 61851-1 eta 61851-23 arauak betetzea; CE dokumentazioa salgaiekin batera bidaltzen da.

Kargagailu hau eraikitzeko zortzi etapak

1. fasea — Osagaien sarrera: zuzengailu-moduluak, kontaktoreak, kontagailuak eta konektoreak datu-orriarekin egiaztatuta stocka sartu aurretik.

2. etapa — Txapa: CNC puntzoia eta prentsa-balazta osatzen dute itxitura; brida geometria koherentea da atearen zigilua egiten duena.

3. fasea — Soldadura: jostura robotiko bidezko soldadura egiturazko juntzetan, errepikagarritasuna lortzeko.

4. etapa — Gainazaleko akabera: koipea, fosfatoa, hauts-geruza elektrostatikoa, labean ontzea.

5. fasea — Muntaketa elektrikoa: moduluak, busbarrak eta arnesa jarrita; potentzia terminal bakoitza zehaztapenekin parekatuta eta markatuta.

6. etapa — Firmwarea eta kalibrazioa: softwarea kargatuta, tentsio- eta korronte-sentsoreak kalibratuta, neurgailua egiaztatuta.

7. etapa — Abiadura eta segurtasun-proba: karga osoko funtzionamendua monitorizazio termikoarekin, ondoren segurtasun-bateria.

8. etapa — Paketatzea eta paletizatu: aparrez babestutako kartoia, hezetasunaren hesia, esportazio paleta.

20kW, 30kW edo 40kW — Uneko balorazioa irakurtzea

Hiru modelo hauek itxitura bat partekatzen dute eta irteerako korrontean desberdinak dira nagusiki: 67A, 100A eta 133A hurrenez hurren. Kargatze-denbora pakete-tentsio jakin bateko korrontearen araberakoa denez, alde praktikoa erraza da: 60 kWh-ko auto batek hiru ordu inguru behar ditu 20 kW-en, bi 30 kW-en, laurogeita hamar minutu 40 kW-en.

Aukeratu 20 kW egonaldi-denbora lau ordu edo gehiago denean eta sareko konexioa apala denean. Gutxi gorabehera 30 A hartzen ditu fase bakoitzeko, hornikuntza komertzialen txiki gehienek eguneratu gabe xurgatzen dutenak.

Mugitu 30kW edo 40kW-ra aparkalekua azkarrago bihurtzen denean edo furgonetak pakete handiagoekin kargatzen dituzunean. Kontuan izan hornikuntzaren aldea: 40kW-k 20kW-ren sarrerako korrontearen bikoitza eragiten du, eta askotan hori da erantzuna erabakitzen duena kargagailuaren prezioa baino.

Non desberdintzen garen 20 kW-ko unitate merkeagoetatik

Tentsio-tartea: 20 kW-ko unitate asko 500V edo 750V-tan gelditzen dira. Gurea 1000 V-ra iristen da, beraz, oraindik ere funtzionatzen du 800 V-ko ibilgailuak iristen direnean.

Neurketa: 1.0 mailako zehaztasuna estandar gisa, kostu gehigarriaren aukera baino.

Konektorearen malgutasuna: CCS1, CCS2, CHAdeMO, GB/T eta NACS eskuragarri daude plataforma berean; ez zaude esportazio-merkatu batean blokeatuta.

Piezen komunak 20/30/40kW-n: ordezko ordezko gutxiago biltegiratzeko gune mistoa zuzentzen baduzu.

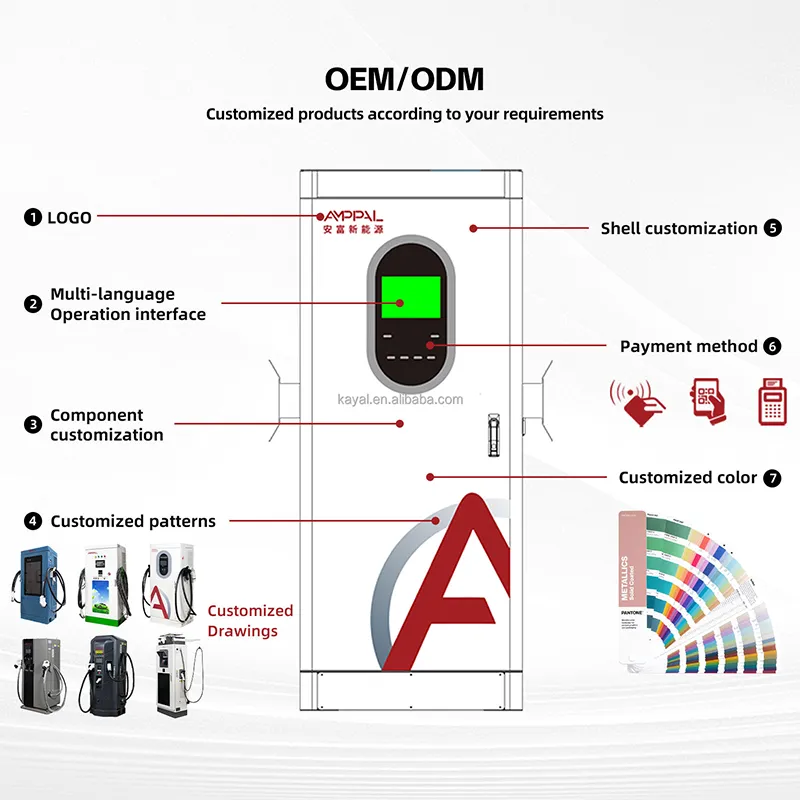

Epea 15-20 lanegun estandarra; 25-30 marka pertsonalizatuarekin. MOQ 1 unitate estandarra da, 50 unitate kolore pertsonalizaturako edo logotiporako.

Esportazioko paketatzea eta salgaiak

Unitateak banan-banan bidaltzen dira bost geruzako kartoietan, EPE apararekin eta lehorgailuz itxitako polietilen estaldura batekin. Kartoiaren neurriak 540 × 750 × 330 mm ingurukoak dira 42 kg inguruko pisu gordinarekin, beraz, unitate bakarra bi pertsonentzako igogailua da.

Hamabi unitatek esportazio-pallet estandar batera egokitzen dira, bero-tratatutako fumigaziorik gabeko egurraren gainean zintzilikatu eta luzatuz bilduta. 20 oineko edukiontzi batek 96 unitate inguru hartzen ditu paletizatuta.

Merkataritza-baldintzak: EXW, FOB Ningbo edo Shanghai, CIF eta DDP Europako eta Golkoko helmuga gehienetarako. Lagin-eskaerak normalean airez edo mezularitzaz 5-7 egunetan egiten dira; edukiontzien bidalketek nabigazio-ordutegi arruntak jarraitzen dituzte. Esportazio dokumentuak faktura, pakete-zerrenda, CE DoC eta unitate-probaren txostena dira.

Zerbitzu-baldintzak

Bi urteko bermea unitate osoan potentzia-moduluak, kontagailua, kontaktoreak eta pantaila barne.

OCPPn oinarritutako urruneko diagnostikoak, non guneak konektibitatea duen; akatsen erregistroa irakurtzen dugu deskribapen batetik asmatzea baino.

Ordezkoak akatsa berresten denetik 48 orduko epean bidaltzen dira, 3-5 lanegunetan mezularitza bidez.

Bidalketa aurreko ordezko kit aukerakoa - ordezko modulua eta kontaktore-multzoa - urruneko eskualdeak zerbitzatzen dituzten banatzaileek hartu ohi dute.

Instalazio eskuliburua, kableatuaren eskema eta martxan jartzeko kontrol zerrenda ingelesez; beste hizkuntza batzuk bolumen-eskaerak eskatuz gero.

Saihestu beharreko bost martxan jartzea akats

Okerra: gorako etengailua kargagailuaren kW-eko irteerara dimensionatzea. Eskuinean: sarrerako korrontearen tamaina - 30 A gutxi gorabehera fase bakoitzeko karga osoan, gehi marjina.

Okerra: unitatea partizio-horma huts batean jartzea. Eskuinean: muntatu harlanduan edo altzairuzko marko batean. 38 kg inguru pisatzen du kablearen aurretik.

Okerra: faseen biraketa markatuta utzi gabe. Eskuinean: egiaztatu sekuentzia martxan jartzean; zuzengailu aktiboak matxura baten berri ematen du martxan baino, eta dei hori saihestu daiteke.

Okerra: aire-bidea blokeatzen du kable-erretilu batekin zuzenean gainean. Eskuinean: mantendu 300 mm-ko goialdean eta behean aire-fluxurako.

Okerra: tarifa ezartzea kontagailuaren irakurketa karga ezagun baten aurrean egiaztatu aurretik. Eskuinean: egiaztatu behin martxan jartzean — 1.0 mailaren zehaztasunak tarifa behar bezala konfiguratuta badago bakarrik laguntzen du.

Gunearen instalazioetako oharrak

Kraków kanpoaldeko 32 gelako hotel batek lau unitate instalatu zituen atzeko aparkaleku batean 2025ean. Mantentze-buruak esan zuen faktore erabakigarria ez zela prezioa baizik eta hormako euskarria: aparkalekuen azalera alokatuta dago eta ez zieten baimenik zoruko armairuetarako zimenduak bota.

Malaysiako furgoneta alokairuko operadore batek sei unitate ditu bi adarretan. Benetako arazo baten berri eman zuten lehen urtean: pantailan kondentsazioa montzoi goizetan, lehendik dagoen kapelaren azpian bi unitate lekualdatuz konponduta, hardwarean aldaketarik egin beharrean.

Hauetako hogeita hamar baino gehiago instalatu dituen UAEko kontratista elektriko batek komentatu zuen 20/30/40kW-ko itxitura partekatuak bere lana errazten duela: euskarria bera, kable sarrera bera, martxan jartzeko urrats berak bezeroak agindutako potentzia-maila edozein dela ere.

Erosleek eskaera egin aurretik egiten dituzten galderak

G: Zer hornikuntza-ahalmena behar dut?

A: 30A inguru fase bakoitzeko 380V-ko elikadura trifasiko batean irteera osoan. Ziurtatu zure taulak lekua duela eskaera egin aurretik.

G: 1000 V-ko gamak esan nahi al du 800 V-ko autoak azkar kargatzen dituela?

A: Horrek esan nahi du 20kW-tan kargatzen dituela. Tentsio handiko plataformek gure 120kW+ gama behar dute benetan saio azkarrak egiteko.

G: Kontagailua nahikoa zehatza al da bezeroei fakturatzeko?

A: Bai, 1.0 maila. Egiaztatu erreferentziazko karga batekin martxan jartzean eta konfiguratu zure tarifa horren arabera.

G: Kanpoan munta al dezaket kanolarik gabe?

A: IP54 baimena ematen du. Kanoi batek pantailaren eta juntagailuen bizitza luzatzen du oraindik, batez ere UV handiko edo montzoietako kliman.

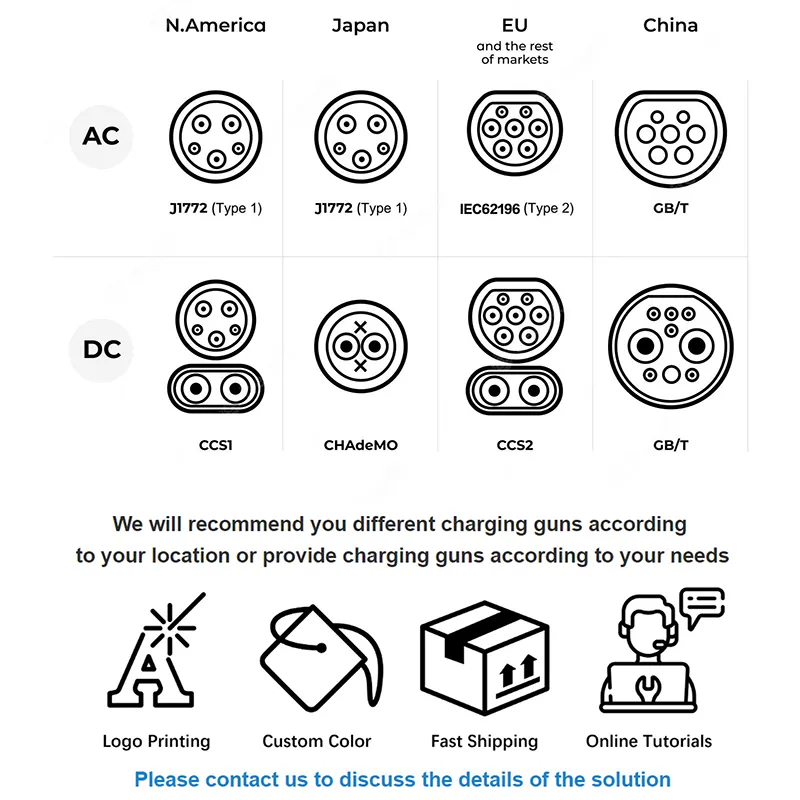

G: Zein konektore zehaztu behar dut?

A: CCS2 Europarako eta Ekialde Ertain gehienerako, CCS1 edo NACS Ipar Amerikarako, GB/T Txinarako, CHAdeMO non Japoniako eredu zaharrak ohikoak diren.

G: Berritu al dezaket 20 kW-ko unitate bat 30 kW-ra geroago?

A: Ez, potentzia-moduluak desberdinak dira. Eska ezazu behar duzun balorazioa; itxitura berdina izateak ez du elektronika trukagarri bihurtzen.

G: Zenbat zarata dago egoitza batean?

A: Fan bidez hoztuta eta abiadura kontrolatuta. Zama zati batean lasaia da; Karga oso iraunkorrean, kanpoko aire girotuko unitate baten antzeko haizagailuaren zarata entzun daiteke.

G: Zer sartzen da kutxan?

A: Kargagailua, hormako euskarria, kargatzeko kablea eta pistola, instalazio-eskuliburua eta proba-ziurtagiria. Kablearen luzera 5 metrokoa da estandar gisa.
