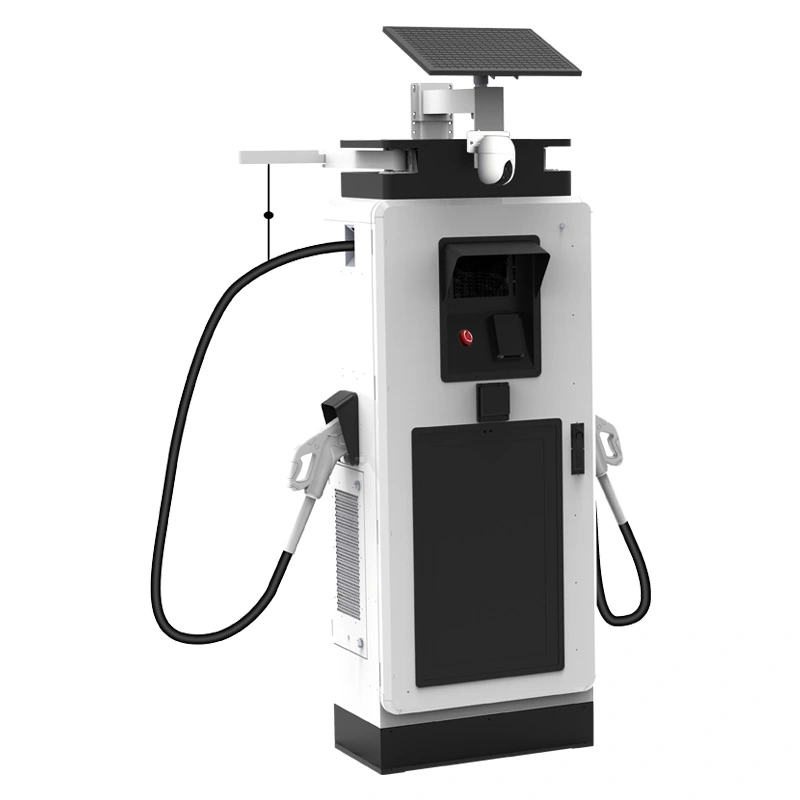

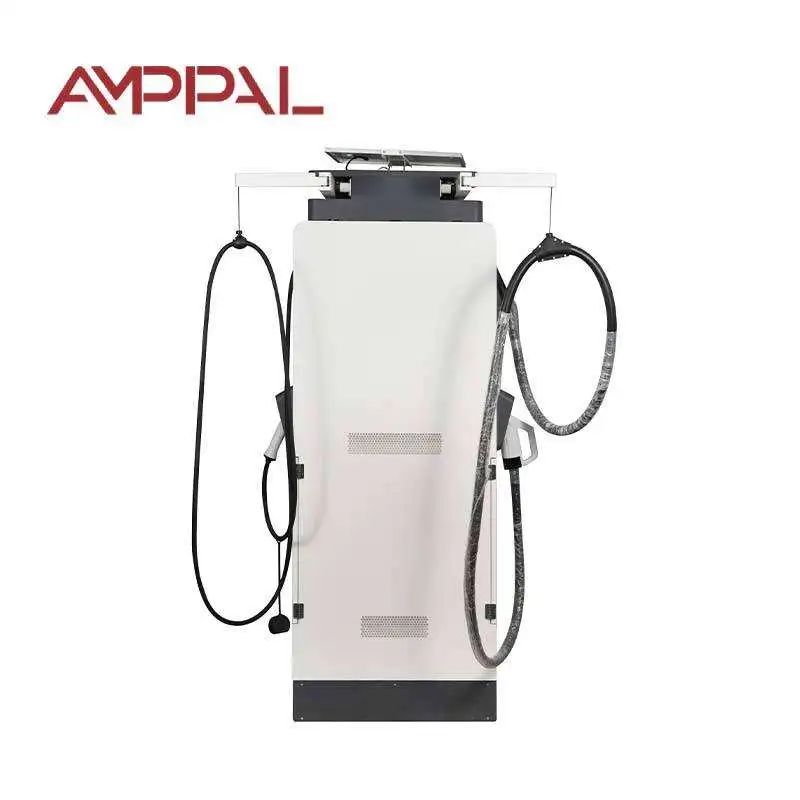

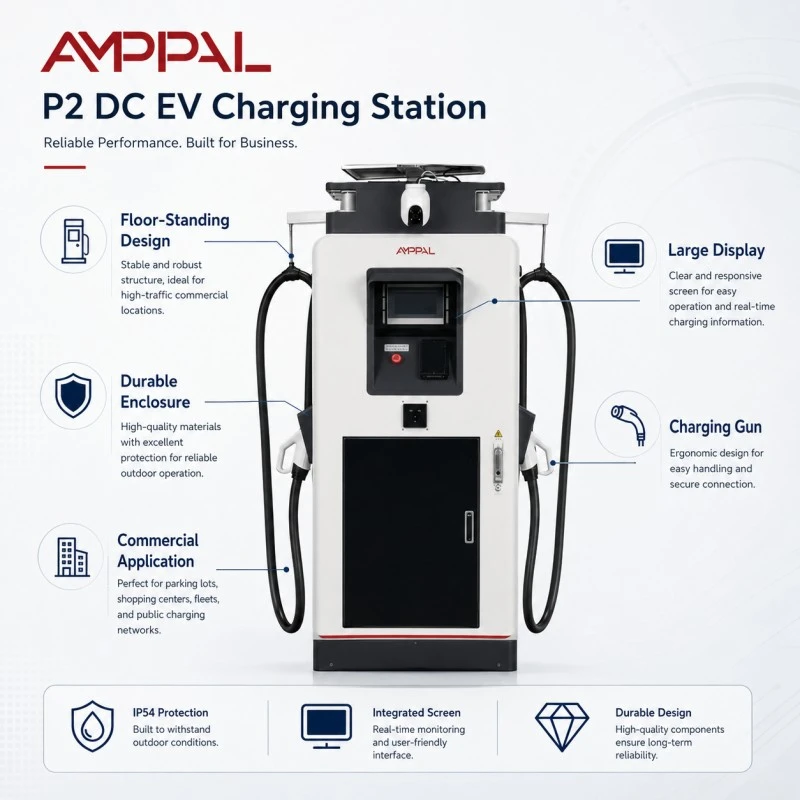

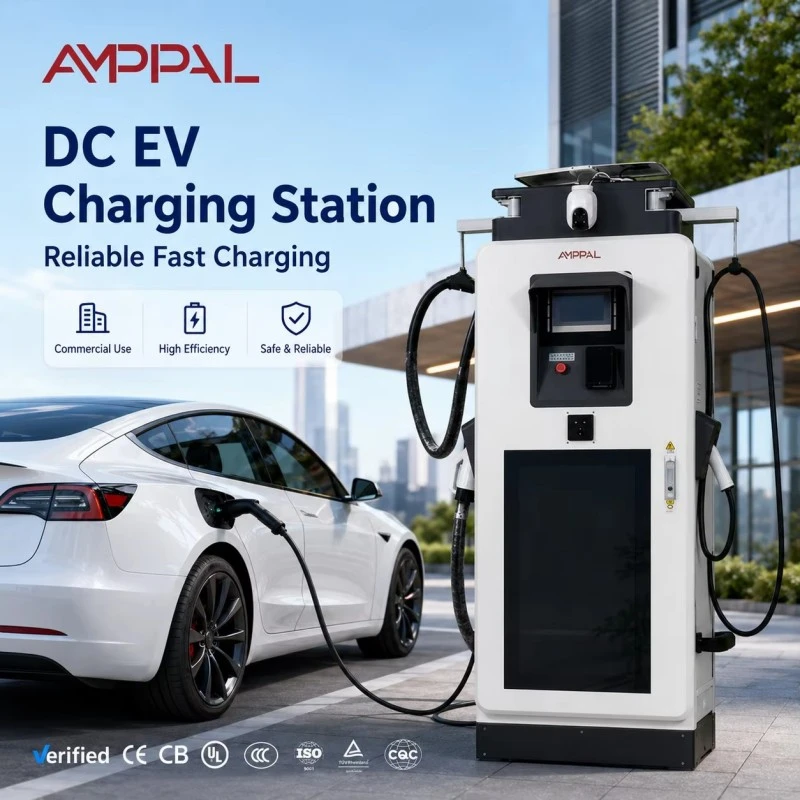

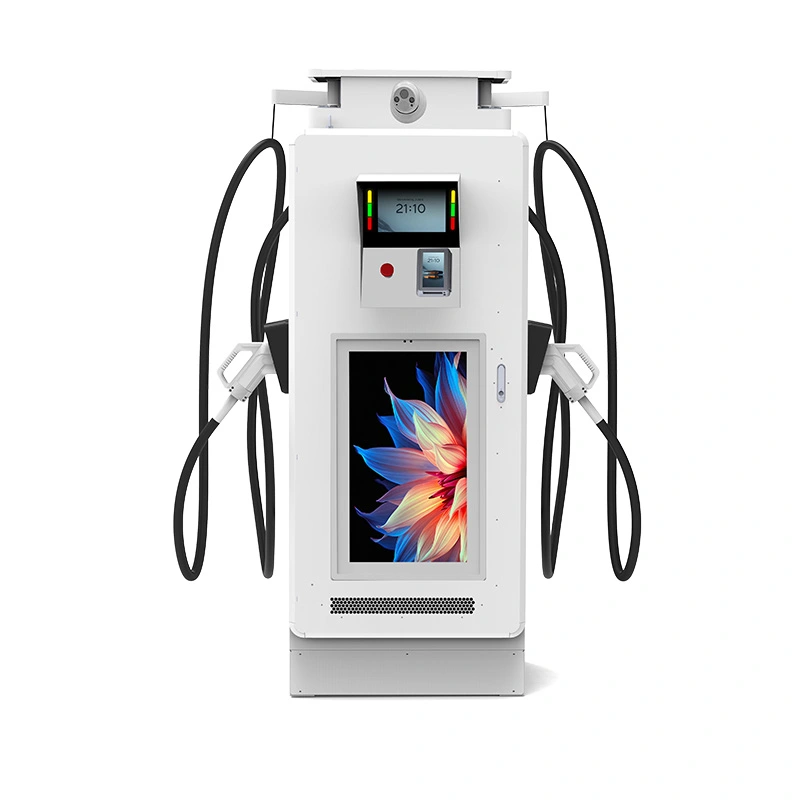

120 kW-ko DC EV kargagailu komertziala estazio publikoetarako pantaila digitalarekin

480 V-ko panelerako eraikia: Ipar Amerikako gune komertzialetarako 120 kW-ko kargagailua

Ipar Amerikako merkataritza-eraikinak 480 V-ko hiru faserako kableatuta daude, eta hori aintzat hartzen ez duen kargagailuak transformadoreak sortzen ditu inor ez du kosturik. AF-DC-120-Y-B-M-4-H-k AC480V±% 10 hartzen du zuzenean 45-65Hz-tan, beraz, AEBetako eta Kanadako txikizkako, industria eta erabilera mistoko gune gehienek lehendik dagoen paneletik elikatu dezakete transformadore mailakaturik gehitu gabe.

Zarata ere mugatzen du 60 dB-tan - DC armairu arrunten azpitik 5 dB gutxi gorabehera - eta hori garrantzitsua da gau osoan ibiltzen diren jabetza-lerroetan, apartamentu-aldameneko lursailetan eta merkataritza-barrutietan. Fasciako 32 hazbeteko 1920 × 1080 pantailak zure multimedia edo markaren edukia kudeatzen du, baina istorio elektrikoa da modelo hau desberdintzen duena.

Eraginkortasun gorena % 95ean kokatzen da, itxitura IP54 da eta CCS1 irteerak 0-250A estaltzen ditu. 120 kW-ko makina da, zerbitzuaren sarreran baietz esatea erraza da, eta pantailak instalazioaren zati bat ordaintzen du denborarekin.

Zergatik 480 V-ko sarrera eta 60 dB-ko sabai-gai bat jabetza-lerroan

Jaitsitako transformadorerik ez: 480V-ko zerbitzuak unitatea zuzenean elikatzen du, kostua, solairuko lekua eta konbertsio etapa gehigarri baten galerak aurreztuz.

45-65 Hz-ko maiztasun zabaleko sarrerak sare ahulagoak eta sorgailuaren potentzia onartzen ditu eraikuntza-fasetan, eta hori benetako abantaila da hornidura ezegonkorra duten guneetan.

60 dB-ko sabai batek (elkarrizketa arrunt baten maila ingurukoa) bizilagunak eta gaueko txandako langileak eroso mantentzen ditu.

Fan-abiadurak kargari eta tenperaturari jarraitzen dio plug-inetik erabateko eztanda egin beharrean, eta horrek zarata eta xahututako energia mozten ditu 24 orduko zikloan.

Derating termikoak elektronika 50 °C-ko beroan babesten du, eta 120 kW-ko balorazioa baldintza normaletan zintzo mantentzen da.

32 hazbeteko pantailak bere komunikabideen lana jarraitzen du (iragarkiak, geltokiko informazioa edo zure markaren begizta) urruneko edukiaren atari beraren bidez.

Zehaztapen Teknikoak

AF-DC-120-Y-B-M-4-H-ren fabrikako zehaztapenak zehazki bidalitako moduan.

Ikusgarritasun handia eta gau lasaiak behar dituzten guneak

Erabilera mistoko garapenak: txikizkako salmenta kale-mailan goiko apartamentuekin - kargagailua gau osoan dabil zarata kexarik sortu gabe.

AEBetako eta Kanadako txikizkako kateak: 480 V-ko panelak dagoeneko gunean daude, beraz, unitatea lehendik dagoen zerbitzura erortzen da.

Bulego eta hoteletako aparkalekuak: 120 kW-ko 20-40 minutuko saioak postuak iraultzen dituzte lanaldian zehar.

Bizitegi-blokeetatik gertu dauden udal-luzeak: pantaila lausoak eta 60 dB-ko sabaiak gunea auzokideen atsegina mantentzen dute gaueko saioetan ere.

Flota-biltegiak 480 V-ko zerbitzu industrialetan: panel batek kargagailuak eta dendako ekipamenduak elikatzen ditu.

Konbentzio-zentroak eta ekitaldi-aretoak: pantailak babesleen mezuak eramaten ditu ikuskizunetan, eta 120 kW-ek autoak buelta ematen ditu saioen artean.

Makinak nola bihurtzen dituen 480V DC-ra - Zum gabe

Sarrerako etapak AC480V trifasikoa zuzentzen du bitarteko DC bus batean, eta, ondoren, maiztasun handiko bihurgailuek potentzia murrizten dute ibilgailuak eskatzen duen tentsioraino. Banda zabaleko kommutazio-moduluak dira unitateak sarrerako tentsio honetan % 95eko eraginkortasun gailurra mantentzen duen arrazoia, eta hori dirudiena baino gogorragoa da - sarrerako tentsio altuagoak kommutatzeko marjinak estutzen ditu.

Zarataren istorioa hozteari buruzkoa da, ez bihurtzeari buruzkoa. Haizagailuak tenperatura kontrolatzen ditu eta abiadura partzialean funtzionatzen dute gehienetan; karga astunek soilik bultzatzen dituzte bira/min osoetara. Hori da 60dB-ko unitate baten eta klase honetan ohikoak diren 65dB-ko armairuen arteko alde praktikoa.

OCPP 1.6/2.0-k saio-datuak, urruneko diagnostikoak eta firmware-eguneratzeak eramaten ditu, pantailak bere eduki-jarioa exekutatzen duen bitartean. Bi sistemek zure backend-eko estazio-erregistro batean ematen dute.

60 dB-ren erreklamazioa eta segurtasun elektrikoaren markak babesten dituzten probak

Soinu-presioa kabinetetik metro 1era neurtzen da karga osoarekin eta unitate-probaren txostenean erregistratzen da, beraz, 60 dB-ko zifra egiazta daiteke, ez liburuxka asmatzea.

CE eta TUV motako homologazioek unitate osoa estaltzen dute; UL eta CB txosten elektrikoak esportatzeko fitxategiak eskuragarri daude.

96 orduko gatz-spray probak itxituran eta pantailako bezelako zigiluak.

Isolamendu- eta gorakada-probak AC480V sarrera-etapan 45-65Hz-ko banda osoan zehar.

48 orduko karga osoko erretzeak zarata, tenperatura eta irakurketa elektrikoak erregistratzen ditu serie-zenbakiaren aldean.

Moduluak -30 °C eta +55 °C artean daude; unitate osoa -25 °C eta +50 °C artean zehazten da.

Bobinatik kutxara: 480V-rako prest dagoen armairua egitea

1. urratsa. Altzairuzko bobinak laser bidez moztu eta robot bidez soldatzen dira FANUC lerroetan.

2. urratsa. TRUMPF prentsa-flegak panelak osatzen dituzte; hauts estalkia eta sendatzea jarraitzen dute.

3. urratsa. 480V-ko sarrera-etapa —kontaktoreak eta tentsio-erresistenteak— AC linean kableatzen da momentua kontrolatzeko.

4. urratsa. Zuzengailu-moduluak eta pantaila azpi-multzoa DC linean instalatzen dira.

5. urratsa. Hozte-multzoa, haizagailuak, hodiak eta tenperatura-sentsoreak instalatu eta zigilatu egiten dira.

6. urratsa. 120 kW-ko karga osoko probak unitate bakoitzeko eraginkortasuna, potentzia-faktorea eta zarata erregistratzen ditu.

7. urratsa. 48 orduko errekuntza-zikloak kargatzeko saioak eta pantaila erreproduzitzen ditu elkarrekin.

8. urratsa. Azken ikuskapena eta kaxa; plantak milioi bat unitate baino gehiago bidali ditu 2024ra arte.

120 kW-ko pantaila-unitatea zure zerbitzuko sarrerarekin lotzea

Zehaztu unitate hau zure gunea Ipar Amerikan dagoenean 480 V-ko merkataritza-zerbitzu batekin edo 480 V-ko hiru faseko edozein merkatutan. 120 kW erdiko klase praktikoa da: bidaiarientzako ibilgailu elektriko gehienentzako karga osoa 25-45 minututan, 160 kW-tik gorako armairuen elikadura-eskakizunik gabe. Gainera, bigarren diru-sarreren jario bat ematen dizu pantailan, instalazio elektrikoa zaildu gabe.

Ez erosi 208V edo 230/400V-ko zerbitzua soilik duen gune baterako. Sarrerako aldaera hau 480 V-tan finkatzen da, eta transformadore bat gehitzeak puntu osoa gainditzen du - galdetu iezaguzu 380 V-ko aldaera hori zure sarea den.

Eta gunearen logelak atezainaren gainean zuzenean badituzu, aurrekontua errealistaz: 60 dB ere entzuten dira gauez barrualdean. Planifikatu soinu-hesia edo gaueko elektrizitate-tapa ordutegia bizilagunek lehen kexa aurkeztu aurretik.

AMPPALek eskaintzen duena Tokiko banatzaileek egiten ez dutena

Yueqing-en fabrika-zuzeneko prezioak, CE, TUV, UL eta CB ziurtagiriekin aurrekontu paketean.

15-20 laneguneko entrega marrazkia onartu ondoren; MOQ edukiontzi batetik.

OEM/ODM: zure marka armairuan eta pantailako abio pantailan.

Geuk 200 geltoki baino gehiago funtzionatzen ditugu, beraz, eremuko ingeniaritza-begizta diseinura itzultzen da.

2 urteko bermea ordezko panelekin eta moduluekin 5 laneguneko epean bidaltzen dira.

AEBetako lan-gune baterako 120 kW-ko unitate bat paketatzea eta bidaltzea

Armairua zutik bidaltzen da 1800 × 750 × 690 mm-ko gorputzerako tamainako altzairuzko kaxa batean. Pantaila aparra eta kontratxapatua dago, eta CCS1 muntaia barruko kutxa betean ibiltzen da.

Kutxek sardexkak eta lau jasotze-puntu dituzte; kaxa-plana aurrekontuarekin ateratzen da, zure merkantzien bidaltzaileak kamioia portutik gune planifikatu dezan. Unitatea zutik doa uneoro, eta horrek barne-barrak eta pantailaren zigilua osorik mantentzen ditu.

Baldintzak FOB Ningbo edo CIF dira AEBetako edo Kanadako portu batera. Faktura, ontziratze-zerrenda, garraio-agiria, jatorri-ziurtagiria eta proba-txostenak kargatu eta 3 laneguneko epean ematen dira.

Bermea, ordezkoak eta laguntza Unitatea lurreratu ondoren

2 urteko berme estandarra moduluak, kontroladoreak, pantailak eta hozteak estaltzen dituena.

Ordezko potentzia-moduluak eta panelak stockean; ontzien arteko trukea 5 laneguneko epean.

Urruneko OCPP diagnostikoak matxurak, firmwareak eta haizagailuen portaerak.

Bideo-deien bidezko laguntza martxan jartzea lehen instalatzaileentzat.

Iragazkiak, haizagailuak eta momentuaren egiaztapenak biltzen dituen hiruhileko mantentze-zerrenda.

Instalazio-oharrak 480V-ko guneetarako eta erabilera mistoko auzoetarako

Okerra: unitatea 208 V-ko panel batetik elikatzen eta potentzia osoa espero da. Eskuinean: AC480V±% 10 trifasikoa eman zerbitzuaren sarreran.

Okerra: unitatea 50Hz-eko soilik dela suposatuz. Eskuinean: 45-65 Hz onartzen ditu, baina berretsi tokiko maiztasuna plakan energizatu aurretik.

Gaizki: armairua hormaren kontra jartzea haizagailuak izkina batera begira. Eskuinean: mantendu instalazioaren eskuliburuan agertzen den tartea haizagailuaren kontrola diseinatu bezala funtziona dezan.

Okerra: zaleak abiadura handira behartzea egun bero baten ondoren. Eskuinean: utzi kontroladoreak beherantz; behartutako abiadurak boterea xahutzen du eta zarata gehitzen du.

Okerra: partekatutako zerbitzu batean fase-balantzea baztertzea. Eskuinekoa: elektrizista batek hiru faseetan zehar kargatzea egiaztatzea martxan jarri aurretik.

Dezibelioak zaintzen dituzten eragileen iritzia

Houston-en (Texas, AEB) kontratista batek bi unitate instalatu zituen txikizkako plaza batean 2025 hasieran. Jabetza kudeatzailearen kezka nagusia aldameneko apartamentu blokeko zarata zen; hiru hilabeteren buruan erregistratutako kexa bakarra pantailaren distira izan zen 23:00etan, gaueko ordutegiak aste berean finkatu zuena. Harrezkero kargatzeko aldean ez da zerbitzu deirik behar izan.

Torontoko, Kanadako merkataritza-guneko jabe batek zentro komertzialeko 480 V-ko paneletik elikatzen ditu unitateak eta transformadorearen kostua guztiz aurreztu zuen. Elektrizistak fasearen karga baieztatu zuen martxan jartzean; kexu bakarra da pantaila txantiloiak ikasteko denbora behar izan duela, eta kargatzeko aldea zortzi hilabetez garbi egon da.

Seattle-ko (AEB) garatzaile batek unitate bat jarri zuen erabilera mistoko garaje batean, non txikizkako maizterrak iragarki pantaila nahi zuen. Maizterrak 60 dB-ko sabaia eutsi diola jakinarazi du zarata-azterketan eta orain beste bi etxebizitzatarako unitateak planifikatzen ditu; kexa txikia da CCS1 kablea espero baino zurrunago sentitzen dela neguko hotzean, hau da, kable jakaren kontua, ez kargagailuaren akatsa.

Ohiko galderak: 480 V-ko sarrera, zarata-mugak eta 120 kW-ko irteera

G: Unitate honek 380 V-ko Europako energiarekin funtziona dezake?

A: Ez, aldaera hau AC480V±% 10ean finkatzen da. Eskatu 380V-ko bertsioa zure sarea 230/400V-koa bada.

G: Zenbateko ozena da benetan 60 dB?

A: Elkarrizketa normal baten mailari buruz, armairutik metro 1era neurtuta karga osoarekin.

G: Zarata okerrera egiten al da gauez?

A: Karga eta beroak hala eskatzen badute soilik; haizagailuaren abiadura tenperaturari jarraitzen dio, ez erlojuari.

G: Zein tamainako elikadura behar du 120 kW-ko unitate batek 480 V-tan?

A: 150A inguru fase bakoitzeko karga osoa marjina baino lehen; zure ingeniariak etengailua neurtu beharko luke abiaraztearekin eta etorkizuneko gehiketetarako.

G: 32 hazbeteko pantailak zarata gehitzen al du?

E: Ez, panela modu pasiboan hozten da eta erabat isilik dago edozein ordutan.

G: Transformadorea behar al da?

A: Ez zure guneak 480V trifasikoa badu; the unit is designed to connect directly to such a service.

G: Zer estaltzen du bermeak?

A: 2 urteko estandarra, potentzia etapa, pantaila eta hozte sistema estaltzen ditu.

G: Kanadan instala al dezakegu?

A: Bai, 480V estandarra da bertan, eta ziurtagiri dokumentuak unitatearekin batera bidaltzen dira.
