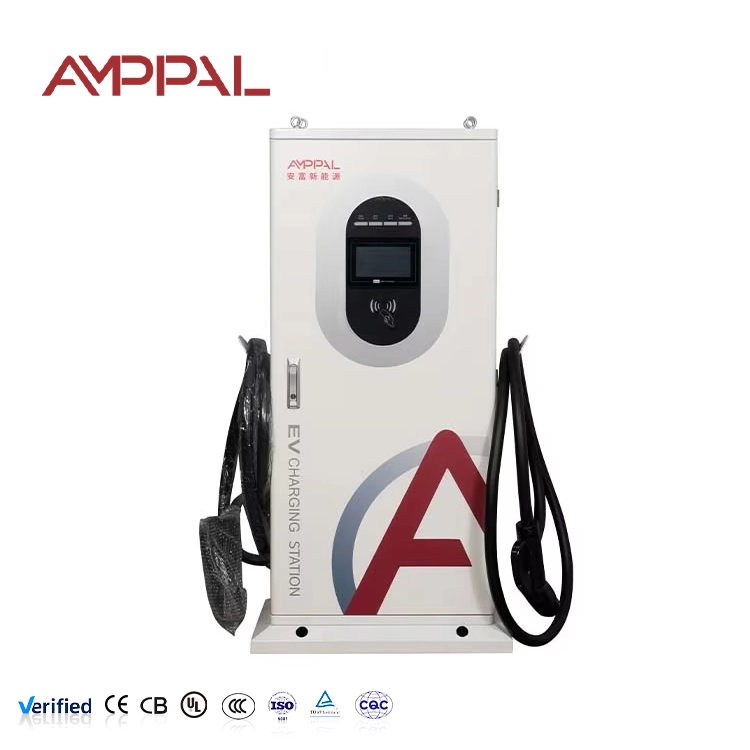

60 kW-ko DC EV karga bizkorra den-bateko karga komertzialetarako

Kargagailu hau zer den eta zure sareari zer eskatzen dion

60 kW-ko kargagailu bat erosi aurretik, oso gutxitan da galdera auto bat kargatu dezakeen ala ez; hori da zure transformadorearekin, fase-balantzean eta eskariaren kargarekin zer egingo duen. AF-DC-060-Y-B-O-3/4/5-H 1517 x 650 x 300 mm-ko tamainako DC kargagailu bizkor integratua da, oinarria barne, 200-1000VDC-tan 60kW ematen dituena 133A arte AC380V +/- 15% hiru faseko sarrera batetik.

Karga osoan 90A inguru hartzen ditu fase bakoitzeko - zifra zehatza zure tokiko tentsioaren eta potentzia-faktorearen araberakoa da. Kopuru hori, aldiz, zenbat unitate exekutatzen diren aldi berean, zure proiektuaren benetako zehaztapena da.

Zergatik aukeratzen duten gune-antolatzaileek 60 kW-ko unitate hau

Gosea kudeagarria: 90A inguru fase bakoitzeko esan nahi du unitate bat sarritan dagoen 100A zerbitzu batera egokitzen dela, obra zibila txiki mantenduz.

133A irteerako korronte maximoa furgoneta eta kamioi arinak iristen dira, ez autoetara bakarrik; egungo gama da ibilgailu handiagoentzat 60 kW-a azkar sentiarazten duena.

OCPP 1.6/2.0 karga kudeatzeko kakoekin: guneko kontrolagailu batek gunearen potentzia osoa eta sekuentzia unitateak estaltzen ditu - nola estutu sei kargagailu lauentzako tamainako transformadore batean.

% 95eko eraginkortasun gailurra esan nahi du erositako energia gutxiago armairuaren bero bihurtzen dela eta gehiago bateriara iristen dela.

1517 x 650 x 300 mm-ko zutabe argal bat - sei unitatek estalkiko horma bat estaltzen dute gune menderatu gabe.

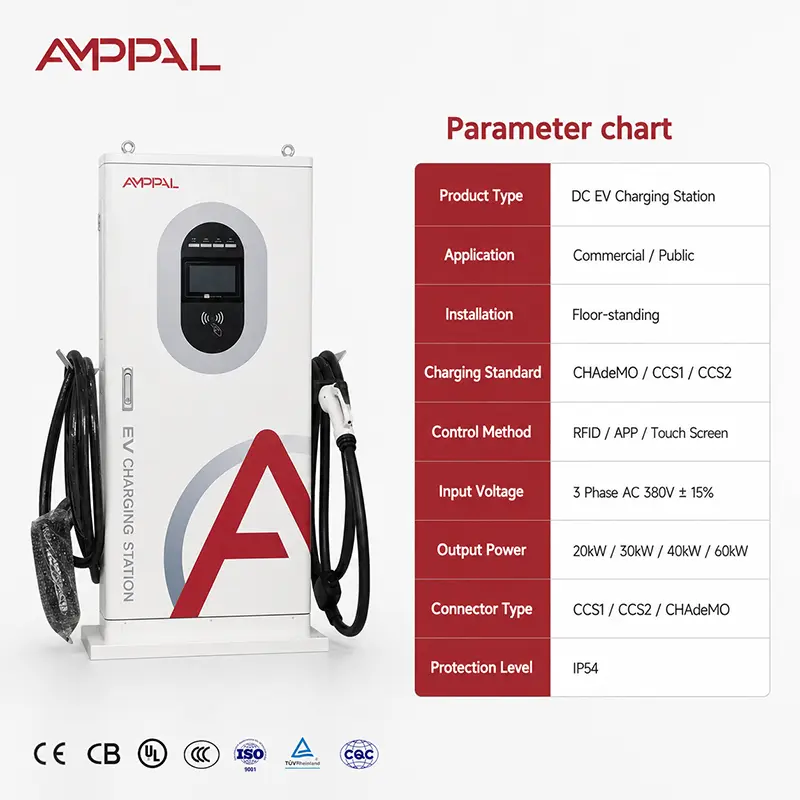

Zehaztapen teknikoak - 60 kW, AF-DC-060-Y-B-O-3/4/5-H

Bost gune non 60kW-k bere mantentzea irabazten duen

Autobideko zerbitzu-eremuak: 20-40 minutuko saioek 60 kW-rako egokitzen dituzte, eta norabide bakoitzeko bi unitatek ilarak mugitzen dituzte 120 kW-ko sarearen konpromisorik gabe.

Taxi- eta bidai-hail-guneak: 60 kW-ek taxi bati buelta ematen dio kafe-atsedenaldi batean, eta 133A-k e-hailing furgoneta handiagoak laguntzen ditu.

Bidalketa furgoneta duten biltegi logistikoak: 60 kW-ko txanda arteko errekargak 30-60 kWh-ko bateriak maneiatzen dituzte.

Pilotutik eraikuntza osora eskalatzen duten unitate anitzeko patioak: hasi birekin, gehitu bikoteak erabilera hazten doan heinean - eredu bera, sareta matematiko bera.

Eguzki-gehiago biltegiratze gune hibridoak: kargagailuak 60 kW hartzen ditu eguzki-leihoan eta gauez kargak kudeatzen ditu.

Unitateak zure sarearekin nola hitz egiten duen

Sarrerako etapa zuzengailu trifasiko bat da, potentzia-faktore aktiboaren zuzenketa duena, beraz, korronte-joera lerro idealetik hurbil geratzen da: 60.000 W 380 V, erro hiru, eraginkortasuna eta potentzia-faktorea - 90 A gutxi gorabehera fase bakoitzeko praktikan. Mantendu zifra hori erabilgarritasun aplikaziorako eta etengailuaren egiaztapenerako.

Irteera ibilgailu bakoitzeko kontrolatzen da: unitateak tentsioa negoziatzen du BMSarekin eta 133A arteko korrontea erregulatzen du bateriak onartzen duen heinean. Karga-kurbak goialdetik berdindu egiten dira, beraz, elkarrekin bukatzen duten bi autok 60 kW baino gutxiago ateratzen dute; benetako eskaria izen-plakaren batuketaren azpitik egon ohi da, eta horrek aldiberekotasun faktoreak zilegi egiten ditu.

Unitate anitzeko guneetarako, OCPP estekak hardwarea baino gehiago axola du: kontrolagailu batek gunearen muga ezartzen du - esan 240 kW sei unitatetan - eta unitateek dinamikoki partekatzen dute. Horrek zure transformadorea neurri bakarrean moztu dezake eta zure eskaera horrekin kargatu dezake.

Betetzea eta fabrikako probaren froga

Betetze multzoa: CE eta TUV Europarako, CB nazioarteko lizitazioetarako, CCC etxean, UL AEBetako proiektuetarako eskatuta.

IP54 hautsa eta zipriztinak probak egiten dira gure gelan; balorazioa probatzen da, ez asmatzen.

Ekoizpen lote bakoitzeko 96 orduko gatz-ihinztatze lagin batek kostaldeko eta industria-guneak estaldura-hutsetatik babesten ditu.

Unitate bakoitzak 24 orduko karga osoko erretzea egiten du 40 C-tan; % 94tik beherako eraginkortasunak birlantzea esan nahi du, ez bidalketa.

DC neurgailua erreferentzia trazagarri baten aurrean kalibratuta dago; ziurtagiria unitatearekin batera bidaltzen da.

Fabrikaren barruan: 60 kW-ko unitate bat nola muntatzen den

Txapa altzairua zulatu, moztu eta tolestu egiten da CNC makinek eta laser ebakigailuek, gero hautsez estaltzen dute.

Gatz spray laginak lotetik ateratzen dira eta muntaia hasi baino 96 ordu lehenago probatzen dira.

AC sarrerako atala eta 60kW DC pila lerro bereizietan eraikitzen dira, momentuz kontrolatutako tresnekin.

Kontrol-taula, DC neurgailua eta OCPP 1.6/2.0 komunikazio modulua dokumentatutako programazio batera kableatzen dira.

Firmwarea keinu egiten da; 133A irteerako bide osoa karga elektroniko baten aurka egiaztatzen da, ez bateria baten aurka.

Hotza eta bero-ganberak 24 orduko karga osoko erretzearen aurretik 40 C-tan.

IP54 juntagailuak, guruinak eta ateen zigiluak ikuskatzen dira; sei norabideko ur-ihinztatzea jarraitzen du.

Kalibrazio-ziurtagiria igorri da, unitate-kaxa.

Gunearen Antolamendurako Gida: 2 Unitatetik 6ra

Hasi transformadorearekin. Karga osoan dauden bi unitatek 180 A inguru behar dituzte fase bakoitzeko; normalean, 100 kVA-ko transformadore bat, lekua duen, edo lehendik dagoen zerbitzu bat, zure guneak dagoeneko edukiera trifasikoa badu. Lau unitate: 360A gutxi gorabehera fase bakoitzeko, eta horrek 160-200 kVA-ko transformadore batera bultzatzen zaitu.

Ez neurtu izen-plakaren aritmetikarako. 0,6-0,8ko aldiberekotasun-faktorea errealista da saioak modu naturalean txandakatzen direlako; kargaren kudeaketak benetako gailurretik gertuago diseinatzeko aukera ematen dizu. Fase-balantzeak ere garrantzia du: gehitu unitateak banan-banan eta txandakatu faseak, gune orekatua egon dadin; desorekaturiko gune batek galera handiagoak ordaintzen ditu eta eragozpen akatsak eragiten ditu.

Azkenik, eskaeraren kobratzea: zerbitzu publikoek hileko 15 minutuko gailurrik altuena bereizita fakturatzen dute. Leiho baterako 360 kW ateratzen dituzten sei unitatek benetako dirua balio dute hilero, ez behin. Eguzkiak kargatzeko leihoan zehar eta bateriaren buffer xume batek gailur hori mozten dute; OCPP esteka kontrolatzaileari automatikoki egiten uzten diona da.

Zergatik jarri dute inportatzaileek AMPPAL beren zerrendan

Lagin eskaerak 3-5 lanegunetan bidaltzen dira; edukiontzien bidalketak 15-20 lanegunetik irteten dira eskaera berresteko.

Lagin-unitate batetik haratago gutxienekorik ez; bolumenaren prezioa 10ean hasten da, eta 30/40/60 kW-ko modeloek edukiontzi batean bidaiatu dezakete.

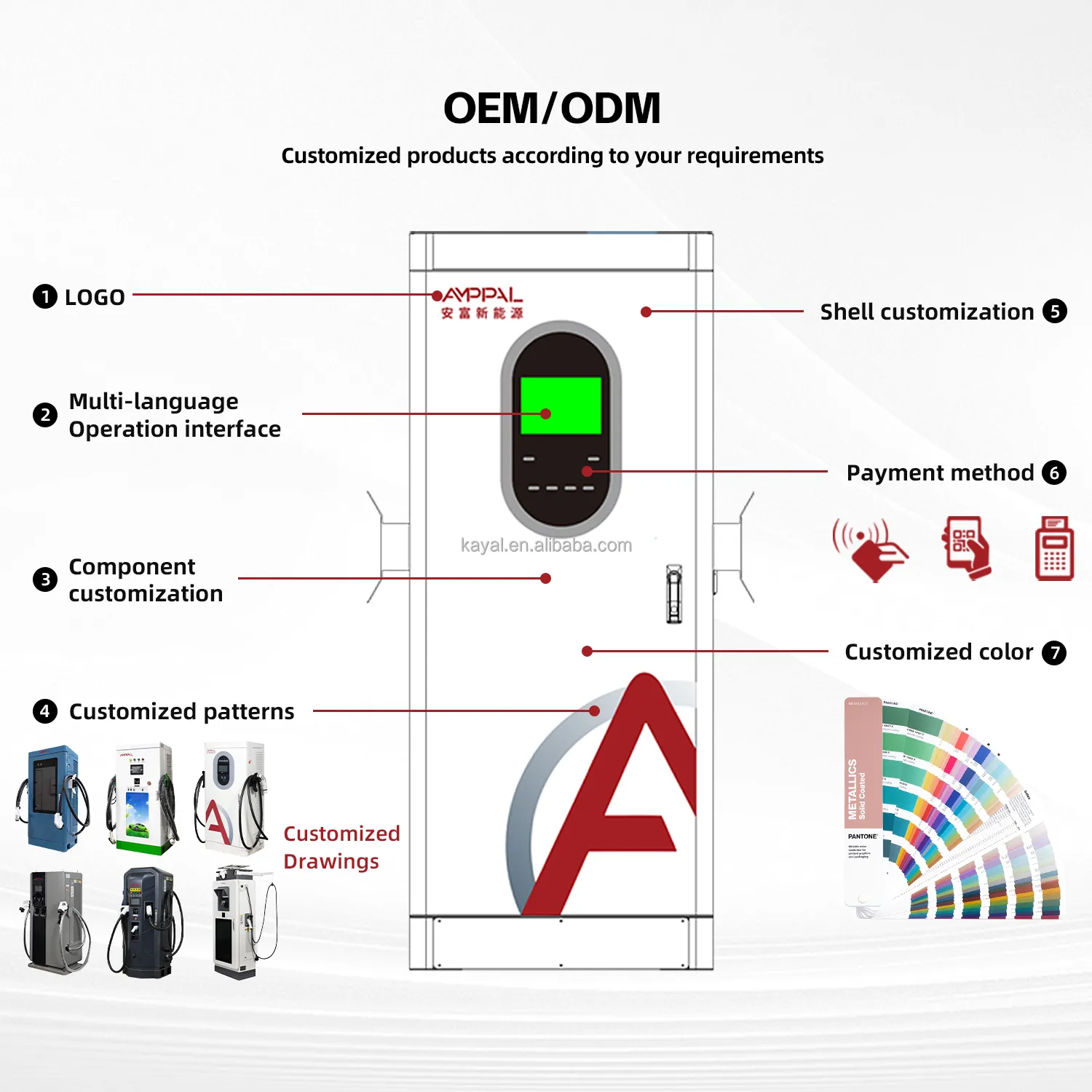

Pertsonalizazioa: zure logotipoa, zure pintura kolorea, zure ordainketa aplikazioa, zure etiketak.

Bidalketa bakoitzean faktura, pakete-zerrenda, CE/TUV ziurtagiriak, proba-txostenak eta jatorri-ziurtagiria eskaintzen ditugu.

Egiazta dezakezun ibilbidea: milioi bat unitate baino gehiago 2014tik, AMPPALek berak zuzentzen dituen 200 estazio baino gehiago eta 500 likidoz hoztutako 500 unitate Saudi Arabiako NEOM hidrogeno berdearen proiektuan.

Esportatu paketatzea eta salgaien baldintzak

Kutxa bakoitzak paletaren posizio bat hartzen du: egurrezko marko bat lau norabideko oinarrian, aparrez blokeatuta dagoen aztarnari eta hezetasunarekin bilduta ozeanoaren hankarako. Kargatzeko kablea kiribildua eta zintzilikatuta dago, konektorea babestuta egon dadin.

Gutxi gorabehera hamar kaxa 20 oineko edukiontzi batean sartzen dira, 24 inguru 40 oineko kubo altu batean horman muntatutako modeloekin nahastuta. Bidalketa bakoitza kargatzean argazkia ateratzen da.

EXW Yueqing, FOB Ningbo eta CIF-to-port aukerak aipatzen ditugu; Ningboko merkantzien bidaltzaileek ondo ezagutzen dituzte AMPPAL kutxak.

Zerbitzua eta laguntza entregatu ondoren

Unitate bakoitzak bi urteko bermea dauka. Sei unitateko gune batean ordezko modulu bat lokalean edukitzea gomendatzen dugu, zerbaitek huts egiten duen bakoitzean aireko merkantzietan konfiantza izan beharrean.

8 urte baino gehiago hornitutako ordezko piezak: pantailak, pistola multzoak, haizagailuak, iragazkiak, kontrol-taulak - gehienak aste batean iristen dira.

Urruneko firmware-eguneratzeak eta OCPP 1.6/2.0 konfigurazio-laguntza posta elektroniko bidez edo WhatsApp bidez, egun bereko erantzunarekin.

Gunearen plangintzarako laguntza barne: gure ingeniariek zure transformadorearen tamaina, kableen egutegia eta fase-plana berrikusten dituzte multiploak eskatu aurretik.

Urteko zerbitzu-zerrenda: 1-3 hilabetez behin iragazkiak garbitzea, momentu-konexioak urtero, karga-kudeaketako ezarpenen hiruhileko berrikuspena.

Instalazioaren hutsuneak (okerra / zuzena)

Okerra: faseen biraketa suposatuz ez du axola, unitateak bere burua zuzentzen duelako. Eskuinean: egiaztatu L1-L2-L3 biraketa dinamizatu aurretik; alderantzizko biraketak unitateari akatsak eragiten dizkio eta sarrerako etapa kaltetu dezake.

Okerra: unitate berri guztiak fase berean konektatzea, kableatuak erraz mantentzeko. Eskuinean: banatu unitateak faseetan; gune orekatu batek bidaia eragozgarriak saihesten ditu eta galera txikiagoak ordaintzen ditu.

Okerra: hornidura-kablea etengailuaren neurrian neurtzea. Eskuinean: baimendu tentsio-jaitsiera iraupen luzean - AC380V +/-% 15etik behera terminaletan, unitateak behera egiten du edo matxura egiten du.

Okerra: kargagailua sorgailu eramangarri batetik martxan jarri sareko lanetan. Eskuinean: erabili hornidura trifasiko egonkorra; sorgailuaren maiztasunaren noraezak sarrerako babesak nahasten ditu.

Okerra: guneko mugarik gabe sei unitateak gaitu. Eskuinean: ezarri OCPP karga kudeatzeko muga transformadorearen ahalmen errealean; hori da 200 kVA eta 400 kVAko transformadore baten arteko aldea.

Gunearen jabeen txostenak

Selangor-en, Malaysian (2025eko uztaila) operadore logistiko bat 100 kVA-ko zerbitzuko bi unitaterekin hasi zen bere entrega-furgonetarako. Dioenez, 133A irteerak bere 60 kWh-ko furgonetak kargatzen ditu ibilbideen artean ordubete inguruan - eta karga kudeatzeko mugak transformadorearen berritzerik ez zuela esan nahi. Bere kexa: hasierako OCPPren konfigurazioa hirugarrenen backendarekin bi laguntza saio behar izan zituen leuntzeko; orain backend-a aurrez konfiguratzen dugu fabrikan eskatuz gero.

Zaragozako (Espainia) zerbitzu-eremuko operadore batek (2025eko urrian) lau unitate exekutatzen ditu autobideko geraleku batean eta bere eskariaren karga %23 jaisten ikusi du gure ingeniariek 240 kW-ko muga ezarri ostean. Bere kexa: lehen hilabetean laurak Autoan utzi zituen eta bi unitate 15 minutuko leiho berean amaitu ziren, gailurra igoz - mailakatze ezarpenek konpondu zuten.

Monterreyko, Mexikoko gunearen sustatzaile batek (2026ko otsaila) 300 kVAko transformadorearekin eta eguzkiarekin sei unitateko atezain bat aurreikusi zuen. Hiru hilabeteren buruan bere iritzia: fase-balantze-orriak birlanketa bat gorde zuen - bere lehen elektrizistak hiru unitate jarri zituen fase batean. Bere oharra: 20 segundo inguruko ukipen-pantaila abioko denbora luzea sentitzen da ilara batean; firmware eguneratzeak 10etik behera murrizten du.

Ohiko galderak - Sarea, Transformadorea eta unitate anitzeko plangintza

G: Zenbat korronte ateratzen du 60 kW-ko unitate batek saretik?

A: Gutxi gorabehera 90A fase bakoitzeko karga osoan, zure tokiko tentsioaren eta potentzia-faktorearen arabera; zifra zehatza plakan eta instalazio eskuliburuan dago.

G: 60 kW-ko unitate bat exekutatu al dezaket lehendik dagoen 100A zerbitzu trifasiko batean?

A: Askotan bai, ezer astunak zerbitzu hori partekatzen badu eta tentsio-jaitsiera saihesteko nahikoa laburra bada; elektrizista batek ordezko ahalmena egiaztatzea lehenik.

G: Zenbat 60 kW-ko unitate onartzen ditu 200 kVA-ko transformadore batek?

A: Lau inguru aldi berean karga osoan, edo bost edo sei karga kudeatzeko muga 240-260 kW ingurukoa eta saio errealista ikaragarriarekin.

G: Zer da eskaria kobratzea eta nola eragiten dit?

A: Zerbitzu publikoek hileko 15 minutuko batez besteko eskari handiena fakturatzen dute bereiz; leiho baterako 360 kW-eko sei unitatek hilero kostatzen dizute. Gune tapoiak, txundigarriak eta eguzki/bateria bizarratu.

G: Kargagailuak beste marka batzuekin kargaren kudeaketa onartzen al du?

A: OCPP 1.6/2.0 bidez unitateek guneko kontrolatzaile bat entzuten dute; marka mistoen flotak funtzionatzen du kontrolatzaileak guztiei OCPP hitz egiten badie.

G: Unitateak gehi ditzaket geroago diseinu elektrikoa berriro egin gabe?

A: Planifikatu transformadorearen eta kableen egutegia azken zenbaketa egiteko lehen egunetik; Geroago unitateak gehitzea instalazio mekaniko bat eta kontrolagailu aldaketa bat da.

G: Unitate honek eguzkiarekin eta pilekin funtzionatzen du?

E: Bai - guneak hornitzen duen guztiarekin kobratzen du, eta OCPP-k kontroladoreari aukera ematen dio eguzki-sarearen eta txano-sarearen marrazketa lehenesteko tarifa-leihoetan.

G: Zergatik 133A irteera unitatea 60kW baino ez denean?

A: Irteerako tentsioa 200-1000VDC aldatzen delako; 450V-tan 60kW-ko kargagailu batek 133A inguru behar ditu. Uneko balorazio hori da 400 V-ko klaseko ibilgailuentzat azkar egiten duena.
