20 kW-ko DC EV kargatzeko estazio trinkoa txikizkako aparkalekuetarako

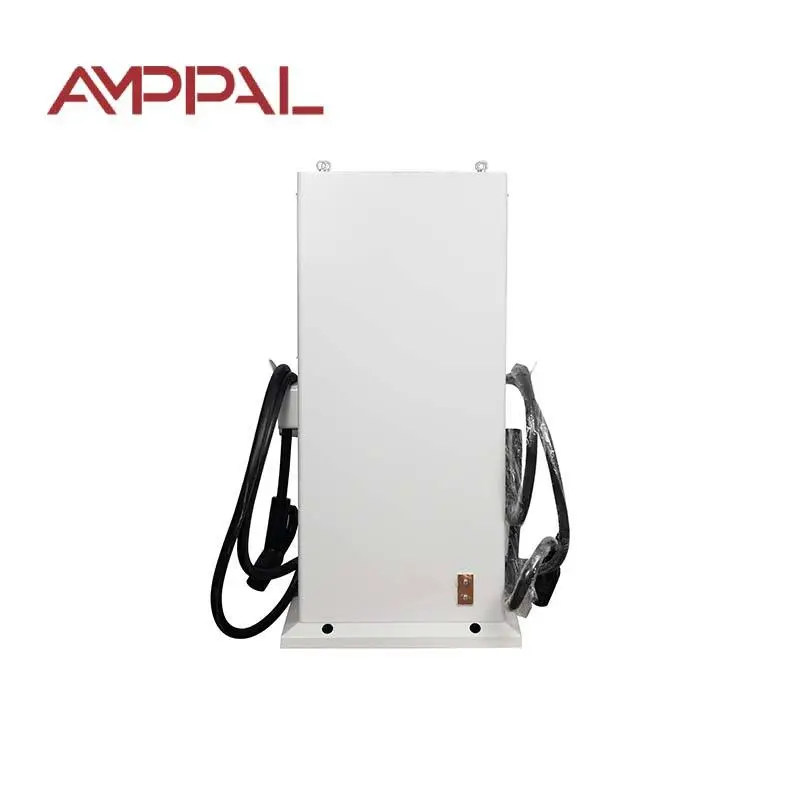

Ezezagunek erabiltzeko eraikitako karga-postua

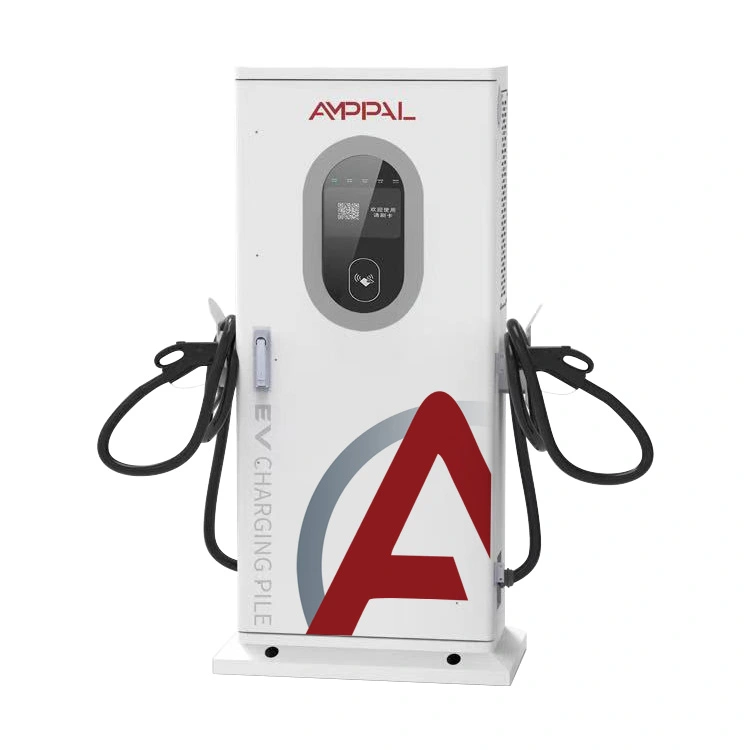

Aldea dago funtzionatzen duen kargagailu baten eta publikoak laguntzarik gabe erabil dezakeen kargagailu baten artean. AF-DC-020-Y-B-O-3 bigarren arazoaren erantzuna da. Bere oinarrian 1517 mm-ko altuera du, eta horrek 7 hazbeteko koloretako pantaila begien maila naturalean jartzen du autoaren ondoan dagoen norbaitentzat, eta pistola-zorroa gerriaren altueran, non heldu batek DC kable bat eroso altxa dezakeen.

Pantaila da diseinuaren esfortzuaren zati handiena. Saioaren egoera, emandako energia, igarotako denbora, egungo tarifa eta gainerako estimazioa orrialde bakarrean daude, menuan murgiltzerik ez. Zerbait gaizki gertatzen denean, mezuak esaten du zer egin behar den gaueko hamaiketan gidariarentzat ezer esan nahi ez duen akats-kode bat bistaratu beharrean.

Aztarna nahita estua da. 650 × 300 mm-tan zutoina aparkaleku estandar baten buruan sartzen da espazioan sartu gabe, eta hori da normalean operadoreak horman muntatzera behartzen dituena.

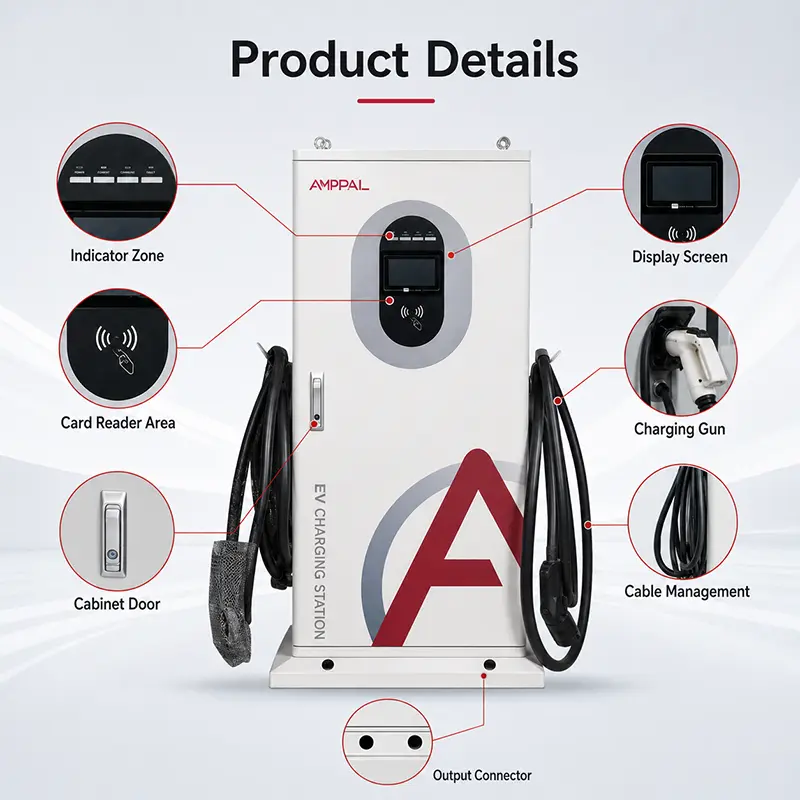

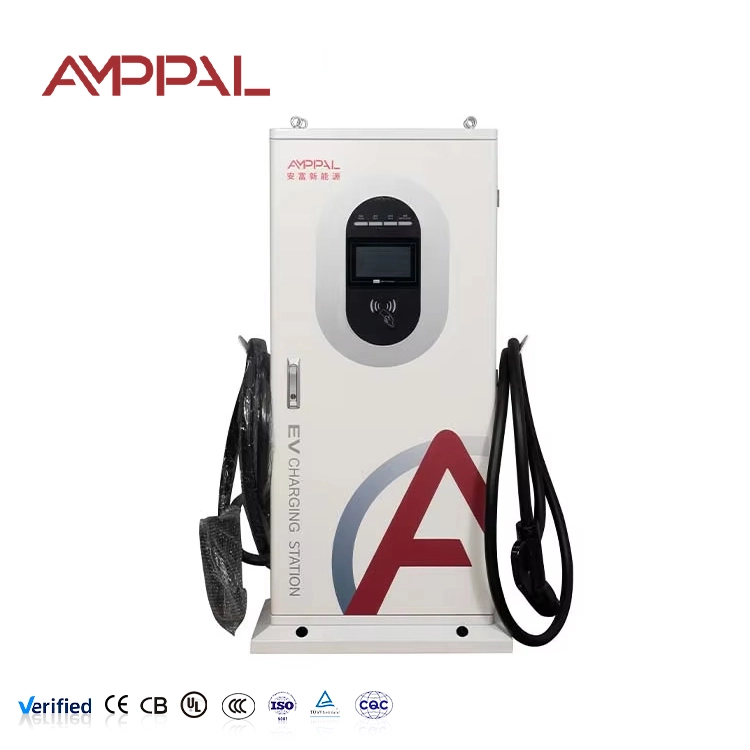

Laguntza-deiak murrizten dituzten xehetasunak

7 hazbeteko koloreko ukipen-pantaila 1200 mm-ko begien altueran: zutik irakur daiteke makurtu gabe, eta nahikoa handia da gidari zaharragoentzat.

Hiru abiarazteko metodo: RFID txartela, QR eskaneatzea, PIN kodea. Telefono batek seinalerik ez duenean, txartelak funtzionatzen du. Gidari batek txartelik ez duenean, QR-ak funtzionatzen du oraindik.

Lau karga modu: karga osoa automatikoa, potentzia finkoa, kopuru finkoa eta denbora finkoa. Hogei minutu dituen gidari batek denbora hautatzen du; aurrekontua duen batek zenbatekoa hautatzen du.

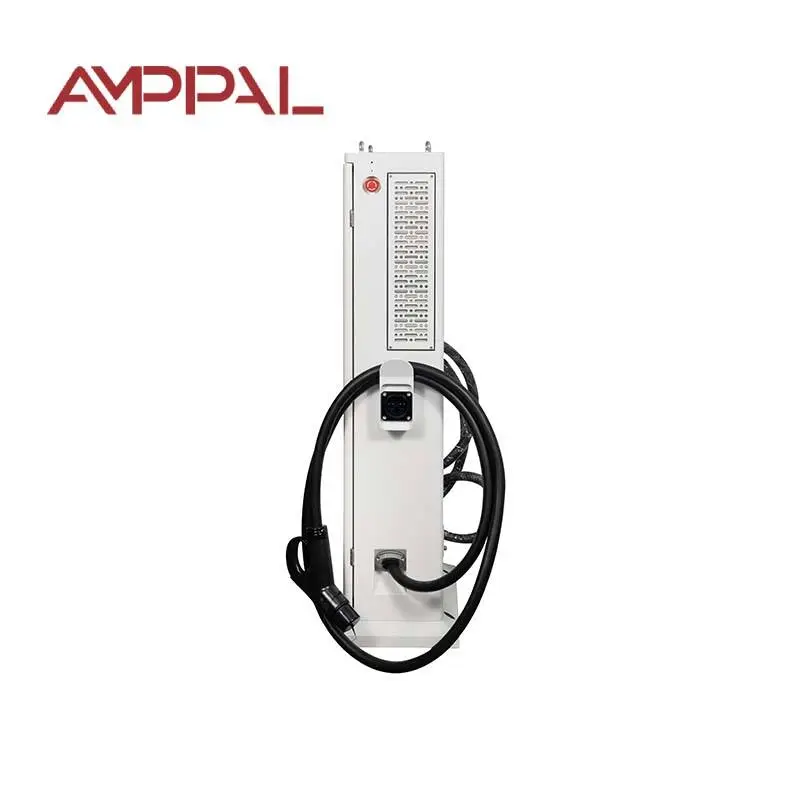

Kable-zorroa eta kakoa lan-altueran: hondatutako armen kausarik handiena gidariek hormigoiaren gainean erortzea da, zorroa baldarra delako.

0-100A 200-1000VDC zehar: gure armairu handien tentsio leiho bera, beraz, ez da ibilgailurik urruntzen 800V-ko plataforma izateagatik.

-25°C eta +50°C arteko IP54-ko itxitura, elektronika-konpartimentua kablearen sarreratik bereizita itxita dagoela.

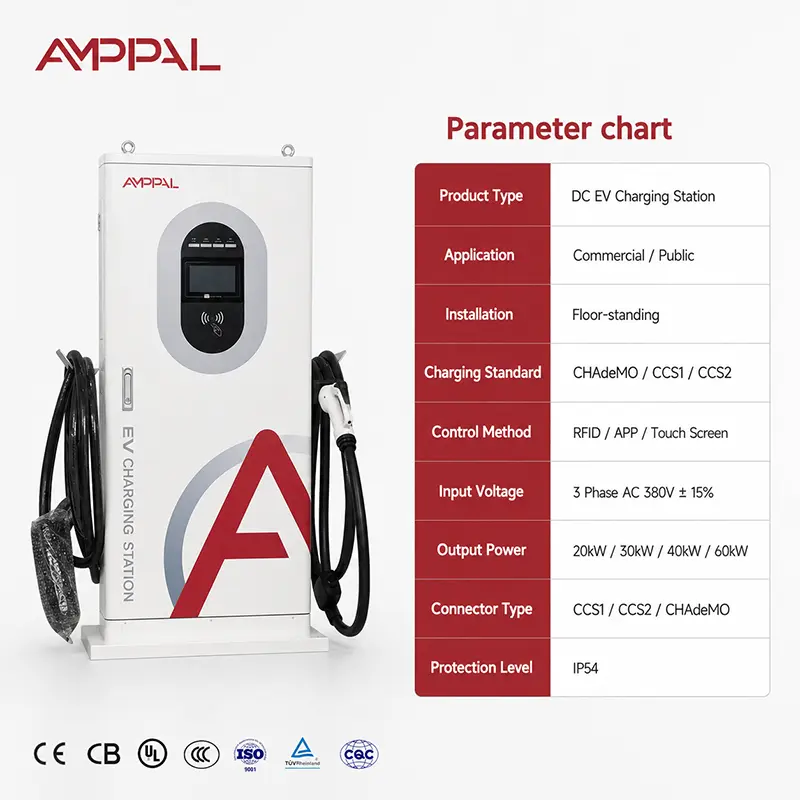

Zehaztapen Teknikoak

Non funtzionatzen duen onena

Udal kaleko aparkalekua: badiaren buruan zutoin estu bat da hiriko agintari gehienek onartuko dutena, non kabinete zabal batek espaloiaren garbiketa araua huts egiten duen.

Hotel eta jatetxeetako aparkalekuak: bezeroek autozerbitzua egiten dute harrerari laguntzarik eskatu gabe, hau da, edozein unitate publikoren proba praktikoa.

Txikizkako parke txikiak: 20kW 60-90 minutuko denda egokia da, eta posteak nahitaezkoa dirudi erakusleihoaren ondoan industriala baino.

Egoitza-konposatuak partekatutako baoekin: PIN sarbideak kudeaketa-bulego bati kodeak igortzen dizkio RFID txartel-sistemarik administratu gabe.

Lantokiko bisitarien aparkalekua: QR hasteak esan nahi du bisitari batek kobratzen duela enpresa-txartelen eskeman izena eman gabe.

Zer gertatzen da Gidari bat konektatzen denean

Sekuentzia finkoa da eta segundo batzuk behar ditu. Postak konektorea detektatzen du, blokeoa sartu dela berresten du, eta, ondoren, isolamendu proba bat egiten du DC aldean, kontaktoreak irekita dauden bitartean. Isolamendua atalasearen azpitik badago —konektore bustia, hondatutako kable bat— bertan geldituko da eta gidariari berriro konektatzeko esaten dio.

Hori gaindituta, postua eta ibilgailua trukatzeko parametroak. BMSak helburuko tentsioa eta gehienezko korronte onargarria adierazten ditu; mezuak hornitu dezakeena berresten du eta arrapaladan hasten da. Une horretatik aurrera ibilgailuak korrontea kontrolatzen du, eta horregatik zutoin berdinetan dauden bi autok oso tarifa desberdinetan kargatu dezakete.

Gidariak hautatutako lau moduetatik zeinek gobernatzen du saioa amaitzen denean. Autoa exekutatzen da BMSak geldiunea deitzen duen arte. Zenbateko finkoa, potentzia finkoa eta denbora finkoa bere egoeran amaitzen dira, eta mezuak arrazoia pantailan ematen du, inork akatsik bere gain har ez dezan.

Betetzea eta Lineako Probak

EN IEC 61851-1:2019 eta EN IEC 61851-23:2014, mezu bakoitzarekin batera CE aitorpena eta proba-txosten seriatua.

Pantaila eta ukipen geruza irakurgarritasuna eta erantzuna probatu dira -25 °C eta +50 °C bitarteko funtzionamendu-tarte osoan; Eguraldi hotzeko ukipen hutsegite ohiko kexa da unitate publikoetan.

% 100 isolamendu-erresistentzia eta indar dielektrikoaren proba.

Pistola eta zorroaren ziklo mekanikoa ekoizpen laginetan - zorroa autozerbitzuko ekipoen higadura puntua da.

IP54 egiaztapena gehi 96 orduko gatz-ihintza itxituran eta oinarrian.

Karga osoko irteera termikoarekin paketatu aurretik.

Posta nola eraikitzen den

1. Moduluen, pantaila-multzoen, irakurgailuen, kontaktoreen eta kable multzoen sarrerako ikuskapena.

2. Zutabearen eta oinarriko panelen CNC zulaketa eta konformazioa; oinarri-brida geometriak zutabea ainguratu ondoren egia nola dagoen ezartzen du.

3. Zutabetik oinarrirako soldadura robotizatua, josturak aurpegi ikusgarrietan lurrean.

4. Aurretratamendua eta hauts estaldura elektrostatikoa; publikoari begira dauden ekipoek estalduraren lodiera gehigarri bat jasotzen dute.

5. Potentzia-multzoa: moduluak, barra-barrak eta barne-kableatuak, potentzia-terminal guztiak momentuz eta lekukoz markatuta.

6. HMI eta sarbide-hardwarea hornituta: pantaila, txartel-irakurgailua, QR kameraren leihoa eta teklatua, bakoitza funtzio-probatuta.

7. Firmwarearen karga, sentsoreen kalibrazioa eta lau kargatzeko moduak biltzen dituen scripted user interface test bat.

8. Karga osoko exekuzioa, segurtasun-bateria, IP egiaztapena, gero esportatzeko kaxa.

20kW potentzia egokia al da posta publiko baterako?

Lotu potentzia autoa benetan aparkatuta dagoen denborarekin, ez dokumentu lizitazio batean ikusgarria denarekin.

20 kW-tan gidari batek orduko 20 kWh jasotzen ditu gutxi gorabehera, 100-120 km inguruko autonomia. Erosketa-bidaia baterako, bazkari bat edo bulegoko bisita bat guztiz egokia dena, eta posta gutxiago kostatzen da erostea eta gutxiago konektatzea.

Zure baoiak berrogei minutu baino gutxiagotan bueltatzen badira, edo gidariak azkar irteteko asmoz iristen badira, hau produktu okerra da eta orain esan nahiko genuke: begiratu 60 kW edo 120 kW-ko armairuei. Era berean, gunea gaueko bizitegi-aparkaleku hutsa bada, AC postuek gidari berberei balioko diete dezente diru gutxiagoren truke.

Nola alderatzen da potentzia bereko horma-kutxa batekin

Kokapen-askatasuna: postu bat guneko edozein lekutara doa badiaren burura. Horma-kutxa batek horma bat behar du leku egokian, eta hori askotan ez dago aparkaleku ireki batean.

Aurkezpen publikoa: pantaila handi batekin amaitutako mezu bat nahita dagoen azpiegitura gisa irakurtzen da; gidariek horma bateko kutxa batean baino gehiago fidatzen dira, eta hori erabileran ikusten da.

Pantailaren tamaina: 7 hazbeteko kolorea hemen horman 20kW-ko 4,3 hazbetekoaren aurka. Erabilera publikorik gabeko erabilerarako pantaila handiagoak merezi du aldea.

Instalazioa: zutoin batek oinarri txiki bat eta kable sarrera behetik behar ditu; hormako kutxa batek ez. Oinarri horretarako aurrekontua.

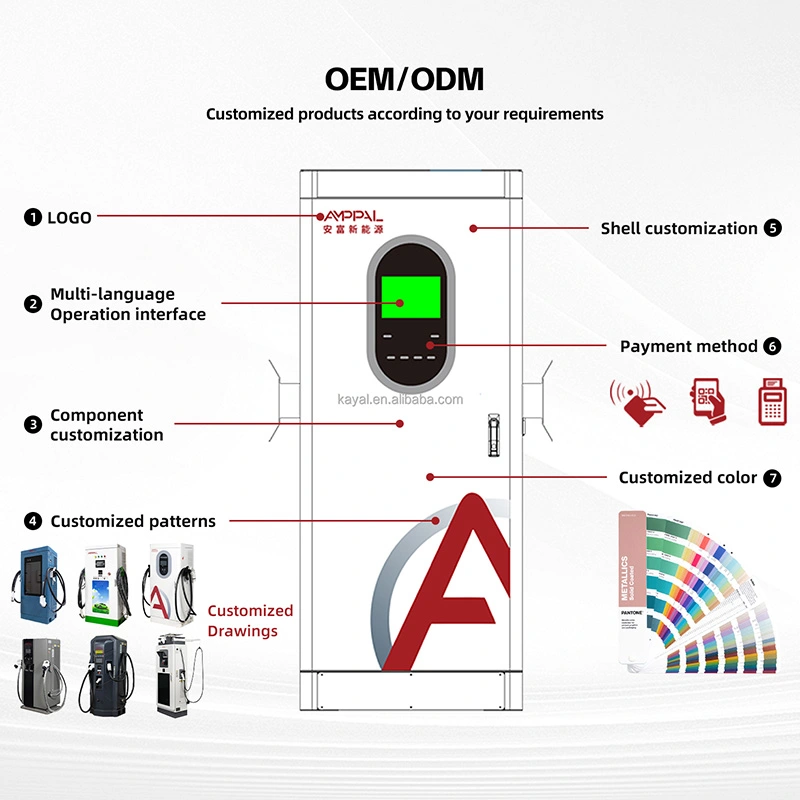

Baldintza komertzialak berdinak dira bietan: MOQ 1 unitate estandarra, 15-20 lanegunetan, bi urteko bermea, marka pertsonalizatua 50 unitatetik aurrera.

Kaxa eta entrega

Postuak zutik bidaltzen dira 1620 × 750 × 420 mm inguruko egurrezko kaxa batean, pisu gordina 85 kg ingurukoa, pantailaren aurpegiaren gainean apar babesarekin eta pistola kaxa berean bereizita bilduta.

Sei kaxa esportazioko paletaren konfigurazio estandar batera egokitzen dira; 20 oineko edukiontzi batek 48 postu inguru hartzen ditu eta 40 oineko altuerako kubo batek 100 inguru, aingura-kitak eskaerarekin batera bidaltzen diren ala ez.

Eskuragarri dauden baldintzak EXW, FOB Ningbo edo Shanghai, CIF eta DDP dira Europako eta Golkoko helmuga gehienetan. Ainguratze-torlojuen kitak eta instalazio-txantiloiak salgaiekin batera bidaltzen dira inolako kosturik gabe. Dokumentazioak faktura, ontziratze-zerrenda, CE aitorpena, serieko proba-txostena eta oinarrien marrazkiak barne hartzen ditu.

Zerbitzua eta Kontsumigarriak

Bi urteko bermea potentzia-moduluetan, pantailan, irakurgailuetan, kontaktoreetan eta kableen muntaian.

Kargatzeko pistola eta kablea eremuan ordezkatzeko moduan tratatzen dira; Ordezko bi pistola-multzo hornitzen dituen banatzaile batek gune publikoko kalte ohikoenak egun baten barruan konpon ditzake.

Urruneko diagnostikoa OCPP bidez konektatuta dagoenean, pantailaren eta irakurgailuaren egoera barne.

Berrespenetik 48 orduko epean bidaltzen dira ordezko ordezkoak, mezularitza bidez 3-5 lanegunetan.

Gomendatutako zerbitzu-tartea: sei hilabete gune publikoetan — iragazkia garbitzea, pistola eta zorroaren ikuskapena, juntak egiaztatzea, pantailaren gainazalaren egiaztapena.

Zer gertatzen da Gune Publikoetan

Okerra: zutoina arratsaldeko eguzki zuzenari begira jartzea. Eskuinean: orientatu pantaila eguzki baxutik urrun, edo egokitu distira handiko pantaila aukera. Irakurri ezin diren pantailak kexa gehiago sortzen dituzte karga motelak baino.

Okerra: gainazal meheko lauza batean ainguratzea. Eskuinean: hornitutako marrazkiari oinarri egokia bota. Ibilgailuak alderantzikatuz zutoinek kolpatzen dituzte eta oinarriak karga hori hartzen du.

Okerra: badiaren aurrean gurpil-topa edo bolardo bat baztertzea. Eskuinekoa: bat egokitu. Kostua hutsala da ordezko zutabe baten aurrean.

Okerra: QR kodearen eranskailua desagertzen utzi. Eskuinean: egiaztatu zerbitzu-bisita bakoitzean - zuritutako QR kode batek telefono batekin hasiko liratekeen saio guztiak isilean hiltzen ditu.

Okerra: bandalismoa hardware arazo bat dela suposatzea. Eskuinean: argiak eta kameraren estaldurak mezu publiko bat babesten dute itxituraren edozein balorazio baino hobeto.

Gunearen jabearen iritzia

Grezia iparraldeko udalerri batek hamalau postu jarri zituen herriko lau aparkalekutan 2025ean. Garraio arduradunak jakinarazi zuen PIN aukera izan zela gehien erabiltzen den abiarazte metodoa, ez txartela; tokiko konturik ez zuten bisitariek aparkalekuko arduradunari kode bat besterik ez zioten hartu.

Hiru propietatetan hamaika argitalpen dituen Georgiako hotel talde batek gure gomendioa aldatu zuen iritzi bat eman zuen: lau kargatzeko moduak automatikoki eta gonbidatuentzako ordutegi finkora mugatzeko eskatu zuten, beste biek nahastu egin zutelako. Konfigurazio hori firmware ezarpen gisa eskuragarri dago orain.

Uzbekistango bederatzi postu exekutatzen dituen operadore batek adierazi zuen 300 mm-ko sakonera estua erabakigarria zela: haien badiak zirkulazio estuarekin Sobietar garaiko estandar baten arabera daude ezarrita, eta kabinete sakonago batek porrot egingo luke suteen sarbidearen azterketan.

Erosleen galderak

G: Gidari batek erabil al dezake aplikaziorik edo konturik gabe?

A: Bai. PIN eta RFID biek autonomo funtzionatzen dute. QR back-office plataforma bat exekutatzen duzun tokian eskuragarri dago.

G: Zein oinarri behar ditu?

E: hormigoizko kutxa bat hornitutako marrazkian kableen sarrerarekin. Aingura-torlojuak eta txantiloia sartzen dira.

G: Nola ikusten da pantaila egunez?

A: Pantaila estandarra itzalean eta zeharkako argian irakur daiteke. Zehaztu argitasun handiko aukera eguzkiari begira dauden atari irekietarako.

G: Lau moduetatik zein gaitu behar dut?

A: Gune publikoetarako, autoek eta ordu finkoek gidari gehienak estaltzen dituzte. Zenbateko finkoa aurrez ordaindutako ereduetara egokitzen da. Menua mugatu dezakezu firmwarean.

G: Zenbat denbora da kargatzeko kablea?

A: 5 metro estandarra, badiaren bi aldeetako sarguneetara iristen dena. Kable luzeagoak daude eskuragarri, baina pisua gehitzen dute erabiltzaileak kudeatzeko.

G: 20kW nahikoa al da tarifa publiko bat justifikatzeko?

A: Dwell-en oinarritutako guneetan, bai. Gidariek abiadura espero duten garraio-guneetan, prezioen kexak datoz. Lotu tarifa potentziarekin zintzotasunez.

G: Bi pistola sartzen al ditzaket?

A: Ez eredu honetan. Pistola anitzeko eragiketa gure zatitutako armairuekin hasten da.

G: Zein da epea?

A: 15-20 lanegun estandarra; 25-30 kolore pertsonalizaturako, pantailako grafikoetarako edo firmware mugatu baterako. MOQ 1 unitate estandarra, 50 markarako.
