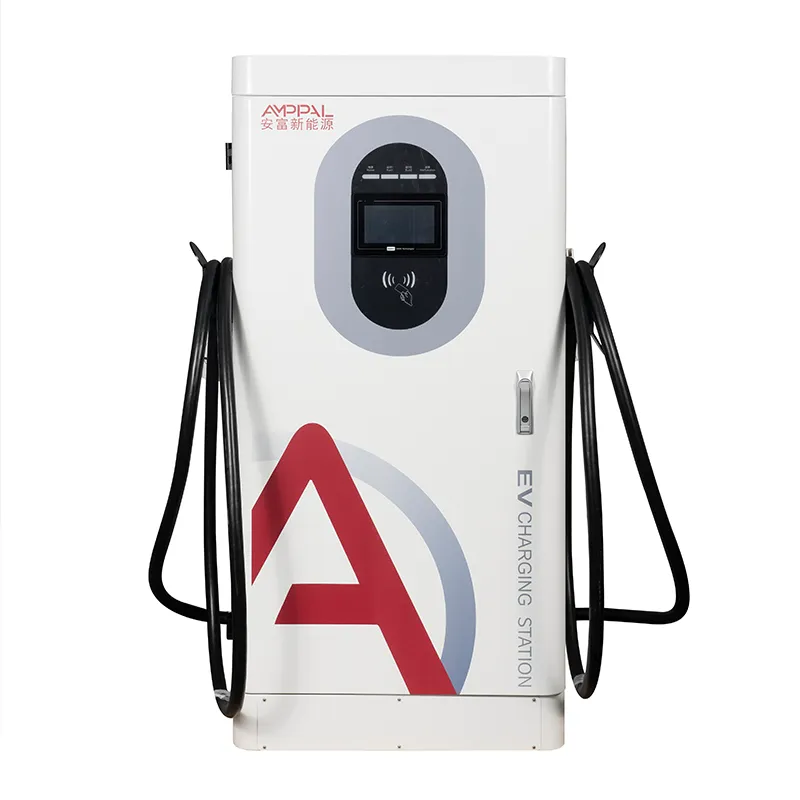

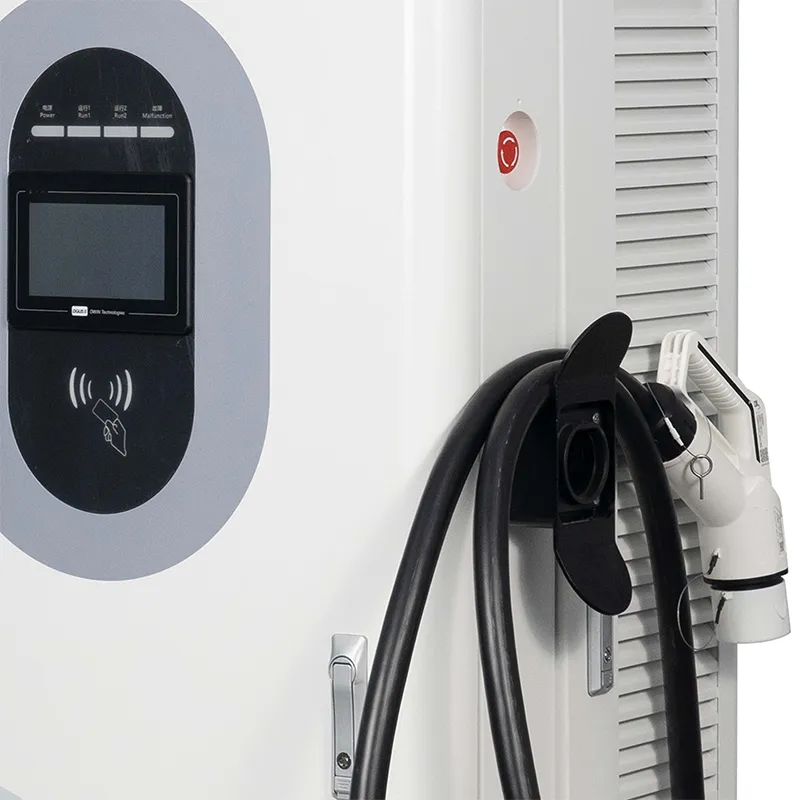

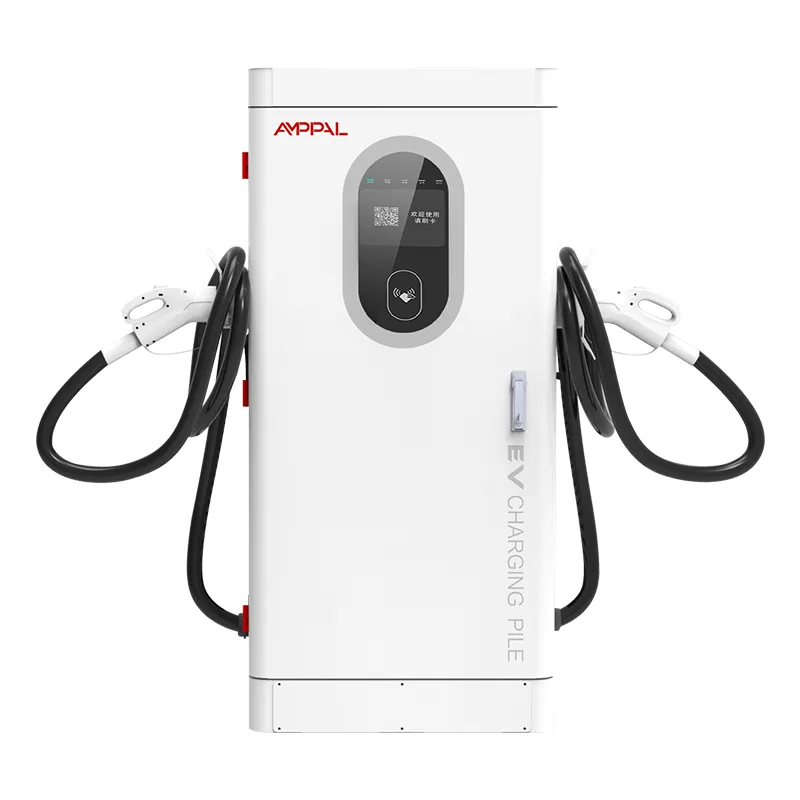

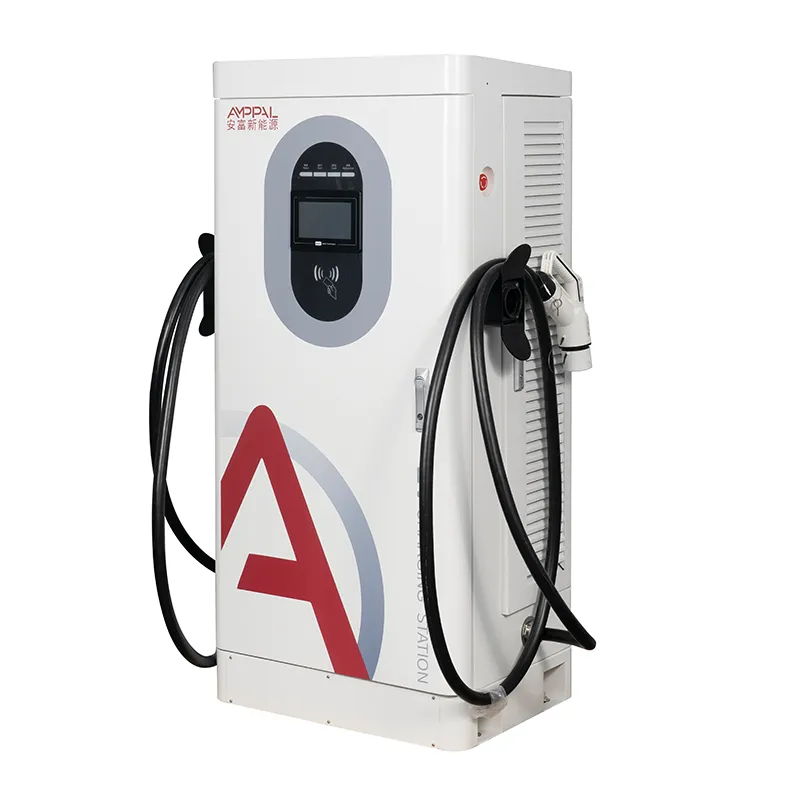

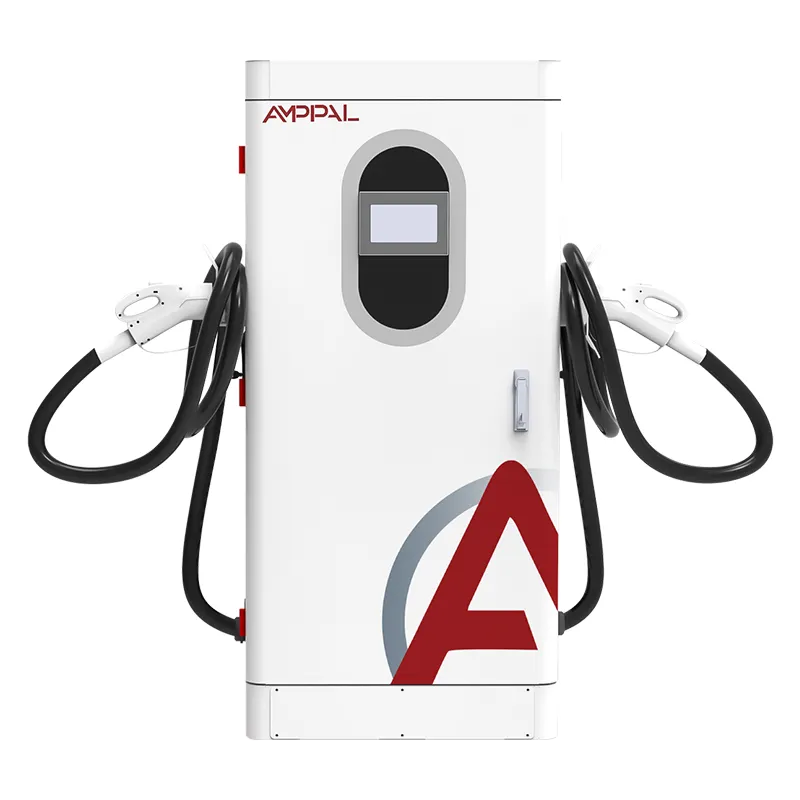

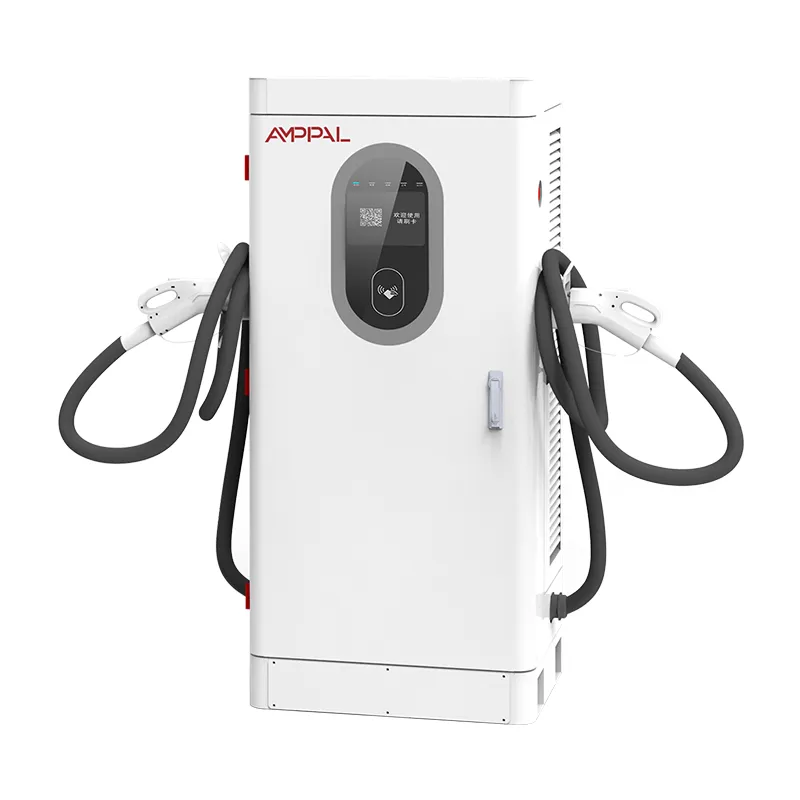

80 kW-ko eraginkortasun handiko DC kargagailu azkarra integratua EV komertzialen flotarentzat

Zure Transformadorea maizter bat bezala tratatzen duen 80 kW-ko kargagailua

Kargagailu honek zure guneko transformadoretik ateratzen duen kilowatt-ordu bakoitza AC garbi eta ondo portatu gisa iristen da - hori da AF-DC-80-Y-B-O-4-H-ren atzean dagoen ingeniaritza erabakia, eta horregatik 80 kW integratutako DC kargagailu azkar hau erabilgarritasun-mailako kontrol-zerrenda batean dago, merke-ehiza batean baino. Potentzia-faktorea ≥0,99an kokatzen da eta guztizko distortsio harmonikoa % 5ean geratzen da, gutxitan ikusten dituzun zifrak inportazio merkeetan.

Zertarako balio du horrek paperean? Potentzia-faktorea eskaseko kargagailu bat elikatzen duen transformadore batek korronte erreaktibo gehigarria darama, beroago ibiltzen da eta zure elektrizitatearen fakturak inork ohartarazi ez zizun energia erreaktiboko kargak izan ditzake.

Armairua 1620 x 750 x 560 mm-koa da, 80 kW-koa, irteera 200-1000VDC 300 eta 1000V bitarteko potentzia konstantearekin. Yueqing-en (Zhejiang) eraiki dugu, non sare-kodeek potentziaren kalitatea seriotasunez tratatzen duten. Orrialde honek zenbakiek zure eragiketarako zer esan nahi duten azaltzen du.

Bost modu PF ≥0,99 sarrera batek bere burua ordaintzen du

Potentzia erreaktiboko zigorrik ez: PF ≥0,99-rekin kargagailuak karga erresistente baten itxura du kontagailuarentzat, beraz, kVA edo energia erreaktiboa fakturatzen duten zerbitzuek ez dute ezer kobratzeko.

THD ≤5 % 5ek partekatutako transformadoreak fresko mantentzen ditu: transformadorean eta kable neutroan zirkulatuko luketen korronte harmonikoak txikiagoko kargagailuek sortzen dutenaren zati batean mozten dira.

Sarera-konexioaren onespena errazagoa: zerbitzu publiko askok harmoniko eta potentzia-faktorea adierazpenak eskatzen dituzte DC instalazioetarako; gure proba-txostenek karga osoarekin hartzen dituzte biak.

Bizilagunei errespetatzen den funtzionamendua: elikadura partekatzen duen hotel edo bulego batek ez du argi keinukaririk ikusiko, ezta elektronika berrezartzen kargatzeko saioak hasten direnean.

Gunearen aktiboen bizitza luzeagoa: korronte erreaktibo gutxiago eta harmoniko gutxiago transformadoreak, kableak eta etengailuak freskoago eta motelagoak dira.

Gainean %95eko eraginkortasun gailurra: sarrera garbitzen duen SiC potentzia-etapa berak ere energia gutxiago xahutzen du bero gisa.

Zehaztapen Teknikoak

Harmonikoak arazoak jartzen zaituen guneak

Alemania eta Frantziako negozio-parkeak, non partekatutako 630 kVA-ko transformadore batek bulegoak, CNC makinak eta kargagailuak busbar bakarrean elikatzen ditu.

Turkia eta Greziako hotelak, non gonbidatuak argi distiratsuak direla eta kargagailu batek sukaldeko elikadura berean gaizki jokatzen badu.

Erresuma Batuko eta Herbehereetako flota-biltegiek 8-20 kargagailu erabiltzen dituzte, non unitate askotan metaketa harmonikoa den benetako arriskua.

EAEko eta Saudi Arabiako merkataritza-teilatuak, non talde elektrikoak karga-profil guztiak aztertzen dituen alokairua sinatu aurretik.

Mexiko eta Brasilgo udal garajeak, non zerbitzu publikoak elektrizitate-kalitatea ikuskatzen duen merkataritza-tarifa onartu aurretik.

Power Stage barruan: PFC, Harmonics eta Load Bank

DC kargagailu baten zuzengailuak AC DC bihurtzen du, eta zuzentzaile inozo batek tentsio gailurretik gertu pultsu estuetan soilik hartzen du korrontea. Pultsu horiek harmonikoak dira - korrontea 250 Hz, 350 Hz, 450 Hz eta haratago - ez dute lan erabilgarria egiten. AF-DC-80-Y-B-O-4-H-k sarrerako korrontea tentsioarekin fasean sinu-uhin leun batean formatzen duen fronte-end aktibo bat (PFC) erabiltzen du.

Bigarren etapak DC garbi hori ibilgailuak nahi duen 200-1000VDCra bihurtzen du, etengabeko potentzia 300-1000V-ra. 800 V-ko kamioi bat eta 400 V-ko sedan bat biak 80 kW-ra hurbiltzen dira karga-kurbaren zati lauan zehar.

Zuk zeuk egiazta dezakezu jokabidea: gure proba-txostenek THD eta PF % 25, ​​% 50, % 75 eta % 100ean kargatzen dituzte, inaktiboetan garbi ikusten den kargagailu batek ez baitu ezertarako balio. Bidal iezaguzu guneko linea bakarreko diagrama eta transformadorearen kVA, eta gure ingeniariek kargaren eragina kalkulatuko dute, normalean egun baten barruan.

Ziurtagiriak eta horien atzean dauden proba-puntuak

UL, CE, CB, TUV eta CCC ditugu; galdetu eta posta elektronikoz bidaliko ditugu unitate honi dagozkion ziurtagiri-fitxategiak.

Lote bakoitza 48 orduz erretzen da karga osoan, modulu, konektore eta PFC induzigailuen tenperatura erregistratuz.

Potentzia-kalitatea lote bakoitzeko egiaztatzen da karga-banku kalibratu batean, PF eta THD lau karga puntutan harrapatuta.

Segurtasun multzoa (13 funtzio) EN IEC 61851-1:2019 eta 61851-23:2014 arauen arabera dago.

Armairuak IP54 egiaztatuta daude, gatz-espray laginekin 96 orduz; funtzionamendu-banda -25C eta +50C bitartekoa da.

Txapatik Karga Bankuraino: Produkzioaren ibilbidea

1. etapa: altzairu-xafla laser bidez moztuta, zulatuta eta tolestuta dago FANUC-ekin lotuta dauden lerroetan hauts estaldura baino lehen.

2. fasea: estaldura lote bakoitzeko lagin bat gatz-ihinztatze-ganbera sartzen da ekoizpena jarraitzen duen bitartean.

3. etapa: sarrerako etapak eta AC linean eraikitako PFC plakak; DC lineako potentzia-moduluak - geltoki bereiziak.

4. etapa: SiC moduluen, EMI iragazkien, konektoreen eta neurtzeko osagaien sarrerako ikuskapena.

5. etapa: eskuz kableatua, momentuz kontrolatutako terminalekin eta juntura bakoitzaren ikus-entzunezko egiaztapena.

6. etapa: 48 orduz 40C giroan, PF, THD, eraginkortasuna eta komunikazioen egonkortasuna minutuz minutu erregistratzen dira.

7. etapa: firmwarearen flasha, OCPP 1.6j proba gure zerbitzariaren aurka, gero energiaren kalitatearen azken karga-bankuaren egiaztapena.

8. etapa: paketatzea eta paletizazioa; Bidalketa aurreko argazkiak zure sarrera-ontzian sartzen dira edukiontzia kargatu baino lehen.

Betetze egiaztapena: kabinete hau egokia al da?

Aukeratu AF-DC-80-Y-B-O-4-H zure guneak transformadore bat beste karga batzuekin partekatzen duenean, zure zerbitzu-zerbitzuak potentzia-kalitatearen adierazpenak eskatzen baditu edo harmonikoak metatuko lituzkeen hainbat unitate instalatzen ari zarenean. Zure jabetza-kudeatzaileak aurreko proiektu batean potentzia-faktorea markatu badu, eredu honek elkarrizketa hori amaitzen du.

Kargagailu hau ez da zuretzat guneak gune eskuzabala duen transformadore dedikatu bat badu, zure erabilgarritasunak inoiz ez ditu harmonikoak egiaztatzen eta autoak kargatzen dituen 80 kW-ko kutxa merkeena nahi baduzu. Aukera okerra ere bada 800V-ko taxietarako 30 minutuz azpiko saioak behar badituzu; 120kW edo 160kW-ra igotzea.

Ziur ez? Bidali linea bakarreko diagrama eta transformadorearen kalifikazioa. Buruko aldea harmonikoa kalkulatzen dugu eta zintzotasunez esaten dizugu ea bat, bi edo sei unitate egokitzen diren zure elikadura berritu gabe.

Fabrikari aurre egiteak Broker batekin tratatzea baino handiagoa da

PFC diseinuari eta sare-kodeei buruzko galdera teknikoak zuzenean Yueqing-eko gure ingeniarietara doaz, ez saltzaileen sarrera-ontziaren bidez.

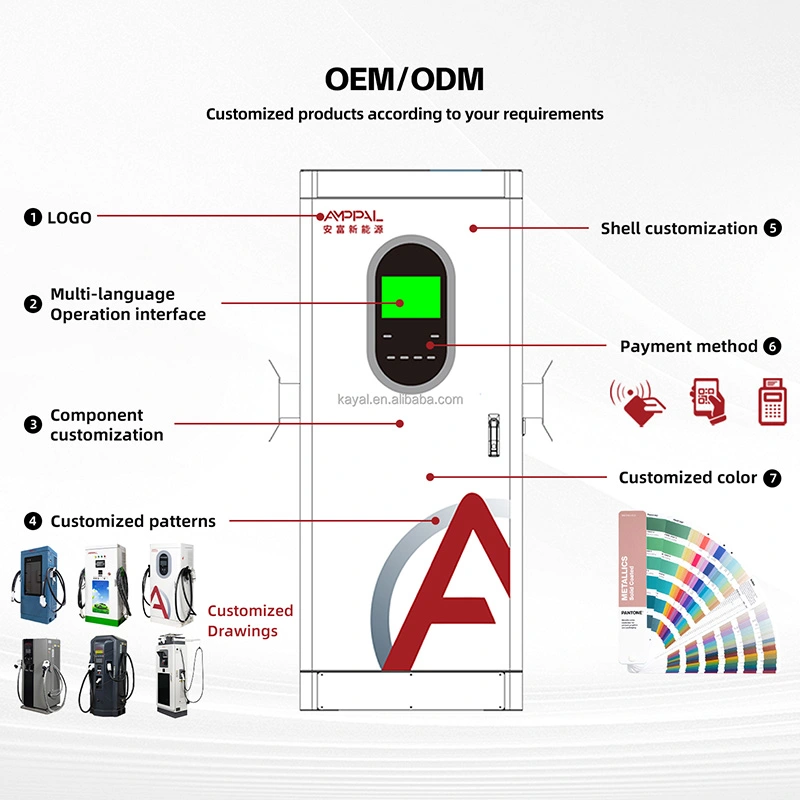

Lantegi bateko OEM/ODM: kolore pertsonalizatua, logotipoa, firmware lehenetsiak eta zure backend konfigurazioa, guztiak fabrikan eginda.

Stocken eraikuntzak 15-20 lanegunetan irteten dira; pertsonalizatutako eskaerak 7-10 egun gehiago iraungo dituzte.

Unitate batetik onartutako proba-eskaerak merkatu berrietarako; edukiontzien prezioa 10 unitate baino gehiagorako.

Bermeko piezak DHL/FedEx-ek hegan egiten ditu onartutako erreklamazio baten 48 orduko epean; urruneko diagnostikoak OCPP konexioaren bidez exekutatzen dira.

Kutxak, Ontziak eta Aduana Dokumentuak

Kutxa bakoitzak lotearen potentzia-kalitatearen txostena eta unitatea ere darama - zure aduana-artekariak eta zerbitzu-zerbitzuen aztertzaileak biek nahi duten fitxategia. Armairuak 300 kg pisatzen ditu gutxi gorabehera; Kontratxapatuaren kutxak 60-80 kg gehitzen ditu, eta 10-14 kutxak 40HQ ontzi batean sartzen dira.

FOB Ningbo edo Shanghai aplikatzen da CIF, CFR edo DDP nahiago ez baduzu. Paletaren diagrama bat igortzen da paketatu aurretik, kamioia aldez aurretik erreserbatu ahal izateko.

Eskaerarekin batera bidalitako tramiteak: faktura komertziala, ontziratze-zerrenda, jatorri-ziurtagiria, CE/TUV fitxategiak eta PF/THD txostena.

Zerbitzu-baldintzak: Bi Urteak benetan estaltzen duena

Bi urteko epea moduluetan, kontrolagailuetan eta iragazte-fasean. PFC atala unitate merkeetan lasai degradatzen den zatia da; gurea esplizituki estaltzen da.

Berretsitako erreklamazioek 48 orduko epean jartzen dituzte ordezko ordezkoak mezulari bati, normalean 3-5 lanegunetan Europa osoan.

Firmwarearen eta parametroen eguneraketak urrunetik bultzatuta OCPP bidez - arazo gehienek ez dute inoiz gune bisitarik behar.

Lehen instalazioek bideoa abian jartzeko deia jasotzen dute: lurreratzea, kableatzea eta backend parekatzea zuzenean berrikusten da.

Iradokitako errutina: iragazkiak 6 hilabetez behin garbitzen dira, terminalak urtero berregokitzen dira eta sarrerako uhin-forma berriro egiaztatzea karga berriak busbarra sartzen direnean.

Instalazio-oharrak: okerra vs zuzena

Okerra: kargagailu hau motor-unitateko harmonikoak dituen elikadura batean lehorreratzea, gero unitateari guneko arazoen errua leporatzea. Eskuinean: neurtu lehenik sarrerako uhin forma; gure ingeniariek grabaketa eta tamaina arintzea interpretatzen dute behar izanez gero.

Okerra: eroale neutroak elikadura trifasiko batean inoiz ez duela korronterik eramaten suposatuz. Eskuinean: THD ≤5-ek karga neutroa txikia mantentzen du, baina AC sarrera oraindik kableatu behar da eskuliburuaren arabera - 4 nukleo edo 5 nukleo zehaztu bezala.

Okerra: Unitatea sorgailu txiki batetik martxan jartzea ahalmena egiaztatu gabe. Eskuinean: PFC sarrera hau elikatzen duen sorgailu batek tentsio eta maiztasun egonkorrak behar ditu; berretsi sarrera gehi etengabeko kargarako baloratua dagoela.

Okerra: urteko momentuaren egiaztapena saltatzen du, unitatea ez delako inoiz ibiltzen. Eskuinean: 80kW-tik beherako terminal solte bat astiro berotzen da; 15 minutuko txekea urtutako lug bat baino merkeagoa da.

Okerra: PF ≥0,99 sinesteak beste guneko kargak alde batera utzi ditzakezu. Eskuinean: kargagailua garbi dago, baina transformadoreak autobus-barrako gainerako guztia balio du.

Operadoreen istorioak: Zenbakiek egin zutena

Herbehereetako parke logistiko batek AF-DC-80-Y-B-O-4-H sei unitate instalatu zituen 2025eko urrian, 630 kVA-ko transformadore partekatu batean, hotz-biltegi bat elikatzen duena. Haien aholkulariek THD akoplamendu arruntean neurtu zuten: % 4,9 sei kargagailu martxan jarrita, % 11 probatu zituzten bi unitate merkeagoekin. Haien kexa: atearen bisagrak arinak sentitzen dira atearen pisuagatik.

Turkiako hotel-kate batek lau unitate jarri zituen Bodrumen eta Antalyan. Haien sare-konexioaren aplikazioa azterketa harmonikorik gabe gainditu zuten proba-txostenak erantsita zeudelako. Eragiketen arduradunak ohartarazi du 65 dB-ko haizagailuaren zarata entzuten dela gauez igerilekuko bizkarretik.

Mexiko Hiriko dendari batek bi unitate jarri zituen teilatuan, eta horrek eskailera mekanikoen banku bat elikatzen du. Zentroko talde elektrikoak beste bi markako kargagailuak baztertu zituen potentziaren kalitateagatik; honek astebetean gainditu zuen berrikuspena. Kexa: alboko QR panelak hautsa azkar biltzen du.

Ohiko galderak

G: Zer esan nahi du zehazki THD ≤5% praktikan?

A: Sarrerako korrontearen guztizko distortsio harmonikoa oinarrizkoaren %5ean edo azpian geratzen da karga osoan. Ia, kargagailuak kutsadura harmoniko txikia gehitzen dio zure guneko sistema elektrikoari, erabilgarritasun-muga gehienen barruan.

G: Kargagailu honek nire zerbitzuaren potentzia erreaktiboaren zigorrak eragingo al ditu?

E: Ez. Potentzia-faktorea ≥0,99rekin osagai erreaktiboa arbuiagarria da, beraz, energia erreaktiboa edo potentzia-faktore baxua fakturatzen duten zerbitzuek ez dute zu kobratzeko oinarririk.

G: Iragazki harmoniko edo potentzia-faktorea zuzentzeko unitate bat behar al dut?

A: Ez, kabinete barruko fronte-end aktiboa biak egiten ditu. Hori da eredu hau aukeratzeko kargagailu pasibo-zuzentzaile baten aurrean.

G: Diesel sorgailu batetik exekutatu al daiteke?

A: Bai, sorgailuak tentsio eta maiztasun egonkorrak baditu AC380V ±% 15eko leihoan eta edukiera nahikoa badu. Berretsi sorgailuaren tamaina gurekin konpromisoa hartu aurretik.

G: PF zifra karga osoan neurtzen al da edo inaktiboetan bakarrik?

A: Karga osoan, eta % 25, ​​% 50 eta % 75eko kargan ere bai. Batch txostenak lau puntuak erakusten ditu - eskatu.

G: Zein dokumentu ematen dituzu sare-konexioa?

A: CE/TUV ziurtagiriak, potentzia-kalitatearen proba-txostena PF eta THD kurbekin eta ingelesezko datu-orriak. Hauek Europako, Ekialde Hurbileko eta Latinoamerikako utilitateen berrikuspen gehienak biltzen dituzte.

G: Garbiagoa den potentzia gehiago kostatzen al da?

E: PFC fase aktiboak osagaien kostua gehitzen du zuzengailu merkearen aldean, baina hori txikia da saihestutako zigorren, transformadoreen berritzeen eta zerbitzu-deien ondoan.

G: 80 kW exekutatu al ditzaket 230 V monofasean?

A: Ez, hau 380V ±% 15eko AC380V behar duen unitate trifasikoa da. Gune monofasikoetarako, begiratu beharrean 40 kW-eko horman muntatutako DC kargagailuak.
