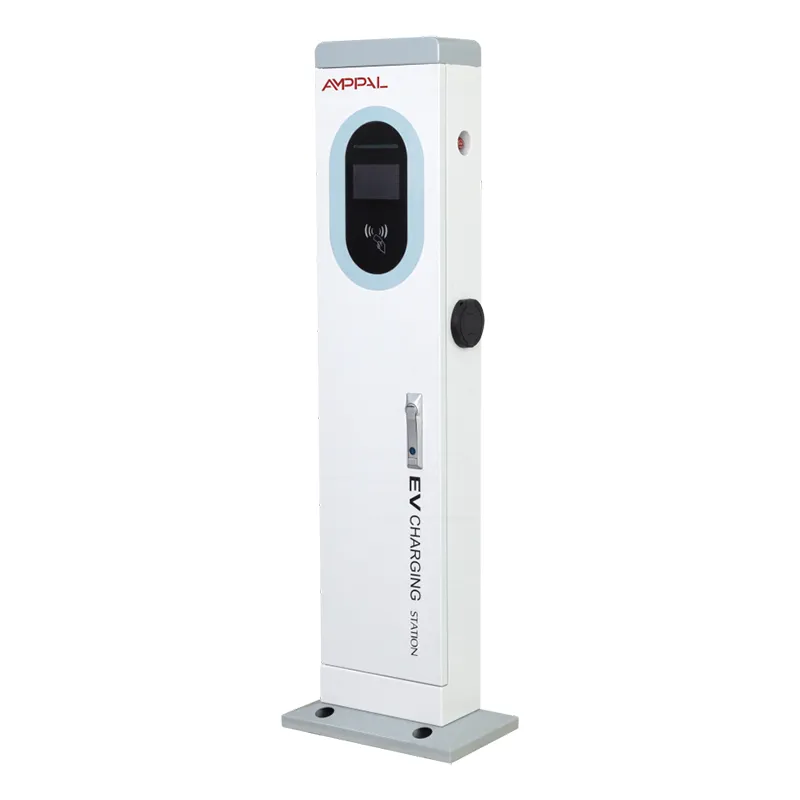

14 kW-ko Portu Bikoitzeko AC EV Kargatzeko Dorrea Aparkaleku komertzialetarako

Bi karga puntu oinarri bakarrean

Bi aparkalekuek kargatzeko zutabe bat parteka dezakete; erabaki bakarra da produktu honen istorio osoa. AF-AC-14kW 410 x 240 x 1400 mm-ko dorrea da, 7kW AC bi pistola, 5 hazbeteko koloretako ukipen-pantaila bat, ordainketa-terminal multzo bat eta sare-modulu bat bi aldeetan zerbitzatzen duena.

Pentsa ezazu bi horma-kutxa zutabe bakarrean kondentsatutako gisa, bikoiztutako zatiak kenduta. Oinarri bat, itxitura bat, IP54 gorputz bat, 220 VAC +/-% 20 elikadura bat - eta bi auto aldi berean kargatzen 7kW bakoitzean.

Gunearen jabeentzat badia bakoitzeko kostua zenbatzen dutenentzat, hor dorreak kalkulu-orria aldatzen du. Bigarren badia ia lehenengoa bezainbeste kostatzeari uzten dio. Bi bao, mantentze-kontratu bat, dokumentu multzo bat - zenbakiak bikoiztu egiten dira.

Badia bakoitzeko kostuaren argudioa

Oinarri bat biren ordez: hormigoizko kuskuin eta aingura-kit bakar batek bi badiak estaltzen ditu.

Sare-modulu bat, SIM bat, pantaila bat - bi kargagailu ezberdinetan bikoizten diren zatiak partekatzen dira hemen.

Instalazio-bisita bat - tripulazio bat eta kable bat zutaberantz doa, gutxi gorabehera bi unitateren guneko lanaren erdia.

Gure bezeroen aurrekontu-orrietan, badia bakoitzeko instalatutako kostu osoa normalean % 25-35 lur hartzen du 7 kW-ko bi kargagailuren azpitik.

OCPP sarrera-puntu bat: bi bao agertzen dira gailu bakarrean atzeko aldean, beraz, martxan jartzeak eta eguneroko monitorizazioak denbora gutxiago behar dute.

Ordezko pieza estandarizatuak: pantaila, pistola eta kontrol-taula berdinak erabiltzen dira gure dorre seriean, beraz ordezko kit batek hainbat gune estaltzen ditu.

Zehaztapen Teknikoak

Twin-Gun Dorre baterako gune onenak

Irteera orduaren inguruan bi gonbidatuen badia elkarrekin betetzen diren hotel eta estazio loteak.

Merkataritza-guneko azalera-loteak, sarreraren ondoan, parean dauden muturreko baoekin.

Langileentzako lekuak parekatzen dituzten lantokiko aparkalekuak, non bi autoak ordutegi berean iristen eta irteten dira.

Badiaren zabalera estua den eta bi postu bereizitako udal-luzeak ilara beteko lukete.

Apartamentu eta kondominio lursailak bi egoiliarren badia zerbitzatzen dituzte.

Nola bi pistolak dorre bat partekatzen dute

Bi pistolak 220 VAC +/-% 20 beretik elikatzen dira kontrol-unitate baten bidez. Bi auto aldi berean konektatzen direnean, pistola bakoitzak 7 kW-ra ematen du - 14 kW konbinatuta. Kotxe bakarra konektatzen denean, oraindik 7kW-ra iristen da; dorre honek ez du boterea pistola bakarrean kontzentratzen, eta ez dugu kontrakoa egiten.

5 hazbeteko pantailak bi saioak erakusten ditu, beraz, bao bakoitzak bere karga-egoera, ordainketa-fluxua eta ordainagiria jasotzen ditu. Bi pistolak gailu batean kokatzen direnez, txartel edo APP bidez ordaintzen duen gidari batek ez du jakin behar zein badian dagoen; saioa konektatu zuen pistolari jarraitzen zaio.

Bi baoek backendaren berri ematen dute OCPP 1.6 edo 2.0 konexio bakar baten bidez. Horrek esan nahi du gailuko sarrera bat, firmware eguneratze bat eta urruneko diagnostiko saio bat bi aparkalekuetarako. Bi dozena dorre dituen kudeatzaile batek bi dozena gailu ikusten ditu aginte-panelean, ez berrogeita zortzi.

Kalitate Ateak CE Marka aurreratu baino lehen

Dorreak CE marka du Behe ​​Tentsioaren eta EMC zuzentarauen aurka, fitxategia modelo-serie bakoitzeko gordeta.

IP54 laborategiko eta hirugarrenen saiakuntzek egiaztatu dute - hautsarekiko eta zipriztinak babesteko, kable-sarrera itxiekin.

96 orduko gatz-azaldura proba hauts-estalduran, gure kostaldeko esportazio programarako estandarra.

Pistola bikoitzeko karga proba - bi irteerak aldi berean potentzia nominalarekin funtzionatzen dute 14 kW-ko portaera konbinatua frogatzeko.

Tenperatura probak -20C eta +50C bitartean, pantailaren irakurgarritasuna barne abiarazte hotzean.

Ez dago dorre-ontzirik bere serie-zenbakitako proba-txostenik gabe. Landare mailako ziurtagiriak CCC, TUV, UL eta CB hartzen ditu.

Nola eraikitzen den Twin-Gun Dorrea

410 x 240 zutabe-profila laser bidez moztuta eta zulatuta dago gure lerroetan erosi beharrean.

TRUMPF prentsa-flegak zutabea osatzen dute; FANUC robotek josturak soldatzen dituzte.

Hauts estaldura aplikatzen da, loteen laginak gatz ihinztadura probara bidalita.

AC lineak kontrol-unitateari, kontaktoreari, pantailari eta bi pistolari egokitzen zaizkio beren zorroekin.

IP54 zigilatzea kableen sarreretan eta pantailaren bezela egiaztatzen da.

Dorre bakoitzak bi pistolaren aldibereko karga-proba bat egiten du, baita ordainketa- eta sare-probak ere.

QC-k serie-zenbakia, proben emaitzak eta CE dokumentuak erregistratzen ditu, ondoren liburuak bidaltzen ditu.

Epe estandarra 15-20 lanegunekoa da; edukiontzien erreserbak ekoizpena hasi baino lehen berresten dira.

Pistola bikoitzeko dorre bat edo bi kargagailu bakar?

7kW-ko bi kargagailu bereizi irabazten dute egoera batean: bi baoek urrun jartzen direnean, adibidez, askoren muturretan, partekatutako zutabe batera kablea exekutatzen denean bigarren unitate baten itxitura baino gehiago kostatuko litzateke.

Beste leku guztietan dorrea irabazten du dirua eta mantentze-lanetan. Bi kargagailuek bi oinarri, bi pantaila, bi sare modulu, bi SIM txartel eta bi instalazio bisita esan nahi dituzte. Dorre batek hori guztia ordezkatzen du bakoitzetik, eta horregatik badia bakoitzeko instalatutako kostua normalean laurdenetik heren bat jaisten da. Aurrezkia nahikoa da, gure banatzaileetako hainbatek kanoi biko dorreak lehenespenez aipatzen dituztelako bi bao ondoan dauden bakoitzean.

Nork ez luke erosi behar: gaur badia bat duten guneak eta bigarren badia aurreikusita ez - 7 kW-ko dorrea merkeagoa da; edo bi karga-guneak fisikoki bananduta egon behar duten loteak, metro batzuk baino gehiagoz. Erosi dorrea bi baoa elkarren ondoan esertzen direnean eta horrela geratuko da.

Zergatik inportatzaileek bigarren edukiontzia berrantolatzen duten

Fabrika-zuzeneko prezioak Zhejiang Anfu New Energy Technology Co., Ltd.-ren Yueqing-en - 2014an sortu zen, enpresa txiki erraldoi nazionala.

Bi bao estaltzen dituen SKU bat, inportatzailearen stocka eta instalatzailearen prestakuntza errazten dituena.

Ziurtagiri-fitxategiak (CE gehi CCC, TUV, UL eta CB) tokiko agintariei eta zerbitzu publikoei emateko prest.

2024rako 1.000.000 unitate baino gehiago 40 herrialde baino gehiagotan entregatuta, Malaysia, Turkia eta Golkoko banatzaileen eskaera errepikatuekin.

OEM eta ODM aukerak - kolore pertsonalizatua, logotipoa eta ordainketa marka, proiektu bakoitzeko MOQ eztabaidatuta.

1,4 metroko dorrea kalterik gabe bidaltzea

Kaxa bertikala da, pantailaren aurpegiaren eta bi zorroen inguruan eraikitako euskarriekin. Aingura-torlojuak, zulatzeko txantiloia eta muntatzeko hardwarea kaxa berean ibiltzen dira, beraz, instalatzaileak dena izango du lehen egunean.

1400 mm-ko kaxaren luzera edukiontzien plangintzarako funtsezko zifra da: kaxak lauak eta pilatuta daude, eta 20 oineko edukiontzi batek 60-80 dorre inguru ditu kaxaren dimentsioen arabera. Gure bidalketa mahaiak erreserba egin aurretik zenbatzen zehatza berresten du.

FOB Ningbo edo Shanghai aipatzen dugu lehenespenez; EXW eta CIF eskuragarri daude. Paperak faktura, ontziratze-zerrenda, karga-faktura eta CE ziurtagiriaren kopia biltzen ditu - 15-20 laneguneko epean prestatzen dira.

Erosleek jakin beharko lituzketen zerbitzu-baldintzak

2 urteko bermea bi pistolak, pantaila eta ordainketa modulua estaltzen dituena.

Ordezko arma-multzoak eta pantailak bidaltzeko bidalketa azkarrak dira: higadura ohikoenak diren bi elementuak.

Urruneko diagnostikoak 4G edo Ethernet bidez, firmware eguneratzeak backend bidez entregatuta.

Guneko langileentzako aholkuak: garbitu pantaila astero zapi lehor batekin eta egiaztatu bi zorroak kableak okertuta dauden.

Erabiltzailearen eskuliburua, instalazioaren marrazkia eta OCPP konfigurazio gida unitate guztiekin batera.

Dorre on bat hondatzen duten instalazio akatsak

Okerra: hornidura-kablea kanalizaziorik gabe lurperatzea eta bizirik irauteko itxaropena. Eskuinean: exekutatu kablea zutabe-oinarrira kanalizatuta, etorkizunean berriro bukatzeko zerbitzu-begizta batekin.

Okerra: kupoia begiz bota eta gero dorrea berdindu. Eskuinean: hornitutako txantiloiera bota eta egiaztatu maila hormigoia ezarri aurretik.

Okerra: bi kableak baoen arteko pasabidean zehar uztea. Eskuinean: bideratu pistola bakoitza bere badiarantz, gidariek ez dute beste aldeko kablearen gainean ibiltzeko.

Okerra: bulegoko WiFia bi badietara iristen dela suposatuz. Eskuinean: egiaztatu seinalea zutabearen posizioan isuri aurretik, edo jarri 4G SIM bat.

Okerra: lurreratze egiaztapena saltatu, dorreak sendoa dirudielako. Eskuinean: egiazta ezazu lur-jarraitasuna abian jartzen den bitartean.

Operadoreen istorioak bi badiako guneetatik

Atenaseko jabetza-kudeatzaile batek zortzi dorre jarri zituen bi apartamentu blokeetan 2024 amaieran, eta egoiliarrek zortzi baditarako lau arma bikoitzeko unitate partekatu zituzten. Sei hilabeteren buruan bere oharra: pistola-zorro bat berriro estutu behar zen, eta bizilagunek ez zuten beste ezertaz eztabaidatu - eta horrek, etxebizitza-taula baterako, arrakasta lasaia da.

Holandako aparkaleku-operadore batek dorrea zuzentzen du Utrechteko kanpoaldeko P+R lote batean - bi bao, zutabe bat, txartelaren ordainketa. Bere iruzkina: bigarren badia funtsean doako azpiegitura zen, arma gehigarria baino ez genuen ordaindu. Kexa txikia pantailaren posizioa da: ondo zutik, baldar kotxetik ikusi nahi baduzu.

Hotel-kateetarako 14 kW-ko dorreak erosten dituen turkiar banatzaile batek esan zuen dorreak bere badiako instalazio-denbora bi egunetik batera murriztu zuela. Bere kexa: hornitutako txantiloiak maila asko suposatzen du, eta bere bi guneek mailaketa doikuntza txikiak behar zituzten lehenik.

Pistola bikoitza kargatzeari buruzko galderak

G: Bi auto aldi berean kargatzen badira, zein abiadura hartzen du bakoitzak?

E: Pistola bakoitzak 7 kW-ra arte ematen du aldi berean, 14 kW konbinatuta - batak ez besteak ez du bestea gosez hiltzen.

G: Pistola batek 14 kW guztiak eman ditzake?

E: Ez. Pistola bakoitzaren sabaia 7 kW-koa da, beraz, auto bakar batek 7 kW-raino kargatzen du oraindik; aukeratu 22kW edo 44kW-ko dorrea ibilgailu bakoitzeko gehiago behar baduzu.

G: Zenbat aparkaleku balio ditu dorre batek?

A: Bi, bat pistola bakoitzeko, hobe ondoan - pistola bakoitzaren kablea bere badian iristen da.

G: Dorreak bi potentzia-zirkuitu bereizi behar al ditu?

A: Ez - 220VAC +/-% 20ko jario batek bi pistolak zerbitzatzen ditu barne kontrol unitatearen bidez.

G: 14kW nahikoa al da EV moderno baterako?

A: Bai. Kotxe bakoitzeko 7kW-k orduko 45 km-ko autonomia gehitzen du, beraz, gaueko saioak bidaiarientzako ibilgailu elektriko gehienentzako bateria osoa estaltzen du.

G: Zer balio du badia bakoitzeko bi kargagailu bakarren aldean?

E: Gune tipikoetan badia bakoitzeko instalatutako kostua % 25-35 txikiagoa da, batez ere oinarria, sare-modulua eta instalazio-bisita partekatzeagatik.

G: Kudeatu al ditzaket bi pistola independentean backend-ean?

E: Bai - pistola bakoitza OCPP konektore bat da gailu batean, beraz, badia bakoitzeko prezioa, programazioa eta txostena egin ditzakezu.

G: Zein da epea?

A: 15-20 lanegun, Ningbo edo Shanghaitik bidalitako dokumentu-pakete osoa eta CE ziurtagiria.
