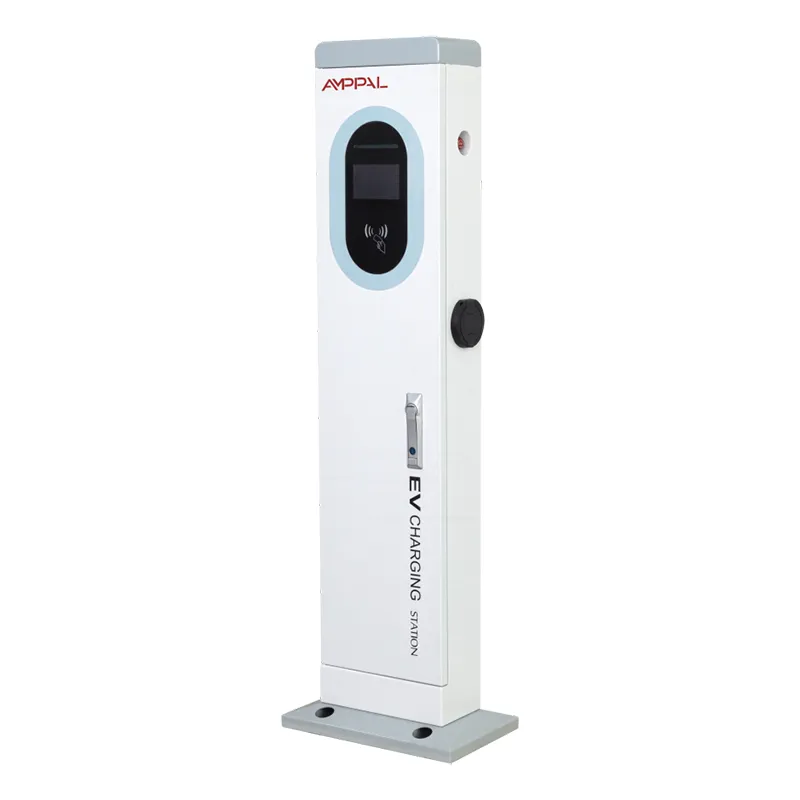

7kW Pedestal AC EV Kargatzeko Geltokia Bizitegi-Komunitateentzako dorrea

Horma aukera bat ez denean

Aparkaleku irekiek gutxitan dute horma bat behar duzun tokian. Hutsune hori produktu hau eraiki zen zehazki. AF-AC-7kW kargatzeko dorrea autonomoa da: 410 x 240 x 1400 mm-ko altzairuzko zutabea, 7kW AC kargatzeko puntu bat, 5 hazbeteko koloretako ukipen-pantaila eta ordainketa eta sareko hardwarea gorputz itxi bakarrean.

Instalazioa oinarri bat da, ez eraikuntza proiektu bat. Lotu oinarri-plaka hormigoizko kuskuin batera bidaltzen ditugun aingura-kitarekin eta zulatzeko txantiloiarekin, elikatu dorrea 220 VAC +/-% 20, konektatu Ethernet edo 4G SIM bat egokitu. Ez zulatzeko fatxadarik, ez eztabaidatzeko lurjabearen hormarik - hormigoia isurtzeko baimena duzu lurra soilik.

Beren aparkalekuaren jabe diren hotelentzat, azalera-luzeak dituzten merkataritza-guneentzat edo kaleko badiak gehitzen dituzten udalerrientzat, askatasun horrek erabakitzen du sarritan kobratzea hiruhileko honetan edo datorren urtean agertuko den. Horma-kutxek kargatzeko arazoa konpontzen dute. Dorreek gunearen arazoa konpontzen dute lehenik.

Zergatik hautatzen dute erosleek zutoina horma-kutxaren gainean

Gunearen askatasuna: jarri dorrea ilara erdian, amaierako badian edo zuhaitzen artean, autoek aparkatzen duten lekuan, horma bat dagoen tokian egon beharrean.

Zutik-altueraren ergonomia: 1400 mm-rekin pantaila begien maila naturalean kokatzen da, beraz, gidariek kolpatu, ordaindu eta deskonektatu egiten dute makurtu edo okupatu gabe.

Kablea maneiatzeko erraza - pistola gerriaren altueran zintzilikatzen da zorro baten gainean, nabarmen erosoagoa gidari eta bidalketa mezularientzat horma baxuko entxufe bat baino.

Itxitura itxi bat - elektronika guztiak IP54 dorrearen gorputzaren barruan bizi dira, beraz, ez da banaketa-kutxa bereizirik behar ohiko guneetan.

Orubetik ikusten da - dorre batek 50 metrotik aurrera kargatzen duela dio; horma-kutxa bat aparkatuta dauden furgoneten atzean desagertzen da eta kosta egiten zaizu bezeroei.

Zurekin hazten den aztarna - serie honetako dorre guztiek 410 x 240 oinarri bera partekatzen dute; beraz, gero pistola bikoitzeko modelo batera pasatzeak pad bera berrerabili ahal izango du.

Zehaztapen Teknikoak

Non zutoin independente batek bere mantentzea irabazten duen

Azalera irekiko hotel eta estazioko aparkalekuak, badietatik gertu eraikinen fatxadarik gabe.

Inguruko eraikinetan zulatzea baimenduta dagoen kaleko eta lursail publikoko udal baoak.

Lantokiko aparkalekuak alokairuan dauden lursailetan - maizterrak ezin ditu hormak ukitu, baina pad bat bota dezake.

Jatetxe eta txikizkako azalera eraikinetik urrun dauden bao sakabanatuak.

Eraikina amaitu aurretik kargatzea bizi behar den eraikuntza berriko guneak.

Dorrea nola funtzionatzen duen tokian

Zure 220 VAC +/-% 20 horniduratik dorrera isurtzen da, kontrol-unitatetik, pistolatik ibilgailu batera 7kW-ra arte; orduko 45 km-ko distantzia gutxi gorabehera tamaina ertaineko EV batentzat, eta gau osoko karga kargatzen du Europako ia edozein autok.

Dorreak operadorearen backend-aren berri ematen dio Ethernet, 4G edo WiFi bidez OCPP 1.6 edo 2.0 erabiliz. 5 hazbeteko pantailak gidaria entxufatu, autentifikatu, kargatu eta ordaintzen du; saioko datuak denbora errealean iristen dira hodeira.

Zerbitzua urrunekoa da gehienbat. Saio batek huts egiten duenean, backend-ak erregistratzen du eta dorrearen diagnostikoak irakurtzen ditugu sarean, gune bisita bat behar den erabaki aurretik.

CE Markak benetan hartu zuena

CE marka EBko tentsio baxuko eta EMC zuzentarauen arabera, inportatzaileentzako eta aduanako izapideak artxiboan gordetako probaren dokumentazioa.

IP54 gure laborategian eta hirugarrenen proba-etxe batek egiaztatua - hautsetik babestuta eta zipriztinak babestuta daude angelu guztietatik.

96 orduko gatz-azterketa proba hautsez estalitako itxituran, kostaldeko aparkalekuetarako neurria.

Proba funtzional osoa -20C eta +50C bitarteko mailan diseinua izoztu aurretik.

Ekoizpen-unitate bakoitzak karga-proba bat gehi ordainketa-terminal bat eta sareko esku-emate-proba bat egiten du paketatu aurretik, ez ausazko lagin bat.

CE oinarrizko lerroa da; fabrikak beste esportazio programetarako CCC, TUV, UL eta CB markak ere baditu.

Bobinatik dorrera: Zortzi urrats gure fabrikan

Altzairuzko xafla laser bidez moztuta eta CNC bidez zulatuta dago 410 x 240 profilarekin gure txapa-dendan.

TRUMPF prentsa-flegak zutabea tolesten du eta FANUC robotek josturak soldatzen dituzte.

Gorputza hautsez estalita dago; lote bakoitzeko laginak gatz-azterketa proban sartzen dira.

AC muntaketa katea kontrol-moduluari, kontaktoreari, 5 hazbeteko pantailari eta kargatzeko pistolari egokitzen zaio.

Zigilatzea IP54 eskakizunaren arabera egiaztatzen da, kableen sarrerak eta pantailaren bezela barne.

Dorre bakoitzak proba funtzional bat egiten du karga erresistente batekin, ondoren ordainketa eta sarearen proba bat.

QC-k serie-zenbakia, proba-txostena eta CE dokumentuak sinatzen ditu, eta unitatea bidaltzeko erreserbatuta dago.

Epe estandarra 15-20 lanegunekoa da eskaera berresten denetik; premiazko aginduak bide azkarrera doaz akordio bidez.

Zutoina edo horma-kutxa? Konparazio zintzoa

Dagoeneko horma sendo bat autoak aparkatzen diren lekuan kokatuta badago, erosi horma-kutxa. Gutxiago kostatzen da (zimendurik gabe, altzairu gutxiago, instalazio azkarragoa) eta horiek ere saltzen ditugu. Aukeratu egitateak, ez ohitura.

Dorrearen aparteko kostuak hiru gauza erosten ditu: lekua aukeratzeko eskubidea bat heredatu beharrean, zutik-altuerako ergonomia belauneko altuera duen horma-harreman batek ezin du parekatu, eta kargatzeko horma bati loturiko kaxa batek baino hobeto jasaten duen trafiko askori eusten dion gorputz zigilatu bat.

Nork ez luke erosi behar: hormigoia bota ezin duten maizterrak, aste gutxi batzuetan kobratu behar duten guneak edo auto bakarreko entxufe arruntetik gauetik ondo kobratzen duten erosleak. Haientzat dorrea behar ez duten altzairua da.

AMPPALek ekartzen duena Bersaltzaile batek ezin duena

Fabrika zuzenean Zhejiang Anfu New Energy Technology Co., Ltd.-ren Yueqing - Txinako hiriburu elektrikoa - 2014an sortua.

260 langile baino gehiago eta AC eta DC muntaketa-lerro bereizi dituen enpresa txiki erraldoi nazionala.

1.000.000 unitate baino gehiago entregatu dira 2024rako, 40+ herrialdetara esportatu dira EAEko eta Alemaniako Malaysia eta Mexikora.

FANUC eta TRUMPF-en lerro automatizatuak, eta barneko CNC puntzonaketa, tolestura eta laser bidezko ebaketa.

OEM eta ODM ongietorria - kolore pertsonalizatuak, logotipoak, ordainketa-marka eta ontziratzea, proiektu bakoitzeko MOQ eztabaidatuta.

Enbalatzeko, Ontziak eta Merkataritza Baldintzak

Dorre bakoitza 1400 mm-ko altueraren neurriko egurrezko kaxa bertikal batean bidaltzen da, pantailaren eta bezelaren inguruan barneko euskarriekin. Aingura-torlojuak, zulatzeko txantiloiak eta muntatzeko hardwareak kaxa beraren barruan ibiltzen dira, beraz, ez da ezer itxaron gunean bigarren bidalketa baterako.

1400 mm-ko luzerak edukiontzien planifikazioa aldatzen du horma-kutxekin alderatuta: kaxak lau eta pilatzen dira, eta 20 oineko edukiontzi batek normalean 60-80 dorre hartzen ditu kaxaren dimentsioen arabera; kaxa bakoitzeko salgaiak aipatzen ditugu.

FOB Ningbo edo Shanghai aipatzen ditugu estandar gisa, EXW eta CIF eskuragarri daudela eskatuz gero. Dokumentuetan faktura komertziala, ontziratze-zerrenda, karga-agiria eta CE ziurtagiriaren kopia daude.

Bermea eta laguntza entregatu ondoren

2 urteko bermea dorrean, pantailan eta ordainketa-moduluan, materialen eta eskulanen akatsak estaliz.

Ordezko piezak (pantailak, pistolak, kontrol-taulak) stockean gordetzen dira eta eskaeran bidaltzen dira.

Urruneko diagnostikoak 4G edo Ethernet bidez; software eta konfigurazio akats gehienak gune bisitatu gabe konpontzen dira.

Mantentze-aholkuak: ikuskatu pistola eta zorroa hiru hilean behin, eta berriro estutu aingura-torlojuak urtean behin.

Dokumentazio osoa - erabiltzailearen eskuliburua, instalazioaren marrazkia eta OCPP konfigurazio gida - unitate bakoitzarekin batera bidaltzen da.

Errepikatuta ikusten ditugun bost instalazio akats

Okerra: oinarria zuzen asfaltoan lotu. Eskuinean: hormigoizko kutxa bat bota hormigoizko txantiloia erabiliz eta utzi guztiz ontzen dorrea kargatu aurretik.

Gaizki: saioen artean pistola lurrean etzanda utzi. Eskuinean: itzuli zorrora aldi bakoitzean - konektorea lehen janzten den pieza da.

Okerra: fidatu WiFi-n bakarrik urruneko lote batean. Eskuinean: egokitu 4G SIM bat, ordainketak funtzionatzen jarraitzeko bulegoko bideratzailea jaisten denean.

Gaizki: jarri dorrea atzeraka doan kamioi bat bertara irits daitekeen lekuan. Eskuinean: kokatu badiaren muturrean edo gehitu bolardo bat.

Okerra: ahaztu urteko momentu-kontrola. Eskuinean: estutu berriro aingura-torlojuak 12 hilabetez behin eta berriro zigilatu oinarri-plaka ur-markak ikusten badituzu.

Zer esaten duten guneko operadoreek urte baten ondoren

Split-eko (Kroazia) hotel-jabe batek hiru dorre jarri zituen bere patio irekian 2024ko udaberrian. Horiek aukeratu zituen eraikinak badietatik gertu fatxada erabilgarririk ez duelako. Bere kexua eguerdian pantailaren distira da - distiraren aurkako film batek konpondu zuen - baina ez du hardware akatsik jakinarazi gonbidatuen erabilera handia izan duten bi udan.

Kuala Lumpur-eko banatzaile batek hamar unitate saldu zizkion txikizkako talde baten azalera-loteei. Instalatzaileak zulaketa txantiloia goraipatu zuen - bere taldeak goiz batean amaitu zuen zimendu bakoitza. Kexa txikia: pistolaren kablea motz geratzen da SUV batzuentzat badia luze baten amaieran.

EAEko udalerri batek hamabi dorre zuzentzen ditu kale alboko padetan. 14 hilabete igaro ondoren, mantentze-erregistroak ukipen-pantailaren ordezko bat erakusten du eta kito. Oraindik euri-sasoi bakoitzean oinarri-plaka berriro zigilatzen dute, hala ere betetzen duten tramitea.

Lehen aldiz dorre erosleek egiten dituzten galderak

G: Dorre honek EV bakoitza kargatuko al du?

E: Europan 2 motako entxufe batekin saltzen diren EV bakoitzak bertatik kargatuko du; autoaren barneko kargagailuak erabakitzen du abiadura zehatza, dorrearen 7 kW-ko sabaira arte.

G: Zein oinarri behar ditu?

A: Unitatearekin batera bidaltzen dugun zulaketa txantiloiari hormigoizko pad bat isuri; pad tipikoak 500 x 500 mm ingurukoak dira, eta aingura-torlojuak kutxan datoz.

G: Hormako kutxa merkeagoa al da?

E: Bai, gutxi gorabehera % 20-30 merkeago horma ona dagoen tokian erostea eta instalatzea - ​​dorrearen prezioak zutabea, oinarri-kitaldia eta lekua aukeratzeko askatasuna ordaintzen ditu.

G: Pantailak bizirik iraun dezake eguzki-argia zuzenean?

E: Egun argian irakur daiteke, nahiz eta eguerdiko distira gogorra entzuten dugun kexa bakarra; distiraren aurkako filma konponketa merkea da.

G: IP54 nahikoa al da kanpoan erabiltzeko?

A: Bai euri eta zipriztinak egiteko - IP54-k hautsa eta ur-ihinztatzea blokeatzen ditu. Erabat urperatutako guneek kalifikazio handiagoa beharko lukete, ia aparkalekurik behar ez duena.

G: Zein herrialdek onartzen dute CE marka?

E: EBko eta EEEko herrialde guztiak, eta CE sarrera-ziurtagiri gisa onartzen duten beste asko; fabrikak CCC, TUV, UL eta CB ere baditu beste merkatu batzuetarako.

G: Berritu al dezaket 7 kW-ko dorre hau geroago?

E: 410 x 240 oinarria serie osoan partekatzen da, beraz, gune bat pad bereko arma bikoitzeko dorre batera joan daiteke - 7 kW-ko unitatea bera ez da eremuan berritu.

G: Zenbat denbora igarotzen da eskaeratik entregara?

A: 15-20 lanegun estandar gisa, Ningbo edo Shanghaitik bidalketa, dokumentu-pakete osoa CE ziurtagiria barne.
