14kW AC EV kargagailua hotel eta bulego eraikinetarako

Zer aldatzen den 150 mm-ko dorrea zure webgunean

Hartu Europako kale batean ikusi duzun AC kargatzeko idulkia eta 240 mm inguruko sakonera izan ohi du. Hau 150 mm-koa da. 90 mm hori hutsala dirudi bi aparkalekuen artean egon arte eta korridorea garbi mantentzen saiatzen zaren arte.

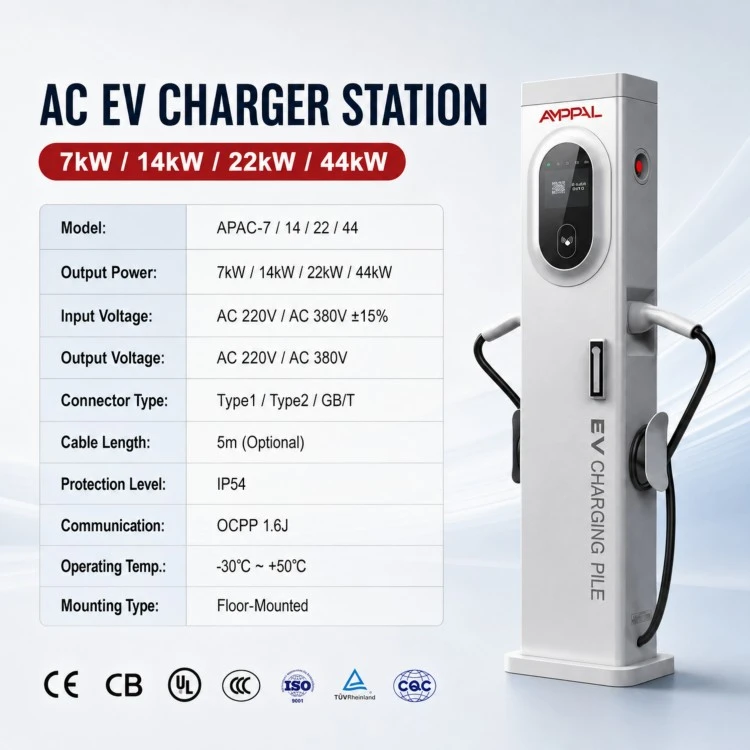

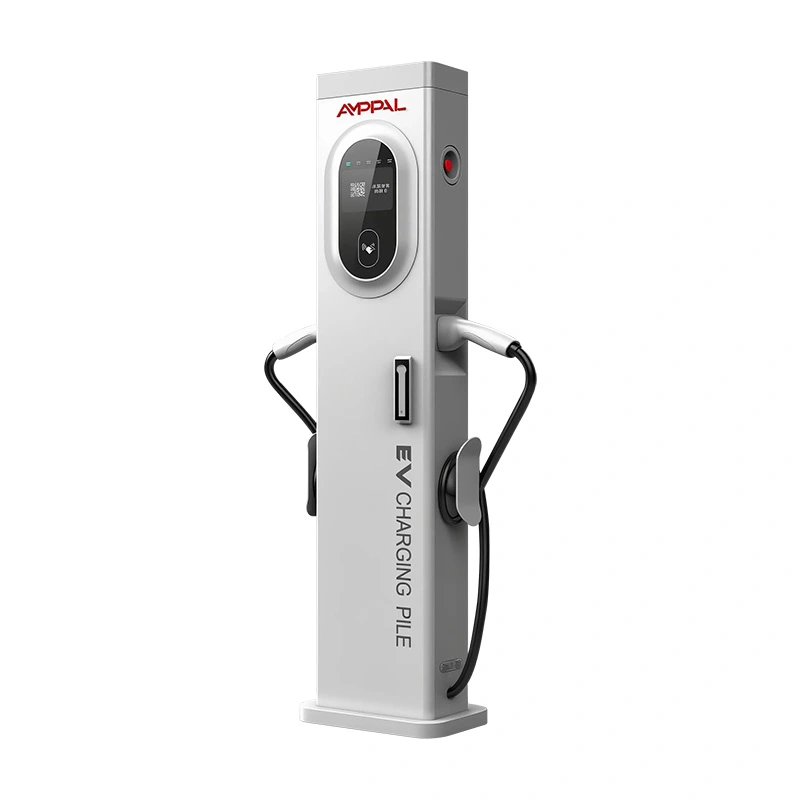

Hotel eta bulego eraikinetarako 14 kW AC EV kargagailua (AF-AC-014-Y-A-0-4-JA-P) 300 x 150 x 1400 mm-ko zutabea da, 2 motako bi pistola daramatza, 16A+16A baloratua 380 VAC-ko elikadura trifasiko batean, goiko 5-ko ukipen-pantaila batekin. Gutunazala arazo bat konpontzeko dago: nora doa kargagailu bat hormarik eta uharte zabalik erabilgarri ez dagoenean?

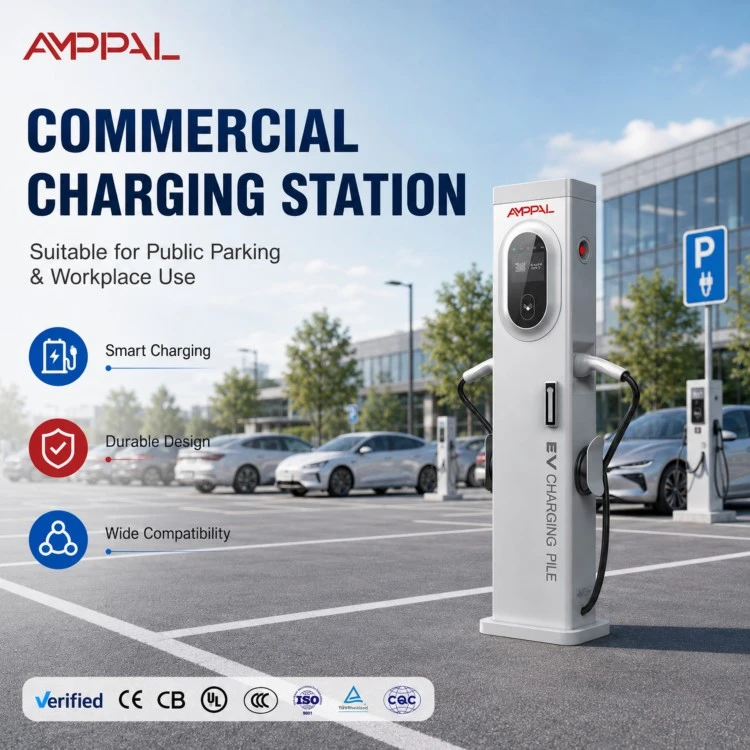

Operadoreek sarrerako bi baoen arteko zerrendan erabiltzen dute, espaloien ertzetan, armairu zabalago batek onarpena huts egingo lukeen, eta zutabeek ordezko metro bakoitza jaten duten garajeen barruan. Kargatzea bera AC estandarra da; aztarna da ezaugarria.

Zutabe baten bost ordainsari lodiaren erdia

150 mm-ko sakonerak 240 mm-ko idulki batek blokeatuko lituzkeen gurpil-aulkiko ibilbideak eta ateen kulunkak garbitzen ditu; hau da gune inkesta bat gainditzen den ala ez erabakitzen duen dimentsioa.

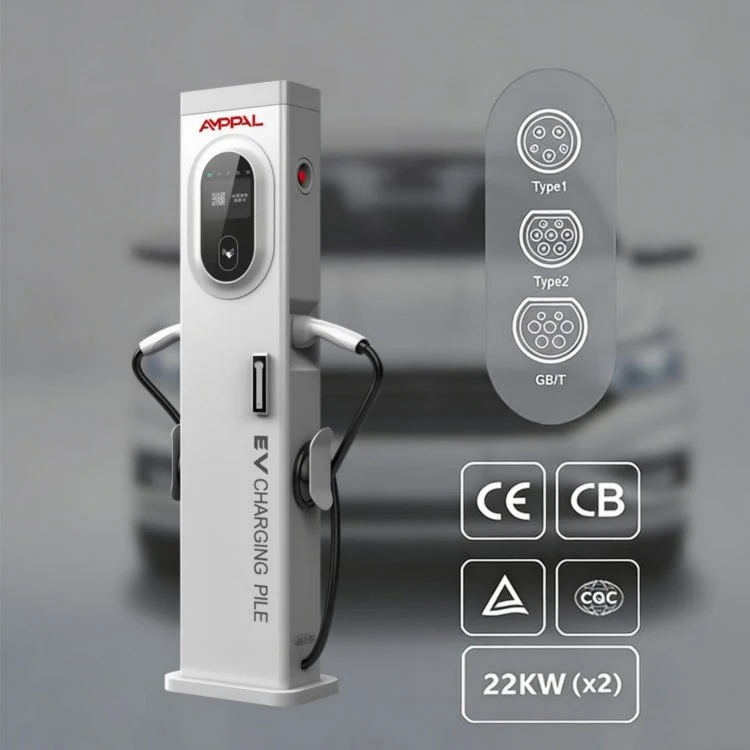

2 motako bi entxufek (16A+16A) bi autok elikadura-puntu batetik kargatzeko aukera ematen dute, gutxi gorabehera pistola bakarreko zutoin baten abiadura bikoiztuz.

Dorreak 1400 mm-ko altuera du 5 hazbeteko pantailarekin begien mailan dagoen eremu jendetsu batean.

IP54 babesak eta -20 °C eta +50 °C arteko lan-esparruak kaleko eguraldia estaltzen dute aterpe edo konoirik gabe.

OCPP 1.6J Ethernet, 4G eta WiFi-rekin lehendik dagoen back office batean sartzen da software berririk gabe.

Unitate bakoitzak CE ziurtagiria du eta 2 urteko fabrikako bermea du, 15-20 laneguneko epearekin gure Zhejiang lantegitik.

Zehaztapen Teknikoak

Zentimetro bakoitza fakturatzen den guneak

240 mm-ko armairu baterako espaloia estuegia den Europako herri zaharretako kaleko badiak; 150 mm-ko dorreak zinta-lerroa besarkatzen du.

Buruz buruko aparkalekuak: partekatutako zerrendako dorre batek kontrako bi ilara balio ditu.

Solairu anitzeko aparkalekuak arrapala bira estuekin; profilak ikusmen-lerroak irekita mantentzen ditu gidarientzat eta kamerentzat.

Paisajistak sarrera ondoan dagoen idulki handi bati uko egiten dion hotel eta bulegoen atariak.

Aldi baterako gertaeren guneak: M12 aingura-oinarri bat, bi pistola eta 380 V-ko jarioa egun batean martxan jarri daitezke.

Kontzesionarioen atariak, erakusleihoko aparkalekuari uko egin gabe, demo elektrikoak gauez kargatzen dituztenak.

Dorreak zutabe bakarretik bi ibilgailuri zerbitzatzen dituen

380VAC +/-% 15eko elikadura trifasikoa oinarri-plakaren bidez sartzen da eta zutabearen barruko DIN-errailaren sekzio batean lurreratzen da, non estazioak bi entxufeetara banatzen baitu. Pistola bakoitza fase bakoitzeko 16A baloratzen da; firmware-ak 14 kW-ko plakan murrizten du guztizko irteera eta bi autoen artean partekatzen du.

Lehen kotxea konektatu eta aurrekontu osoa ateratzen du. Hasi bigarren saio bat eta dorreak bi entxufeen arteko korrontea orekatzen du lehenengoa eten gabe; pantailak saio bakoitzaren kW eta kWh erakusten ditu denbora errealean.

Ukipen-pantailak plug-and-karga-fluxua exekutatzen du, eta OCPP 1.6J-k transakzio-erregistro guztiak zure zerbitzarira eramaten ditu Ethernet, 4G edo WiFi bidez. Sarea jaisten bada, saioak aurrera egiten du eta geroago kargatzen du erregistroak.

Ziurtagiria eta horren atzean dauden probak

Behe Tentsioaren eta EMC zuzentarauen arabera CE betetzea, produkzio-lote bakoitza bidali baino lehen egiaztatuta.

Unitateen % 100ek hi-pot dielektriko probak eta lurraren jarraitutasunaren egiaztapenak gainditzen dituzte azken linean.

-30 °C-tik +70 °C arteko ziklo termikoa IEC 60068 arauaren arabera lagindako unitateetan, gehi 96 orduko gatz-azterketa proba kostaldeko instalazioetarako.

48 orduko etengabeko karga osoko erretzea korrontearen, tenperaturaren eta komunikazioaren egonkortasunaren zuzeneko jarraipenarekin.

Osagaiak RoHS eta REACH betetzen ditu, eta fabrikak ISO 9001:2015 kalitatea kudeatzeko sistema du.

Sarrerako ikuskapenak konektore sorta guztiak hartzen ditu; 2 motako entxufe soltea da AC dorreetan ikusten dugun eremu-hutsik ohikoena.

Altzairu lautik 1,4 metroko zutabe batera: zortzi urrats

Laser ebaketa: xaflak CNC laserretan mozten dira dorrearen profil zehatzera, tolerantzia 0,1 mm-koa izanik.

Tolestura eta konformazioa: CNC prentsa-balazta batek zutabe-oskola tolesten du eta puntuko soldadurek jostura blokeatzen dute.

FANUC besoen soldadura robotikoa oinarrizko euskarria eta kablea sartzeko guruina elkartzen ditu, gure DC linean erabiltzen den prozesu bera.

Gainazalaren tratamendua: hiru faseko garbiketa eta akabera lerro batek oskola babesten du muntatu aurretik.

Aurre-muntatzea: DIN erraila, kontaktoreak, hondar-korronte gailua eta neurketa-modulua zehaztapenen arabera egokituta daude.

Elektronika: pantaila, komunikazio-plaka eta potentzia-plaka muntatu eta konektatuta daude.

Firmwarearen karga eta OCPPren adostasuna egiaztatzea: unitate bakoitza probako zerbitzari batekin erregistratu eta parekatzen da boxeoa hasi aurretik.

Azken QC eta paketatzea: hi-pot proba, ikus-ikuskapena eta kartoizko paketatzea lerroa ixten dute; eskaera estandarrak 15-20 lanegunetan irteten dira.

14kW egokia al da zure aztarnarako?

14 kW-ko dorreak muga fisikoa den lekuetan mantentzea lortzen du. Zure gunea zabal-zabala bada, hormigoizko uharte bat idulki estandar baterako prest dagoena, erosi 240 mm-ko armairu merkeagoa; profil argalak ez dizu ezer erosten.

Autoak zortzi ordu edo gehiago egoten direnean ere tresna okerra da. Gaueko flotako aparkalekua 3,5-7 kW-ko horma-kutxek hobeto hornitzen dute prezioaren zati batean, 14 kW-ek soilik itzultzen baitute ibilgailuak egunean zehar bizikletaz sartu eta irteten direnean.

Aukeratu zentimetroak zenbatu ditzakezunean: erdiko zerrenda estu bat, atzerakada-arau zorrotza duen bazterbideko ilara bat edo armairu zabalago batek aparkaleku bat kostatuko lukeen garaje bat. Gutxi gorabehera 7 kW-ko bi auto zure egonaldi-denbora bat badatoz, hau da entregatzeko modurik eraginkorrena.

AMPPAL vs 240 mm-ko idulki estandarra

Aztarna: 150 mm-ko 240 mm inguruko sakonerak esan nahi du dorreak idulkia baztertzen duten gune inkestak gainditzen dituela.

Jario bat, bi kotxe: zirkuitu trifasiko bakar batek bi pistolak zerbitzatzen ditu, bi instalazio bereizi beharrean.

Proba froga: CE, % 100 hi-pot, 96 orduko gatz spray eta 48 orduko erretzea lote bakoitzeko dokumentatzen dira, ez liburuxka batean soilik erreklamatzen.

Erosteko baldintzak: MOQ 1 unitateko modelo estandarrak, 15-20 lanegunetako epea, 2 urteko bermea, ordezko piezak DHL/FedEx bidez.

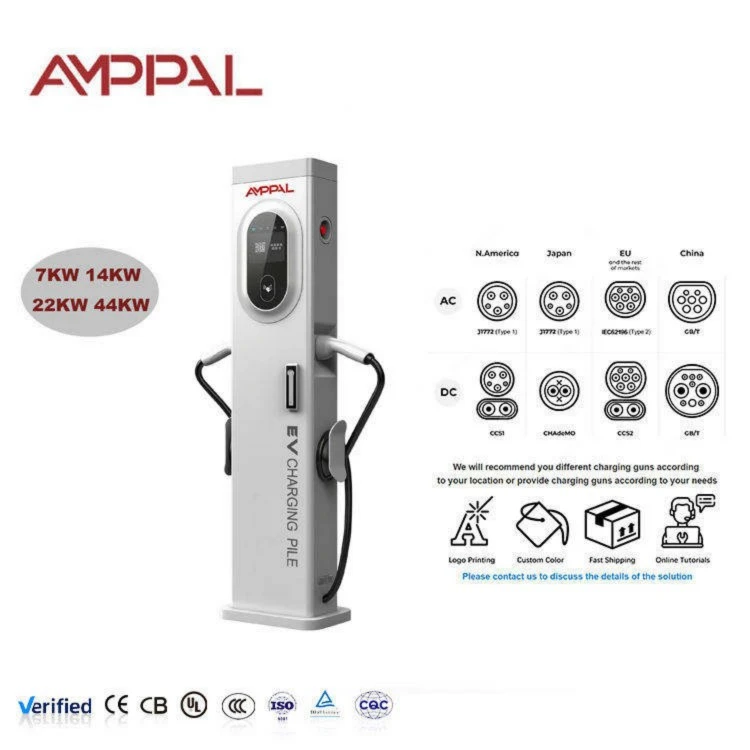

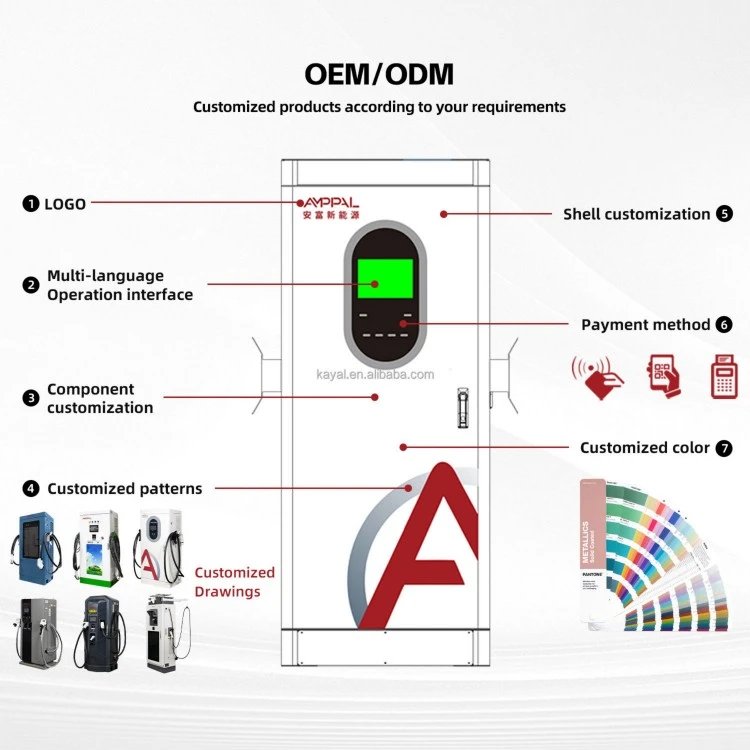

Pertsonalizazioa: logotipoa, hasierako pantaila eta kableen marka alda daitezke; esportazio-programak 40+ herrialdetara bidali ditugu, besteak beste, EAE, Saudi Arabia, Kazakhstan, Alemania eta Mexiko.

Paketatzea eta bidalketa: Zutabeak gunera iristea

Dorre bakoitzak 350 x 220 x 1460 mm inguruko esportazio-kartoi batean guztiz muntatuta bidaltzen du aparrezko izkina-blokeekin; pisu gordina 45 kg ingurukoa da aingura-kit eta kable-guruinak barne.

Kartoiak palet bakoitzeko lau doaz, ertz babesleekin bilduta; 40 oineko edukiontzi batek paletizatutako 60 dorre inguru ditu, edo solairuan kargatutako 80 bat.

Baldintza estandarrak FOB Ningbo edo Shanghai edo EXW planta dira. Bidalketa bakoitzak faktura komertziala, ontziratze-zerrenda, karga-faktura, jatorri-ziurtagiria eta CE adostasun-adierazpena barne hartzen ditu; Rotterdam edo Jebel Alirako itsas merkantzien garraioa 30-40 egun irauten du normalean.

Zure instalazioaren kronograma errespetatzen duen euskarria

Fabrikazio-akatsen 2 urteko bermea, bidalketatik zenbatzen hasita, martxan jarri baino, instalatzaileek esaten digutenez, erreklamazioak errazten ditu.

24 orduko erantzuna txartel teknikoetan, bideo-diagnostikoekin, zure elektrizista egunean bertan konpondu ahal izateko.

DHL/FedEx-ek ordezko piezak gure biltegi zentraletik; azkar mugitzen diren elementuak, hala nola ukipen-pantailak eta kable-guruinak, 2 laneguneko epean irteten dira.

Paper-lehen RMA: bidali argazkiak eta unitatearen seriea, eta ordezkatzea edo konpontzea erabakiko dugu ezer itzuli aurretik.

Gune anitzeko inplementazioetarako, mantentze-kit bat iradokitzen dugu zure stockean dauden 20 dorre bakoitzeko, beraz, eremu-trukeak ez dira aduanetan itxaron.

Lekuko manipulazioa: okerra vs zuzena

Okerra: dorrea muntatzea kablea zirkulazio-pasillorantz doan. Eskuinean: orientatu zutabea, bi kableak gidatzeko erreitik urrun atera daitezen.

Okerra: dorrea neurri txikiko zirkuitu batetik elikatzea AC soilik delako. Eskuinean: tamaina bi pistolaren jarioa batera; 6mm2-ko eroale dituen 32A etengailu trifasikoa abiapuntu segurua da, gero tokiko kodearen aurka egiaztatu.

Gaizki: Ethernet kablea korronte-kablearen kanal berean exekutatu. Eskuinean: hodi bereiziak, gutxienez 30 cm-ko distantziara, sarearen esteka interferentziatik babesteko.

Okerra: ukipen-pantaila pegatinak edo seinaleztapena erabiliz. Eskuinean: eduki pantailaren aurpegia garbi; 5 hazbeteko pantaila operadorearen tokiko interfaze bakarra da.

Okerra: bermeak bandalismoa estaltzen duela suposatuz. Eskuinean: jakinarazi kalteak argazkiekin eta serie-zenbakiarekin berehala; 2 urteko bermeak fabrikazio akatsak estaltzen ditu, beraz, zenbat eta azkarrago dokumentatu, orduan eta azkarrago jarduten dugu.

Gune-kudeatzaileek denboraldi baten ondoren jakinarazi dutena

Dubai-ko aparkaleku-operadore batek dorre horietako 12 kale-bazterreko errenkadan zehar gidatu zituen udalerriak estuegitzat jotako pedestal estandarretarako. 45 °C-ko udan zortzi hilabeteren ondoren, ukipen-pantaila batek keinu bat garatu zuen, eta astebeteko epean bermepean ordezkatu genuen. Bere laburpena: zutabea mehea da, baina ez da okertu, dabildu edo gehiegi berotu.

Alemaniako hotel talde batek dorrean estandarizatu zuen patioko aparkalekuak, arkitektoak kabinete zabalago bat baztertu ostean. Haien kexa bakarra: 4G antena patio barruko barra bakar batera jaisten da, beraz, orain WiFi/Ethernet bertsioa eskatu eta eraikinaren etengailura kableatzen dute.

Saudiko kontratista batek 20ko lehen lote bat erosi zuen erabilera mistoko garapen baterako. Aingura-instalazioak bere elektrizistak dorre bakoitzeko bi ordu behar zituzten lehen egunean eta ordubete baino gutxiago zulaketa txantiloia ikusi eta gero; ordutik beste hiru sorta eskatu dituzte.

Maiz egiten diren galderak

G: Bi auto kargatu al daitezke aldi berean 14 kW-ko dorrean?

E: Bai, bi entxufeak bizi dira eta geltokiak 14 kW-ko aurrekontua elkarbanatzen du bien artean; auto bakar batek bakarrik lortzen du aurrekontu osoa.

G: Zein tarte behar du dorreak zinta edo horma batetik?

A: Mantendu 600 mm inguru lan-espazioa entxufeen aurrean; gutxi gorabehera 200 mm alboetan nahikoa da kablearen begiztetarako.

G: Dorre argalak hormigoizko oinarria behar al du?

A: M12 aingura-oinarri bat 300 x 300 mm-ko hormigoizko pad batean estandarra da; asfaltoan gainazaleko euskarri bat hornitzen dugu.

G: Zein konektorerekin bidaltzen da geltokia?

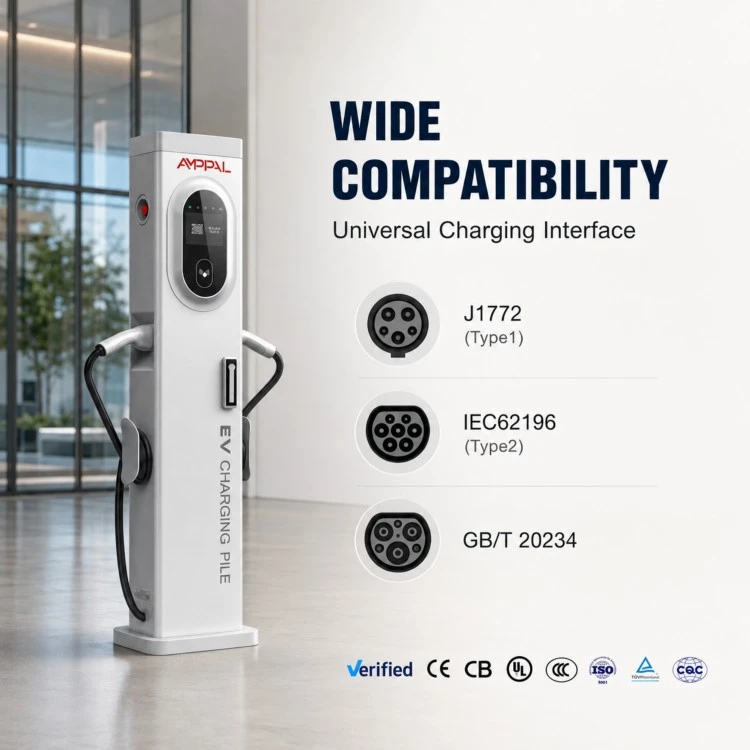

A: 2 motako bi entxufe estandar gisa 4,5 m-ko kableekin; AC modelo honek ez du CCS eskaintzen.

G: Dorrea energia monofasikoarekin exekutatu al daiteke?

A: Ez, 380VAC trifasikoa behar du; gune monofasikoetarako begiratu gure hormako 3,5-7kW-ko AC estazioak.

G: Nola funtzionatzen du fakturazioak ordainketa-terminalik gabe?

E: OCPP 1.6J-k tarifak eta urruneko abiarazte/gelditzea zure back office edo ibiltaritza plataformari ematen dio, pantailak saio-datuak lokalean erakusten dituen bitartean.

G: Zein da edukiontzi baten eskaera egiteko epea?

A: 15-20 lanegun modelo estandarrentzat eskaera berresteko eta gordailua egin ondoren.

G: Pantaila eguzki-argia zuzenean irakur daiteke?

A: 5 hazbeteko koloretako LCD bat da, kanpoko distira ezarpena duena; eguerdiko eguzki gogorrean aukera gisa eskaintzen dugun itzal-kanpaiak laguntzen du.
