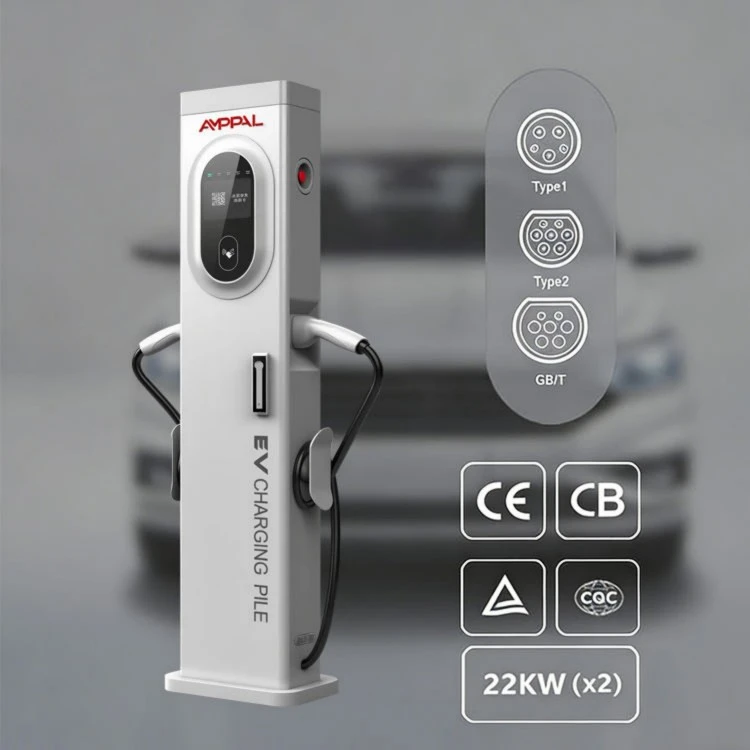

44kW Slim Tower Bikoitzeko AC EV kargagailua aparkaleku komertzialetarako

44kW-ko galdera paneleko galdera bat da

Pistola bikoitzeko AC kargagailu gehienek paperean huts egiten dute eremuan huts egin baino lehen. Hutsegitea ez da kargagailua; elektrizistaren lehen galdera da: zer eman behar du panelak?

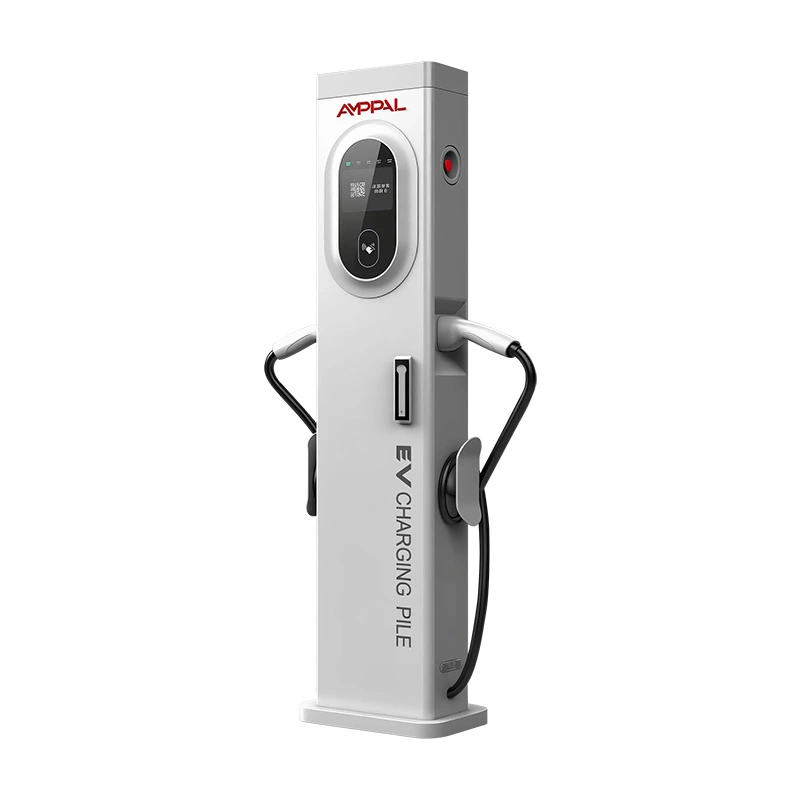

AMPPAL 44kW SlimTower-ek (AF-AC-044-Y-A-0-4-JA-P) 2 motako bi pistola eramaten ditu 32A+32A 380VAC elikadura trifasiko batean, 300 x 150 x 1400 mm-ko zutabe batetik 5 hazbeteko ukipen-pantailarekin. Entxufe bakoitzak 21 kW gutxi gorabehera kontsumi ditzake; bikotea elkarrekin 44kW-ko plakara hurbiltzen da.

Orrialde hau plano elektrikoak sinatzen dituenarentzat idatzita dago. Zu bazara, irakurri beheko elikadura-matematika fitxa teknikoaz maitemindu baino lehen.

Albiste ona matematika sinplea eta publikoa da: volt, ampere eta erro karratua. Albiste txarra da inork ez duela egiten kargagailuak iristen diren egunean. Egin orain, paperean, edukiontzia erreserbatu aurretik.

Karga osoa 32A+32A zure gunerako esan nahi duena

Bi kotxe, biak 32A fase bakoitzeko: zure elikadurak 64A inguru eraman behar ditu fase bakoitzeko une berean, edo gorako etengailuak ahalik eta unerik txarrenean bidaiatzen du.

Transformadorea planifikatu: dorre bakoitzak 44 kW-ko karga konektatu gehitzen du; hamar dorreek 440kW esan nahi dute argiztapena eta HVAC zenbatu aurretik.

Kableen tamaina 16 mm2-ko kobrea fase bakoitzeko hasten da ibilbide laburrean eta distantziarekin hazten da; 25 mm2 edo 35 mm2 ohikoa da 50 metrotik gorako ibilbideetarako.

Etengailuaren betebeharra: 80A-ko etengailu trifasiko batek, edo 40A-ko bi unitate pistola bakoitzeko bat, bikoteari lekua ematen dio eragozpenik gabe.

Fase-oreka alboko abantaila da: 32A+32A karga trifasiko bat sarearekin atseginagoa da fase bakarrean pilatutako 7 kW-ko hiru kargagailu baino.

Guneak ezin badu karga osoa elikatu, OCPP 1.6J karga-kudeaketak dorrea aurrekontu txikiagoarekin muga dezake, gerorako lekua mantentzen duzun bitartean.

Beroa aurrekontuaren parte da: 44 kW-k orduetan martxan jartzeak panelen gela berotzen du, beraz, planifikatu aireztapena lehen uda baino lehen.

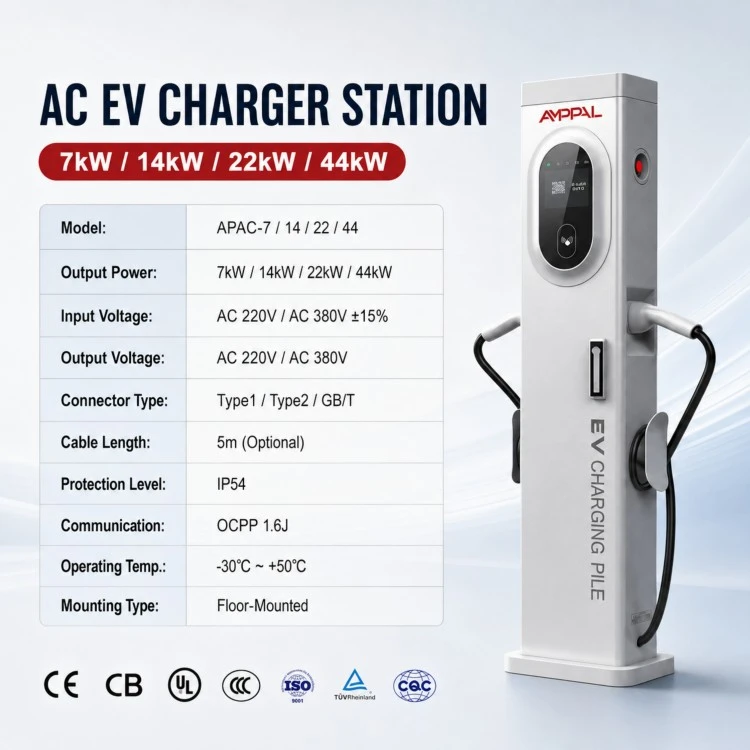

Zehaztapen Teknikoak

44 kW-ko potentzia justifikatzen duten erabilera kasuak

Furgonetak txanden artean ordubete edo hiru orduz aparkatzen dituen biltegiak; Badia bakoitzeko 44 kW-ek geldialdi-denbora erabilgarri bihurtzen du.

Taxi geltokiak eta ibilaldi-hailguneak, non gidariak bizkor biratzen diren eta bi ordu baino gutxiagoko egonaldia.

Kamioi-geltokietarako atariak 3,5 tona arteko bidalketa-furgonetak eta ibilgailu komertzial arinak zerbitzatzen dituzte.

Biltegiko kaiak, non dorre-ilara batek transformazio-gela bat partekatzen du.

Alokairuen artean autoei buelta eman behar dieten ibilgailu elektrikoak alokatzeko flotak, gaua itxaron gabe.

Zerbitzu trifasikoa duten bizitegi-blokeak, non banatzaileak elikaduran ahalbidetzen duen AC potentzia handiena 44 kW den.

Aireportuko eta geltokietako aparkalekuak, non entxufagarri hibridoen boladak azkar kargatu behar dituen irteera baino lehen.

Potentzia-fluxua irakurtzea: paneletik entxuferaino

Energia elikadura trifasiko batean banaketa-taulatik irteten da eta dorrera sartzen da oinarri-guruinaren bidez. Barrualdean, estazioak pistola bakoitza modu independentean neurtzen du, beraz, 44 kW-ko plaka ez da entxufe erraldoi bat, itxitura bat partekatzen duten 32 A-ko bi zirkuitu baizik.

Auto bakar bat konektatzen denean, bere pistolaren 32A osoa erabil dezake. Bigarren kotxea iristen denean, biek 32A-ra ateratzen dute; dorreak bi saio bereizten ditu fakturaziorako, eta OCPP 1.6J-k konektore bakoitzaren energiaren berri ematen du bereizita.

Entxufe bakoitzeko neurketak zatitutako fakturazioan du garrantzia: A maizterrak 1. pistola ordaintzen du, B maizterrak 2. armagatik, eta zerbitzariak ez ditu inoiz bi kWh guztira nahasten.

Izendatzea merezi duen tranpa bat: derating. Jarioa ahula bada, etengailua ibiltzen da dorrea moteldu beharrean. Firmware-tapa kontrolatutako alternatiba da, beraz, erabaki aurrekontua kableatu aurretik, ez lehen bidaiaren ondoren.

Instalazioetako ingeniari batek fida dezakeen kalitate-erregistroak

Behe Tentsioa eta EMC zuzentarauekin bat dator, eta fitxategia berriro egiaztatzen da potentzia-etapa aldatzen den bakoitzean.

Estazio bakoitza hi-pot probatzen da eta lurrarekin lotzen da lineatik irten baino lehen - pistola bakoitzeko 32 A-rekin ez dago lurreko bide zalantzagarri baterako marjinarik.

Karga osoko bero-funtzioa: 44 kW-ko dorrea erre-probatzen da 48 orduz etengabeko plakako korrontearekin, armairuaren tenperatura erregistratuta.

Lagindako zutabeek IEC 60068 ziklo termikoak egiten dituzte -30 °C eta +70 °C artean, gehi 96 ordu gatz-ihinztatzea akaberan.

Torke-probatutako busbar eta konektore-junturak; amaiera solteak dira korronte handiko korronte altuko engranajeen bero-hutsen kausa klasikoa.

Osagaien hornikuntzak RoHS eta REACH jarraitzen ditu ISO 9001:2015 sistema baten barruan; CCC, TÜV, UL eta CB esparrua lantegi mailan dago.

Zortzi estazioko muntaketa-sekuentzia

Laser moztutako shell, 0,1 mm-ko tolerantzia, CNC lerroan.

Prentsa-balazta tolestura eta dorrearen gorputzaren jostura-soldadura.

FANUC robotaren soldadura oinarri-plakaren eta guruin-euskarrien.

Gainazalaren garbiketa eta akabera hiru fasetan.

Korronte handiko sekzioa: barra-barrak, kontaktoreak eta 32A-ko etengailuak hornituta eta parean jarrita.

Neurketa eta elektronika: entxufe bakoitzeko kWh-neurgailuak, komunikazio-taula eta 5 hazbeteko ukipen-pantaila.

Firmwarearen karga eta OCPP adostasuna probako zerbitzariaren aurka exekutatzen dira.

Lagintutako karga-probak, hi-pot, ikusmen-pasa bat, eta gero paketatzea. Ekoizpena 15-20 lanegun irauten du.

Tamaina gida: 44 kW egokitzen denean (eta ez denean)

Erosi 44kW-ko dorrea transformadoreak eta panelak dagoeneko zabalera dutenean, edo sistema elektrikoa hutsetik diseinatzen ari zarenean eta behar bezala neurtu dezakezunean. 14 kW-ko modeloaren aldean edukiera gehigarria benetakoa da jarioak eman badezake.

Saltatu zure gunea 32A monofasikoko horniduran badago; dorrea bere kalifikazioaren zati batean egingo zenuke, erabili ezin duzun edukiera ordainduz. Saltatu ere autoak gauean zortzi orduz baino gehiagoz aparkatzen direnean; 7-11 kW AC gutxiago kostatzen da eta bateriaren iraupena leunagoa da. Eta zurea ordutegi zorrotzeko flota-aparkaleku egonkorra bada, berretsi lehenbailehen banatzaileak baimendutako konexio-ahalmena; eskualde batzuek AC kargatzea mugatzen dute gune bakoitzeko.

Panela estua bada baina eskaria benetakoa bada, erantzun zintzoa kargaren kudeaketa da: utzi OCPPri dorreak estaltzen orain eta igo ezazu gunea hazten den heinean. Plan horrek dorre honekin funtzionatzen du firmwareak urruneko korronte muga onartzen duelako.

AMPPAL Versus Budget Dual-Gun Arerioak

Benetako 32A+32A gaitasuna: aurrekontu-dorre batzuek 44kW iragartzen dute baina 16A-ko kontaktoreekin ontziratzen dira; pistola bakoitzeko balorazioa izen-plaketan inprimatzen dugu.

Entxufe bakoitzeko neurketa independentea zatitutako fakturaziorako, ez kontagailu batugarri bakar bat ere.

OCPP 1.6J Ethernet, 4G eta WiFi bidez, beraz, dorreak karga-kudeaketako eta ibiltaritza-sistemekin bat egiten du.

Proba froga: karga osoko bero-funtzioa, momentu-erregistroak eta gatz-ihinztatzearen emaitzak lote bakoitzeko eskuragarri.

Baldintza komertzialak: MOQ 1 unitate, 15-20 laneguneko epea, 2 urteko bermea, DHL/FedEx ordezkoak.

OEM aukerak logotipoa, pantaila eta kable markarako; 2014tik 40 herrialde baino gehiagotara esportatzen ditu.

Logistika eta paketatze xehetasunak

Dorre bakoitzak 350 x 220 x 1460 mm inguruko esportazio-kartoi batean guztiz muntatuta bidaltzen ditu aparra-blokeak, aingura-kit eta kable-guruinak barruan; pisu gordina 45 kg ingurukoa da.

Lau kartoi ertz-babesleekin eta itzulbiratu txikitzeko palet batera joaten dira; 40 oineko edukiontzi batek 60 dorre inguru ditu paletizatuta, edo 80 gehienez solairuan kargatuta, eta LCL berriro ontziratzea eskatzen da.

Prezioa normalean FOB Ningbo edo Shanghai da, EXW eskatuz gero. Bidalketa bakoitzak faktura, ontziratze-zerrenda, karga-faktura, jatorri-ziurtagiria eta CE adostasun-aitorpena ditu. Ekialde Hurbilera eta CISera bidalketa bateratuak astero antolatzen dira, eta horrek eskaera txikiagoetarako garraioa laburtzen du.

Panelarekin hasten den zerbitzua

2 urteko bermea bidalketa-datatik aurrera, fabrikazio-akatsak estaltzen dituena korronte handiko atala barne.

24 orduko erantzun teknikoa; gure ingeniariek aldian-aldian bat egiten dute martxan jartzeko deiak zure elektrizistarekin panelaren konfigurazioa berrikusteko.

Ordezko piezak DHL/FedEx bidez; kontaktoreak, neurgailuak eta ukipen-pantailak 2 laneguneko epean irteten dira.

RMA argazkien eta serie-zenbakiaren bidez: ordezkapena edo konponketa berresten da ezer itzuli aurretik.

Doako laguntza paketea: elikaduraren kalkulu orria, momentu-balioak eta martxan jartzeko kontrol-zerrenda.

Kableatu eta funtzionamenduaren abisuak

Okerra: 32A etengailu batek bi pistolak estaltzen dituela suposatuz. Eskuinean: neurtu jarioa 64A fase bakoitzeko, edo babestu pistola bakoitza bereizita.

Okerra: instalazio zahar bateko kable mehea berrerabiltzea. Eskuinean: 16 mm2 gutxienez fase bakoitzeko, ibilbide luzeetarako tamaina handitua; egiaztatu tentsio-jaitsiera karga osoan.

Okerra: dorrea betirako firmware-tapa batean esertzea, panela inoiz berritu ez delako. Eskuinean: erregistratu txanoa mantentze erregistroan eta igo jarioa frogatu ondoren soilik.

Okerra: pistola 1 eta pistola 2 maizterrak faktura batean nahastea. Eskuinean: mantendu entxufe bakoitzeko neurketa gaituta; OCPP-k konektore bakoitzaren berri ematen du bereizita.

Okerra: momentua ez ikusiarena egitea zerbitzu-bisita baten ondoren. Eskuinean: urtero birtu parea busbar eta lug-konexioak; AC engranajeen bero-hutsak ia beti artikulazio solteak dira.

Okerra: hondar-korrontearen gailua saltatu. Eskuinean: egokitu 30mA-ko RCD bat tokiko arauen arabera; dorreak RCD babes estandar batekin funtzionatzen du.

Instalazioetako ingeniariak beren hitzetan

Almatyko biltegiko kudeatzaile batek sei dorre egokitu zituen 40 furgonetadun udal flotarako. 64A faseko elikaduraren matematika bere banatzailearekin izandako elkarrizketa osoa izan zen; behin transformadorearen zabalera baieztatu zenean, martxan jartzeak egun bat behar zuen. Kontuan izan zuen busbar-eko estalkiko momentu-markek elektrizistak asmatzen ez zutela.

Guadalajarako operadore logistiko batek 250 kVA-ko transformadore batekin parekatu zituen dorreak aurreikusitako hogei baoetarako. Transformadorea urrats batez gainbegiratu zutela onartzen dute; kostu gehigarria txikia zen eta hazkunde bidea doakoa da orain. Haien kexa: 5 hazbeteko menua sakona da, eta gidariek gehienetan aplikazioa erabiltzen dute hala ere.

Moskutik gertu dagoen biltegi-operadore batek dorreak 11 kW-ko firmware-tapa batean exekutatzen ditu datorren urtean bigarren elikadura bat piztu arte. Horixe da iradoki dugun plana, eta horregatik ez zuten prezio bakarreko kargagailu merkeagorik erosi.

Ohiko galderak: potentzia, panelak eta pistola bikoitzak

G: Zer elikadura behar du 44 kW-ko dorre batek?

A: karga osoan fase bakoitzeko 64A inguruko tamainako elikadura trifasikoa, 16-25 mm2-ko eroaleekin, ibilbidearen luzeraren arabera.

G: Bi pistolak aldi berean eman al ditzakete 32A?

A: Bai, pistola bakoitzak 32A maila du fase bakoitzeko; elkarrekin 44kW-ko plakara hurbiltzen dira.

G: Zenbat dorre onartzen ditu 250 kVA-ko transformadore batek?

A: Bost inguru karga betean; OCPP karga kudeaketarekin gehiago instala dezakezu eta guztira mugatu.

G: Dorreak kargaren kudeaketa onartzen al du?

A: Bai, OCPP 1.6J urruneko korronteen mugek plataformari konektore bakoitzari estaltzen diote.

G: Dorre hau monofasikoa bateragarria al da?

A: Ez, 380VAC trifasikoa behar du; gune monofasikoetarako, ikus gure horman 3,5-7kW-ko estazioak.

G: Zein kable tamainako 60 metroko ibilbidea egiteko?

A: Kalkulatu tentsio jaitsiera fase bakoitzeko 64A-tan; 60m-ko ibilbide gehienek 25mm2-tan lurreratzen dute, baina egiaztatu zure elektrizistarekin.

G: Zergatik da garrantzitsua pistola bakoitzeko neurketa?

A: Dorre bateko bi maizterek kWh-ko guztirako bereiziak behar dituzte bidezko fakturaziorako; dorreak entxufe bakoitza modu independentean neurtzen du.

G: Zein da epea?

A: 15-20 lanegun modelo estandarrentzat gordailuaren ondoren, gure beste AC dorreen berdina; Eskaerak handizkakoak aurrekontuan programatzen dira.
