22kW Slim Tower AC EV kargagailua Egoitza eta Merkataritza Higiezinetarako

Zergatik da garrantzitsua protokolo ireki batek kW kopurua baino gehiago

Galdetu kargatzeko sistema itxi batean hiru urte eman dituen operadore bati, eta mina migrazio egunean hasiko da. Hardwareak funtzionatu zuen; softwareak uko egin zion alde egiteari. Ireki OCPP 1.6J existitzen da elkarrizketa hori saihesteko.

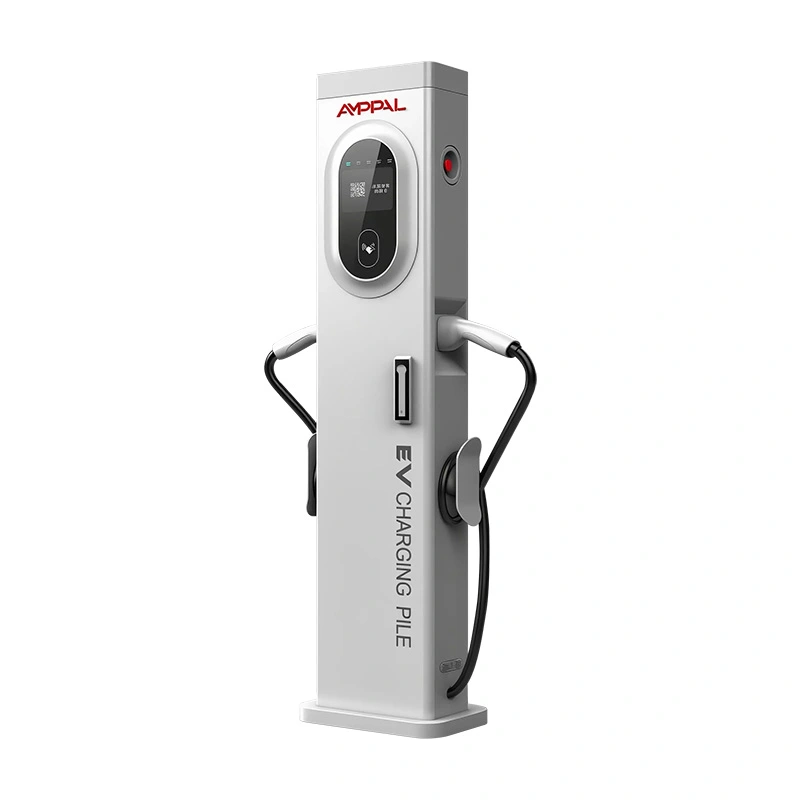

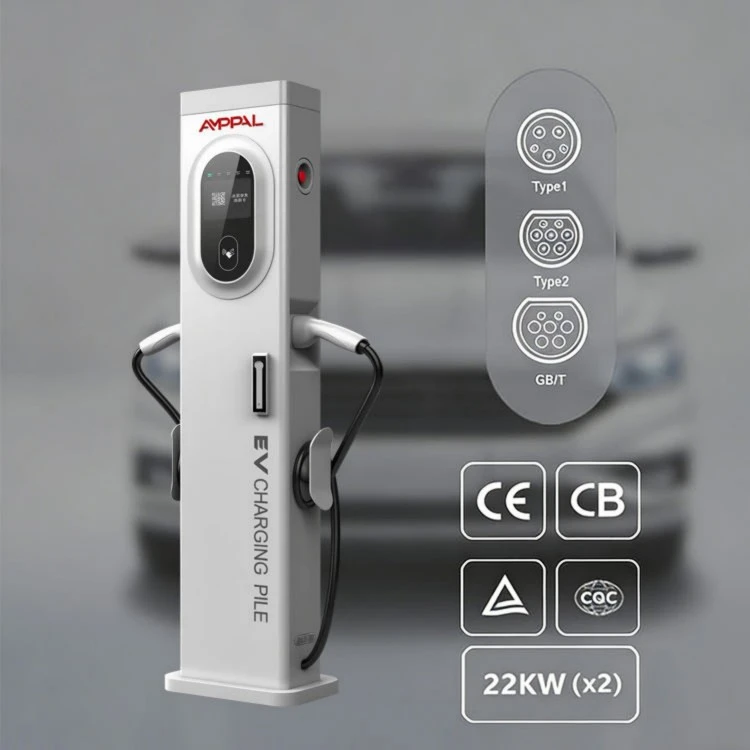

AMPPAL 22kW Slim Tower AC EV kargagailuak Etxebizitza eta Merkataritza Jabetzarako (AF-AC-022-Y-A-0-4-JA-P) 22 kW ematen ditu 2 motako bi pistolaren bidez (16A+16A) 300 x 150 x 1400 mm-ko ukipen-pantaila duen 5 hazbeteko zutabe batetik. Bere benetako bereizlea firmwarean dago: transakzio, saio eta egoera-gertaera bakoitzak OCPP 1.6J estandarra hitz egiten du.

Horrek esan nahi du dorrea ez dagoela gure hodeiarekin, gure aplikazioarekin edo saltzaileen atariarekin ezkonduta. Gaur aukeratzen duzun plataformara seinalatzen duzu, eta hiru urteren buruan berriro hobe bat agertzen denean.

Sistema itxiak hasiera batean erraz sentitzen dira: aplikazioa leundua dago, konfigurazioa QR kode bat da. Faktura beranduago iristen da, irteera-kuotetan, berriro erositako hardwarean edo zuk kontrolatzen ez duzun zerbitzari batean eserita dauden datuetan.

OCPP 1.6J-n eskatzeko sei arrazoi

Saltzaileen blokeorik ez: plataformak kuotak igotzen baditu edo lineaz kanpo geratzen bada, hardwarea zurea izango da eta aurrera egingo du.

Roaming-erako prest: agregatzaileek eta bazkide-sareek zure back office-k lehendik hitz egiten duen protokolo bera onartzen dute.

Tarifen kontrola zure esku geratzen da: konektore bakoitzeko prezioak ezartzen dituzu plataformaren bidez, ez fabrikako aplikazio baten bidez.

Urruneko eragiketak: abiaraztea/gelditzea, erreserbak eta firmware-eguneratzeak neurketa-datuen OCPP kanal berean ibiltzen dira.

Erregistro ikusgarriak: kWh eta transakzio ID bakoitza kontulariek eta erregulatzaileek irakur dezaketen formatu estandarrean erregistratzen da.

Etorkizunari aurre egiteko: eguzki-karga edo karga adimenduna geroago iristen denean, OCPPn oinarritutako energia kudeatzeko sistema gehienek dorre honen zuzeneko datuak irakur ditzakete.

Lizitazio irekia: zure enpresak karga-zerbitzua berriro lizitatu behar badu, protokolo irekiko sare bat errazagoa da entregatu, baloratu eta ikuskatu.

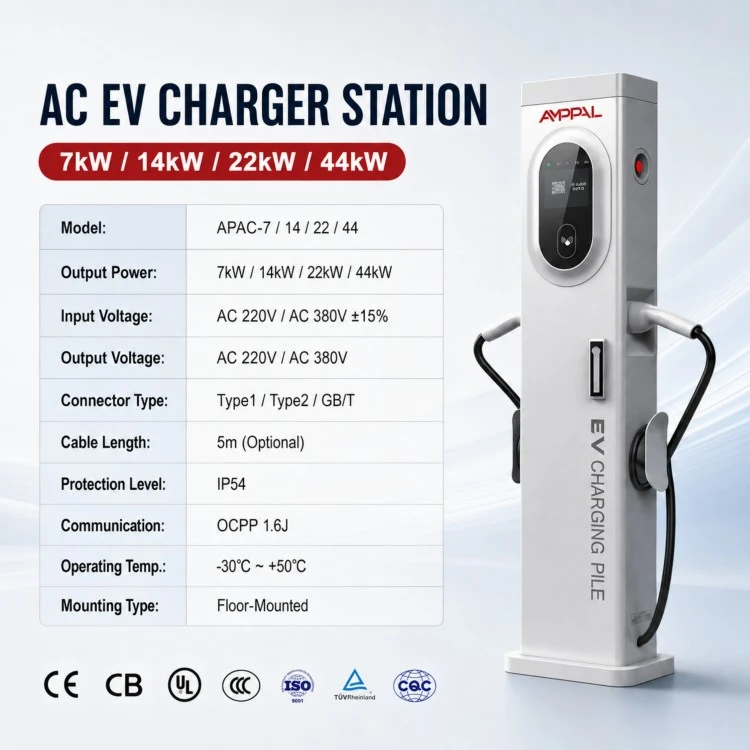

Zehaztapen Teknikoak

Plataformaren askatasunak balio duen agertokiak

Bi edo hiru urtean behin beren back office eskaintza egiten duten CPOak eta trukean bizirik irauten duten kargagailuak behar dituzte.

Bigarren sistema bat exekutatu beharrean lehendik dagoen OCPP zerbitzariarekin konektatzen diren flotak.

Hainbat aplikaziorekin ibili nahi duten hotelak eta merkataritza-guneak ez daude operadorearen aplikazio batera loturik.

Orain instalatu eta gero kargatzeko eskubideak saltzen dituzten higiezinen sustatzaileak; erosleak hardware irekia heredatzen du.

Pleguan estandar irekiak eskatzen dituzten gobernuak kale kargatzeko lizitazioak.

Operadoreek agregatzaile berri bat probatzen dute hamar dorretan sare osoa konprometitu aurretik.

Geltokiak edozein plataformarekin nola hitz egiten duen

Dorreak bi elkarrizketa-kanal mantentzen ditu zabalik: Ethernet lotura nagusi gisa, eta 4G eta WiFi ordezko gisa. Zure zerbitzariari markatzen du, beraz, ez da zure alboan ataka-birbidaltze edo IP publiko estatikorik behar.

Auto bat konektatzen denean, geltokiak BootNotification bat bidaltzen du, eta, ondoren, egoera eta transakzioen eguneraketak eguneratzen dira saioa martxan dagoen heinean. OCPP 1.6J-k karga puntuen kudeaketa eta transakzioen kudeaketa garbi kudeatzen ditu AC kargatzeko.

Migrazioa konfigurazio aldaketa bat da, ez hardware aldaketa bat: ireki geltokiaren menua, sartu zerbitzariaren URL berria eta kredentzialak, berrabiarazi. Gure ingeniariek zure informatika-pertsona etengailutik pasa dezakete ordubete baino gutxiagoan, normalean urrunetik.

Jakin beharrekoa: dorreak bere neurketa lokala eta saioen erregistroa mantentzen ditu zein zerbitzariarekin hitz egiten duen edozein dela ere. Plataforma bat gau batetik bestera desagertzen bada ere, oraindik kargatzeko historia gordeta duzu gailuan esportatzeko.

Protokoloaren erreklamazioa babesten duten ziurtagiriak

CE Behe ​​Tentsioaren eta EMC zuzentarauen arabera, produkzio-lote guztietan berriro egiaztatua.

OCPP 1.6J-ren adostasuna gure laborategiko erreferentzia-zerbitzari batekin probatzen da unitateak lerrotik irten aurretik.

% 100 hi-pot dielektrikoko probak eta lurraren jarraikortasunaren egiaztapenak azken geltokian.

IEC 60068 ziklo termikoa -30 °C-tik +70 °C-ra eta 96 orduko gatz-ihinztatzea lagindako unitateetan.

48 orduko karga osoko erretzea, komunikazioen esteka uzteak eta berriro konektatzeko portaerak kontrolatzen dituen bitartean.

RoHS/REACH bat datozen osagaiak ISO 9001:2015 kalitate sistema baten arabera; fabrikak beste produktu-lerro batzuetako CCC, TÜV, UL eta CB ziurtagiriak ere baditu.

Batzar Aretoaren Barruan: Zortzi Ekoizpen Urrats

Zutabearen oskolaren CNC laser ebaketa, 0,1 mm-ko tolerantzia.

1400 mm-ko dorrearen gorputzaren prentsa-balazta tolestura eta jostura-soldaketa.

FANUC robotaren oinarri-plakaren eta kable-guruin-euskarrien soldadura.

Hiru faseko gainazalaren garbiketa eta akabera muntatu aurretik.

DIN-errail-multzoa: kontaktoreak, RCD eta neurketa-modulua, zehaztapenen arabera parekatuta.

Elektronika badia: ukipen-pantaila, komunikazio-plaka eta elikatze-plaka hornituta.

Firmware keinuka eta OCPP adostasuna gure proba zerbitzariaren aurka exekutatzen dira; probaren erregistroa serie-zenbaki bakoitzeko gordetzen da.

Hi-pot, ikusizko QC eta paketatzea; eskaera estandarrak 15-20 lanegunetan bidaltzen dira.

Plataformarako prest dagoen geltokia aukeratzea: hiru egiaztapen

Markatu bat: zure egungo plataformak benetan axola dizu? Pozik zauden aplikazio jabedun batekin gune bakar bat exekutatzen baduzu, kargagailu itxia merkeagoa da, eta dorre honen askatasuna erabiliko ez duzun dirua da.

Egiaztatu bi: zein protokolo bertsio hitz egiten du zure back office? Geltoki honek OCPP 1.6J exekutatzen du, AC kargatzeko beharren gehiengo ikaragarria estaltzen duena; zure bide-orriak OCPP 2.0 funtzioak eskatzen baditu, hala nola ISO 15118 plug-and-charge, esan iezaguzu eskaera egin aurretik, eredu egokiaren berri eman ahal izateko.

Egiaztatu hiru: nork dauka ibiltaritza harremana? Agregatzaile batek zure saioak bideratuko baditu, galdetu lehenbailehen bere OCPP zerbitzariaren xehetasunak; gehienek 1.6J amaierako puntuak onartzen dituzte, eta dorrea egun baten barruan sar daiteke haien sarera.

Ohar zintzo bat gehiago: protokolo irekiak blokeoetatik babesten zaitu, ez kable txarretik. 22kW-ko dorreak 380 VCA-ko elikadura trifasiko egokia behar du oraindik, behar bezala tamainako etengailu bat eta lur-instalazio bat; firmware batek ezin du neutro solte bat konpondu.

Zergatik erosten dute operadoreek AMPPAL dorrea sare irekietarako

Protokoloaren zintzotasuna: OCPP 1.6J adostasuna lote bakoitzeko egiaztatzen da gure laborategian, eta probaren erregistroa partekatuko dugu.

Hardwarearen zabalera: 16 A bi entxufe 380 VAC-ko jario batean, 5 hazbeteko pantaila, IP54, -20 °C eta +50 °C arteko funtzionamendu-tartea.

Baldintzak: MOQ 1 unitate eredu estandarretan, 15-20 laneguneko epea, 2 urteko bermea.

Ibilbide globala: 40 herrialde baino gehiagotara esportatzen dira, CE dokumentazioa barne, ordezko piezak DHL/FedEx bidez.

OEM/ODM sakonera: AC eta DC lineak eraiki ditugu Ekialde Hurbilean, Europan eta Asiako hego-ekialdean 2014az geroztik.

Paketatzea, kargatzea eta esportatzea dokumentuak

Eskatu ontzi bat eta ontzi zintzo berdina lortuko duzu aldi bakoitzean: dorre bat 5 geruzako kartoi bakoitzeko, aparrezko izkinako blokeak, aingura-kit eta barruko guruinak, 45 kg gordina kaxa bakoitzeko.

Lau kartoi palet batera ertz babesleekin eta itzulbiratu txikitzeko; 40 oineko edukiontzi batek 60 dorre inguru eramaten ditu paletizatuta edo 80 solairutan kargatuta, beraz, unitate bakoitzeko salgaiak zure aurrekonturako aurreikusten dira.

FOB Ningbo edo Shanghai (EXW eskuragarri) aipatzen ditugu eta bidalketa bakoitzarekin faktura komertziala, pakete-zerrenda, karga-faktura, jatorri-ziurtagiria eta CE-adierazpena entregatzen ditugu.

Edukiontzi mistoak ongi etorriak dira: dorreek lekua partekatzen dute horman muntatutako AC unitateekin.

Plataformaren migrazioaren inguruan eraikitako laguntza

Fabrikazio-akatsen 2 urteko bermea, bidalketa-datatik zenbatuta.

24 orduko erantzun teknikoa; gure ingeniariek lau ordu-eremutan sartu dituzte bezeroentzako plataforma-migrazio-deietan.

Ordezko piezak DHL/FedEx bidez 2 laneguneko epean ohiko elementuetarako.

Argazki- eta serieko RMA: ordezkapena edo konponketa berresten dugu ezer itzuli aurretik.

Doako dokumentazio-paketea: OCPP konexio-gida, lagin-zerbitzariaren konfigurazioa eta probako amaiera-puntu bat zure IT-taldearentzat.

Firmwarearen bertsio-oharrek OCPP mezuak aldatu diren zerrendatzen dute, zure plataformako taldeak proba egin dezan zabaldu aurretik.

Migrazioa eta funtzionamendua: okerra vs zuzena

Okerra: zerbitzariaren URLa aldatzea saio bat martxan dagoen bitartean. Eskuinean: migratu konektorea inaktibo dagoenean eta berrabiarazi dorrea aldatu ondoren.

Okerra: WiFi bakarrik sare publiko baterako nahikoa dela suposatuz. Eskuinean: kableatu lotura nagusia Ethernet-ekin eta mantendu 4G-a ordezko gisa.

Okerra: lehenetsitako kredentzialak geltokiko menuan uzten. Eskuinean: ezarri pasahitz sendo bat lehen egunean; OCPP konexioa gailuaren kredentzialak bezain segurua da.

Okerra: plataforma bat probatu eta gainerakoek berdin jokatzen dutela suposatuz. Eskuinean: exekutatu 24 orduko proba bat zerbitzari berrian dorre batekin flotaz aldatu aurretik.

Okerra: erlojuaren sinkronizazioa alde batera utzi. Eskuinean: mantendu NTP gaituta, denbora-zigilu okerra duten transakzioen erregistroek fakturazio-gatazkak sortzen dituztelako geroago.

Okerra: firmware-eguneratzeak aukerako gisa tratatzea. Eskuinean: programatu eguneraketak konektore inaktiboetan, konponketak askotan mugako kasuen eremuko operadoreen berri ematen baitute.

Eragileak Beren Hitzetan

Kroaziako karga puntuko operadore batek 30 dorre eraman zituen plataforma batetik bestera asteburu bakarrean. Beren arduradun teknikoak esan zuen aldaketa unitate bakoitzeko URL aldaketa bat zela, eta atzerapen bakarra DNS propioa zela. Orain bost dorretan agregatzaile berri bat probatzen dute kontratua berritu aurretik.

Malaysiako logistika enpresa batek dorreak taldearen lehendik zegoen OCPP zerbitzarian lotu zituen bigarren back office bat martxan jarri beharrean. Beren IT kudeatzailearen kexa: 5 hazbeteko pantailak ingelesa soilik erakusten du, beraz, gidariek noizean behin mugikorreko aplikazioa behar dute malaysieraz argibideak jasotzeko.

Turkiako operadore batek, 2022az geroztik hornitu dugun lankidetza baten parte, dorreak erabiltzen ditu Istanbulen bazterrean kargatzeko. 4G fallback-ek bi aldiz gorde zituen tokiko zuntz mozketetan; saioak zuzen fakturatzen jarraitu zuen geltokiak erregistroak ilaran jarri eta esteka itzultzean kargatu zituelako.

Txosten hauetan errepikatzen dena: inork ez du protokolo aldaketarako aurrekonturik egiten, eta lasai-lasai bizirik irauten duten dorreak inork ukitu behar ez zituenak dira.

Operadoreek plataformaren askatasunari buruz egiten dituzten galderak

G: Dorreak OCPP 1.6J plataformaren batekin funtzionatzen du?

A: 1.6J AC kargatzeko profila ezartzen duen edozein plataforma; probatutako zerbitzarien zerrenda labur bat gordetzen dugu eta zurea gehitzen dugu eskaeran.

G: Bi dorre exekutatu al ditzaket zerbitzari baten konexio batean?

E: Bai, dorre bakoitzak bere karga-puntu gisa erregistratzen du bere identitatearekin.

G: Zer gertatzen da plataforma karga erdian lineaz kanpo geratzen bada?

E: Saioak aurrera jarraitzen du eta erregistroa lokalean ilaran jartzen da, gero esteka itzultzen denean kargatzen da.

G: 22 kW-ko dorrea 150 mm-ko zutabe argala da oraindik?

A: Bai, gure 14kW eta 44kW-ko dorreen 300 x 150 x 1400 mm-ko gorputz bera.

G: Kobratzen duzu firmware eguneratzeengatik?

E: Ez, firmwarea doakoa da berme-aldian eta OCPP kanalaren bidez edo fitxategi lokal gisa entregatzen da.

G: Dorrea nire izenarekin marka dezaket?

E: Bai, logotipoa, hasierako pantaila eta ontziak OEM akordio baten arabera pertsonalizatzen dira.

G: Zenbateraino kargatzen da auto bat dorre honetan?

A: Entxufe bakoitzak 16A-ra ematen du fase bakoitzeko, 11kW inguru 380V trifasikotan; 22kW-ko plaka bi pistolaren guztirakoa da.

G: Zer ordezko piezak gorde behar ditut?

A: Ukipen-pantaila batek, komunikazio-plaka batek eta kable-guruin multzo batek eremuko konponketa gehienak estaltzen dituzte; kit bat proposatzen dugu 20 dorre bakoitzeko.
