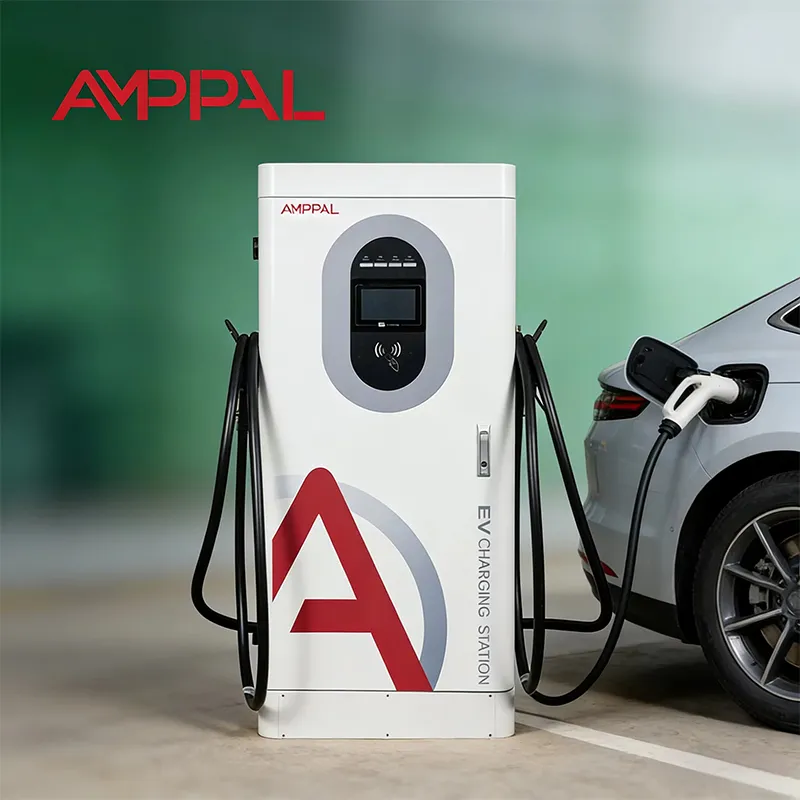

240 kW-ko edukiera handiko DC EV kargatzeko estazioa Flota-biltegietarako

Zergatik 240kW eraikuntza-bloke bat da, ez kargagailu bat soilik

Hedapen merkeena aurreikusitakoa da, eta bigarren fasean kargatzeko gune gehienek huts egiten dute. Lehenengo bi armairuak errazak dira; trafikoa hazten denean eta guneak beste lau behar dituenean dator arazoa, eta transformadoreak, lubakiak eta kanalizazioak zehazki bitarako neurri zituzten.

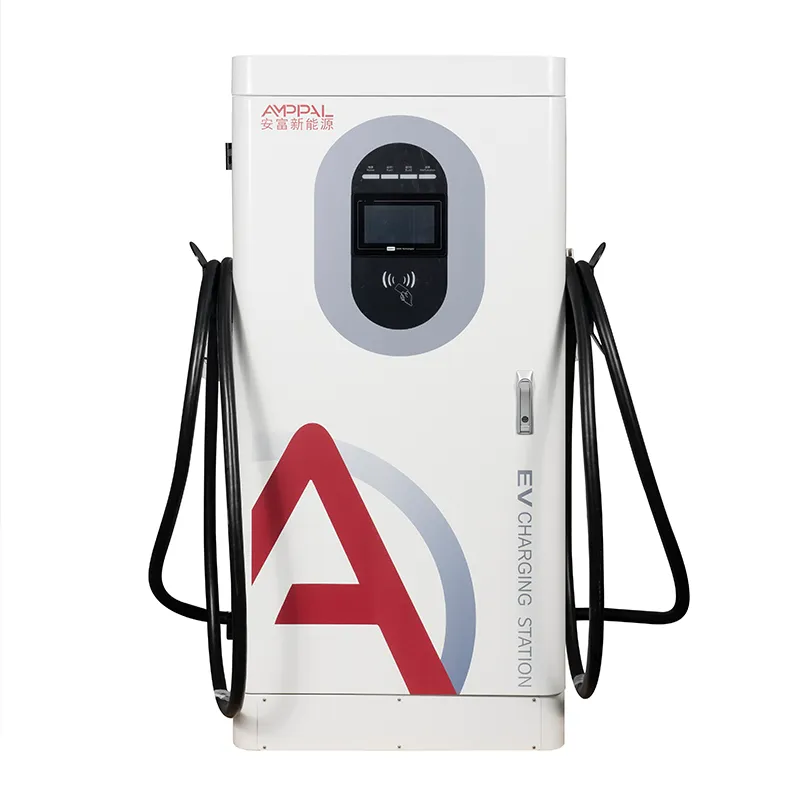

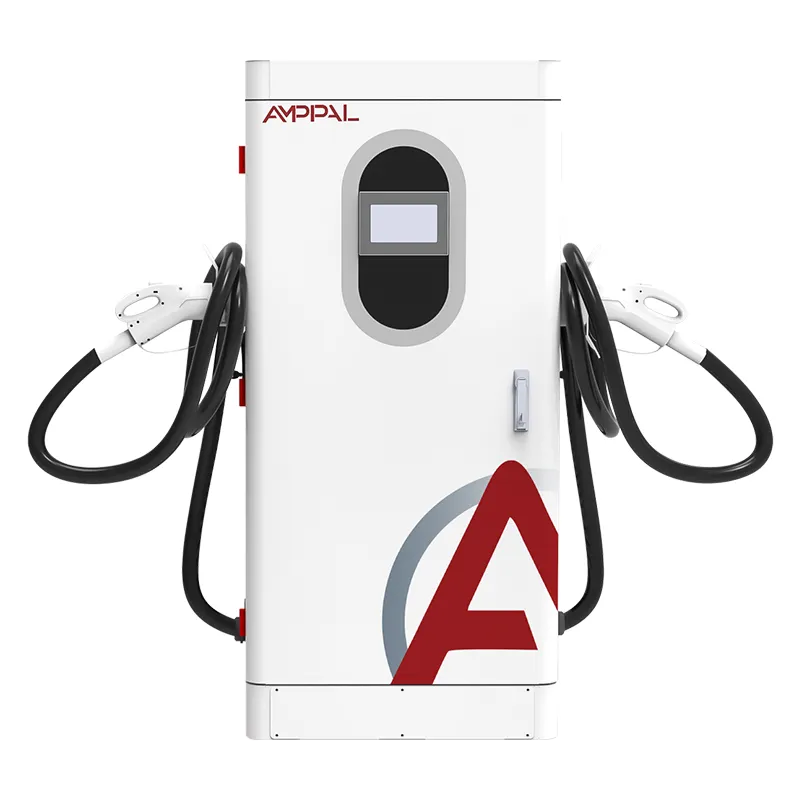

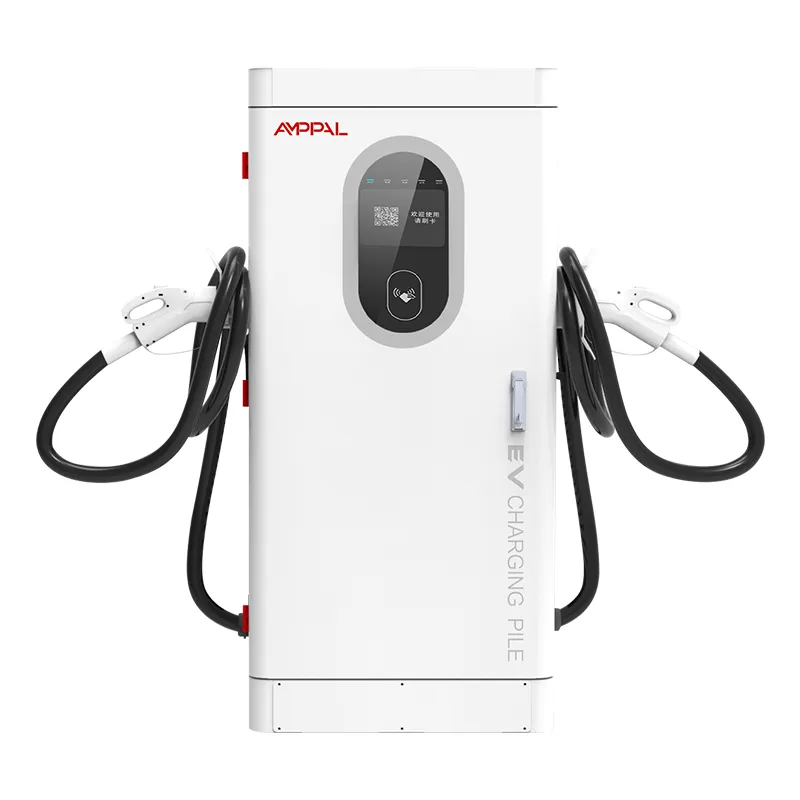

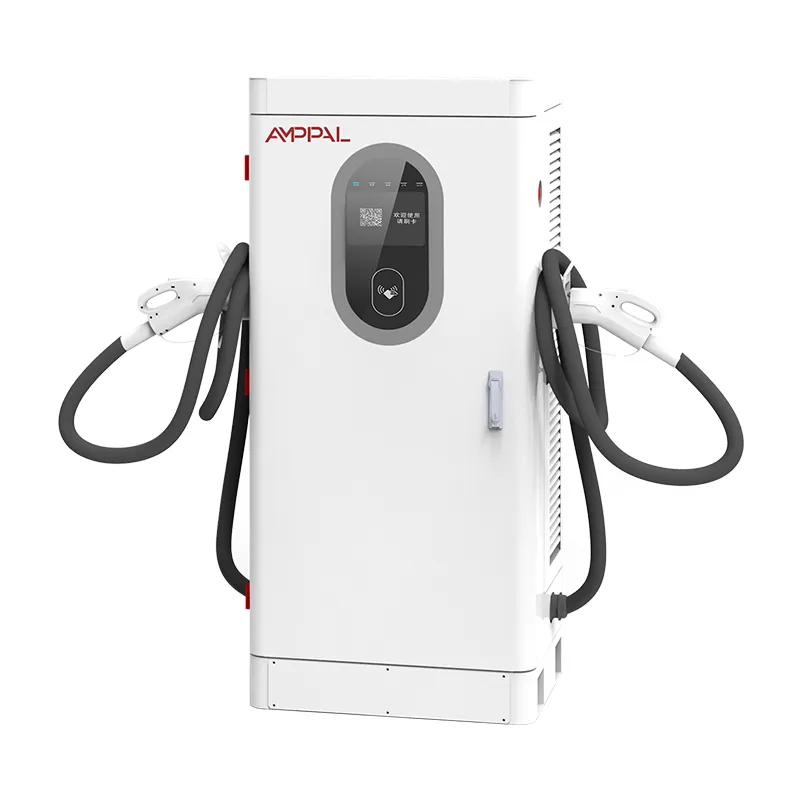

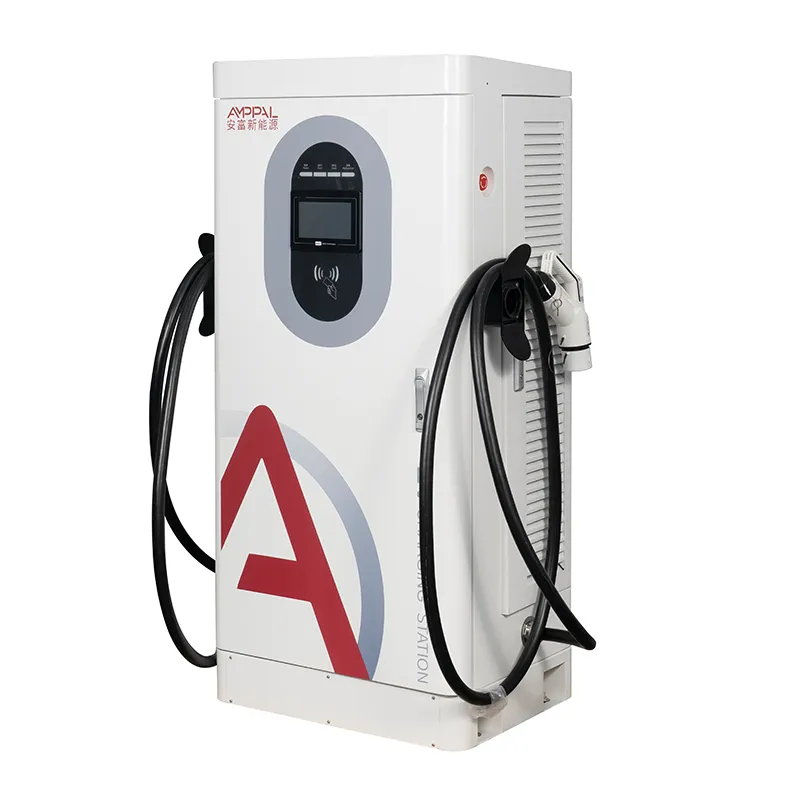

AF-DC-240-Y-B-O-4-H lurrean zutik dagoen armairu integratua da (1620 × 750 × 560 mm) eta bere benetako lana hazkunde-kurba bat egokitzea da. Bi unitatek 480 kW-ko irteera ematen dute gaur; Pad-en diseinua, kablearen ibilbide eta OCPP konfigurazio berdinak hirugarren eta laugarren bat onartzen ditu berriro zulatu gabe. Lehen faseko dokumentazioak pad, lubaki eta elikaduraren zehaztapen zehatzak barne hartzen ditu, beraz, bigarren faseko kontratistak marrazkietatik egiten ditu asmatzen baino.

Planifikatu hiru urte barru izango duzun gunea, erosi orain trafikoak justifikatzen dituen armairuak, eta utz itzazu kuttunak, kanalizazioak eta plataformak fase bat aurreratzen.

Hedapen bidea: bi unitateetatik zortzira

Lehen fasea: 240 kW-ko bi unitate 630 kVA-ko transformadore batean, biak karga osoan elikatzen dituen tamainarik txikiena, guneko kargarentzako tartearekin.

Bigarren fasea: beste bi armairu gehitu eta transformagailua 1250 kVAra igotzea; lehen faseko lubakia eta kanalizazioak lau baoetarako jarri ziren, beraz, ez da ezer berriro irekitzen.

Hirugarren fasea: zortzi unitate 2 × 1250 kVA edo 2500 kVA-ko transformadore bakarrean, bi elikaduratan banatuta.

Kointzidentzia faktoreak laguntzen du: unitate guztiak ez dira aldi berean potentzia betean ibiltzen, beraz, operadore askok lau armairu ibiltzen dituzte 1000 kVA-ko transformadore batean eta plataformako gailurrak kudeatzen dituzte.

Fase bakoitzak OCPP 1.6j konfigurazio bera, ordezko modulu kit bera eta urruneko panel bera berrerabiltzen ditu - hazkundeak zenbaketa aldatzen du, ez tresneria.

Instalazioa ere antzeztu daiteke: armairuak zuk aukeratutako 15-20 laneguneko leihoan iristen dira, beraz, bigarren faseko hardwarea lurreratzen da transformadoreak egiten duenean.

Zehaztapen Teknikoak

240kW hazkuntza kurba egokitzen den gune motak

Ibilgailuen kopurua negozioarekin batera hazten den flota biltegiak, ez lizitazio bakar batekin.

Hurrengo kontratuaren berrikuspena baino lehen trafikoa bikoiztu egingo dela espero duten autobide zerbitzu-eremuak.

Erosketa eta txikizkako zentroek bost urteko alokairuak sinatzen dituzte, non azpiegitura goiztiarrak irabazten duten berritzea.

Eskaera gailurra olatutan iristen den taxi eta ibilaldi-guneak, ez etengabe.

Sarearen berritze-lanak urtebete behar diren guneak, beraz, ahalmen gehiago instalatzeak gero itxarotea baino hobea da.

Beraiek Bi aldiz ordaintzen duten zibilak: lubakiak, hodiak eta padsak

Hedapenaren akats klasikoa behingoz lubakitzen ari da gaurko zenbaketarako. Zuzenekoaren ondoan bigarren eta hirugarren kanal huts bat jartzeak gutxi kostatzen da eraikuntza garaian eta zulagailuen alokairua, asfalto-adabaki bat eta baimena aurrezten ditu ondorengo fase guztietan.

Hormigoizko padak merkeagoak dira soltean baino: lehen fasean aurreikusitako plaka guztiak galdatzeak - edo gutxienez zurrumurruak eta kanalizazio-zurriak jartzeak - blokeatzen du geometria, familia honetako armairu bakoitzak 1620 × 750 × 560 mm-ko aztarna bera baitute.

Armairu berriak iristen direnean, zaharragoen ondoan ibiltzen dira pila berean: OCPP 1.6j bera, ordainketa-terminal bera, urruneko tresna berdinak. Neurketak, tarifak eta diagnostikoak uniformeak izaten jarraitzen dute lote mistoetan. Lehen faseko marrazkiak (kanalen ibilbideak, pad-koordenatuak, elikadura-bideak) merezi du plataformaren karpetan gordetzea, bigarren faseko komatxoek egunak behar dituztelako, ez asteak.

Ziurtagiriaren espedientea eta loteen probaren froga

CE, CB, TÜV, UL eta CCC ziurtagiriak eredu honen fitxategian daude eta eskatuz gero ematen dira.

13 segurtasun-funtzioak EN IEC 61851-1:2019 eta 61851-23:2014 arauen arabera daude.

Unitate bakoitzak 48 orduz erretzen du 40 °C-tan, irteera eta eraginkortasuna serie-zenbaki bakoitzeko erregistratuta.

Lote bat lagin bat 96 orduko gatz-ihinztatze ganberatik pasatzen da.

Babes-bidaia bakoitza funtzio-probatzen da kutxa itxi aurretik.

Serieko proba-txostenak gordetzen dira, eta horrek pizgarriak eskatzen dituzten fase anitzeko proiektuetarako garrantzitsua da.

Armairu bakoitza nola eraikitzen den: zortzi geltoki, serie zenbaki bat

Txapa: CNC zulaketa, laser bidezko ebaketa, tolestura, soldadura eta hauts estaldura.

Lote-lagin bat gatz-ihindura proban sartzen da lineak jarraitzen duen bitartean.

AC sarrera eta DC potentzia moduluak lerro bereizietan muntatzen dira.

Sarrerako ikuskapena SiC moduluetan, konektoreetan, RFID eta ordainketa-hardwarean.

Momentuz kontrolatutako kableatua artikulazio guztietan QC bisualarekin.

48 orduko erretzea 40 °C-tan potentzia eta komunikazioak erregistratuta.

Babes funtzioaren proba 13 bidaietan.

Azken paketatzea, paletizazioa eta bidalketa aurreko argazki-txostena serie-zenbakiari lotuta.

Tamainaren gida: 240kW lehen erosketa okerra denean

Zure sare-konexioa urtebete baino gehiago falta bada, edo gunea egunean 20 saio baino gutxiago izango baditu, 240 kW-eko lehen erosketa okerra da - armairu txikiagoek lehenago irabaziko dute eta hedapen plana txikiagoa izan daiteke. 800 V-ko kamioietarako 30 minutuz azpiko saioak behar badituzu, lan-karga horrek likidoz hoztutako unitateak nahi ditu; AF-DC-240 airez hoztutako armairu integratua da.

240 kW-ko klaseak zentzua du hazkunde-aurreikuspena benetakoa denean eta guneak transformadorearen urratsa orain edo fase batean xurga dezakeenean. Plana "agian gehitu geroago" bada, erosi gune handiagorako kanalizazioa eta konpresak, hala ere, zati hori merkea da. Hilero berrikusi erabilera-txostena; batez besteko erabilera gailurra % 60 inguru gainditzen denean, hori da bigarren fasea abiarazteko unea.

Eta ez erosi zortzi armairu trafikoa izan baino lehen. Fabrikako prezioen blokeoak kaxetan geldirik dagoen kapitalaren interesak baino garrantzi gutxiago du.

Zergatik Fabrikaren Kontratuak Fase Anitzeko Eraikuntzarako Garrantzitsua

Eredu bera, firmware-oinarri bera, ordezko kit bera fase guztietan - zuzeneko eskaerak loteak koherente mantentzen ditu.

Proba-eskaerak unitate 1etik merkatu berrietarako; edukiontzien prezioa 10 unitatetik aurrera ondorengo faseetarako.

Stockak 15-20 lanegunetan bidaltzen ditu, beraz, bigarren fasea zibilen ordutegiaren arabera denbora daiteke.

Etorkizuneko faseetarako prezioa eta denbora-baldintzak lehen eskaeran adostu daitezke.

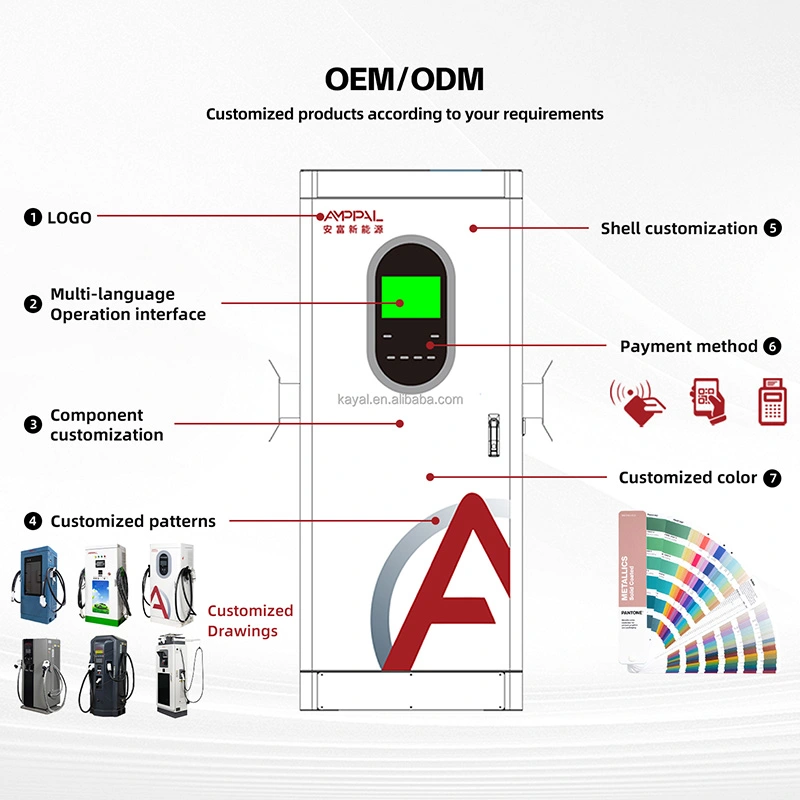

OEM marka, hizkuntza-paketeak eta konektore-nahasketak fase bakoitzean alda daitezke gunea birdiseinatu gabe.

Kaxak, ontziak eta esportazio paperak

240 kW-ko armairu bakoitza 1720 × 850 × 660 mm inguruko kontratxapatuzko kaxa batean tente bidaltzen da, aparreko izkinako blokeekin eta hezetasun poltsa batekin; altxatzeko begiek unitatea maila berdinean mantentzen dute garabi edo eskorga mugitzen diren bitartean.

Kargatzeko planak eskaera bakoitzeko kaxaren dimentsioetatik lantzen dira - normalean lau armairu 40 oineko edukiontzi bakoitzeko - blokeatu eta euskarriekin lotzeko puntuetan.

Merkataritza faktura, pakete-zerrenda eta ziurtagiriak salgaiekin batera bidaltzen dira; jatorrizko ziurtagiriaren kopiak mezularitza bereizi egiten dira.

Salmenta ostekoa: hazten ari den flota koherentea mantentzea

Bi urteko berme estandarra potentzia-moduluetan, kontrolagailuetan, HMI-n eta fase bakoitzean unitate bakoitzeko.

Ordezko estrategia batek gune osoa estaltzen du: modulu bat eta kontrol-taula bat lau armairu bakoitzeko, bidaltzen den sorta edozein dela ere.

Firmwarea loteetan bateratzen da, beraz, lehen faseko unitateetara bidalitako eguneratze bat hirugarren fasekoei berdin aplikatzen zaie.

Serie-mailako erregistroek edozein zatiren jarraipena egiten uzten digute faseetan zehar, berme eta pizgarrien auditoriak egiteko.

Programatutako prebentzio-bisitak zure faseko denbora-lerroarekin bat datoz, ez gehigarri gisa saltzen.

Instalazioa eta hedapena: okerra vs zuzena

Okerra: lubakiaren neurria gaurko kable kopuruaren arabera. Eskuinean: hurrengo faserako elikadura bakoitzeko ordezko kanal huts bat jartzea.

Gaizki: padsak banan-banan botatzea armairuak iristen diren heinean. Eskuinean: lehen fasean aurreikusitako pad guztiak botatzea, edo gutxienez zuntz eta zirriborroak.

Okerra: ordezko armairu bat ezin den tokian jarri ondoren. Eskuinean: garabi eta eskorga jasotzaileen sarbide-erreia mantentzea obra-planoan.

Okerra: hutsunea duen transformadore bat erostea. Eskuinean: espero duzun faserako dimentsionatzea, kointzidentzia faktorea zure alde duela.

Okerra: armairu zaharrak eta berriak bi aldiz konfiguratu behar direla suposatuz. Eskuinean: fase guztiak barneratzea OCPP plataforma berean tarifa talde berdinarekin.

Okerra: hodiak etiketarik gabe uztea. Eskuinean: ordezko hodi bakoitza bere helmugako baoarekin etiketatzea, etorkizuneko kontratistak jakin dezan zein tira nora doan.

Faseetan eraikitako hiru operadore

Thailandiako flota biltegi bat 240 kW-ko bi unitaterekin hasi zen hamar kamioi elektrikoentzako eta 630 kVA-ko transformadore batekin. Hemezortzi hilabete geroago beste bi armairu gehitu zituzten eta transformagailua 1250 kVAra igo zuten; lehen faseko lubakiak ordezko hodiak zituen, beraz, berritzeak asteburu bat behar zuen, ez hilabete bat. Haien kexa: lehen lotearen firmwarea bertsio bat atzean geratu zen, sareko eguneratze batek konponduta.

Saudi Arabiako errepideko operadore batek bi unitate eraiki zituen zerbitzu-eremu batean, lauentzako koipeekin. Trafikoa bikoiztu zenean, bigarren bikotea hormigoi berririk gabe eta errepidea itxi gabe sartu zen; eragozpen bakarra transformadorearen etenaldia zerbitzuarekin koordinatzea izan zen.

Brasilgo merkataritza gune batek zortzi badia sinatu zituen baina bi erosi zituen. Hutsik dauden kanalizazioek eta koskorren zirriborroek urtebetez egon ziren eserita, eta bigarren fasea hamar egunetan jarri zen martxan. Instalazioen kudeatzaileak esan du ordezko piezen igerilekua izan zela benetako garaipena - modulu-kit batek lau unitate zuzenak eskaintzen ditu orain.

Ohiko galderak: Hedapen eta faseko galderak

G: Zein transformadore behar dut 240 kW-ko bi unitatetarako?

A: 630 kVA-ko transformadore batek elikatzen ditu biak karga osoan, guneko kargarentzako tartearekin.

G: Unitateak gehi ditzaket geroago berriro zulatu gabe?

A: Bai, lehen faseko lubakiak ordezko kanalizazioak baldin bazituen eta azken trazadurarako padsak funditzen baziren.

G: 240 kW-ko armairu berriek AMPPAL unitate zaharren ondoan funtzionatuko dute?

A: Bai; familiak OCPP 1.6j partekatzen du, aztarna bera eta plataforma-pila bera.

G: Nire guneak 400 kVA baino ez ditu orain - has al naiteke oraindik?

E: Hasi eskaerak kudeatutako tarifa baten menpeko bi unitaterekin, edo bi armairu txikiagorekin, eta berritu transformadorearekin.

G: Zenbat denbora itxaron behar dut faseen artean?

A: Ilararen denborak edo erabilerak hala esaten duen arte; zibilak eginda daude, beraz, epea fabrikazioaren 15-20 lanegunetakoa eta transformadorearen entrega baino ez da.

G: Zer gastatu beharko litzateke lehen fasea zibiletan?

A: Ordezko kanalizazioak, koipe guztiak (edo zurrumurruak) eta elikadura-erreserba bat; hori da proiektuko aseguru merkeena, ondorengo fase baten aurrekontuaren ehuneko gutxikoa.

G: Gehitutako unitateek OCPP konfigurazio berria behar al dute?

A: Ez. Zerbitzari eta tarifa talde berean sartzen dira; konektorea eta gune izenak bakarrik aldatzen dira.

G: Zortzi unitatetarako ordezko kit handiagoa behar al dut?

A: Ratioak mantentzen du - potentzia-modulu batek eta lau armairu bakoitzeko kontrol-taula bat gune osoa estaltzen dute.
