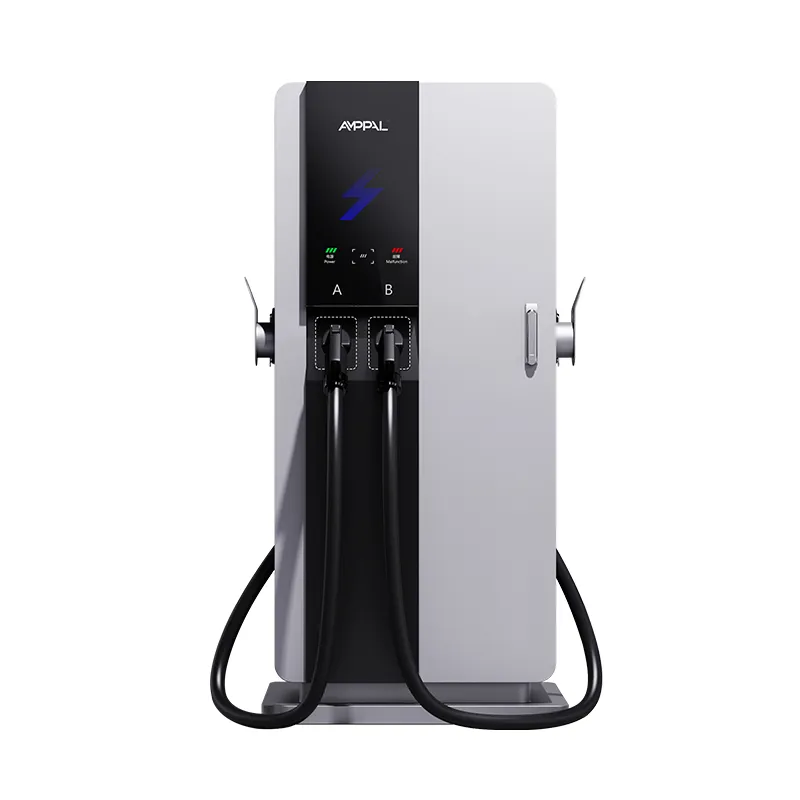

60 kW-ko DC EV kargagailu adimenduna integratua flota kargatzeko

750 × 550 mm: 60 kW-ko kargagailu integratuaren atzean dagoen aztarna

Kargagailu azkar gehienak lur irekietarako diseinatuta daude; hau aparkaleku baten ertzean geratzen den espaziorako diseinatu zen. AF-DC-60-Y-B-O-3/4/5-H 750 × 550 mm-ko oinarrian 1700 mm-ko altuera duen 60 kW-ko DC unitate integratua da, ohiko armairu baten zoruaren herena inguru. Desberdintasun horrek erabakitzen du gune batek karga azkarra har dezakeen ala ez, lurra delako aurrekontuan inork jartzen ez duen partida.

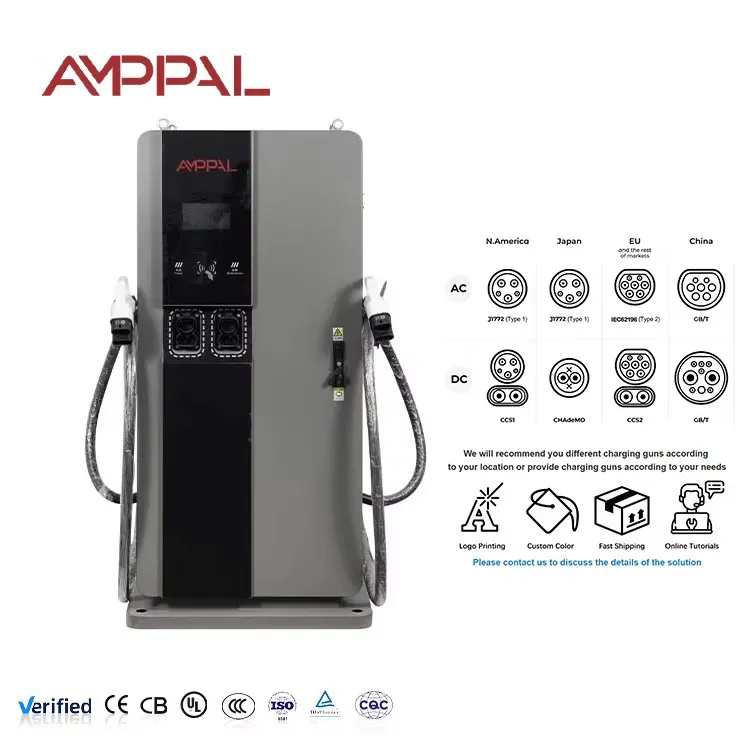

Hormigoi armatuzko estalki txiki batean muntatzen da, eta horrek obra zibila egun bateko lana egiten du astebeteko proiektua izan beharrean. 7 hazbeteko ukipen-pantailak HMI kudeatzen du, eta itxiturak CCS1, CCS2, CHAdeMO, GB/T eta NACS onartzen ditu, beraz, modelo batek inportazio-merkatu gehienei balio du.

Gorputz argalek ere kostua dute: tamaina handiko osagaietarako leku gutxiago dago, horregatik 3-Series 60 kW-rako eraikita dago, potentzia-sorta gorenerako baino.

Kabinetea txikitzen denean irabazten duzuna

0,41 m²-ko oinarria: 750 × 550 mm dendako ate baten, ponpa-irla baten edo aparkaleku estu baten ondoan egokitzen da.

Lauza txikiagoa eta hormigoi gutxiago: eskuliburuko estaldura estandarrak ekipamendu osoko zokaloa ordezkatzen du.

1700 mm-ko altuerak ukipen-pantaila eta konektorea eskura jartzen ditu gidari gehienentzat.

Unitate bakoitzeko pad batek esan nahi du postuak banan-banan gehi ditzakezula eskaria hazten den heinean, obra zibila berriro egin gabe.

Gorputz argalak badia berean lekua uzten du kableen kudeaketarako, bolardoak eta itxaronbiderako.

AC380V±15% sarrerak landa-sareak onartzen ditu, non tentsio beherapenak eta noraeza ohikoak diren.

Zehaztapen Teknikoak

AF-DC-60-Y-B-O-3/4/5-H-ren fabrikako zehaztapenak zehazki bidalitako moduan.

Leku estuak 60 kW-ko unitate hau egokitzen den eta tamaina osoko unitateak ez

Erosotasun-dendetako aurrealdeak: unitatea atearen ondoan dago, kutxatik ikusgai, aparkalekurik jan gabe.

20 bao azpiko aparkaleku txikiak: unitate batek edo bik lehendik dagoen 380 V-ko elikaduraren eskaria estaltzen dute transformadore berritu gabe.

Gasolindegiaren izkinak: dorre argala ponparen uhartearen eta muga-hesiaren artean sartzen da.

Hotelaren alboko loteak: unitate batek gaueko gonbidatuak eta eguneko bisitariak pad beretik zerbitzatzen ditu.

Tailerrak eta biltegi txikiak: 60kW-ko dorre batek flota kargatzen du lanpostuen artean, barrualdean edo marquesina baten azpian.

60kW-k nola isurtzen duen 1,7 metroko dorre batetik

Energia AC380V trifasikoan sartzen da, zuzendu eta 200-1000VDC-ra bihurtzen da eta ibilgailuak espero duen edozein konektoretik irteten da. Dorrearen diseinuak potentzia-moduluak baxuan jartzen ditu, kontrolagailua altuera erdian eta 7 hazbeteko ukipen-pantaila begien mailan jartzen du, grabitate-zentroa behera eta interfazea erosoa mantentzen duena.

Hoztea alboko harguneetatik behartutako airea da. Dorrearen altuerak aire-fluxuari bide bertikal luzea ematen dio, beroa moduluetatik urruntzen duena, eta haizagailuak kargarekin igotzen dira, beraz, geldialdi-aldiek isil-isilik egoten dira. Dirudiena baino garrantzitsuagoa den denda-aurrealde txiki batean, gidariek eta langileek saio osoa unitatetik metro gutxira igarotzen dutelako.

OCPP 1.6/2.0 txostenak, urruneko diagnostikoak eta firmware-eguneratzeak Ethernet, WiFi edo 4G bidez egiten dira, gure unitate handien backend integrazio bera. Gorputz trinkoarekin aldatzen dena fisiko hutsa da: lur gutxiago, hormigoi gutxiago, gunearen etendura gutxiago.

Konpromisorako lekurik ez duen kabinete baten kalitate-egiaztapenak

CE eta TUV motako homologazioa unitate osoan; UL eta CB txostenak esportatzeko fitxategiak eskuragarri.

96 orduko gatz-espraia itxituran, eta horrek garrantzia du unitate trinkoak errepide bazterretik gertuago egoten direlako.

Moduluaren muntaian bibrazio-probak, beraz, entregak eta leku zakarrean manipulatzeak ez ditu barne-junturak askatzen.

48 orduko karga osoko erretzea serie-zenbakiari lotutako erregistroekin.

Ukipen-pantaila egiaztatzen da eguzki-argia zuzenean eta eskularrudun eskuekin irakur daitekeela.

Moduluak -30 °C eta +55 °C artean daude; unitate osoa -25 °C eta +50 °C artean zehazten da.

3-Series trinkoa DC Linean muntatzea

1. urratsa. Itxitura argala altzairutik laser bidez moztuta dago eta robot bidez FANUC lerroetan salduta dago.

2. urratsa. TRUMPF prentsa balaztak gorputza tolesten du; hauts estaldura eta ontzea jarraitzen dute.

3. urratsa. Oinarrizko plaka, moduluen rack eta kable-guruinak daude DC linean.

4. urratsa. 380V-ko sarrerako atala eta gorakada babesa momentuaren kontrolarekin kableatzen dira.

5. urratsa. Rectifier moduluak instalatzen dira, ondoren 7 hazbeteko HMI eta estazioaren kontrolagailua.

6. urratsa. Unitate bakoitza 60 kW-ko karga-proba egiten da, unitate bakoitzeko eraginkortasuna erregistratuta.

7. urratsa. 48 orduko burn-in zikloko saioak karga ezberdinetan.

8. urratsa. Azken ikuskapena eta kaxa; plantak milioi bat unitate baino gehiago bidali zituen 2024ra arte.

Zure loterako egokia al da 60 kW-ko unitate trinkoa? Irakurri hau Lehenik

Aukeratu 3-Series gunea fisikoki estu dagoenean edo txikitan hasi eta postuz postu hazi nahi duzunean. 750 × 550 mm-ko oinarria eta pad bakarreko instalazioak kostu zibila baxua mantentzen du, eta 60 kW-k oraindik karga erabilgarria eskaintzen du ordubete baino gutxiagoan bidaiarientzako ibilgailu elektriko gehienentzat.

Saltatu leku zabala baduzu eta planifikatu 150 kW-tik gorako saioak; armairu handiago batek zabalera handiagoa ematen dizu pad lan bera egiteko. Saltatu ere zure guneak ezin badu AC380V hornitu, unitate hau sarrerako klase horretara finkatuta dagoelako.

Bi pistola-diseinurako normalean bi dorre instalatuko dituzu elkarren ondoan, eta horrek padaren lana bikoizten du. Pisatu hori arma bikoitzeko armairu bakar batekin agindu aurretik.

Zintzotasun-ohar bat gehiago: 60kW lan-zaldi ona da, baina ez titular zenbaki bat. Zure marketina auzoko potentzia handienaren araberakoa bada, 60 kW trinko batek ez dizu harrotzeko eskubide hori emango; benetan egokitzen den geltokia ematen dizu.

Zergatik aukeratzen dute saltzaileek AMPPALen serie trinkoa gune txikietarako

SKU batek CCS1, CCS2, CHAdeMO, GB/T eta NACS hartzen ditu, beraz, merkatari batek merkatu askotarako modelo bat gordetzen du.

15-20 laneguneko entrega marrazkia onartu ondoren; MOQ edukiontzi batetik.

OEM/ODM marka armairuan eta ukipen-pantaila abiarazteko pantailan, zure banatzailearen izena ateko plakan inprimatuta.

CE, TUV, UL eta CB ziurtagiriak aurrekontu paketean sartzen dira.

200 geltoki baino gehiago funtzionatzen dituen fabrika baten laguntza, beraz, erantzunak gune errealetan oinarritzen dira.

Gorputz estuak edukiontzien prezio estandarretan bidaltzen du, eta horrek lurreratzeko kostua aurreikusten du eskaera txikietarako.

Unitate trinkorako kaxa neurriak eta edukiontzi kopurua

1700 mm-ko dorrea zutik ontziratzen da 1850 × 750 × 700 mm-ko gutxi gorabehera altzairuzko kaxa batean, sardexka-poltsikoekin eta bi altxagailuekin. Konektorea, kablea eta ordezko metxak kutxa barruko osagarri betegarri batean bidaiatzen dute.

Unitatea estua denez, bi kutxak 40 metroko kubo handiko edukiontzi baten zabalera parteka dezakete hainbat konfiguraziotan; kargatzeko plana aurrekontuarekin bidaltzen da, beraz, zenbaketa zure eskaerarako zehatza da. Lehen proba-eskaera baterako, kutxa bakar bat LCL merkantzi gisa ibiltzen da manipulazio berezirik gabe.

Baldintzak FOB Ningbo edo CIF dira helmugara. Faktura, ontziratze-zerrenda, garraio-agiria, jatorri-ziurtagiria eta proba-txostenak kargatu eta 3 laneguneko epean ematen dira.

Instalazio trinkoen salmenta ostekoa

2 urteko berme estandarra moduluak, HMIa eta potentzia-etapa estaltzen dituena.

Ordezko moduluak eta ukipen-pantailak 5 laneguneko epean bidaltzen dira.

Urruneko diagnostikoa OCPP bidez matxurak eta firmware eguneratzeak.

Gune txikietan hormigoizko plataformarako eta lurrerako instalaziorako jarraibideak.

Aire-fluxuaren bide bertikaleko iragazkiak garbitzeko programazioa.

Kargagailu trinkoekin ohiko instalazio-akatsak

Okerra: eskuliburuko padaren marrazkia baino lauza txikiagoa isurtzea. Eskuinean: jarraitu instalazio gidan agertzen den errefortzu eta aingura ereduari.

Okerra: dorrea atzeko sakerik gabeko izkina batean sartzea. Eskuinean: utzi ateak sartzeko eskuliburuan zehaztutako zerbitzu-espazioa.

Okerra: kable-guruinaren sarrera amaitutako kalifikazioaren azpian lurperatzea. Eskuinean: eraman kanalizazioa kustilaren barruan markatutako posizioan.

Okerra: 60 kW-ko unitate batek 30 bao-lote bat estaltzen duela suposatuz. Eskuinean: planifikatu unitate bat eskari errealistako 4-6 postu bakoitzeko, gehi marjina.

Okerra: unitatea muntatzea ukipen-pantaila arratsaldeko eguzkiari begira jarrita estalkirik gabe. Eskuinean: orientatu HMIa distira zuzenetik urrun, irakurgarri eta fresko mantentzeko.

Zer esaten dute gune txikietako jabeek urte baten ondoren

Ho Chi Minh hiriko (Vietnam) erosotasun-denda baten jabe batek unitate bat jarri zuen dendaren erakusleihoan 2025ean. Lauza goiz bakar batean bota zen, eta dendako oinezko trafikoak elektrizitatearen kostua estaltzen du; kexa da ukipen-pantailak hautsa biltzen duela aire tropikalean, beraz, astero garbitzen dute zapi lehor batekin.

Kenyako Nairobiko hotel txiki batek bi unitate ditu gonbidatuentzako eta jabearen entrega-furgoneta. 1700 mm-ko altuera erraz sartzen da konoiaren azpian, eta oinarri estuak aparkalekua erabilgarri uzten du; kudeatzaileak kargagailua hoteleko aginte-panelean jakinarazi nahi du, orain OCPP hirugarrenen plataforma baten bidez kudeatzen duena.

Bali, Indonesiako jatetxe talde batek aparkalekuaren sarreraren alboan unitate bat gehitu zuen 2025ean. Kutxak hilabete bat baino gutxiago balio zuen aparkalekuak, eta ukipen-pantailak bazkariaren menua erakusten du; kexu bakarra badiaren ertzean aparkatuta dauden tamaina handiko SUVen kablearen luzera da.

Ohiko galderak: 60 kW-ko kargagailu trinkoak espazio mugatu baterako

G: Zenbat lur behar du unitateak?

A: 750 × 550 mm-ko oinarria gehi eskuliburuko sakea; hormigoizko kutxa normalean metro karratu ingurukoa da.

G: NACS onartzen al du?

E: Bai, NACS CCS1, CCS2, CHAdeMO eta GB/T-ekin batera bost konektore aukeretako bat da.

G: Kamioi bat kargatu al daiteke?

A: Bidaiarien ibilgailu elektrikoak eta furgonetak batez ere; kamioi astunentzat potentzia handiagoko modelo bat nahi zenuke.

G: Zer sarrera behar du?

A: AC380V±15% trifasikoa; 200-1000VDC-ra bihurtzen da ibilgailuarentzat.

G: Transformadorea behar al da?

A: Zure webguneak 380 V-ko jariorik ez badu bakarrik; 380 V-ko merkatuetako gune komertzial txiki gehienak zuzenean konektatzen dira.

G: Zenbat denbora behar du instalazioak?

A: Kutxa, aingurak, hodiak eta kokatzea - ​​gune gehienak bi eguneko epean kargatzen ari dira.

G: Zer da bermea?

A: 2 urteko estandarra unitate osoan, ukipen-pantaila barne.

G: Bi unitatek etengailu bat parteka dezakete?

E: baturarako tamainako elikadura bat parteka dezakete, baina unitate bakoitzak bere babes-gailu propioa behar du oraindik.

G: Dorreak baldaki edo aterpe bat behar al du?

A: Ez, IP54 da eta kanpoan erabiltzeko diseinatuta dago; capopa bat gidariaren erosotasunerako da, ez makinarako.
