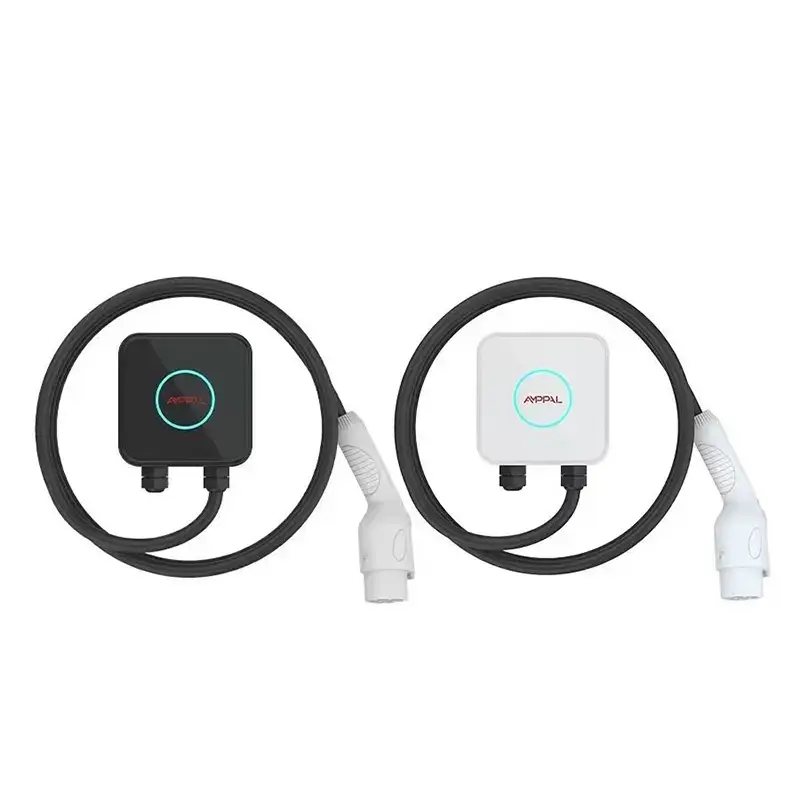

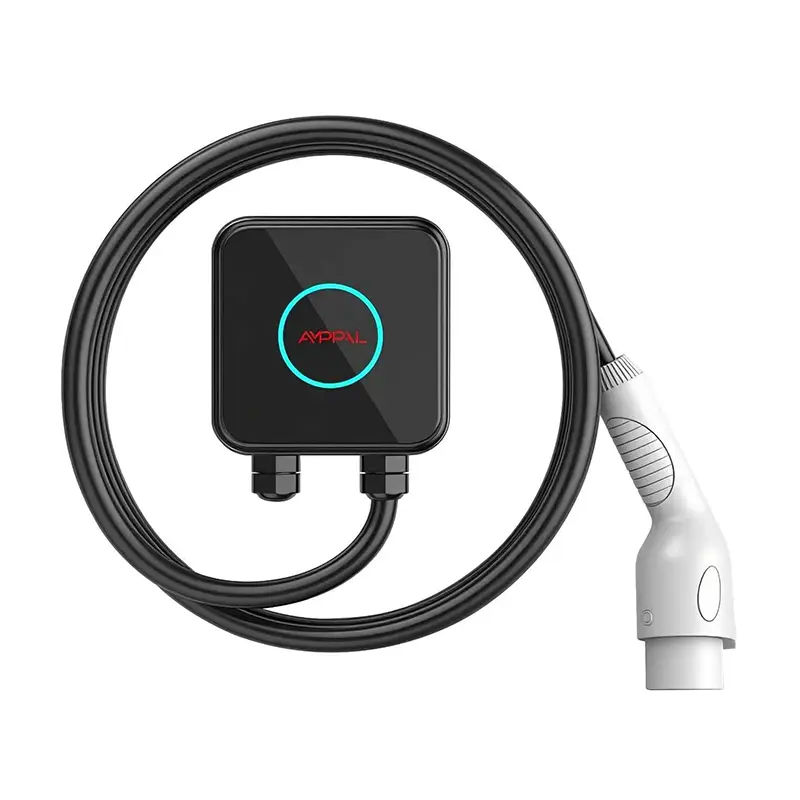

3,5 kW-ko Wallbox AC EV kargagailu trinkoa Etxeko eta Bulegoko kargatzeko

Zer da kargagailu hau (eta norentzat da)

150 x 150 x 65 mm-ko kutxa bat azal gogorreko nobela lodi baten edo etxeko bideratzaile baten tamaina da gutxi gorabehera. Hori da AMPPAL 3.5kW Compact-aren gorputz osoa: barruan dauden osagai, segurtasun-errele eta kontrol-taula guztiak.

Merkatuan dauden horma-kutxa gehienak bolumen hori hiru edo bost aldiz handiagoak dira. Soto estu batean, ur-berogailu baten ondoan edo metro erdi zabaleko horman, alde horrek erabakitzen du kargagailu bat instalatu dezakezun ala ez.

Unitate hau besteek baztertzen dituzten espazioetarako eraiki dugu: aparkaleku estuak, elektrizitate-gelarik gabeko apartamentu eraikin zaharrak, eskailera-zuloko lurreratzeak, baita partekatutako patioko horma bat ere. Zure hormak 150 mm-ko zabalera librea badu, kargagailu honetarako lekua du.

Zergatik Muturreko trinkotasunak zure instalazioa aldatzen du

Tamaina txikia ez da estilo trikimailu bat. EV kargagailu baten instalazioaren matematika fisikoa lau modutan aldatzen du.

Lehenik eta behin, muntatzeko altuera. 65 mm-ko sakonera duen unitate bat hormatik gutxiago irteten da, beraz, pasabide batean eser daiteke oinezko trafikoa blokeatu gabe - sotoko eskailera baten ondoan, non 120 mm-ko sakonera duen kaxa bat pasabidera irtengo litzatekeen.

Bigarrenik, lehendik dauden itxituren barruan sartzen da. Italiako eta Poloniako kontratistak Compacta lehendik zegoen metalezko banaketa-armairu baten barruan muntatu dute, eguralditik eta bandalismoetatik babestuz, harlandu berririk gabe.

Hirugarrena, kableen bideratzea. Kablea hormaren ondoan sartu eta irteten da, beraz, gainazaleko kanalizazio batek itxura garbia du eta bi tapoi baino ez ditu behar.

Laugarrena, pisua. Gutxi gorabehera 1 kg-rekin unitatea lau torlojurekin finkatzen da igeltsu edo adreiluan; ez da hormigoia zulatu edo zulatu beharrik.

Zer dago kargagailu baten barruan txiki hori

Etxeko eta Bulegoko kargatzeko 3,5 kW Compact Wallbox AC EV kargagailua IEC 61851-1:2017 3. moduko kargagune bat da. Ez du AC DC bihurtzen - lan hori autoan geratzen da. Egiten duena da esku-emate segurua kudeatzea: seinale pilotua, erreleen kontrola, lurraren jarraipenaren egiaztapena eta geldialdi automatikoa karga amaitzen denean edo akats bat agertzen denean.

Transformadorerik eta DC potentzia-etaparik gabe, itxitura izugarri txikitzen da. 3,5 kW-ko karga termikoa apala da: karkasa UL94 V-0 kalifikatutako termoplastikozko estalkia da (suaren aurkakoa), eta beroa karkasaren gainazaletik barreiatzen da haizagailurik gabe.

IP54-k esan nahi du unitateak edozein norabidetako hautsaren eta uraren zipriztinak jasaten dituela - ez urperatzea, baina euria, kondentsazioa eta mahuka garbitzea erraz pasatzen da. Kontrol-taula estandar gisa estalita dago, prezio honetan ezohikoa, beraz, kostaldeko garaje hezeetan bizirik irauten du.

Zehaztapen Teknikoak

Non dagokio 150 mm-ko kargagailu hau (eta non ez)

Erabilera errealistak zehatzak dira, eta argi eta garbi zerrendatzen ditugu.

1) Badia pribatu estuak apartamentu-sotoetan, batez ere Europako eta Asiako hego-ekialdeko eraikin zaharretan, non 2,2 m-ko korridore batek hormarik uzten ez duen.

2) Bigarren etxebizitzak eta oporretako etxeak 16A-ko hornidura monofasikoan.

3) Jabeak gutxieneko aztarna eta unitate aldagarri bat nahi dituen aparkaleku alokatuak.

4) Garaje-hormak galdarekin, ur-leungarriekin edo tresna-armairuekin partekatzen diren.

5) Flota-biltegiak instalazio pilotu merkea exekutatzen duten tamaina osoko ekipamenduarekin konpromisoa hartu aurretik.

Ez dagokio tokian: 22 kW-ko auto trifasikoa, 3 faseko potentzia erabilgarri bakarra duen gune bat (unitate hau 220 VAC monofasikoa da soilik), edo eguneko karga azkarragoa benetako beharra duen bide bat.

Konpaktuak nola kudeatzen dituen beroa, hautsa eta ura

Hiru ingeniaritza aukerak tamaina txikiko lan egiten dute kanpoan ondoan.

Beroa: 3,5 kW-ko galera guztira 40W-tik behera geratzen da karga osoan. Kasuak dissipazio gisa bikoiztu egiten du: barruko gainazal nerbioak kanpoko aurpegira eramaten dute beroa, eta karga probek gainazaleko tenperatura 55C azpitik erakusten dute 35C giroan.

Hautsa eta ura: IP54 kalifikazioa aurrealdeko estalki batekin eta kable-zorroa lotzen duten kable-guruinetatik dator, ez epoxi-ontzitik. Horrek unitatea mantentzen du: teknikari batek ireki, errele bat aldatu eta itxi egin dezake fabrikako tresnarik gabe.

Ziurtagiria eta Kalitatearen Bermea

CE markatua eta IEC 61851-1:2017 arauaren arabera probatu da, AC 3. moduko kargatzeko ekipoen arau arautzailea.

Etxebizitza materialak UL94 V-0 sukoitasun kalifikazioa du - kasuak ez du surik jasango, benetako kontuan hartzen da partekatutako sotoetan.

Unitate bakoitzak % 100eko segurtasun elektrikoko probak gainditzen ditu: lurraren jarraitasuna, isolamenduaren erresistentzia 500 V DC-n eta 1,5 kV-ko erresistentzia dielektrikoa.

Lagin-unitateek 96 orduko gatz-ihindura-proba bat egiten dute eta 500.000 zikloko erreleen erresistentzia-proba bat egiten dute gure laborategian.

Sarrerako ikuskapenak kontaktoreak, MCUak eta korronte-sentsoreak loteen ziurtagiriekin egiaztatzen ditu; baztertze-tasa zozketa bidez erregistratzen da.

Lantegiak CE, TUV, CB eta UL ziurtagiriak ditu AMPPAL familiarentzat, kanpoko erakunde jakinaraziek ikuskatuta.

Kargagailua nola egiten den (8 urrats)

Gure Yueqing lantegian (Zhejiang, "tresna elektrikoen hiriburua") ekoizpena sekuentzia finko batean exekutatzen da:

1) SMT PCB muntaia soldadura-pasta ikuskapen automatizatuarekin.

2) Estaldura konformatua aplikatu eta ondua.

3) Errele, sentsore eta MCU plaka atzeko karkasaren erdian sartuta.

4) Kable-guruina eta 5 m-ko kablea instalatuta, momentuaren kontrolarekin.

5) Proba funtzional automatizatua 230V-an ibilgailuaren karga simulatuarekin.

6) 100% pot eta lur-jarraitasuneko segurtasun-proba.

7) Ikusizko ikuskapena eta serie-zenbakiaren laser bidezko markaketa.

8) Muntatze-kit eta abiarazte bizkorra duen txartelaz josia, 24 orduko laginaren egiaztapenaren ondoren paletizatuta.

FANUC (Shanghai) eta TRUMPF (Alemania) bazkideekin hornitutako robot bidezko lineak txapa maneiatzen dute gure estazio handietarako; Compact AC linea dedikatu batean exekutatzen da. Plantaren urteko ahalmena milioi bat unitatetik gorakoa da.

Tamainaren gida: 3.5kW nahikoa al da zuretzat?

Izan gaitezen zuzenak: 3,5 kW karga motela da estandar modernoen arabera. Gauean aparkatzen diren autoetara egokitzen da: bidaiariak, hibrido entxufagarriak eta hiriko ibilgailu elektrikoak 20-40 kWh-ko bateria erabilgarriak dituztenak.

Ez erosi zure eguneroko bidaiak 150 km inguru gainditzen baditu karga alternatiborik gabe. Kasu horretan, 7kW-ko trinkoa edo 11kW/22kW-ko geltokia da gomendio zintzoa.

Saltatu ere zure etxeak 3 faseko kableatuak baditu eta zure autoak 11 kW onartzen baditu;

Zer egiten du unitate hau dei egokia: espazio fisiko estua, berrituko ez duzun 16 A fase bakarreko zirkuitu bat edo bigarren mailako jabetza bat kargagailu merkea eta oharkabea behar duena.

Zergatik aukeratu AMPPAL Kargagailu trinko generikoen gainetik

Fabrika zuzenean Zhejiang Anfu New Energy Technology Co., Ltd.-tik (2014an sortua, nazio mailako enpresa espezializatua) - fabrikatzailearekin ari zara, ez merkataritza-enpresa batekin.

Epe estandarra 15-20 lanegun; laginak 3-5 lanegunetan bidaltzen dira airez.

OEM eta ODM ongi etorriak: logotipoa, kablearen luzera, entxufe mota (1 mota / 2 mota / GB / T) eta kolorea 100 unitatetik aurrera.

Dokumentazio paketea: CE deklarazioa, IEC 61851-1 proba-txostena, eskuliburua, aduanarako fabrikako ikuskapen-ziurtagiria.

Esportatu ibilbidea 40+ herrialdetara, besteak beste, EAE, Saudi Arabia, Errusia, Alemania, Frantzia, Malaysia, Thailandia, Vietnam, Mexiko eta Brasil; NEOM eta Sime Darby erreferentziazko bazkideak dira.

MOQ unitate batetik probak egiteko; 50 eta 500 unitateko bolumen mailak.

Paketatzea eta Bidalketa

Unitate bakoitza 1,6 kg inguruko 210 x 210 x 120 mm-ko kartoi batean bidaltzen da kargagailuarekin, 5 m-ko kablearekin, muntatzeko kitarekin eta eskuliburuarekin. Kutxa mezularitza egokia da, beraz, aireko merkantzien garraioa merkea da: 40 unitate pilatzen dira 0,1 m3-ko lursail bakarrean.

Itsasoko garraiatzeko, 1.200 unitate kargatzen dira 20 oineko edukiontzi batean 24 palletetan bilduta, 50 kartoi bakoitzean.

Merkataritza baldintzak: FOB Ningbo edo Shanghai, EXW edo CIF eskatuz gero. Tramiteak faktura komertziala, pakete-zerrenda, CE aitorpena eta jatorri-ziurtagiria biltzen ditu; L/C eta D/P errutinaz maneiatzen ditugu.

Salmenta osteko laguntza eta bermea

2 urteko berme estandarra fabrikazio-akatsen gainean; eskulana eta itzulera-bidalketa kasu bakoitzean hitzartuta.

Ordezko piezak (errelea, kontrol-taula, kablea) 7 laneguneko epean bidaltzen dira; Europarako eta Ekialde Hurbilerako lehentasunezko airea.

Doako urruneko diagnostikoa: bidali akatsen LEDaren argazki edo bideo bat eta gure ingeniariek lanegun bateko epean erantzungo dute.

Erabiltzaileen mantentze-lanak arina dira: egiaztatu kablearen estalkia ebakirik dagoen, estutu hormako torlojuak, atera hautsa urtean bitan.

Berme hedatua eta tokiko zerbitzu-kontratuak daude Alemanian, Frantzian eta EAEko saltzaileek.

Instalazio eta erabilera oharrak

Okerra: egurrezko horma baten kontra muntatzea atzeko zuloak estalita. Eskuinean: utzi 30 mm-ko aire-hutsune bat eta mantendu aire-zuloak garbi - IP54-k uraren aurka babesten du, ez aire-fluxua blokeatzen.

Okerra: kargagailua etxeko entxufe batera konektatzea egokitzaile baten bidez. Eskuinean: konektatu gogor 16 A-ko etengailu batera (A edo B motako RCD, 30 mA), lurraren jarraikortasunaren egiaztapenak diseinatu bezala funtzionatzeko.

Gaizki: kargatzen ari den bitartean 5 m-ko kablea ondo harilkatu amuan. Eskuinean: askatu guztiz saio baten aurretik; Kargapean harildutako kable bat berotu egiten da eta etenaldi termikoa aktibatu dezake.

Okerra: euri horizontalaren aurrean guztiz jasandako muntaketa. Eskuinean: estalpean edo aparkaleku batean instalatu; IP54-k ihinztadura onartzen du, ez euri orduak.

Okerra: konektorea lurrera erortzea, autoak ibiltzen diren tokian. Eskuinean: gorde pistola bere euskarrian, pinak garbi eta lehor egon daitezen.

Bezeroek instalatu ondoren esaten dutena

Varsoviako jabetza-kudeatzaile batek sei unitate instalatu zituen 1970eko hamarkadako apartamentu-soto batean joan den udazkenean. 150 mm-ko zabalerari esker, fusible-taulen eta eskaileraren artean kargagailuak instalatzen zituen - tamaina osoko geltoki batek ezin zuen leku hori okupatu. Bere oharra: kable finkoa labur geratu zen azken badian, beraz, bigarren loteak 7m-ko kableak lortu zituen.

Penang-eko auto-saltzaile batek Compact-a erakusleiho demo kargagailu gisa erabiltzen du. «Bezeroek paperezko liburu baten ondoan ikusten dute eta berehala lortzen dute tamaina», dio. Kexa txikia: LED eraztuna distiratsua da erakusleiho ilun batean, eta gauez gainditzen du.

Bavariako autokarabana batek bere hibrido entxufagarria kargatzen du 16A zirkuitu bateko lorategiko estalpe batean. Denboraldi bat euri eta -8C izoztearen ondoren, zero akats; onartzen du 2 urteko bermea dela probatzeko gogoa eman diona - elektrizistarik gabe gomendatzen dugun zerbait, nahiz eta funtzionatu zuen.

Ohiko galderak

G: 3,5 kW-ko kargagailu hau etxeko entxufe batean exekutatu al daiteke?

E: Ez. RCD batekin 16A-ko zirkuitu dedikatu batera kableatu behar da.

G: Zenbat denbora gehitzen du orduko 3.5kW-k?

A: Gutxi gorabehera 14-15 km 230V-an; 30 kWh-ko bateriak 8,5 ordu inguru betetzen ditu.

G: Itxitura benetan suaren aurkakoa al da?

A: Bai - UL94 V-0, plastikoentzako sukoitasun-klase altuena.

G: Kanpoan munta al dezaket?

A: Teilatu edo aterpe baten azpian, bai; IP54 zipriztinak eta hautsa kudeatzen ditu, ez euri horizontal etengabea.

G: EV marka guztiekin funtzionatzen al du?

A: Edozein modu 3 AC-rekin bateragarria den EV-k eskatzen duzun entxufearen aldaerarekin funtzionatzen du: 1 mota, 2 mota edo GB/T.

G: Zergatik bakarrik 16A 32A beharrean?

A: 150x150x65 mm-ko gorputza termikoki optimizatuta dago 16Arako; 7kW Compact-ek 32A estaltzen ditu aztarna berean.

G: Zer gertatzen da RCD-ak karga erdian bidaiatzen badu?

A: Kargatzea gelditzen da eta akatsen LED bat agertzen da; akatsa garbitu ondoren bakarrik berrabiaraziko da.

G: Geroago eraman al dezaket alokairuko etxebizitza batera?

A: Bai - lau torloju eta 16A konexio estandarra; elektrizista batek 20 bat minututan egiten du mugimendua.
