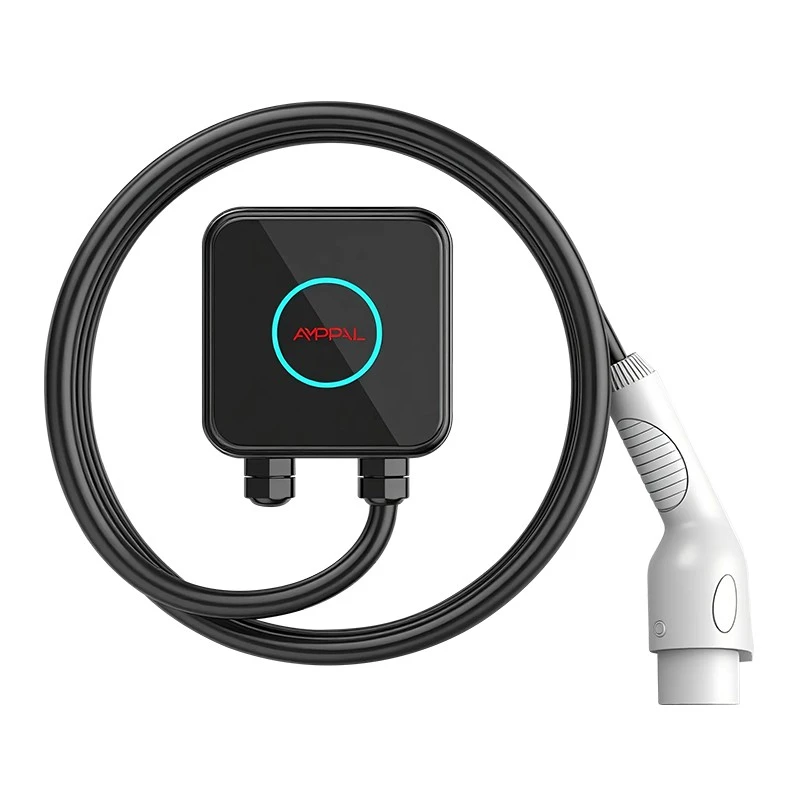

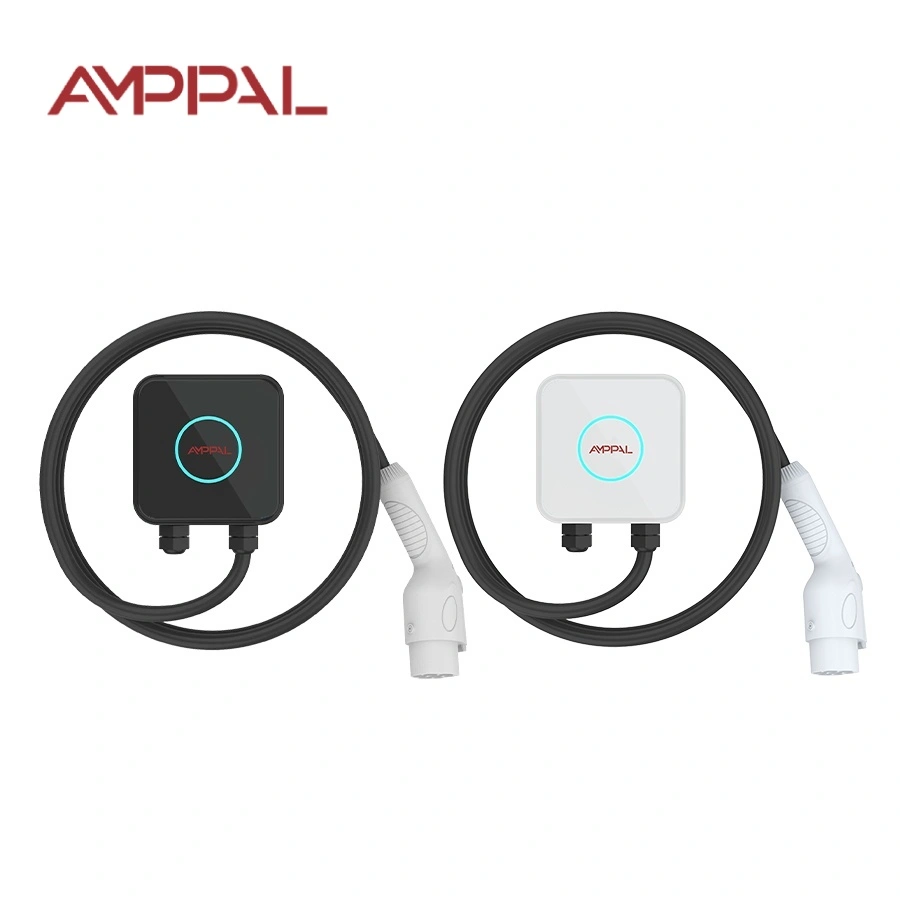

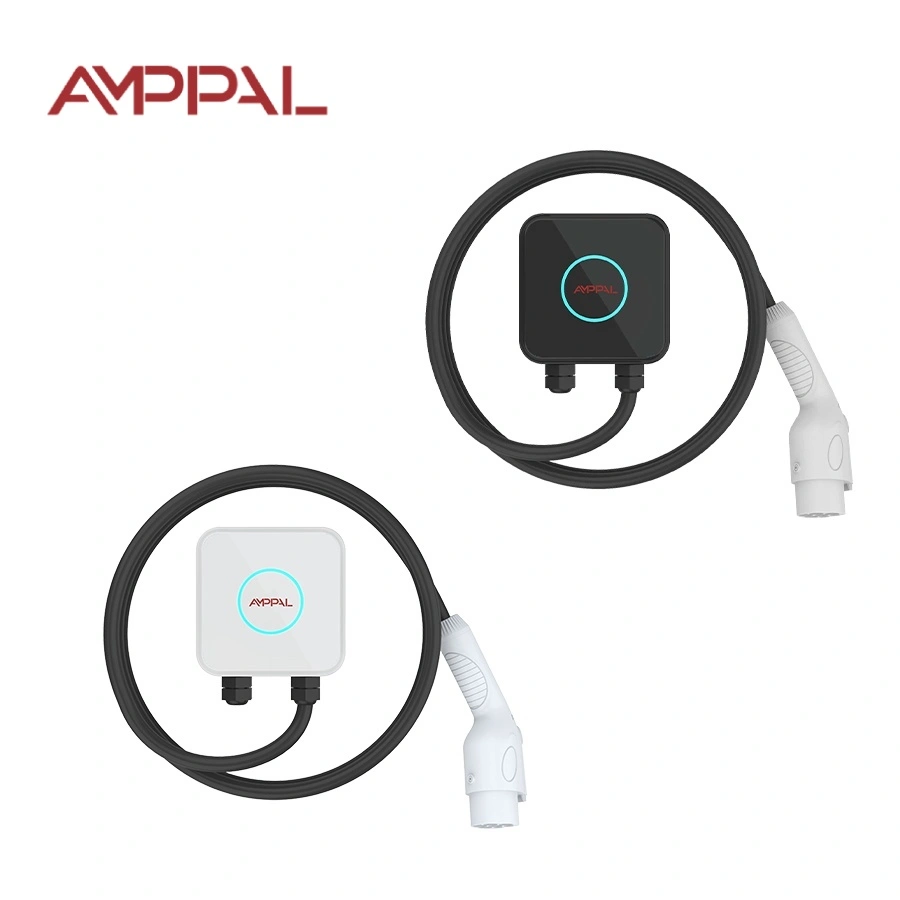

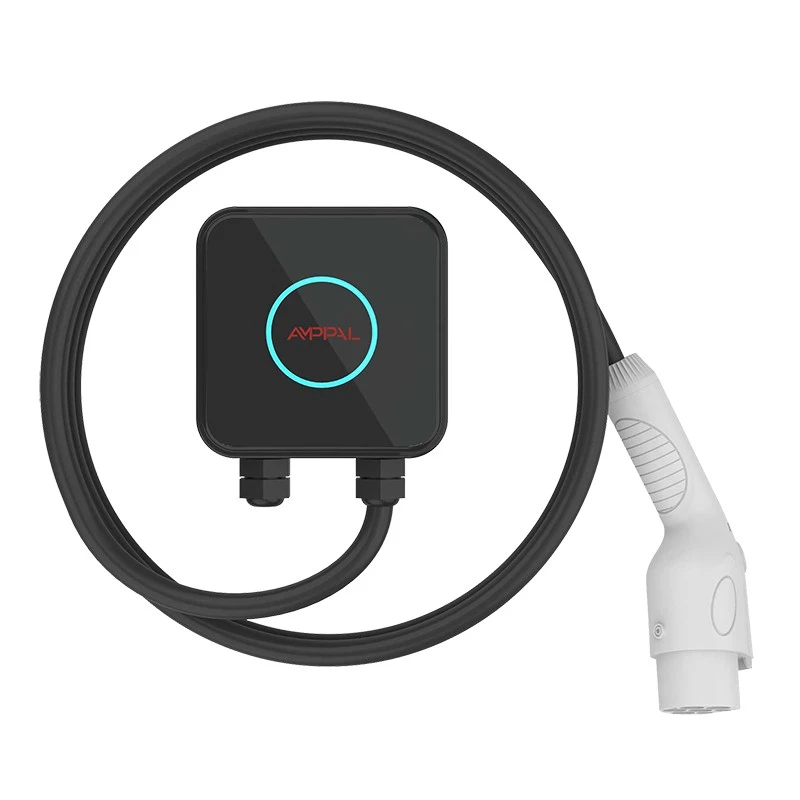

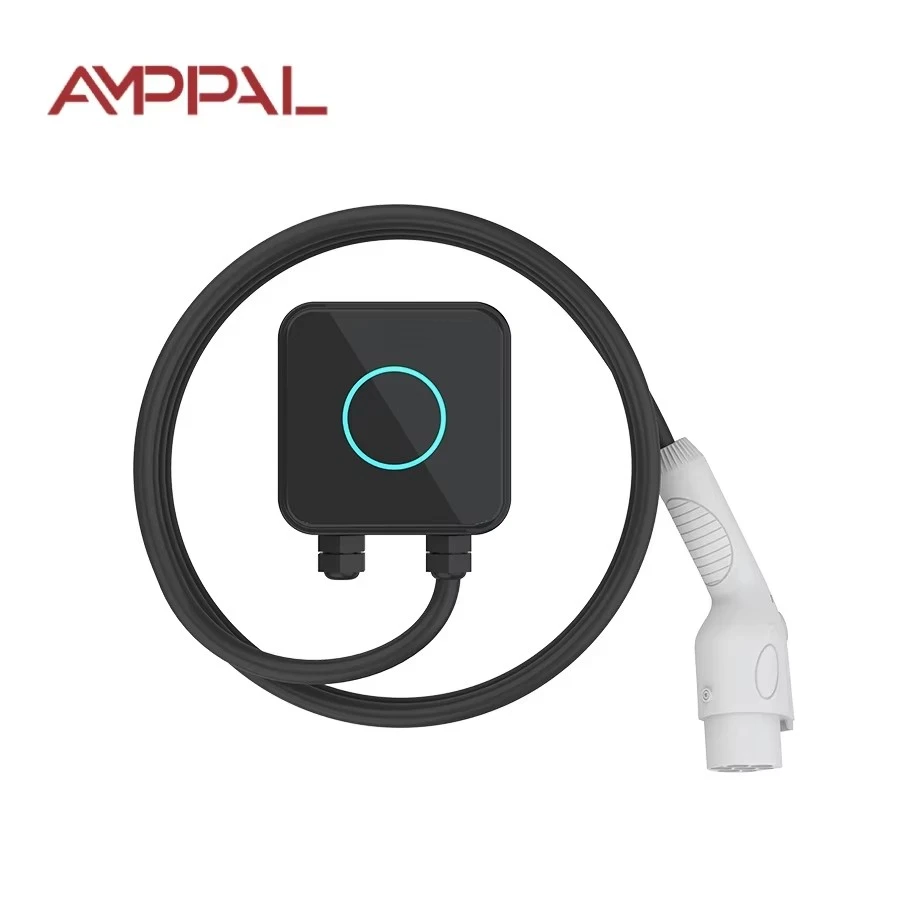

7 kW Compact Wallbox AC EV kargagailua Bizitegi Garajeetarako

Zure kargagailuak ez du iraunkorra izan behar

AMPPAL 7kW Compact ostiral arratsaldean horman destorloju dezakezun eta astelehenerako hiri berri batean martxan edukitzeko kargagailua da.

EV jabe gehienek hormako kutxa altzari gisa hartzen dute: torlojua, kableatuta, etxearen zati bat. Alokatzen baduzu, lanpostuz aldatzen baduzu edo bigarren jabetza batean udak igarotzen badituzu, iraunkortasun hori erantzukizun bihurtzen da.

Unitate honek 1 kg inguru pisatzen du eta lau torlojurekin finkatzen da. Desinstalatu, bildu 5 m-ko kablea eta ordezko pneumatikoaren ondoan dagoen maleteroan ibiltzen da.

Liburu-tamainako gorputz batetik 32A karga osoa

Zazpi kilowatt 230V-tan 32A esan nahi du - gutxi gorabehera 30 km orduko autonomia EV tipiko batean, edo 40 kWh-ko bateria bat sei ordu ingurutan betetakoa.

Gorputzak 150 x 150 x 65 mm ditu oraindik. Trikimailua: AC kargatzeak ez du transformadorerik kutxa barruan; konbertsioa autoan bizi da. Beraz, estazioa txiki geratzen da potentzia-kalifikazioa hazten den bitartean.

Kudeaketa termikoa gure 3,5 kW-ko bertsiotik desberdina da - 7kW-k UL94 V-0 oskol termoplastikoaren barruan zigilatutako aluminiozko dissipazio-nukleo bat du, eta karga-probak gainazala 60C-tik behera mantentzen du 35C-ko giroan.

IP54-k euri zipriztinak eta hautsak kanpoan mantentzen ditu, eta konformazioz estalitako kontrol-taulak berotu gabeko garaje batean kondentsaziotik irauten du.

32A-ko erreleak eta hornidura-bide fusibleak etengabeko funtzionamendurako balio du, beraz, kutxak zortzi orduko gaueko saioak egiten ditu bidaia eragozpenik gabe.

Nola funtzionatzen duen Quick-Mount sistemak

Atzeko plaka hormara lotzen da behin; kargagailuaren gorputza gainean irristatu eta bi torloju gatibuekin blokeatzen da. Desblokeatzeko giltza hexagonal estandarra behar da, guztira hiru minutu inguru.

Elektrikoki, 32A-ko zirkuitu dedikatu bat behar duzu A edo B motako RCD batekin. Hornidura-kablearen neurriko kable-guruinak bidaltzen ditugu, beraz, itxitura berdinak kable gogorreko instalazioak kudeatzen ditu.

Benetan behin-behineko konfigurazioetarako (denboraldi baterako alokatuta dagoen etxea, tailer bat), elektrizista batek horma alboko 32 A-ko entxufe batera kable dezake eta unitatea bere hornidura-hariaren bidez konektatu daiteke. Berretsi tokiko arauak; herrialde batzuek hori mugatzen dute.

Kargatzeko aldea 5 m-ko kable finkoa da. Autoaren ataka da aldatzen dena, beraz, hautatu 2 mota, 1 mota edo GB/T zure ibilgailuarekin bat etortzeko eskaera egiterakoan.

Zehaztapen Teknikoak

Alokairuak, kanpinak eta bigarren etxebizitzak: nor da onura gehien

1) 1-3 urtean behin mugitzen diren errentariak - kargagailua errentamenduarekin mugitzen da, ez jabearen horma. 2) Bi kargagailu erosteari uko egiten dioten udako txabola edo eski-txalet baten jabeak. 3) Senide baten etxean asteak pasatzen dituzten eta gaueko benetako kargatzea nahi duten EV gidariak. 4) Overlanders eta autokarabana EV bat atoian eramaten, kanpinetako konexioetan kargatzen. 5) Azoketan eta bezeroen guneetan kargagailuak erakusten dituzten saltzaileak eta saltzaileak.

Erabiltzaile hauetako bakoitzak arazo berari aurre egiten dio: kargagailu finko bat alferrik galtzen da irtetean. Compact-ek kostu finko hori eramangarri bihurtzen du.

Testuinguruari dagokionez, bi unitate gehi kableak sartzen dira 60 litroko zorro estandar batean - saltzaile bat erakustaldi batera hegan egiten denean axola duen xehetasuna.

Instalazio desmuntagarria eta finkoa: trukea

Geltoki finkoak eta aldagarri hau saltzen ditugu, beraz, zintzo izan gaitezen konpromisoari buruz.

Kargagailu iraunkor bat txukunagoa da: ez dago torlojurik ikusten, ez dago berriro kableatu hurrengo tokian, normalean kable luzeagoa. Zure etxebizitzaren jabea bazara eta bost urtez egonen bazara, unitate finko bat erosi hobea da.

Compact-ek txukuntasun apur bat eramaten du eramangarritasunarekin. Bere benetako alde txarrak: gune berri bakoitzean 32A zirkuitu bat antolatu behar duzu, eta 5m-ko kablea unitate handiagoetan aurkitzen diren 7-8m baino laburragoa da.

Inoiz mugitzeko asmoa baduzu, prima txiki bat ordaintzen ari zara erabiliko ez duzun kaleratze bizkorreko funtzio batengatik. Hori da matematika zintzoa.

Arauak, Probak eta Betetzea

CE markatua; IEC 61851-1:2017ren arabera probatu da 3. moduko AC kargatzeko.

UL94 V-0 suaren aurkako etxebizitza; kasu-familia bera erabiltzen da gure flota unitateetan.

%100eko ekoizpen-probak: lurraren jarraitasuna, 500V DC isolamendua, 1.5kV-ko erresistentzia dielektrikoa.

Mota probak 96 orduko gatz-ihintza eta 500.000 zikloko erreleboko erresistentzia-korrika hartzen ditu.

Kontaktoreen, korronte-sentsoreen eta MCUren lote-ziurtagiriak homologatutako hornitzaileen eskutik.

Fabrikaren ziurtagiriak: CE, TUV, CB, UL - Kanpoko jakinarazitako erakundeek ikuskatuta, programazio iraunkorrean.

SMT Linetik Bidalketa Kartoiraino

Gure Yueqing lantegian (Zhejiang) eraikitzeko sekuentzia:

1) SMT muntaia ikuskapen optiko automatizatuarekin.

2) Estaldura konformatua aplikatu eta ondua.

3) Distiragailuaren nukleoa eta erreleen pila oskolean muntatuta.

4) 5 m-ko kablea, momentua kontrolatutako guruinen bidez egokituta.

5) Ibilgailuen simulazio-proba funtzionala 32A-n.

6) Pote altuko eta lur-jarraitasuneko probak.

7) Serieko laser bidezko markaketa eta azken ikus-entzunezko egiaztapena.

8) Kartoizko paketea muntatzeko plakarekin, giltza hexagonalarekin eta eskuliburuarekin, gehi lote bakoitzeko 24 orduko lagin bat.

AC eta DC lineak bananduta ibiltzen dira plantan; Estazio handietarako xafla metalikoa FANUC (Shanghai) eta TRUMPF (Alemania) bazkideekin eraikitako robot-lerroetatik dator. Urteko edukiera milioi bat unitatetik gorakoa da.

7kW abiadura egokia al da zure gidatzeko?

Zazpi kilowatt-ek gaueko eredu klasikoa estaltzen du: 30 km orduko autonomia, zortzi ordu aparkatuta 240 km gehitu dira. Horrek asetzen ditu bidaiari gehienak eta baita distantzia luzeko alokairu-bidaiak ere.

Ez da produktu egokia egunero 250 km baino gehiago gidatzen badituzu beste kargarik gabe, edo zure autoak 11 kW trifasikoak onartzen baditu eta zure etxeak kable trifasikoa badu; orduan 11 kW-ko geltokiak hobeto balio dizu.

Eta gehiegizkoa da 10 kWh-ko bateria duen hibrido entxufagarri batentzat; 3,5kW Compact-ek gau hori beteko luke eta erostea gutxiago kostatuko litzateke.

Fabrikan lortzen duzuna besteek saltatzen dutena

Zuzeneko fabrikatzailea: Zhejiang Anfu New Energy Technology Co., Ltd., 2014an sortua, 260 langile baino gehiago dituen nazio mailako enpresa espezializatua.

Epe estandarra 15-20 lanegun; airez bidalitako laginak 3-5 lanegunetan.

OEM aukerak 100 unitatetik aurrera: logotipoa, kablearen luzera, entxufe estandarra (1 mota / 2 mota / GB / T), kaxa kolorea.

Esportatu tramiteak osatuta: CE deklarazioa, IEC 61851-1 proba-txostena, fabrikako ikuskapen-ziurtagiria.

40+ herrialdetan egindako ibilbidea; erreferentziazko bazkideen artean NEOM (Saudi Arabia) eta Sime Darby (Malaysia) daude.

Proba 1 unitateko MOQ; 50 eta 500 unitateko prezioen mailak.

Kutxa, pisua eta karga aukerak

Bidalketa-kartoiak 210 x 210 x 120 mm ditu 1,7 kg inguru muntatzeko plakarekin eta tresnekin. 50 unitateko paletak 90 kg baino gutxiago pisatzen ditu, eta horregatik aireko merkantzien garraioa da eskaera txikietarako lehenetsia - normalean 5-7 egun Europara atez atekoa.

Itsasoko salgaiak: 1.200 unitate inguru 20 oineko edukiontzi bakoitzeko 50 kartoizko 24 palletetan bilduta.

Baldintzak: FOB Ningbo edo Shanghai, EXW edo CIF. Tramiteak faktura komertziala, pakete-zerrenda, CE aitorpena eta jatorri-ziurtagiria barne hartzen ditu; L/C eta D/P onartzen dira.

Bermea, ordezkoak eta zerbitzuaren erantzuna

2 urteko bermea fabrikazio akatsetan; eskulana eta itzulera-bidalketa kasu bakoitzean hitzartuta.

Ordezkoak - errelea, kontrol taula, kablea, muntatzeko plaka - 7 laneguneko epean bidaltzen dira.

Argazki edo bideo akatsen diagnostikoa ingeniariaren erantzunarekin lanegun bateko epean.

Erabiltzaileen mantentze-lanak: garbitu aireportuak, egiaztatu kablearen zorroa, estutu berriro torlojuak instalatu eta hilabetera.

Saltzaileen zerbitzu-kontratuak Alemania, Frantzia eta EAEko tokiko bazkideekin.

Egin eta ez egin kargagailua mugitzean

Okerra: hornidura-kablea atera eta unitatea bustitzea. Eskuinean: itzali etengailua, lehortu guruinak, harilkatu kablea solte, gorde kutxa zutik maleteroan.

Okerra: helbide berrian berriro instalatzea elektrikari batek zirkuitua egiaztatu gabe. Eskuinean: tokiko elektrizista batek egiaztatzea 32 A-ko edukiera eta RCD mota plaka izorratu aurretik.

Okerra: unitatea kargatzeko kablearen bidez eramatea. Eskuinean: altxa ezazu gorputzetik - kablea korrontearen araberakoa da, ez ekipajea maneiatzeko.

Okerra: 2 motako pistola lurrean zintzilik uztea aldi baterako gunean. Eskuinean: erabili hormako zorroa, edo zorrotu arma zorrorik ez badago.

Okerra: helmugan 230V-ko edozein entxufe suposatuz gero. Eskuinean: egiaztatu 32A-ko zirkuitu erreal bat; 13A-ko entxufe batek saioa zapaldu edo moztuko du.

Jabearen esperientziak kargagailu mugikor batekin

Dublinen alokatzen duen software-ingeniari bat 18 hilabetez behin mugitzen da batez beste. Muntatzeko kita poltsa batean gordetzen du eta mugimendu batek orain «bazkaltzeko atsedenaldi bat» hartzen duela dio: matxura kendu, lau torloju, kaxa kotxean, berriro instalatu pisu berrian. Bere kexa: 5 m-ko kablea estua da bao bikoitz baten urruneko aldean, beraz, sudurra aparkatzen du.

Vancouver-eko bikote batek Compact bat gordetzen du bere apartamenturako eta laku ondoko kabina bat lau ordura, atzeko bigarren plaka bat erosiz hormako hardwarea bi guneetan egon dadin. Aurkitu zuten harrapaketa: kabinan, 7kW-k 32A-ko zirkuitua maximotzen du, beraz, ur-berogailuak eta kargagailuak ezin dira elkarrekin funtzionatu - gauez kargatzea programatzen dute.

Australiako overlander batek kanpineko 32A konexioetatik kargatzen du eta unitateak 4.000 km-ko legarrezko bideetatik bizirik atera duela jakinarazi du. Ohar txikia: hasierako txartela ingelesez bakarrik da, eta frantses/gaztelaniazko bertsioa nahi du kaxan.

Errentariek gehien egiten dituzten galderak

G: Lurjabearen baimena behar al dut hau instalatzeko?

A: Atzeko plakak lau torloju-zulo txiki uzten ditu, beraz galdetu lehenik; jabe gehienek onartzen dute kentzea garbi dagoelako.

G: Benetan mugitu al dezaket nik?

A: Desinstalatzea DIY segurua da, baina berriro instalatu bakoitzak elektrizista bat behar du zirkuitua egiaztatzeko.

G: Amona kable bat baino azkarrago kargatuko al da?

E: Bai - 8A etxeko kablearen karga baino hiru aldiz azkarrago.

G: Zer gertatzen da nire hurrengo etxeak 16A monofasikoa soilik badu?

A: Unitatea 3,7 kW-tan kargatzen da bertan.

G: Zein plug eskatu behar dut?

A: 2 mota Europako autoetarako, 1 mota Japoniako eta AEBetako modelo gehienentzat, GB/T Txinako merkatuko ibilgailuentzat.

G: Etxebizitza nahikoa gogorra al da enborra bidaiatzeko?

A: UL94 V-0 shell dissipatzeko nukleo zigilatuarekin flota-frogatuta dago; ontziratu jatorrizko kartoian posible bada.

G: Zer gertatzen da hex giltza galtzen badut?

A: Edonon saltzen den tamaina estandarra da; ordezko bat ere sartzen dugu kaxan.

G: Zenbat irauten da ohiko EV batean karga osoa?

A: 40 kWh-ko bateria % 10etik % 100era pasatzen da 5,5-6 ordu inguru 7 kW-tan.

G: Unitate batek bi auto karga ditzake?

A: Ez - konektore bakarra unitate bakoitzeko; gehitu bigarren Compact bat bi bao behar badituzu.
