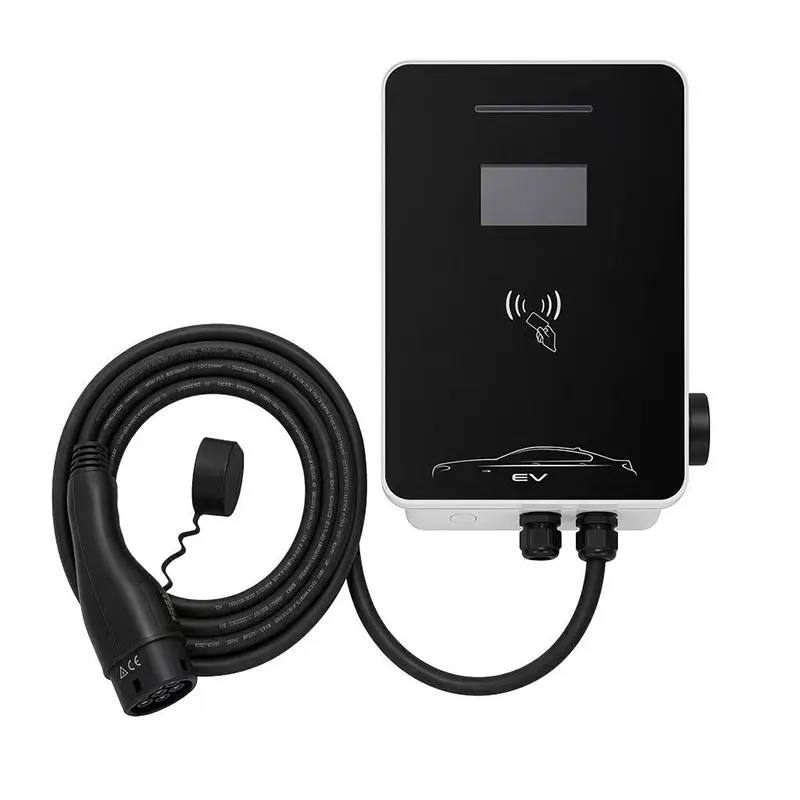

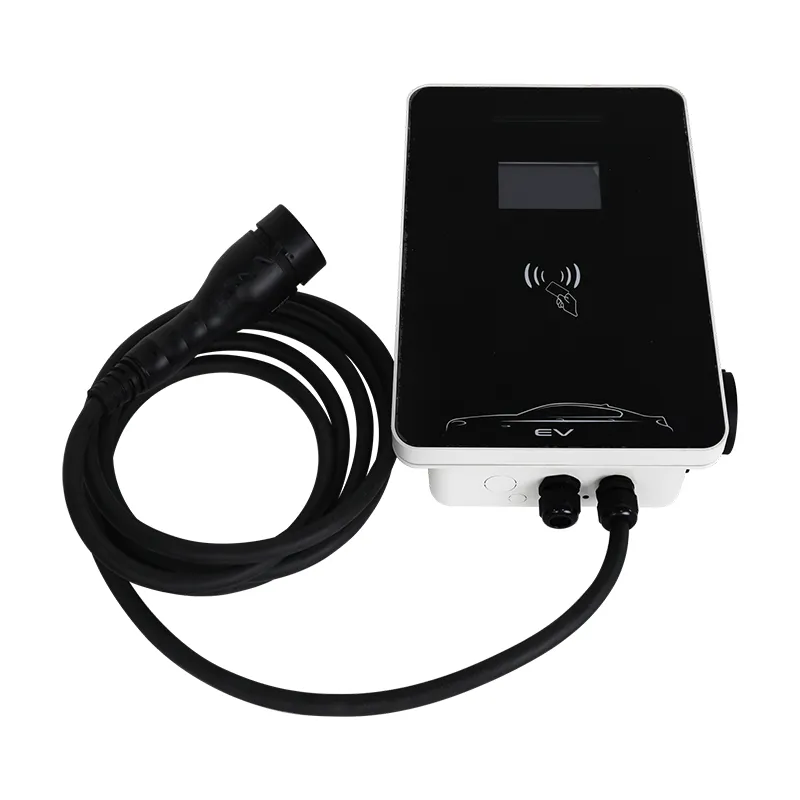

11kW AC Wallbox EV kargagailua egoitza eta lantokian kargatzeko

11 kW trifasikoa: Eraikin zaharrei egokitzen zaien berritze lasaia

Etxebizitza eta lantokian kargatzeko 11kW AC Wallbox EV kargagailu bat eraikin zahar bati normalean gehi diezaiokezun potentziarik handiena da kaleko transformagailua ukitu gabe.

380V trifasikoko hornidurak 16A fase bakoitzeko 11kW ematen ditu 7kW-ko unitate monofasiko batek baino korronte gutxiago ateratzen duen bitartean. Intuizio kontrako gertaera hori da RZ geltoki honen istorio osoa.

1970eko hamarkadako etxebizitza-bloke baterako, tailer txiki baterako edo baserri-eraikin baterako, sarritan errazagoa da hiru faseko edukiera gehitzea fase bakarreko elikadura berritzea baino - faseak dagoeneko hor daudelako, zain.

Orrialde hau birmoldatze-bide horri buruzkoa da: 11 kW-ko RZ-ak zer behar duen, zure elektrizistak egiaztatzen duena eta trifasikoak benetan monofasikoa gainditzen duenean.

Zergatik 16A Fase bakoitzeko Sarerako opari bat da

380V trifasean, 11kW fase bakoitzeko 16A besterik ez da. 7 kW-ko kargagailu monofasiko batek 32A tiratzen ditu fase batean - kable batean korrontearen bikoitza.

Korrontea, ez potentzia, da kableak berotzen dituena, etengailuak estresatzen dituena eta tentsioak jaisten dituena. 11kW hiru fasetan zabaltzeak kable bakoitzeko karga mozten du, eta horregatik zerbitzu publiko askok hiru faseko AC kargatzea onartzen dute, non fase bakarreko zozketa handiagoa baztertuko luketen.

Praktikan, horrek esan nahi du: 16A-ko zirkuitu trifasikoa sarritan egon ohi da eraikin zaharretan (labeak, ur-berogailuak, tailerreko makinak), eta hari kargagailua gehitzeak ordezko etengailuaren posizioa besterik ez izatea agian.

Buruko lekua ere uzten du. Geroago eraikinak eguzkia edo bigarren kargagailu bat gehitzen badu, plaka trifasikoak xurgatzen du kablea berriro tiratu gabe.

Banaketa-taula zaharrago bat berritzea zer dakar

Zure elektrikariak egiaztapen-zerrenda labur bat egiten du: berretsi eraikinak benetan trifasikoa duela (lau hari sarrerako horniduran - hiru fase gehi neutroa), neurtu lehendik dagoen karga fase bakoitzeko eta aurkitu ordezko DIN posizio bat 16A edo 20A etengailurako RCD batekin.

Berrikuntza gehienetan kargagailuak ez du kable berririk behar kalerako - 5x2,5 mm2-ko ibilbidea besterik ez da plakatik geltokira, hau da, garaje-horma baterako tirada labur eta merkea da.

Eraikina monofasikoa bada, erantzun zintzoa da 11kW RZ produktu okerra dela. 7 kW-ko estazio monofasiko bat egokia da, kontagailu trifasikoen berritze bat finantzatzeko prest ez bazaude, herrialdearen arabera asko aldatzen den kostua.

Geltoki bakoitza konfigurazio-eranskailu batekin bidaltzen dugu elektrizistarentzat (hauste-kalifikazioa, pare-balioak, RCD mota) ikuskapen-izapideak sinpleak izan daitezen.

Zehaztapen Teknikoak

Fase Bakarra vs Hiru Fasea: Multi-Bay Math

Konparatu bi eraikin, bakoitzak bi kargatzeko gune nahi dituena.

A eraikinak 7kW-ko bi estazio monofasiko erabiltzen ditu: 64A guztira fase batean (edo eskuz banatuta), 32A-ko bi etengailu eta transformadore txiki batean fase desoreka izateko arriskua.

B eraikinak 11 kW-ko bi estazio trifasiko erabiltzen ditu: 32A fase bakoitzeko guztira, diseinuaren arabera orekatuta, eta bao bakoitzak 11 kW-ko gai den auto bat kargatzen du 7 kW-ko badia baino ia % 60 azkarrago.

Muga-puntua sinplea da: bi baoi edo gehiago planifikatzen badituzu -edo 11 kW-ko auto bat zerbitzatu behar duen badia bat- hiru faseak irabazten ditu edukieran eta orekan. Badia bakarra, hornidura monofasikoa: egon monofasikoa.

Abiadura-testuingururako, 11kW-k 60 kWh-ko bateria % 20tik % 80ra kargatzen du 3,5 ordu ingurutan - nahikoa azkar tailer edo biltegi batean eguneko fakturaziorako.

11 kW trifasikoa erantzun egokia den guneak

1) Apartamentu blokeak eta HOA garajeak taula trifasikoekin - geltoki batek sekuentzian egoiliar askori ematen die zerbitzua. 2) 3-5 EVs dituzten tailer eta biltegi txikiak - furgonetak eta entrega-ibilgailuak ibilbideen artean kobratzen dute. 3) 380V-ko nekazaritza-hornidura duten baserriak eta landa-finkak. 4) Sukalde trifasikoko hotelak eta B&Bak - plaka berak elikatzen du kargagailua gau osoan zehar. 5) Eguzki-plangintza edozein gune - karga trifasikoa modu naturalean elkartzen da inbertsore trifasikoekin.

Hari komuna: trifasikoa dagoeneko presente dago. Hala denean, 11kW-k ozta-ozta gehiago kostatzen du 7kW monofasikoa baino instalatzea eta kotxe bateragarrien karga-abiadura bikoizten du.

Betetze eta Egiaztapen Prozesua

Betetzea IEC 61851-1:2017 3. Moduaren saiakuntzetan oinarritzen da, horren aurka CE marka jarrita.

IP54 sarrera-babesa probaren bidez egiaztatua; -20C-tik +50C arteko funtzionamendua.

%100eko ekoizpen-probak: lurraren jarraitasuna, 500V DC isolamendua, 1.5kV-ko erresistentzia dielektrikoa.

Diseinu-exekuzio bakoitzeko lagin-unitateak 96 orduz gatza botatzen dira, eta kontaktorea milioi erdi aldiz ziklokatzen da diseinua sinatu baino lehen.

OCPP 1.6J-ren adostasuna bidalketa aurretik hainbat backend nagusiekin egiaztatu da.

Fabrikaren ziurtagiriak CE, TUV, CB eta UL, jakinarazitako kanpoko erakundeek ikuskatuta.

RZ geltokia eraikitzea: 8 etapako fabrika-fluxua

1) SMT taulak ikuskapen optiko automatizatua eta estaldura konformatua dutenak. 2) Potentzia-atala - Kontaktore trifasikoko multzoa, neurgailuaren interfazea, OCPP kontrolagailua - kablea eta momentua egiaztatua. 3) Etxebizitza-multzoa, pantaila-poltsikoa egokituta, eskatuz gero. 4) 5 m 2 motako kablea, momentuz kontrolatutako guruinen bidez. 5) Zuzeneko proba funtzionala, benetako karga trifasikoa eta OCPP esku-ematea barne. 6) Pot altuko segurtasun-proba. 7) Serieko markaketa eta firmwarearen konfigurazioa. 8) Muntatzeko kitarekin eta elektrizistaren konfigurazio eranskailua; 24 orduko lagina lote bakoitzeko.

Yueqing lantegiak (Zhejiang) AC eta DC lineak bereizten ditu; txapa FANUC (Shanghai) eta TRUMPF (Alemania) bazkideekin eraikitako robot zeluletatik dator. Urteko edukiera milioi bat unitatetik gorakoa da.

Berrikuntza-eskaeretarako zure herrialdeko sare-kodearen firmwarea aurrez ezarri dezakegu bidali aurretik. Esan zure salmenta-kontari unitatea nora doan.

Eskaera egin aurretik: egiaztatu zure taula, neurgailua eta kablea

Hiru egiaztapenek erabakitzen dute 11kW RZ egun bateko instalazioa edo proiektu bat den: 1) Kontagailuak edo taulak hiru fase ditu? 2) Ba al dago ordezko etengailuaren posiziorik A edo B motako RCD, 30 mA-rako lekua duena? 3) Oholetik aparkalekurako bidea 30 m inguru baino gutxiagokoa al da 2,5 mm2-tan (ibilbide luzeagoek 4 mm2 behar dituzte)?

Hirurak baietz badira, eskuragarri dagoen potentzia handiko AC instalazio errazena bilatzen ari zara. Lehenengoa ez bada, gelditu - erosi fase bakarreko unitate bat.

Ez ahaztu autoaren aldea. Geltokia 11 kW-rako prest dago, baina zure autoak 11 kW-ko AC trifasikoa onartu behar du. Askok egiten dute; 7 kW-ko bakarrik duten autoek 7 kW-tan kargatzen dute fase batean - estazioak automatikoki kudeatzen du hori.

Arbelaren argazki bat posta elektronikoz bidaltzea proposatzen dugu; gure ingeniariek lanegun bateko epean erantzuten dute baietz/ez eta haustura gomendio batekin.

Zergatik AMPPAL berrikuntzetarako eta unitate anitzeko guneetarako

Zhejiang Anfu New Energy Technologyk tentsio baxuko eta kargatzeko ekipoak fabrikatu ditu 2014az geroztik, 260 langile ditu Yueqing-en.

Ekoizpena 15-20 lanegun iraungo du eskaera berresten denetik. Unitate bat behar al duzu zure banaketa-taularen aurka probatzeko lehenik? Laginak 3-5 egunetan ateratzen dira.

100 unitatetik aurrera logoa, kablea, pantaila eta karkasaren kolorea pertsonalizatzen ditugu, eta zure herrialdeko horniduraren konfiguraziorako firmwarea aurrez ezartzen dugu.

Sare-onarpen-izapideak: CE deklarazioa, IEC proba-txostena, eskuliburua, fabrikako ikuskapen-ziurtagiria.

Gure ekipoak 40 merkatu baino gehiagotan ibiltzen dira, eta taldeak 200 geltoki gehiago ditu martxan.

Proba 1 unitateko MOQ; bolumen mailak 20 unitatetik aurrera.

Estazio trifasiko bat paketatzea esportatzeko

11kW RZ 460 x 340 x 200 mm-ko kartoi batean bidaltzen da, 8,5 kg inguru gordina - pisu gehigarria hiru faseko kontaktore multzoa da. Aireko merkantzien jantziak 1-10 unitate ditu; 24 paleta mugitzen da mezularitza-pallet zerbitzuaren bidez 5-7 egunetan Europara.

Espero 480 unitate inguru 20 oineko edukiontzi batean, palet bakoitzeko 20 kartoi paletizatu eta bilduta.

Merkataritza-baldintzak FOB Ningbo edo Shanghai exekutatzen dira, EXW eta CIF eskuragarri daude. Paperak faktura komertziala, ontziratze-zerrenda, CE aitorpena eta jatorri-ziurtagiria biltzen ditu; ordainketa L/C edo D/P bidez.

Bermearen eta Laguntza Teknikoaren Baldintzak

2 urteko bermea fabrikazio akatsetan; gune komertzialek lehentasunezko kudeaketa lortzen dute.

Ordezkoak (OCPP kontrolagailua, kontaktore-multzoa, pantaila, kablea) 7 laneguneko epean bidaltzen dira.

Doako urruneko laguntza: gure ingeniariek zure elektrizistari argazki edo bideoekin gidatzen dute zure elektrizistara, lanegun bateko epean erantzunez.

Firmwarearen eguneraketak eta konfigurazio laguntza barne hartzen dira bermean zehar.

Elektrizista kualifikatua behar duten lekuan bertan berritzeko proiektuetarako, Alemania, Frantzia eta EAEko zerbitzu-bazkideen bidez egiten dugu lan.

Egokitzea eta egin beharrekoak

Okerra: eraikina trifasikoa dela suposatuz, hiru fusible dituelako. Eskuinean: egiaztatu neurgailuan fase-proba batekin edo galdetu enpresari - hiru fusible fase bakarrekoak izan daitezke.

Okerra: faseak saiakeraren bidez orekatzea. Eskuinean: elektrizistari neurtu dezala fase bakoitzeko karga eta kargagailua gutxien kargatzen duen multzoari esleitu.

Okerra: 1,5 mm2-ko kabledun 20A-ko etengailua erabiliz. Eskuinean: lotu kablearen sekzioa luzerarekin - 2,5 mm2 30 m-tik behera, 4 mm2 haratago.

Okerra: hornidura-kablea ate edo pasabide batean zehar bideratzea. Eskuinean: pasa kanalizazioa horman zehar unitateraino.

Okerra: RCD motari ez ikusi egin. Eskuinean: egokitu A edo B mota, 30 mA, konfigurazio eranskailuaren arabera - estazioaren DC isurien sentsoreak bere gain hartzen du.

Gune Trifasikoetako Eremu Txostenak

Sofian, Bulgariako HOA apartamentu batek 11 kW-ko RZ bat gehitu zuen 1970eko hamarkadako bloke trifasikoko plaka bati. Hogeita bat etxek geltokia partekatzen dute OCPP backend-en RFID ordutegiaren bidez; taulak ordezko breaker posizio bat behar zuen eta kito. Diruzainaren oharra: lehenengo elektrizistak panel osoko ordezkapena aipatu zuen, eta bigarren batek ordezko DIN zirrikitua aurkitu zuen; aldea ezagutza zen, ez hardwarea.

Krakoviako (Polonia) mezularitza-biltegiko kudeatzaile batek hiru unitate ditu 12 bidalketa-furgonetarako. Eguneko fakturazioa da kontua: furgonetek 3,5 orduko kargak txandakatzen dituzte ibilbideen artean, eta 11kW-k egokitzen du. Bere kexa: kable finkoa 5 m-koa da, eta aparkalekuko lerro batek luzapen-kable bat behar zuen lokalean eskuratu behar izan zuena ez ditugulako bidaltzen.

Alemaniako Saxonia Behereko baserri-kooperatiba batek bi estazio elikatzen ditu ale-lehorgailuekin partekatutako 380 V-ko nekazaritza-horniduratik. Faseek funtzionatzen dute udazkenean lehortzeko gailurrak eta neguan kargatzeko gailurrak direlako - ez dira inoiz bat egiten. Haien kexa txikia: neguko firmwareak urruneko eguneraketa bat behar zuen antolatzeko egun bat behar zuen, kooperatibaren Wi-Fi eraikin bereizi batean kokatzen baita.

Hiru faseko galderak, erantzun zuzenak

G: Nire autoak 7 kW-ko fase bakarrean kargatzen du. 11kW xahutzen al dira?

A: Estazioa 7kW egokitzen eta ematen du; zure hurrengo autorako bidea trifasikoa mantentzen duzu.

G: Instala al dezaket hau hornidura trifasikorik gabe?

A: Ez - 380VAC trifasikoa behar du; gune monofasikoetarako aukeratu 7kW RZ.

G: 11kW-k zerbitzu-baimena behar al du?

A: Normalean ez 16A fase bakoitzeko, baina baieztatu zure banatzailearekin; hainbat herrialdek jakinarazpenetik salbuesten dituzte 11 kW-eko AC kargagailuak.

G: Zein azkar kargatzen da 11kW?

A: orduko 60 km inguru; 60 kWh-ko bateria %20 eta %80ra iristen da gutxi gorabehera 3,5 ordutan.

G: Pantaila geroago gehi daiteke?

A: Fabrika aukera bat da; ordena ezazu unitatearekin, pantailaren poltsikoa aldatzea ez baita praktikoa.

G: Eta eraikinaren faseak desorekatuak badira?

A: Backend-ek saioak programa ditzake, eta elektrizista batek kargagailua gutxien kargatutako fase multzora konekta dezake.

G: 16A fase bakoitzeko gogorra al da kable zaharrean?

A: Ez - 16A eraikuntza-praktika estandarra da; zozketa arriskutsuena 32A monofasikoa da, unitate honek diseinuagatik saihesten duena.

G: Neurgailu berri bat behar al dut?

A: Normalean ez; Zure kontagailuak erregistro trifasikorik ez badu, zerbitzu-zerbitzuak trukatzen du - dohainik EBko hainbat herrialdetan.
