480kW likidoz hoztutako DC karga azkarreko potentzia-sistema EV sare komertzialetarako

480kW S2 Stack termino arruntetan

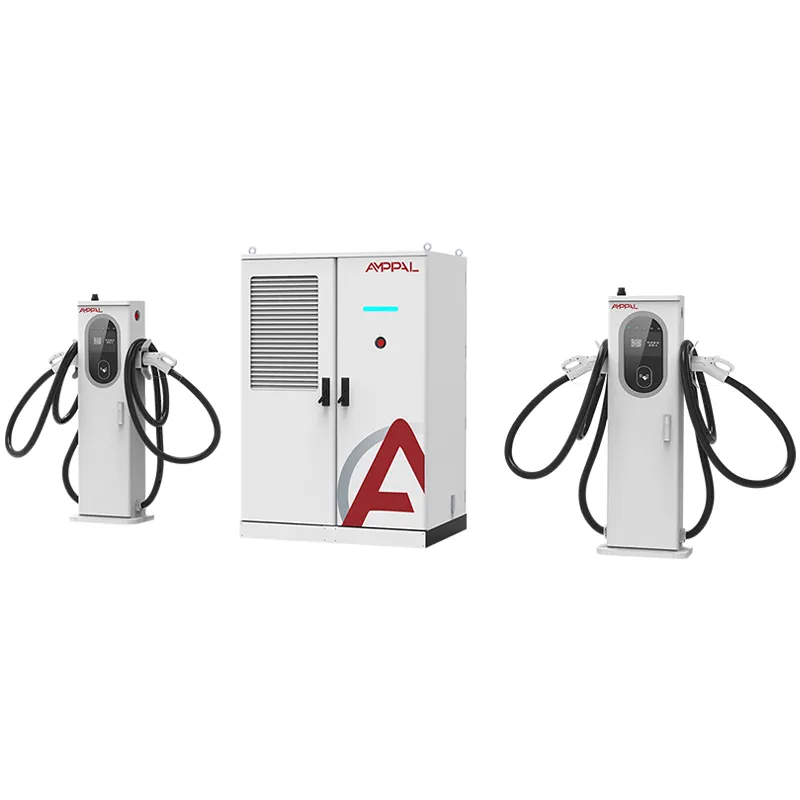

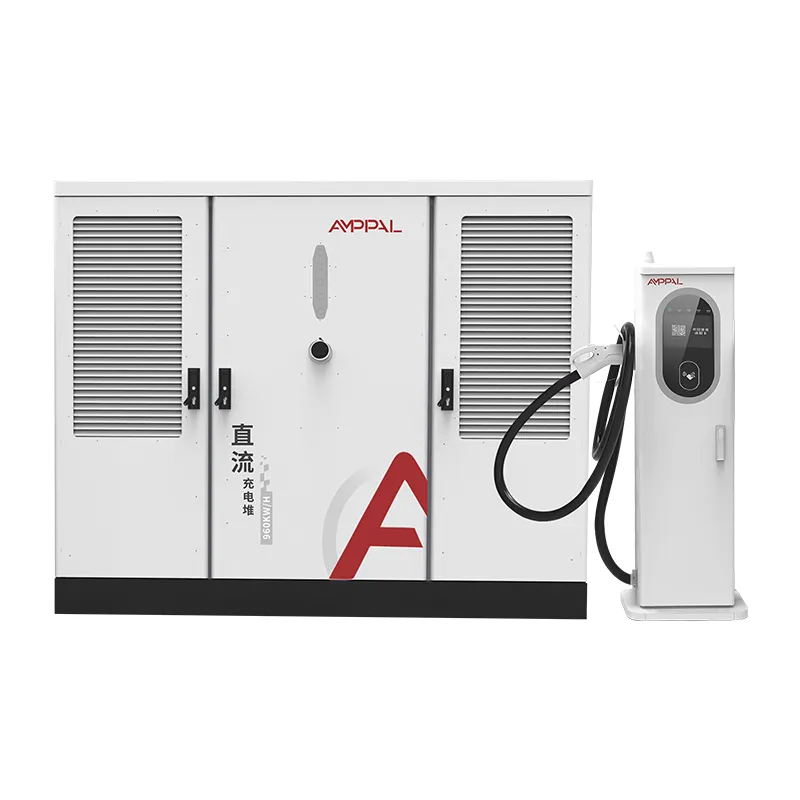

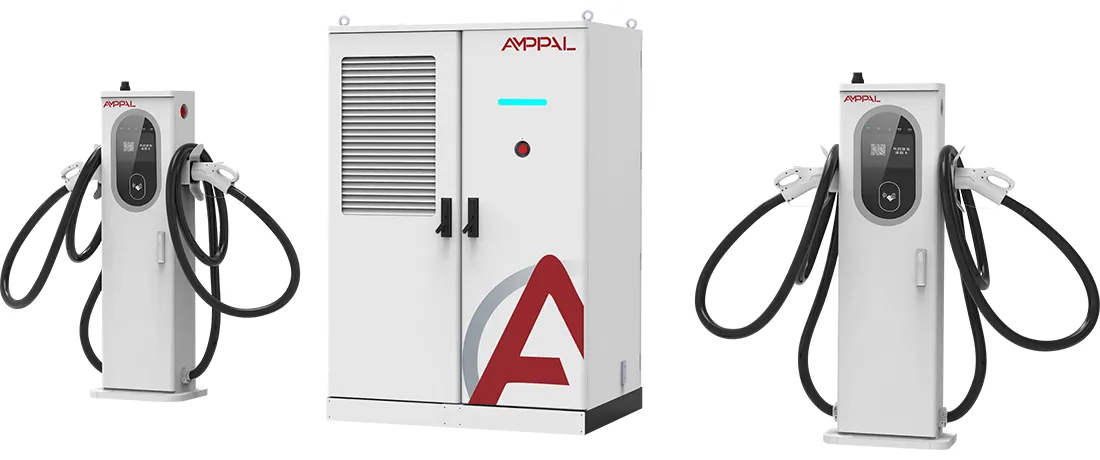

AF-DC-480-LC-S2 480 kW-ko kargatzeko pila bat da, nahitako aukera batekin: terminal bakoitza 600 A-tan hozten da likidoa, eta hozte-begizta kablea eta pistola zeharkatzen du, ez bakarrik potentzia-modulua. 1850 x 1850 x 1000 mm-ko armairu nagusiak korrontea elikatzen du gidari batek esku batekin altxatzeko nahikoa meheak diren terminaletara.

Fisikak ez du barkatzen. Kobrearen bidezko 600A DC korronte batek eroaleen sekzio 240mm² inguru behar ditu; isolamenduan bilduta, neurri horretako airez hoztutako kable batek 7-8 kg inguru pisatzen du metroko eta nahikoa zurruna da erabiltzaileari aurre egiteko. Sakatu korronte bera kable meheago batetik eta kobrea minutu gutxiren buruan 90 °C igarotzen da.

Hozte likidoak truke-off hori hausten du. Hozgarria jakaren barruan zirkulatzen du, beroa iturrira eramaten du eta eroaleari tamaina praktiko batera murrizten uzten du. Emaitza pistola eta kablea muntatzeko nahikoa argia da esku bakarreko entxufea 600A-tan.

Zer aldatzen da 600A likidoz hoztutako kableak zure gunerako

Esku bakarreko ergonomia: likidoz hoztutako pistolak eta kableak korronte bererako airez hoztutako multzo batek baino %60 gutxiago pisatzen du, 16 orduko txanda-egunetan garrantzitsua dena.

Kablearen tenperatura 40 °C-tik gertu egoten da 600 A etengabean, beraz, gomazko jaka ez da biguntzen, konektorea ez da mugitzen eta kontaktu-erresistentzia egonkor mantentzen da.

Kable meheagoak urrunago iristen dira: 5 metroko kable likidoa benetan malgua da, beraz, terminal batek aurreko zein atzeko karga-atakuak eskaintzen ditu bigarren pistolarik gabe.

Hozte-begizta zigilatuta dago: terminalaren barruan dagoen ponpa txiki batek eta erradiadore batek hozgarria mugitzen du emari finko batean, hozgailurik gabe, urik bete gabe eta kanpoko iturgintzarik gabe.

600A iraunkorra da puntua: airez hoztutako pistolak korronte osoa 15-20 minutu igaro ondoren jaitsi behar duten lekuan, terminal likidoak 600A mantentzen ditu ibilgailuak eskatzen duen bitartean.

Atzean dagoen 480 kW-ko igerilekuak 800 V-ko bi kamioi edo hiru sedan aldi berean marrazten uzten du, elkar gosea hil gabe.

Zehaztapen Teknikoak

S2-ra begiratu beharko luketen bost gune profilak

Autobideko kargagailu enblematikoek, non premium EV jabeek gunea epaitzen duten heldulekuaren pisuaren eta kablearen zurruntasunaren arabera.

Furgoneta eta kamioi elektrikoentzako biltegiko bideak 800 V-ko arkitektura duten 600 A 30-60 minutuz tiratzen dutenak.

Korridore-guneak, saio azkarrak atzeraka egin behar dituztenak, derating termikorik gabe.

Hiri-zati estuak non airez hoztutako kable luze eta zurrunak ondoko badia blokeatzen zuten.

Erakusleihoak, non operadoreak kable pisurik txikiena nahi duen adineko gidarientzat.

Likidoz hoztutako kablearen begizta barruan

Begizta terminalaren barruan hasten da: DC ponpa batek hozgarria bultzatzen du kablearen jakaren luzera osoa duen mahuka batetik, konektorearen kontaktu-blokea biltzen du eta airez hoztutako erradiadore txiki batera itzultzen da. Emaria eta sarrerako tenperatura kontrolatzen dira, eta terminala konektatzen den bakoitzean abiarazten da ponpa, ez bakarrik kargatzean.

Beroa sortzen den tokian kentzen da. 600A-ko kontaktu blokea, kable-eroalea eta heldulekua begiztaren barruan kokatzen dira, beraz, horietako inork ez ditu gutxi gorabehera 45 °C gainditzen 50 °C egunean ere. Aire hozteak, aitzitik, beroa kable-jamarra isurtzen du eta dagoeneko bero egon daitekeen giro-airearen araberakoa da.

Begizta itxita dagoenez eta hozgarria fluido dielektriko ez-eroalea denez, ez dago urik, ez dago korrosio-biderik eta ez dago izozte-arriskurik -25 °C-raino. AMPPAL-ek fluidoa eta mahukaren kalifikazioa zehazten ditu, eta zirkuitua fabrikan presio probatzen da kaxa aurretik.

The Paper Trail: ziurtagiriak eta proba-txostenak

CE, TUV, CB, CCC eta UL ziurtagiriek AF-DC-480-LC-S2 estaltzen dute, eta likidoz hoztutako pistolak bere konektorearen ziurtagiria dauka.

Hozte-zirkuitua presio-probatzen da 2x funtzionamendu-presioan, eta mahuka-multzoa 20.000 zikloko malgu-proba batean lagintzen da.

Isolamendu-erresistentzia 1000VDC-n eta lurraren jarraitutasuna egiaztatzen dira unitate guztietan.

Balioztatze termikoak 600 A etengabe ibiltzen dira 8 orduz karga-bankuan, zundak kablean, pistolan eta konektorean.

IP54 IEC 60529-ren arabera eta IEC 61000-4-5-ren araberako gainditze-immunitatea lotearen proba-erregistroaren parte dira.

Proba-txostenak lotearekin batera bidaltzen dira aduana, asegurua eta sareko tramiteetarako.

S2 kabineterako zortzi produkzio urrats

Itxiturako panelak laser bidez ebakitzen dira TRUMPF makinetan eta CNC bidez eratuta daude.

Armairuek hautsez estalitako kanpoko akabera lortzen dute.

Potentzia moduluak DC linea dedikatuan muntatzen dira.

Likidoz hoztutako pistola eta kablea aparteko banku garbi batean eraikita daude, hozgarria betez itxita.

Busbarrak eta korronte handiko arnesak momentua kontrolatutako tresnekin instalatzen dira.

FANUC robotek moduluak jartzen dituzte, eta hozte-begizta presio-proba egiten da kableatu ondoren.

Firmwarea eta OCPP profilak keinu egiten dira eta zure backendarekin bat egiten dute.

48 orduko karga-bankuaren erretzea 480 kW-ko azken ikuskapena eta kaxa baino lehen.

Merezi al du 600A-k? Erantzun zuzena

Erosi S2 zure guneak benetan 600A kargatuko baditu: 800V-ko kamioiak, premium sedanak edo saio azkarrak bizkarrean dituen korridore bat. Hori da kable likidoaren hardwareak bere kabuz ordaintzen duen baldintza bakarra, normalean 12-18 hilabetetan bakarrik erabiltzean.

Ez erosi zure trafikoa 400V-ko autoak 250A-tik beherakoak badira. Airearekin hoztutako 480 kW-ko unitate batek edo S1 terminal mistoa gutxiago kostatuko da, eta 600A inoiz ikusten ez duen 600A-ko pistola likidoa mantentze-lanarekin luxua da. Ez erosi zure taldeak sei hilabetean behin 15 minutuko hozgarriaren egiaztapena egin ezin badu.

Oraindik S1 S2-ren aurka pisatzen ari bazara, gogoratu S1-ek airez hoztutako terminalak eskuragarri mantentzen dituela S2-k ez duen bitartean. S2 epe luzerako erantzun garbiagoa da gunea premium-a dela erabaki ondoren.

Bost Arrazoi Konkretu S2 AMPPALetik erosteko

480kW S2 Saudi Arabiako NEOM hidrogeno berdearen proiektuari likidoz hoztutako 500 unitate hornitu zituen Yueqing fabrika berean eraikita dago.

15-20 laneguneko epea eta unitate bakarreko MOQ bat stock konfigurazioetarako.

Ziurtagiri pakete osoa eta kable likidoaren zehaztapen orria unitatearekin batera bidaltzen dira.

AMPPALen sare eragilean 200 geltoki baino gehiago, beraz, eremuaren hutsegiteen datuak diseinuan sartzen dira.

EXW, FOB Ningbo edo CIF prezioak proiektuaren bizitzarako izendatutako ingeniari batekin.

S2-k nola bidaltzen du: kaxa eta edukiontzien karga

S2 armairu nagusiak 1850 x 1850 x 1000 mm neurtzen ditu eta goian pilatzeko balio duen kontratxapatuzko kaxa sendotu batean sartzen da. Likidoz hoztutako terminal bakoitza bere aparrez estalitako kutxan ibiltzen da hozte-begizta aurrez beteta eta itxita duela.

Bi terminal dituen S2 bat 40 oineko edukiontzien diseinu estandarra da; kaxa zoruko errailetara lotzen da eta terminal-kaxak ondoan lotzen dira. Multzo bakoitzeko pisu gordina 1300-1500 kg ingurukoa da.

Bidalketa agiriak: faktura komertziala, ontziratze-zerrenda, karga-agiria, jatorri-ziurtagiria eta loteen saiakuntza-txostenak. EXW, FOB Ningbo edo CIF aipatzen ditugu.

Hozgarriaren mantentze-lanak Berme-paketearen parte da

2 urteko bermeak pila, terminalak, moduluak eta hozte-zirkuitu itxia estaltzen ditu.

Hozgarria betetzeko kitak eta mahuka besarkadak 3-5 laneguneko epean bidaltzen dira; fabrikak fluidoen zehaztapenak argitaratzen ditu, tokian tokiko iturria izan dezazun.

Hiruhileko urruneko egiaztapenek hozte-tenperaturaren joerak estaltzen dituzte, ponpak goiz higatzen dituztenak.

6 hilabeteko zerbitzu-zerrenda (hozte-maila, mahukaren besarkadak, konektoreen higadura) bost hizkuntzatan eskaintzen da.

WhatsApp kanal dedikatu batek zure serie zenbakiak ezagutzen dituen salmenta osteko ingeniariarekin konektatzen zaitu.

Likidoz hoztutako pistolak maneiatzea: okerra vs zuzena

Okerra: iturriko ura edo hozgarri generikoa begiztan erabiltzea. Eskuinean: AMPPALek zehazten duen fluido dielektrikoa soilik erabili; ponparen zigiluak eta mahukaren kalifikazioa horren araberakoak dira.

Okerra: likido-kablea saioen artean lurrean ondo harilkatzea. Eskuinean: Utzi laua edo emandako kakoan zintzilikatu; bobina estuek barneko mahuka kintzen dute.

Okerra: terminala deskonektatzean bera hozten dela suposatuz. Eskuinean: Ponpa gelditzen da pistola atrakatuta dagoenean; mantendu terminala itzalean, hurrengo entxufearen aurretik beroa beratzen saihesteko.

Okerra: gastatutako pistola likido bat stockeko airez hoztutako unitate batekin ordezkatzea. Eskuinean: S2 terminalaren badia kableatua eta hoztuta dago pistola likidoetarako; erabili parekatuta 600A unitatea.

Okerra: sei hilabeteko egiaztapena saltatu, begizta itxita dagoelako. Eskuinean: egiaztatu maila, besarkadak eta konektoreen higadura; huts egin duen ponpa urtutako konektorea baino askoz merkeagoa da ordezkatzea.

Operadorearen iritzia 600A zerbitzuaren sei hilabeteren ondoren

Herbehereetako korridore-operadore batek bi S2 erabili zituen zerbitzu-plaza batean 2025eko abuztutik aurrera. Beren karga-puntuaren operadoreak pistola-kablearen tenperatura 42°C-tan neurtu zuen 40 minutuko 600A-ko saio baten ondoren 28°C giroan, eta gidariek argiaren heldulekua komentatu zuten. Haien kexa: terminalaren idulkia astuna da altxatzeko pad-en mantentze-lanetan.

NACS bateragarritasuna probatzen duen AEBetako guneko garatzaile batek esan zuen 5 metroko likido kablea bilketa baten atzeko atakara iristen zela kamioia berriro kokatu gabe, 600A-ko pistola batetik espero ez zutena. Arrisku nagusi gisa ordezko piezen denbora-tartea adierazi zuten eta ordezko terminal bat eskatu zuten pilarekin.

Australiako biltegi batek errepideko kamioi astunak ibiltzen zituen S2 600A-ra bultzatu zuen hiru orduko leihoetan. Datu termikoak mantendu, baina guneko ingeniariak mahuka luzeagoa nahi zuen; AMPPALek orain 7 metroko likido kableak eskaintzen ditu linea pertsonalizatu gisa.

600A likido kablearen ohiko galderak

G: Zergatik da 600A praktikoa hozte likidoarekin soilik?

E: 600A-tan kobre-galerak 25 kW inguru iristen dira kable 100 metro bakoitzeko, eta aireak ezin du bero hori eraman eskuko pistola batetik.

G: Zenbateko pisua du pistolak?

E: Likido osoa muntaia airez hoztutako baliokide bat baino % 60 arinagoa da gutxi gorabehera, esku bakarrean erabiltzeko nahikoa arina.

G: Hozgarria aldatu behar al da?

A: 2 urtean behin edo 40.000 saio, lehenengo gertatzen dena; fabrikak hornitzen du betetzeko kita.

G: Zer gertatzen da ponpak huts egiten badu?

A: Terminalak maila seguru batera murrizten du eta OCPPren matxura jakinarazi du; ponpa eremuan ordezka daitekeen pieza bat da.

G: S2-k 800V-ko bi kamioi karga ditzake aldi berean?

E: Bai, 480kW-ko igerilekua terminalen artean banatzen da, eta 600A-ko errei bakoitzak eskatzen duena lortzen du igerilekuaren mugara arte.

G: Kablea nahikoa luzea al da atzeko portuetarako?

A: Estandarra 5 metrokoa da, eta 7 metro eskuragarri dago eskaera pertsonalizatu gisa.

G: Eguraldi hotzak eragiten al dio hozgarriari?

E: Ez. Fluido dielektrikoa -25 °C-ra dago eta begizta itxita dago, beraz, ez dago izozteko arriskurik.

G: Zein da epea?

A: 15-20 laneguneko stock konfigurazioetarako berrespena eta gordailua egin ondoren.
