600 kW-ko likidoz hoztutako ibilgailu elektrikoak kargatzeko sistema oso azkarrak

AF-DC-600 zer den eta zer adierazten duen

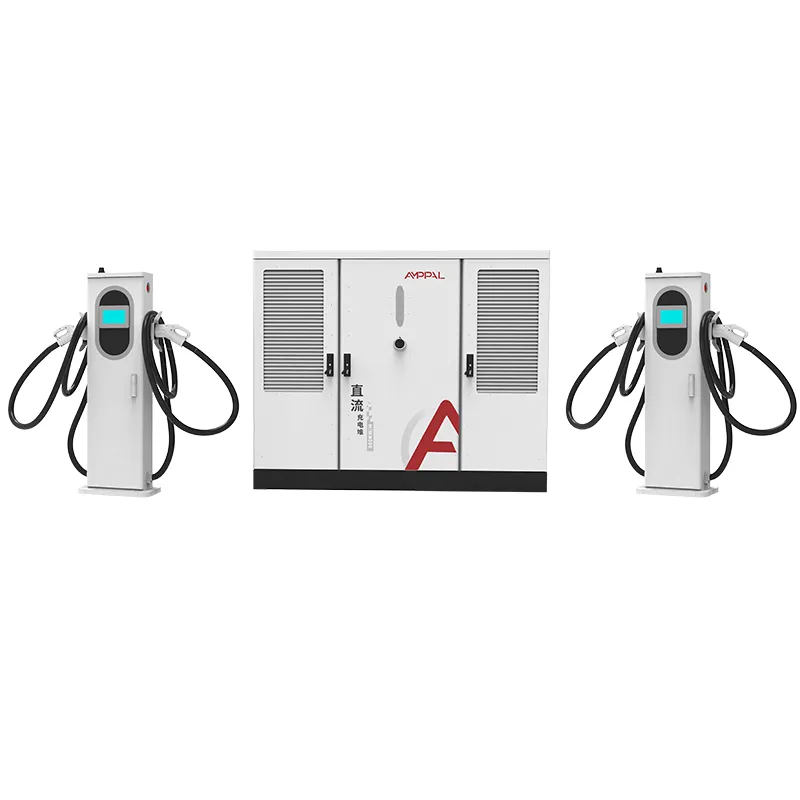

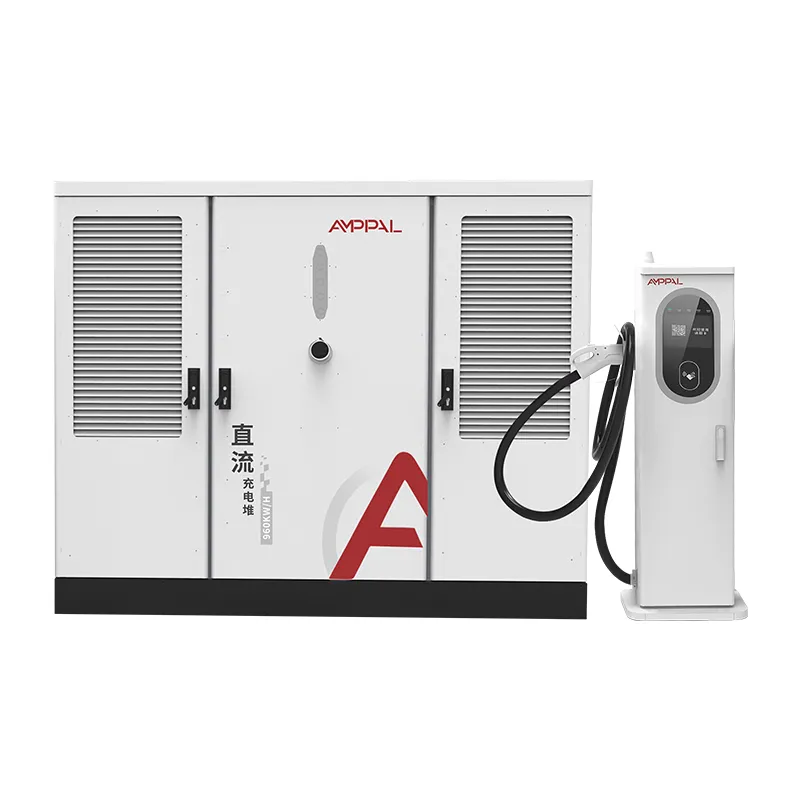

AF-DC-600 600 kW-ko likidoz hoztutako kargatzeko pila bat da, industriak nora doan etortzeko eraikia, ez gaur egun dagoen tokira bakarrik. Bere 600A likidoz hoztutako terminalek AMPPALek berak 2025eko apirilean Cantongo Azokan proposatu zuen konektore-geometria jarraitzen dute, Nazioarteko Batzorde Elektroteknikoaren (IEC) adituen arreta erakarri zuen proposamena.

Estandar batek gehiago balio du 600 kW-tan 60 kW-tan baino. Edozein fabrikatzailek potentzia modulu handi bat eraiki dezake; benetako galdera da gaur egun gidariaren eskuan dagoen entxufea zure ondorengoak 2030ean eraikiko duen geltokiari egokituko ote zaion. AMPPAL-ek bere ingeniaritza pisua interfazearen galdera horren atzean jartzea aukeratu zuen.

Pila hau emaitza zehatza da: 600 kW-ko potentzia-igerilekua, 600A-ko pistola likidoa, OCPP 1.6/2.0 telemetria eta konektoreen bilakaeraren hamarkada batean bizirik irauteko diseinatutako interfazea.

Proposamenak saltzaile gehienek saltatzen duten geruza fisikoa hartzen du: A fabrikatzailearen pistola bat B fabrikatzailearen geltoki batekin elkartzen den ala ez erabakitzen duten hozgarriaren osagarriak eta kontaktuen diseinua. Geruza hori gabe, 600A hedatze bakoitzak bere marka bakarrik balio dezakeen uharte bihurtzeko arriskua du.

Zergatik axola du Standard-Led Engineering 600kW-tan

Interfazearen iraupena: likidoz hoztutako konektoreak AMPPAL estandarraren proposamenari jarraitzen dio, beraz, orain erositako hardwarea bateragarria izaten jarraitzen du estandarra heldu ahala.

600 A-ko irteera iraunkorra terminal guztietatik, hozte-begizta zigilatua kablea eta pistola eusten dituela 45 °C-tik behera.

Igerilekuko 600 kW-ko ahalmenak 150 kW-ko lau saio edo kamioiaren karga guztiz balio du; programatzaileak biak orekatzen ditu.

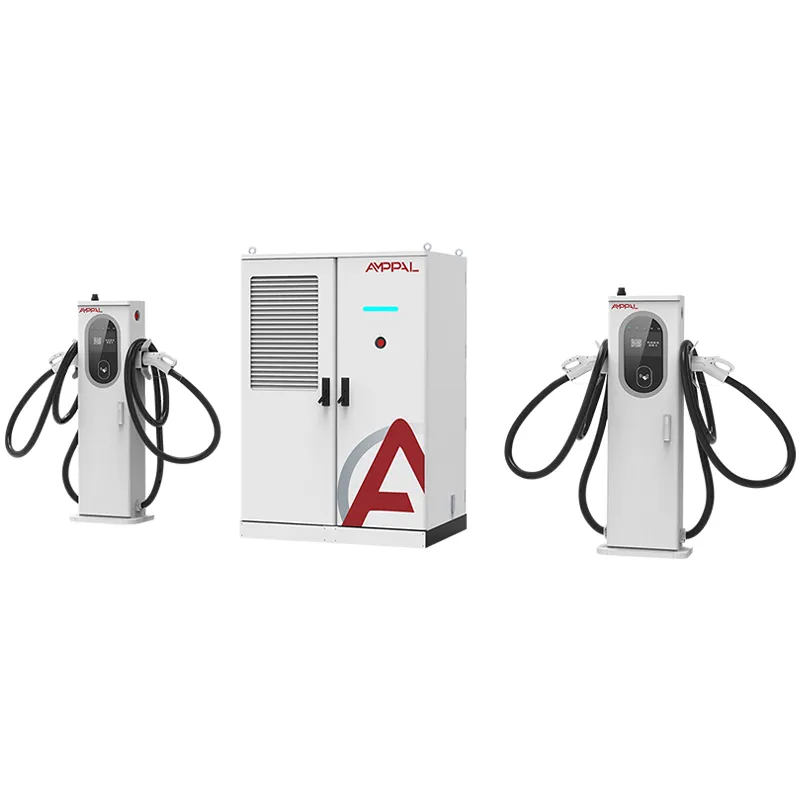

% 94,5eko eraginkortasun gailurra eta IP54 babesa 480 kW-ko modeloaren S2 klaseko armairu berean, ordezkoak eta prestakuntza erraztuz.

Terminal guztietan protokolo-estaldura osoa - CCS1, CCS2, GB/T, CHAdeMO, NACS -, beraz, pila batek merkatu mistoa estaltzen du.

OCPP 1.6/2.0 urruneko diagnostikoarekin, errazagoa da datu-eredua dagoeneko elkarreragingarria delako.

Berritze-arrisku txikiagoa: estandarra amaitzen denean, proposamenaren arabera eraikitako geltokiek firmware eguneratzeak behar dituzte, ez pistola berriak edo pad berritzaileak.

Zehaztapen Teknikoak

Nork behar ditu gaur 600 kW (eta nork goiz)

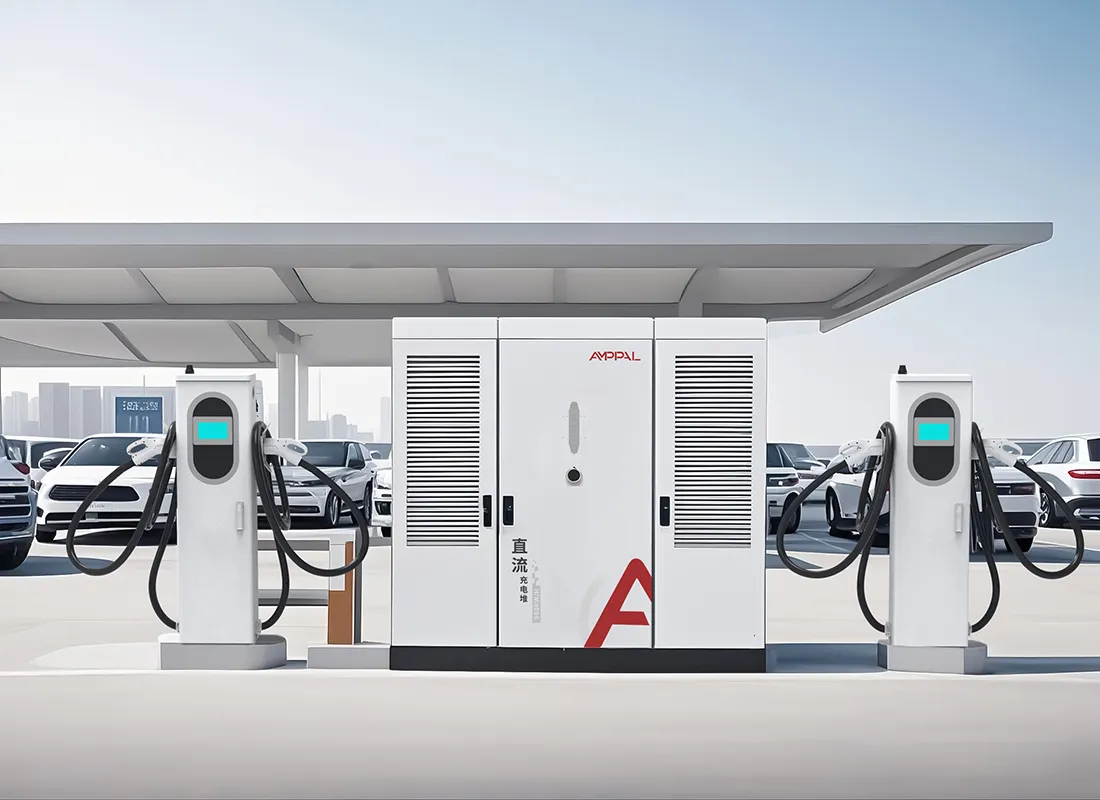

Korridore handiko geltokiak, non 800 V-ko kamioiak eta autobusak ezusteko tarteetan iristen diren.

150 kW-ko batez besteko lau auto zerbitzatu behar dituzten eskualdeko zentroak, bigarren transformadorerik gehitu gabe.

Ibilbide luzeko kamioi elektrikoentzako biltegiak 40-90 minutuko bazkal orduko kargak egiten dituztenak.

Portu eta logistika patioak 600A likido konektoreetan estandarizatzen dituzte euren flotarako.

Korridore nazionalak IECarekin lerrokatuta hozteko interfazea hartzen duten herrialdeetan.

Nola funtzionatzen duten pila eta estandarrak elkarrekin

AF-DC-600-k S2 familiako gainerako arkitektura berdina du: AC380V±% 15eko sarrera, 600kW-ko potentzia-modulu igerilekua DC bus batean eta 600A likidoz hoztutako terminalak hozte-begizta itxiekin. Antolatzaileak terminal bakoitzari eskatutako korrontea ematen dio igerilekuko mugaraino.

Interfazearen lanak konektorean du garrantzia, non proposamen estandarrak kontaktu-diseinua, hozgarriaren egokitze geometria eta pistola eta ibilgailuaren arteko esku-emate sekuentzia definitzen dituen. Hori da 2026ko kamioi bat 2031ko geltoki batean konektatu eta oraindik garbi negoziatzen uzten duen zatia. Terminal bakoitzak uneko esku-harremanaren berrikuspenarekin bidaltzen ditu eta pistolaren firmwarea OCPPren bidez eguneratzen da pilaren gainerakoa bezala.

Telemetria potentzia kontrolaren OCPP kanal berdinean ibiltzen da, beraz, backend-ak hozte-tenperatura, konektore-zikloak eta moduluen osasuna ikusten ditu terminal bakoitzeko - IEC lan-taldeak estandarra hobetzeko erabiltzen dituen datuak.

Ziurtagirietatik haratago: AMPPAL Proposamen Araua

AF-DC-600-k CE/TUV/CB/CCC/UL ziurtagiri multzo osoarekin bidaltzen du eta konektore likidoa bereizita ziurtagiria du proposatutako interfazearen arabera.

Armairu bakoitzak isolamendu-erresistentzia proba bat garbitzen du 1000VDC-n gehi lurraren jarraikortasunaren egiaztapena.

600 kW-ko igerilekuko moduluen balantzea bi eguneko karga osoko errekuntzan balioztatzen da fabrikako karga-bankuan.

Pistola-erresistentzia korridoreen betebeharren aurreikuspenen araberako 20.000 zikloko laginketa proba bati jarraitzen dio.

Lote bakoitzerako IP54 (IEC 60529) eta gorakadaren aurkako babesa (IEC 61000-4-5) babesa ziurtatzen da.

Batch probaren txostenak unitatearekin batera bidaltzen dira, erretako konektoreen erregistroa barne.

AF-DC-600aren atzean zortzi urrats

S2 klaseko itxiturarako txapa altzairua TRUMPF laserretan mozten da, ondoren CNC bidez eratzen da.

Armairuak hautsez estalitako kanpoko akabera lortzen du.

Batekatutako modulu multzoak DC dedikaturiko muntaketa-lerrotik ateratzen dira.

600A likidozko pistolak banku garbian muntatzen dira, eta hozgarria estazio horretan zigilatzen da.

Busbarrak eta arnesak momentua kontrolatzen dute; hozte-begizta presio probatzen da.

FANUC robotek moduluen kokapena kudeatzen dute.

Unitatea firmwarearekin kargatuta dago eta OCPP profila zure backend-erako ezarrita dago.

Bi eguneko erreketa eta 14 puntuko egiaztapenaren ondoren bakarrik kaxatu egiten da armairua.

Adoptatzaile goiztiarra edo jarraitzaile azkarra: zein zara zu?

Erosi AF-DC-600 hamarkada batez eraikitzen ari bazara: korridoreak, kamioi flotak edo 600A interfaze likidoetan estandarizatuko duen sare nazionala. Hasierako hardware estandarrak ez du berritzerik beharko IEC gomendioa sendotzen denean, eta hasieran konpromisoa hartzen duten korridore-sareek ere konektoreen hornidura blokeatzen dute eskaera nagusia iritsi aurretik.

Saltatu zure saioak gehienbat 250A klasekoak direnean: 600kW-ko igerilekuak eta 600A-ko pistolak lana behar baino gehiago kostatzen dute, eta 240kW edo 360kW-ko pila batek diru-sarrera berdinak lortzen ditu. Saltatu ere sareko konexioak 600 kW-i eutsi ezin dionean, pila bere baloraziotik behera geldituko litzatekeelako.

Jarraitzaile azkarra bazara, IEC dokumentu amaituen zain egotea defendagarria da, baina AF-DC-600-k dagoeneko AMPPAL-ek proposatutako geometria bidaltzen du, beraz, itxaronaldiak papera erosten du batez ere, ez hardware aldaketak.

Estandarra ahotsa duen hornitzaile bat hautatzea

AMPPAL-ek likidoz hoztutako interfazearen proposamena aurkeztu zuen Cantongo Azokan 2025eko apirilean eta kolaboratzaile nagusia da likido-hozte-elkarrizketa estandarrean.

NEOM-ek Saudi Arabian duen hidrogeno berdearen proiektuak likidoz hoztutako 500 unitate hartu zituen ekoizpen-lerro beretik.

Stock-eraiketak 15-20 lanegunetan uzten ditu lantegitik, eta gutxieneko eskaera pila bat da.

AMPPALen sareko 200 geltoki baino gehiagok ematen dizkiote ingeniaritza taldeari konektoreen higadurari buruzko datuak.

EXW, FOB Ningbo edo CIF prezioak martxan jartzen jarraitzen duen ingeniari izendun batekin.

S2-mailako bidalketa: kutxak, torlojuak eta dokumentuak

AF-DC-600 armairua 1850 x 1850 x 1000 mm-ko kaxa sendotu batean ontziratzen da, 600A-ko terminal likido bakoitza aparrez estalitako eta hozgarriz itxitako kutxa batean.

Pila bat bi terminal karga dituen 40 oineko edukiontzi bakoitzeko; kutxak zoruko errailetara lotzen ditu eta pisu gordina 1400-1600 kg-koa da multzo bakoitzeko.

Esportazio-sortak faktura komertziala, pakete-zerrenda, B/L, jatorri-ziurtagiria eta lote bakoitzeko proba-txostenak daramatza, EXW, FOB Ningbo edo CIF baldintzetan; Ningbo-tik Rotterdam-era itsasoko salgaiak 32-38 egun irauten ditu, eta aire-garraioa premiazko unitate bakarrerako aukera da.

Bi urteko estalkia 600A ekipamendu inguruan eraikia

Bermeak 2 urteko iraupena du armairuaren, terminalen, moduluen eta hozte-zirkuituaren gainean, eboluzio estandarraren aurkako interfaze-geometria berbaldatzea barne.

Hozgarria betetzeko kitak eta ordezko pistola likidoak 3-5 laneguneko epean bidaltzen dira.

Hiruhileko urruneko egiaztapenek hozte-tenperaturaren joerak eta konektore-zikloen zenbaketak ikusten dituzte.

Sei hilabeteko ikuskapen-orri bat — hozgarriaren maila, besarkadak, pistolaren higadura — bost hizkuntzatan eskaintzen da.

WhatsApp-eko linea dedikatu batek salmenta osteko ingeniariarekin konektatzen zaitu, zure serie-zenbakiak artxibatuta dituela.

Korronte handiko pilak funtzionatzea: okerra vs zuzena

Okerra: beste marka bateko 600A konektoreren bat AF-DC-600 pistolarekin bat egiten duela suposatuz. Eskuinean: Erabili bat datorren AMPPAL konektorea; Esku-ematea eta hozgarriaren egokitzapenak proposatutako estandarra jarraitzen dute, ez jabedun lasterbide bat.

Okerra: pila 600 kW betean exekutatzen 400A-ko sareko elikaduran. Eskuinean: Ezarri sarrera-muga HMIan konexioarekin bat etor dadin; programatzaileak errespetatzen du.

Okerra: pistola likidoa airezko pistola bat bezala tratatzea eta estuki kiribiltzea. Eskuinean: zintzilikatu kaian; bobina estuek hozgarriaren mahuka kintzen dute.

Okerra: konektore-zikloen erregistroa saltatu. Eskuinean: hiru hilean behin berrikusi terminal bakoitzeko ziklo-zenbaketa; % 10 inguruko zehaztasunaren barruan iragartzen du arma ordezkatzea.

Okerra: firmwarea eguneratzen OCPP bertsioa gunean egiaztatu gabe. Eskuinean: Lotu atzeko profilarekin lehenik; pilak 1.6 eta 2.0 onartzen ditu baina konfigurazioan aldatzen dira.

600 kW-ko hasierako inplementazioetako ahotsak

Turkiako autobide-operadore batek AF-DC-600 bat instalatu zuen 2025eko irailean probako korridore batean. Haien ingeniaritza-zuzendariak esan zuen IECrekin lerrokatuta dagoen konektorea erabakigarria izan zela, lehenago 350 kW-ko entsegu batek blokeatu zituen jabedun entxufe bat erabili zuelako. Kexa: martxan jartzeak 480kW S2 baino aste bat gehiago behar izan zuen sareko operadoreak babes-azterketa gehigarriak nahi zituelako. Orain kontrako norabiderako bigarren unitate bat planifikatzen ari dira.

Norvegiako biltegi elektrikoak kargatzen dituen erdigune batek hiru kamioien bazkalondoan kargatzeko pila erabiltzen du. Lau errei-planifikatzailearen balantzak zehaztutako moduan funtzionatzen zuen, eta kamioiak %20tik %80ra igaro ziren karga-egoera bakoitzean 40 bat minututan; guneko kudeatzaileak adierazi zuen zigilatutako hozte-begiztak maila bat egiaztatzea behar zuela sei hilabetetan, ez espero zituzten astero ur-bilketak.

Kazakhstango korridorearen sustatzaile batek bi unitate erosi zituen AMPPALek proposamena aurkeztu zuen Canton Azokako bileraren ostean. Beren zuzendari nagusiak esan zuen estandarren laguntzaile bati erostea jarraitzaile bati erostea baino seguruago sentitzen zela, eta hirugarren unitate bat eskatu zuten lehenengoa bidali aurretik.

Arauen ohiko maiz: zortzi erantzun zuzen

G: Zer proposatu zuen zehazki AMPPALek Cantongo Azokan?

A: Likidoz hoztutako karga-interfaze estandarra, konektoreen geometria, hozgarriaren osagarriak eta esku-ematearen protokoloa estaltzen dituena; IECko adituek interesa agertu zuten proposamenarekiko.

G: AF-DC-600ak gaur egungo autoekin funtzionatzen al du?

E: Bai, terminal guztiek CCS1, CCS2, GB/T, CHAdeMO eta NACS onartzen dituzte, beraz, gaur egungo flotak normalean kobratzen du.

G: Zer aldatzen da IEC araua amaitzen denean?

A: Litekeena da firmware eta proba eguneratzea; AMPPALek proposatutako hardwarearen geometria produktuan dago jada, beraz, konektore fisikoa ez da aldatzen.

G: pila batek lau auto balio dezake aldi berean?

A: Bai, 600kW-ko igerilekua 8 terminaletan banatzen da, 600A likido-bideei lehentasuna emanez.

G: Zer behar du instalazioak saretik?

A: AC380V±15% trifasikoa; irteera osoak 910A inguru hartzen ditu fase bakoitzeko, beraz, gune gehienek transformadore bat planifikatzen dute.

G: Hozgarria seguru al da talka batean?

A: Fluido dielektrikoa eta ez-toxikoa da erabilitako bolumenetan, eta begizta zigilatu eta presio-probatu egiten da.

G: Zenbat azkar hartu dezakegu entrega?

A: Gordailua lurren ondoren, hiru edo lau aste inguru (15-20 lanegun) stock eraikitzeko.

G: Bermeak etorkizuneko eguneratze estandarrak estaltzen al ditu?

E: Firmwarearen eguneraketak doakoak dira 2 urtez, eta hardwarearen geometria dagoeneko bat dator proposatutako estandarrekin.
