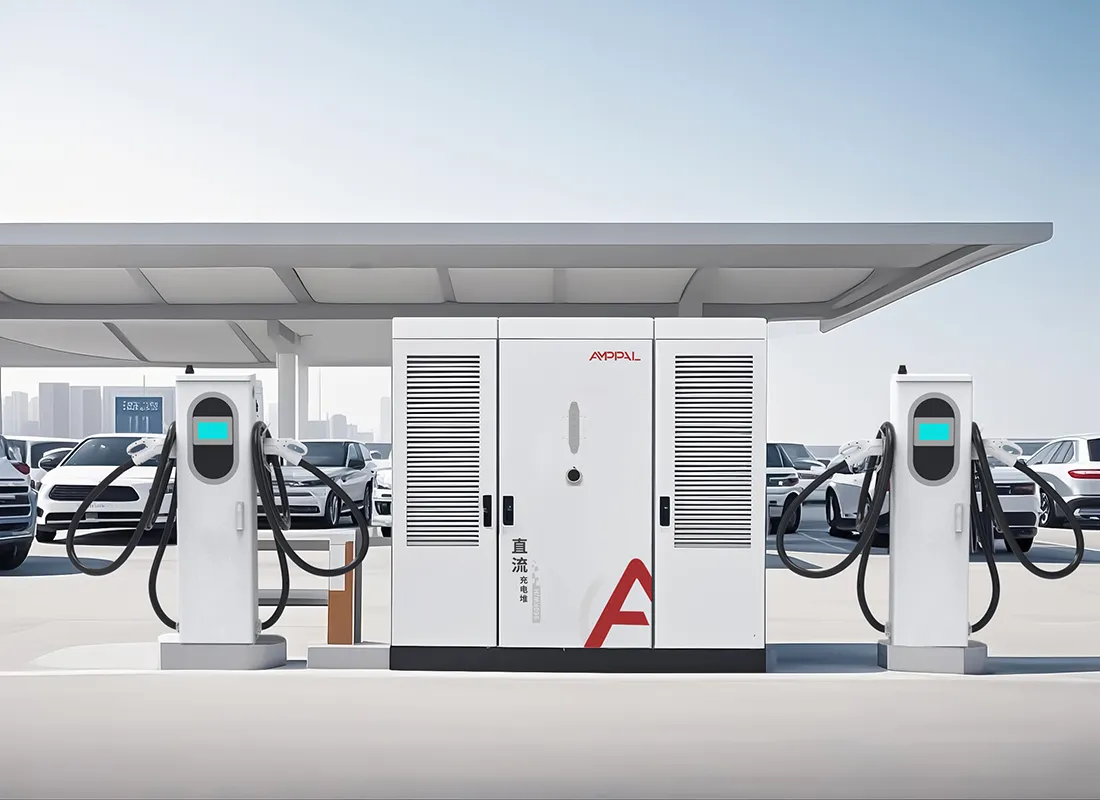

800 kW-ko potentzia handiko DC EV kargatzeko sistema komertzialetarako kargatzeko zentroetarako

UL Ziurtagiriek benetan estaltzen dutena

Ipar Amerikan ez du CE markarik onartzen kargagailu bat instalatzeko segurua den froga gisa. Zerrenda bat onartzen du, eta DC karga azkarreko ekipoetarako zerrenda hori UL da.

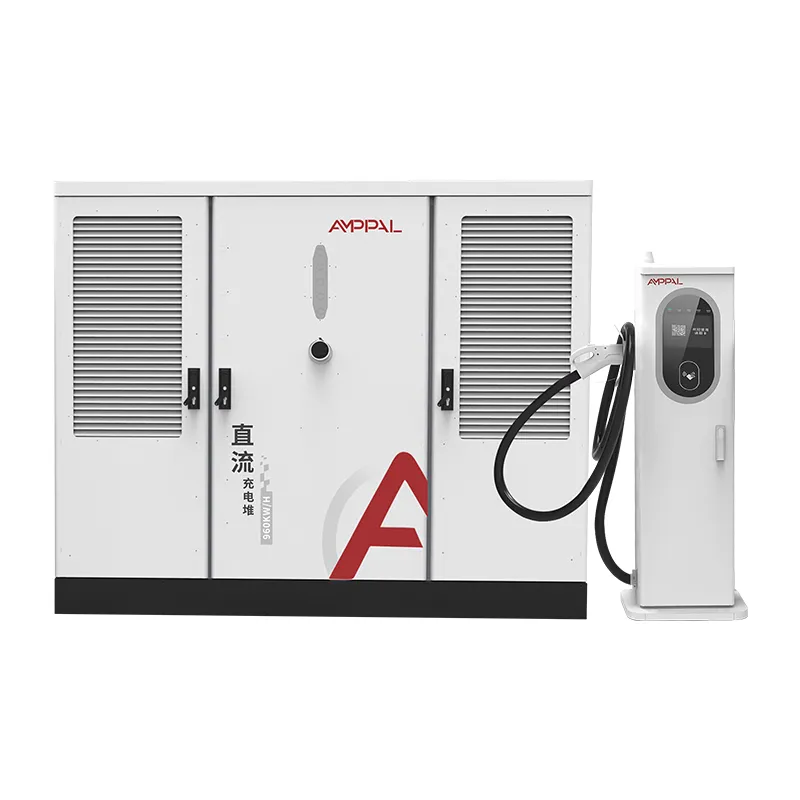

800 kW-ko zatitutako sistema honek UL 2202-2022, EV kargatzeko sistemaren ekipoen estandarra, eta UL 2231-2, operadorea deskarga elektrikoetatik babesten duen langileak babesteko sistemaren estandarra ditu. Biak izen-plaketan inprimatuta daude, eta biak bizirik irauten dute eskumena duen agintaritzaren ikuskapenetik.

Orrialde honek bi estandarrak, 480V Ipar Amerikako sarrera-diseinua eta proiektuak birmoldatzetik kanpo mantentzen dituzten betetze-puntuak azaltzen ditu.

Zuzenean izan beharko genuke zer ez den orrialde hau: ez da aholku juridikoa, eta tokiko kodeak aldatu egiten dira estatuaren eta eskualdearen arabera. Zer den, zerrendatutako 800 kW-ko sistema batek AEBetako eta Kanadako proiektuetan gehien ikusten ditugun oztopoak nola garbitzen dituen irudi praktikoa da.

Ipar Amerikako merkaturako sarbidea: UL vs CE

CE marka baten eta UL zerrenda baten arteko aldea ez da tramitea. Ekipamendua legez instalatu eta aseguratu daitekeen ala ez da.

CE fabrikatzailearen auto-aitorpena da; UL hirugarrenen zerrenda bat da, fabrikako ikuskapenek eta jarraipen-ikuskapenek babestutakoa.

AEBetako jurisdikzio, utilitate eta aseguru gehienek nazio mailan aitortutako proba-laborategien zerrenda behar dute, CEk bakarrik ematen ez duena.

UL 2202-2022-k karga-sistemaren ekipamendua hartzen du bere osotasunean: itxitura, kableatuak, sarrerako zirkuituak eta irteerako zirkuituak.

UL 2231-2 langileak babesteko sistema, konektorearen eta DC irteeraren arteko segurtasun interblokeo-katea hartzen ditu.

Bi zerrendekin, 800 kW-ko sistema prest dago estatu gehienetan ingeniaritza-ebaluazio pertsonalizaturik gabe baimentzeko.

Kanadarako, ekipamendu bera ebaluatu daiteke CSAren parekideekin; gure UL fitxategiek bide hori onartzen dute.

Zehaztapen Teknikoak

AEBetako eta Kanadako guneak 800 kW-rako eraikiak

Estatuen arteko korridoreen geltokiak, non dagoeneko 480 V-ko zerbitzu trifasikoa dagoen eta 800 kW-eko potentzia kontratatua den.

Kamioi geltokiak eta atseden-eremuak zerrendatutako ekipamenduak behar dituzten NEVI edo estatuak finantzatutako programetan lizitatuz.

Korporazioko eta flotako patioak diesel azpiegitura potentzia handiko DC kargatzearekin ordezkatuz.

Erosketa eta entretenimendu guneak aparkaleku handiekin eta dedikatu transformadore bakarrarekin.

Banaketa-sarean potentzia handiko kargak erakusten dituzten zerbitzu-proiektu pilotuak.

Aireportuko eta garraio-aparkaleku-egiturak, non 480 V-ko zerbitzu bakar batek kargatzeko gune anitz elikatzen dituen.

480V zerbitzuko sarreratik CCS1 irteerara

Armairua Ipar Amerikako estandar komertzialaren inguruan diseinatu da: AC480V ±% 10 50/60Hz sarrera trifasikoan. 480 V-ko zerbitzu estandar baten eta armairuaren artean ez da transformadore handirik behar; zuzengailu-etapa zuzenean 300-1000VDC bus bihurtzen da.

Potentzia-faktorearen zuzenketak sarrera ≥0,99an mantentzen du, eta horrek eskariaren neurketa garbi mantentzen du eta potentzia erreaktiboa fakturatzen duten tarif komertzialen zigor-kostuak saihesten ditu.

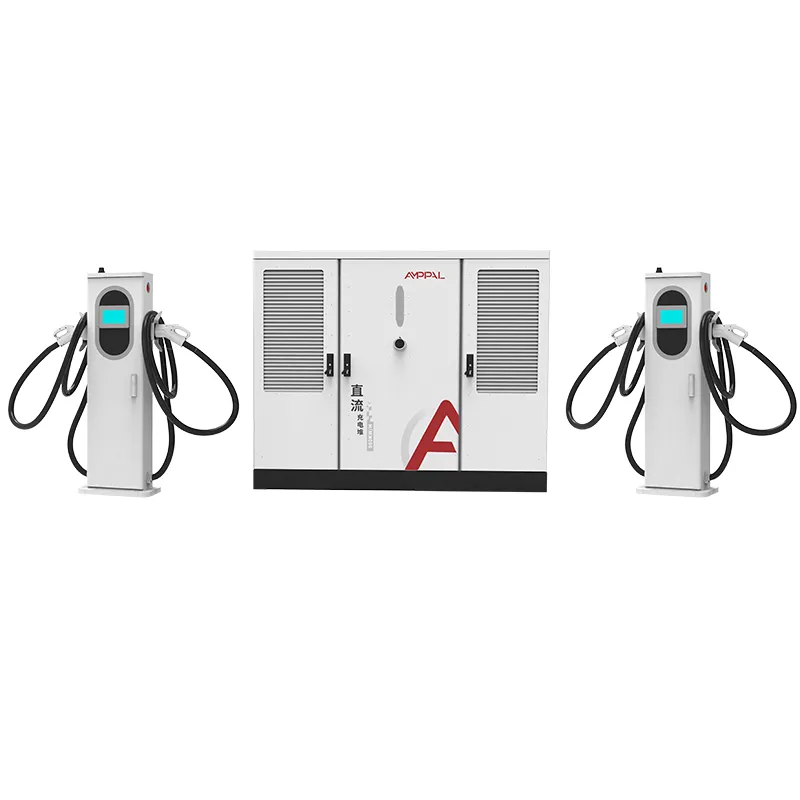

800 kW-ko igerilekuak 2 eta 16 terminal elikatzen ditu. Terminal bakoitzak bere korrontea negoziatzen du kontrolagailuarekin, beraz, 600A likidoz hoztutako postu bat eta 250A airez hoztutako postu bat elkarrekin bizi dira kabinete berean, eta irteerako konektoreek merkatuari jarraitzen diote: CCS1 Ipar Amerikarako, NACS eskuragarri.

Lurraren matxurak eta langileen babesa armairuaren barruan kudeatzen dira UL 2231-2 arauaren arabera, eta geltokia OCPP 1.6 edo 2.0 backendetara konektatzen da karga kudeatzeko eta urruneko kontrola egiteko.

Beroa kabinetearen hozte-sistemak kudeatzen du, beraz, ≤65dB zarata-kalifikazioa irteera osoan ere mantentzen da. Horrek garrantzi handia du auzokide baten jabetza-lerroa ekipamenduaren padtik gertu dagoen lursail komertzialetan.

UL markaketa, NEC 625 eta AHJ onarpena

Baimenak zerrendatutako ekipoak bere kabuz ordaintzen ditu. Hiru dokumentuk balio dute ikuskapen garaian, eta horiek guztiak hornitzen ditugu.

Izen-plakaren UL marka, gure zerrendako fitxategiko modelo-zenbakiarekin bat datorrena, ikuskatzaileak argazkia du.

NEC 625 artikuluak EV kargatzeko ekipoen instalazioa hartzen du; gure instalazio-eskuliburuak armairua bere elikadura, gain-korronte eta deskonektatzeko bitartekoen eskakizunekin mapatzen du.

NFPA 70 kodea bera da, eta 625 artikulua horren barruan dago; AHJ-ren berrikuspena lurrera, lotura eta ikusmenean dagoen deskonexioan oinarritzen da.

Bidaltzen diren serie-barruti espezifikoetarako UL proba-txostenak eta adostasun-ziurtagiria eskaintzen ditugu.

Sarrerako dokumentazioan 480 V-ko kableatu-diagrama eta zerbitzu-konexiorako momentu-ordutegiak daude.

Finantzatutako proiektuetarako, gure UL dokumentazioa NEVI eta estatuko programek lizitatzaileei eskatzen dieten ekipamendu-zerrendekin bat dator.

UL zerrendatutako unitateen ekoizpen-prozesua

1. urratsa. Itxiturak zulatu eta laser bidez mozten dira altzairuzko bobinetatik, ondoren robot bidez soldatzen dira FANUC lerroetan.

2. urratsa. TRUMPF prentsa-flegak panelak osatzen dituzte; hauts estaldura eta ontzea jarraitzen dute.

3. urratsa. AC banaketa AC linean kableatzen da UL-k aitortutako osagaiekin eta momentuz kontrolatutako amaierarekin.

4. urratsa. DC linean zuzengailu-moduluak eta pertsonala babesteko taula jartzen dira.

5. urratsa. Armairu bakoitza 800 kW-ko karga-proba egiten da potentzia-faktorea, uhina eta babes-kontrolak erregistratuta.

6. urratsa. 48 orduko erretze batek unitatea ziklokatzen du; erregistroak serie-zenbakiari lotuta daude.

7. urratsa. ULren jarraipeneko ikuskapen laginak ekoizpenetik ateratzen dira zerrendako programaren arabera.

8. urratsa. Azken ikuskapena eta kaxa; plantak milioi bat unitate baino gehiago bidali zituen metatuta 2024ra arte.

Kargagailu hau egokia al da zure proiektuaren kronogramarako?

Aukeratu 800 kW-ko UL zerrendatutako sistema zure proiektua Estatu Batuetan edo Kanadan dagoenean, finantzatzaile edo zerbitzu publiko batek zerrendatutako ekipamenduak behar dituenean edo zure AHJ-k ez duenean CE-soilik hardwarerik onartuko. Dei egokia da 2 eta 16 pistola arteko hazkundea estaltzen duen modelo bat nahi duzunean.

Ez aukeratu 2 pistola txikizkako txoko bakarrerako UL betearaztea gabeko merkatu batean; zerrendak kostu bat dakar, eta CE soilik unitate batek egingo du lana.

Egiaztatu zure zerbitzu-ahalmena eskaera egin aurretik: armairuak 800kW erreal bat behar du 480V-ko zerbitzuan, gehi sarrerarako eta neurtzeko lekua. Gunearen datuen zerrenda bat bidaltzen dugu aurrekontuarekin, eta gure ingeniariek berrikusten dute konpromisoa hartu aurretik.

Egokitzapen-denborak ere desberdinak dira CE soilik duten merkatuetatik: UL zerrendatutako ekoizpen-lanek 15-20 laneguneko egutegi bera jarraitzen dute, baina AEBetako proiektu batzuek zerrendako dokumentuak lehenago behar dituzte finantzaketa eskaerak egiteko. Eskatu dokumentazio paketea prezioa eskatzen duzunean, ez eskaintza irabazi ondoren.

Eta zure proiektua espekulazio hutsa bada, gunerik gabe, erabilgarritasun-hitzarmenik eta oraindik baimen-biderik gabe, itxaron eskaera egin aurretik. Ekipamenduak mantentzen du; aparkalekua agian ez.

Zergatik AMPPAL UL zerrendatutako kargatzeko ekipoetarako

UL 2202-2022 eta UL 2231-2 zerrendatuta daude, fabrikaren jarraipen-ikuskaritzak dagoeneko martxan jarrita.

15-20 laneguneko entrega marrazkia onartu ondoren; MOQ edukiontzi batetik.

OEM/ODM: Ipar Amerikako marka, NACS edo CCS1 konektore-multzoak eta kableen luzera pertsonalizatuak.

Agenteentzako eta AHJentzako dokumentazio paketea: UL txostenak, jatorri-ziurtagiriak eta kableatu-diagramak.

2014an sortu zen Yueqing-en egoitza duen fabrikatzailea, AEBetara eta Kanadara barne 40 herrialdetara esportatzen duena.

Paletizazioa, igoera eta entrega

Armairua 2300 x 1900 x 1150 mm inguruko altzairuzko kaxa batean ontziratzen da, lau altxatze punturekin; terminalak harildutako kableekin eta konektoreekin babestuta daude. 40 metroko kubo handiko edukiontzi bat armairuan gehi zortzi terminaletara egokitzen da.

Entregatzeko baldintzak FOB Ningbo edo CIF dira AEBetako edo Kanadako portu batera. Dokumentuak, faktura, ontziratze-zerrenda, kargamentuaren faktura, UL probaren txostenak eta jatorri-ziurtagiria kargatu eta 3 laneguneko epean ematen dira.

Kutxak 2200 mm-ko altuerako armairurako muntaketa-diagrama bat dauka, eta gure martxan jartzeko gidak guneko orga eta garabi aukerak biltzen ditu.

Zerbitzu-sarea eta berme-baldintzak

Bi urteko berme estandarrak armairua, terminalak, potentzia-moduluak eta babes-kontrolagailua estaltzen ditu.

Bermeen hutsegiteetan zehar itsasontzien trukea; ordezko bidalketa gure stocketik 5 laneguneko epean.

Urruneko OCPP diagnostikoak eta firmware-eguneratzeak gure ingeniariek ordu-zonetan zehar kudeatzen dituzte.

Ipar Amerikako bezeroentzako ordezko piezak: fusibleak, konektoreak eta kontrol-taulak apalean gordeta.

Urteko mantentze-aholkuak lehen urtearen ondoren momentua berriro egiaztatzeak eta konektoreen higaduraren ikuskapena 6 hilabetean behin daude.

Ipar Amerikako instalazioetarako erabilera oharrak

Okerra: armairua 208V-ko zerbitzu batetik elikatzea. Eskuinean: AC480V ±% 10 trifasikoa eman, UL zerrendak suposatzen duen moduan.

Okerra: deskonektatzeko bitartekoak ezabatzea ekipamenduaren bistan. Eskuinean: instalatu deskonexioa NEC 625 eta gure kableatu diagramaren arabera.

Okerra: hodiaren bidez bakarrik lurreratzea. Eskuinean: exekutatu ekipamendurako lurrerako eroale dedikatu bat instalazioaren eskuliburuaren arabera.

Okerra: UL zerrendak zerrendatu gabeko hirugarrenen terminal bat hartzen duela suposatuz. Eskuinean: erabili zerrendatutako sistemarekin hornitutako terminalak.

Okerra: AHJren gida saltatzea dinamizatu aurretik. Eskuinean: gonbidatu ikuskatzailea UL fitxategia eta proba-txostenak eskuan dituela.

Operadoreen Iritzia UL zerrendatutako instalazioei buruz

Kaliforniako (AEB) kargatzeko sare batek 800 kW-ko bi armairu jarri zituen martxan korridore batean eta ikuskapena gainditu zuen lehen bisitan. Proiektuaren arduradunaren kexa bakarra: kaxa kamioiaren aurrekontua baino bi egun beranduago iritsi zen, eta horrek martxan jartzea asteburu batera eraman zuen.

Kanadako Ontarioko zerbitzu-kontratista batek 480 V-ko kableatuaren eskemak erabili zituen lan elektrikoa aurreikusteko. Bere iritzia izan zen momentuaren programazioak birmoldaketa-deia aurreztu zuela, nahiz eta terminaleko kablea 0,5 m luzeagoa izatea nahi zuen bere postuaren diseinurako.

Ohioko (Ameriketako Estatu Batuetako) flota-operadore batek 10 pistola erabiltzen ditu armairu bakoitzeko bere kamioien patiorako. Bederatzi hilabeteren buruan, terminal baten konektorearen pestilua ordeztu behar zen; lau egunetan iritsi zen gurutze-ontziaren ordezkoa, eta gainerako geltokiak ez zion inoiz kargatzeari utzi.

FAQ: Ziurtagiria eta Instalazioa

G: 800kW-ko armairua UL zerrendatuta al dago edo probatu besterik ez dago?

A: Zerrendatuta, UL 2202-2022 eta UL 2231-2 arauen arabera, etengabeko lantegiko jarraipen-ikuskapenekin.

G: Zergatik ez du funtzionatzen CEk Estatu Batuetarako?

A: AEBetako baimenek eta aseguruek, oro har, nazio mailan onartutako azterketa-laborategien zerrenda eskatzen dute; CE fabrikatzailearen auto-aitorpena da.

G: Zein sarrerako tentsio behar du sistemak?

A: AC480V ±% 10 50/60Hz-tan, Ipar Amerikako merkataritza-zerbitzu estandarra.

G: NEC 625-ek ezer berezirik behar al du gune horretan?

A: elikaduraren tamaina egokia, gainkorrontearen babesa eta deskonektatzeko bitarteko bat bista barruan; gure eskuliburuak eskakizun bakoitza mapatzen du.

G: Terminalak CCS1 eta NACS izan al daitezke armairu berean?

E: Bai, konektore-multzoak terminal bakoitzeko esleitzen dira eskaeraren unean.

G: Transformadore bat behar al da armairuaren aurretik?

A: Zure zerbitzua tentsio ertainekoa bada bakarrik; 480V-ko zerbitzu batetik armairua zuzenean konektatzen da.

G: Zenbat pistola exekutatu ditzake 800 kW-ko sistemak?

A: 2tik 16ra, 250A airez hoztutako eta 600A likidoz hoztutako terminalak nahastuz.

G: Zein dokumentu beharko dituzte nire artekariak eta AHJk?

A: UL probaren txostenak, jatorri-ziurtagiria, pakete-zerrenda eta kableatu-diagrama, bidalketarekin batera.
